1. 개요
널 모뎀은 두 개의 데이터 터미널 장치(DTE)를 모뎀 없이 직접 연결하기 위해 사용되는 RS-232 직렬 케이블로, 송신(TxD)과 수신(RxD) 신호선을 교차 연결하여 통신한다. 원래 텔레타이프 단말기 간의 통신을 위해 개발되었으며, 1980년대와 1990년대 초 개인용 컴퓨터 간 파일 전송 등에 널리 사용되었다. 널 모뎀은 하드웨어 핸드셰이킹 유무에 따라 여러 종류가 있으며, 케이블 또는 어댑터 형태로 제공된다. 최근에는 이더넷 등 더 빠른 통신 방식의 등장으로 사용이 줄었지만, 커널 디버깅, 헤드리스 장치 관리, 임베디드 시스템 등 특정 분야에서는 여전히 유용하게 사용된다. 또한 가상 널 모뎀은 소프트웨어적으로 구현되어, 두 개의 응용 프로그램을 가상 직렬 포트를 통해 연결하는 데 사용되며, 하드웨어 널 모뎀의 모든 기능을 제공한다.
더 읽어볼만한 페이지
- 모뎀 - 케이블 모뎀
케이블 모뎀은 DOCSIS 기반 기술을 통해 케이블 네트워크에서 고속 인터넷 접속을 제공하지만, 상호 운용성 문제와 보안 취약점 등의 과제가 존재하며 MoCA와 같은 기술로 기능 확장이 가능하다. - 모뎀 - 디지털 가입자 회선
디지털 가입자 회선(DSL)은 기존 전화선을 활용하여 고속 데이터 통신을 제공하는 기술이며, ADSL 서비스 도입으로 초고속 인터넷 시대를 열었으나 FTTH 기술 발달로 가입자는 감소 추세에 있다.
| 널 모뎀 | |
|---|---|
| 개요 | |
| 명칭 | 널 모뎀 |
| 용도 | 두 컴퓨터 간의 직접적인 직렬 통신 |
| 특징 | 모뎀을 거치지 않고 직접 연결 |
| 기술적 세부 사항 | |
| 연결 방식 | 송신 (TxD) 선과 수신 (RxD) 선을 교차 필요에 따라 제어 신호선 (RTS/CTS, DTR/DSR) 추가 교차 |
| 배선 | 표준 RS-232 직렬 케이블의 배선을 변경하거나 특수 케이블 사용 |
| 통신 속도 | 일반적으로 낮은 속도 (예: 1200 bps)에서 사용되지만, 더 빠른 속도도 가능 |
| 사용 사례 | |
| 일반적인 용도 | 파일 전송 데이터 동기화 구형 시스템 연결 |
| 구체적인 예시 | 임베디드 시스템 디버깅 네트워크 장비 설정 게임 콘솔 연결 프린터 연결 |
| 장점 및 단점 | |
| 장점 | 간단한 구성 저렴한 비용 모뎀 불필요 |
| 단점 | 제한적인 거리 낮은 속도 직접 연결 필요 |
| 관련 기술 | |
| 관련 기술 | RS-232 직렬 통신 USB (널 모뎀 에뮬레이션에 사용 가능) |
| 참고 사항 | |
| 주의사항 | 널 모뎀 케이블과 일반 직렬 케이블의 배선이 다르므로 주의해야 함 속도 및 프로토콜 설정이 중요함 |
2. 역사
RS-232 표준은 원래 전화선을 통해 서로 통신하는 원거리 통신 단말기 기계를 위해 개발되었다. 각 원거리 통신 단말기는 RS-232 연결을 통해 모뎀에 물리적으로 연결되었고, 모뎀은 서로 전화를 걸어 원거리 통신 단말기 간 원격 연결을 할 수 있었다. 사용자가 모뎀 없이 두 대의 원거리 통신 단말기를 직접 연결하려는 경우(널 모뎀) 연결을 교차 연결했을 것이다. "널 모뎀"이라는 용어는 연결 방식뿐만 아니라 케이블 또는 어댑터 자체를 지칭할 수도 있다.[1] 널 모뎀 케이블은 1980년대부터 1990년대 초반까지 초기 개인용 컴퓨터 간 데이터를 전송하는 데 널리 사용되는 방식이었다.
2. 1. 기원
원래 RS-232 표준은 전화선을 통해 서로 통신할 수 있는 텔레타이프 단말기를 위해 개발되고 사용되었다. 각 텔레타이프 단말기는 RS-232 연결을 통해 모뎀에 물리적으로 연결되었고, 모뎀으로 상대방에게 전화를 걸어 텔레타이프 단말기끼리 원격 연결을 확립할 수 있었다. 모뎀을 사용하지 않고(널 모뎀으로) 2대의 텔레타이프 단말기를 직접 연결하고 싶을 경우, 배선을 교차했다. "널 모뎀"이라는 용어는 연결 방식뿐만 아니라 케이블이나 어댑터 자체를 지칭하는 경우도 있다.[1][8] 널 모뎀 케이블은 1980년대부터 1990년대 초반까지 초기 컴퓨터 간에 데이터를 전송하기 위한 일반적인 수단이었다.3. 종류 및 배선도

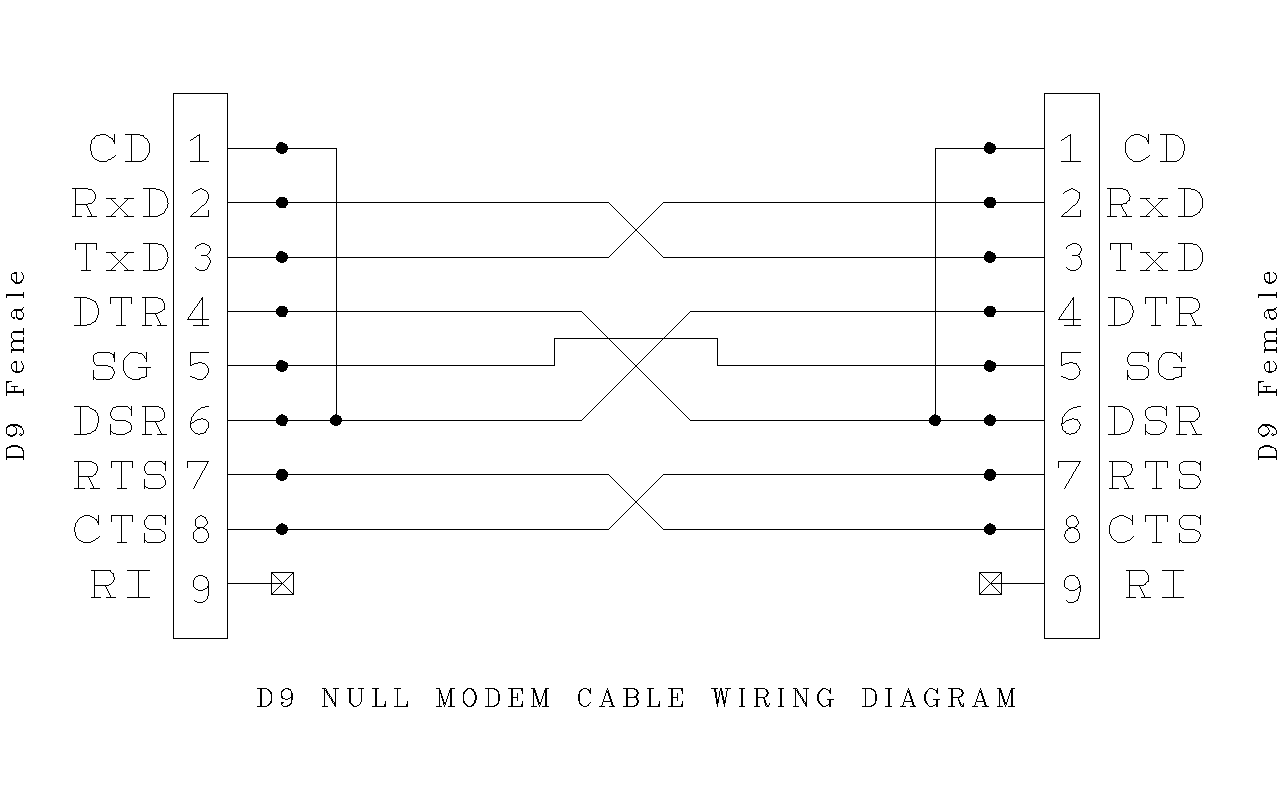

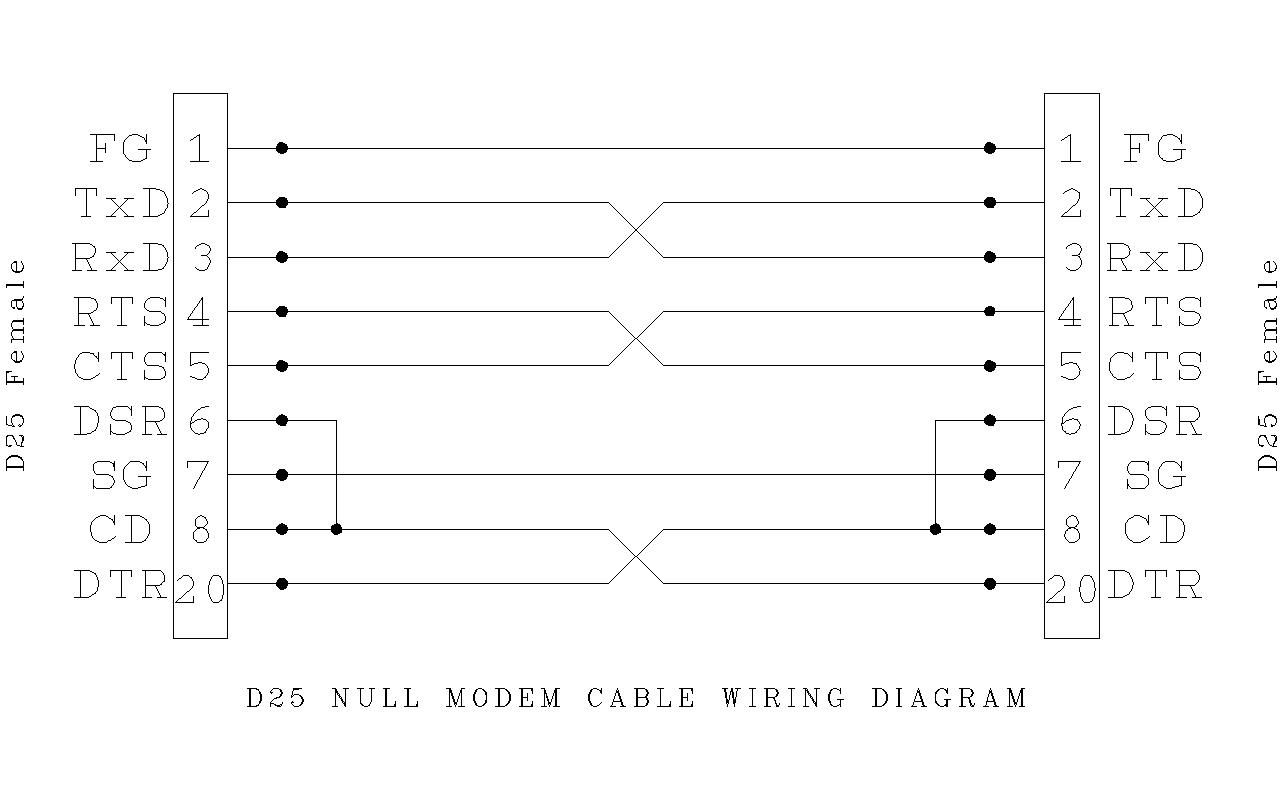

널 모뎀 케이블은 송신 및 수신 라인이 교차 연결된 RS-232 시리얼 케이블이다. 일부 케이블에는 핸드셰이크 라인이 교차 연결되어 있기도 하다. 많은 경우에 널 모뎀 어댑터와 함께 스트레이트 스루 시리얼 케이블이 사용된다. 어댑터에는 신호 간의 필요한 교차 연결이 포함되어 있다.[2]
두 개의 DTE 장치(예: 두 대의 PC)를 연결하려면 해당 신호(TD-RD, DTR-DSR 및 RTS-CTS)를 교환하는 널 모뎀이 필요하다. 이는 별도의 장치와 두 개의 케이블을 사용하거나, 이를 수행하도록 배선된 케이블을 사용하여 수행할 수 있다. 장치에서 반송파 감지를 요구하는 경우, 커넥터 내부에서 DSR과 DCD를 연결하여 시뮬레이션할 수 있으며, 이를 통해 원격 DTR 신호에서 CD를 얻을 수 있다.
3. 1. 케이블 및 어댑터

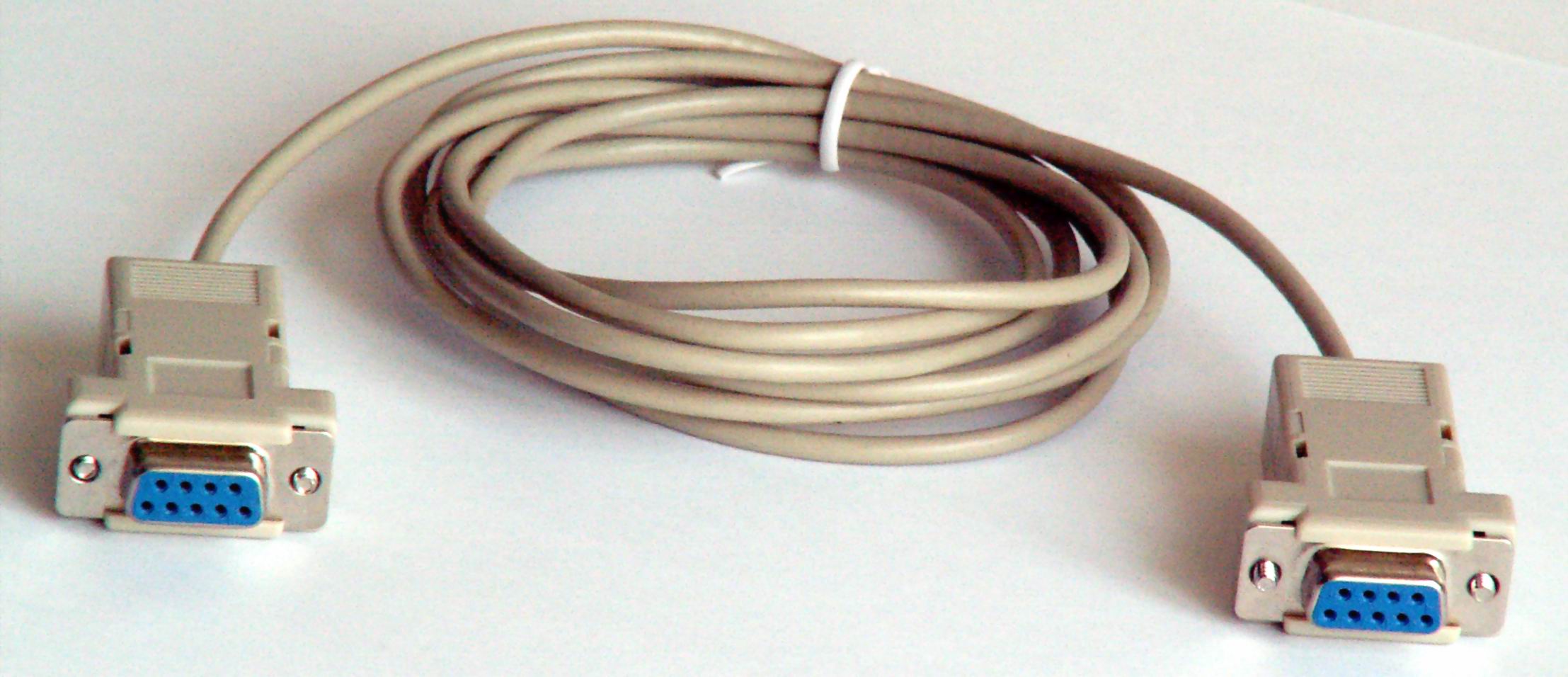

널 모뎀 케이블은 송신 및 수신 라인이 교차 연결된 RS-232 시리얼 케이블이다. 일부 케이블에는 핸드셰이크 라인이 교차 연결되어 있기도 하다.[9][10] 많은 경우, 스트레이트 스루 시리얼 케이블과 널 모뎀 어댑터가 함께 사용된다. 널 모뎀 어댑터에는 신호 간의 필요한 교차 연결이 포함되어 있다.[9][10]
