1. 개요

단락 인덕턴스는 변압기 등에서 사용되는 인덕턴스 관련 용어이다. 일본 공업 규격 JIS C6435에서는 변압기의 한쪽 권선을 단락하여 측정한 값을 누설 인덕턴스로 정의하며, JIS C5602에서는 단락 인덕턴스와 누설 인덕턴스를 구분한다. 전기 학회에서는 단락 인덕턴스라는 용어는 사용하지 않으며, 누설 인덕턴스는 변압기나 전동기의 용어로 존재한다. 단락 인덕턴스 값은 공진 변압기나 무선 전력 전송에서 공진 주파수를 결정하는 중요한 변수이다.

더 읽어볼만한 페이지

변압기 - 계기용 변압기
계기용 변압기는 전력 시스템에서 전압 측정 및 제어를 위해 사용되는 변압기로, 전자기, 광학, 콘덴서, 커패시터 등 다양한 종류가 있으며, 전력선 통신 기능도 수행하여 전력 시스템의 안전과 효율성을 높인다.
변압기 - 비정질 금속 변압기
비정질 금속 변압기는 철심 재료로 비정질 금속을 사용하여 에너지 효율을 높인 변압기로, 철손 감소를 통해 CO2 배출량 감소에 기여하지만, 초기 투자 비용이 높고 취급에 주의가 필요하며, 개발도상국에서는 에너지 절약 및 환경 보호를 위해 널리 채택되고 있다.
토막글 틀에 과도한 변수를 사용한 문서 - 전향
전향은 종교적 개종이나 노선 변경을 의미하며, 근대 이후 정치적 이념 변화를 지칭하는 용어로 확장되어 개인의 신념 변화, 정치적 압력 등 다양한 요인으로 발생하며, 사회주의·공산주의로부터의 전향, 전향 문학, 냉전 시대 이후의 전향 현상 등을 폭넓게 논의한다.
토막글 틀에 과도한 변수를 사용한 문서 - 포토마스크
포토마스크는 반도체, 디스플레이, 인쇄 회로 기판 제조 시 웨이퍼에 회로 패턴을 전사하는 마스크로, 기술 발전을 거듭하며 융용 실리카 기판과 금속 흡수막을 사용하고 위상 천이 마스크, EUV 마스크 등의 고급 기술이 개발되어 반도체 미세화에 기여하고 있지만, 높은 제작 비용과 기술적 어려움은 해결해야 할 과제이다.
토론 이름공간 토막글 - 전향
전향은 종교적 개종이나 노선 변경을 의미하며, 근대 이후 정치적 이념 변화를 지칭하는 용어로 확장되어 개인의 신념 변화, 정치적 압력 등 다양한 요인으로 발생하며, 사회주의·공산주의로부터의 전향, 전향 문학, 냉전 시대 이후의 전향 현상 등을 폭넓게 논의한다.
토론 이름공간 토막글 - 포토마스크
포토마스크는 반도체, 디스플레이, 인쇄 회로 기판 제조 시 웨이퍼에 회로 패턴을 전사하는 마스크로, 기술 발전을 거듭하며 융용 실리카 기판과 금속 흡수막을 사용하고 위상 천이 마스크, EUV 마스크 등의 고급 기술이 개발되어 반도체 미세화에 기여하고 있지만, 높은 제작 비용과 기술적 어려움은 해결해야 할 과제이다.

단락 인덕턴스
개요
종류	인덕터
설명	코일의 단락 상태에서 측정된 인덕턴스
측정
측정 조건	코일 단락
고려 사항	코일의 내부 저항 측정 장비의 임피던스
응용 분야
전력 변환 장치	누설 인덕턴스를 활용하여 스위칭 손실 감소
필터 회로	특정 주파수 대역 제거
EMI 필터	EMI 노이즈 억제
관련 용어
자기 인덕턴스	코일에 전류가 흐를 때 발생하는 인덕턴스
상호 인덕턴스	두 코일 사이의 자기장 결합으로 발생하는 인덕턴스
누설 인덕턴스	코일 사이에 완전히 결합되지 않고 누설되는 인덕턴스 성분

2. JIS C6435 측정법 (일본)

JIS C6435에서는 변압기의 한쪽 권선을 단락시켜 브리지 회로로 측정한 값을 누설 인덕턴스로 정의한다. 이는 실무에서 널리 사용되는 방법이며, 특허 명세서 등에서도 관용적으로 사용된다. 누설 인덕턴스 심볼은 주로 Le로 표기되며, 단락 인덕턴스는 대만, 중국, 독일에서 Lk, 영문 표기는 Lsc (Short-circuit inductance)로 표기하는 경우가 많다.^[4]^[5]^[6]

2. 1. 보충 설명

JIS C6435에 따르면, 변압기의 한쪽 권선을 단락하여 브리지 회로로 측정한 값을 단락 인덕턴스가 아닌 누설 인덕턴스로 한다. 이는 공업회 제안에 따른 것으로, 누설 인덕턴스가 이미 관용어가 되었기 때문이다. 많은 동 공업회 계열 간행물에서는 이미 표준적인 용어로 취급되고 있다.^[4]^[5] 또한, 누설 인덕턴스는 특허 명세서 등에서도 관용적으로 사용되는 반면, 단락 인덕턴스 용어의 사용은 적다. 누설 인덕턴스의 심볼은 일반적으로 Le로 표기되는 경우가 많으며, 단락 인덕턴스의 심볼은 대만, 중국, 독일에서는 Lk(Kurzschlussinduktivität^de)로 표기되는 경우가 많고, 영문 표기는 Short-circuit inductance^영어의 약자인 Lsc^[6]로 표기되는 경우가 많다.

1차 측, 2차 측의 단락 인덕턴스 L_sc1, L_sc2는, 결합 계수를 k, 1차 권선의 자기 인덕턴스를 L₁, 2차 권선의 자기 인덕턴스를 L₂라고 할 때, 다음과 같이 표현된다.

:

L_{\mathrm{sc1}} = (1-k^2)\cdot L_{\mathrm{1}}\,

:

L_{\mathrm{sc2}} = (1-k^2)\cdot L_{\mathrm{2}}\,

이때 단락 인덕턴스는 공업회에서 누설 인덕턴스 L_sc라고도 한다.

이 단락 인덕턴스의 값은 공진 변압기나 무선 전력 전송에서 공진의 Q 팩터나 자기장 공진 결합의 공진 주파수를 결정하는 중요한 파라미터이다.

3. JIS C5602 용어 정의 (일본)

JIS C5602에 따른 용어 정의에서는 단락 인덕턴스와 누설 인덕턴스를 구분하고 있다^[7]. 이 경우의 누설 인덕턴스는 전기 학회 및 서적 등의 정의와 일치한다. 즉, JIS C6435와 JIS C5602에서는 용어가 나타내는 의미가 다르다.

4. 전기 학회의 정의

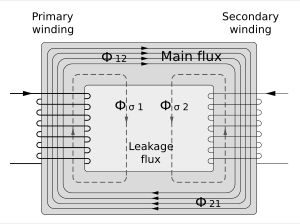

전기 학회에서는 단락 임피던스, 단락 리액턴스라는 용어는 사용하지만, 단락 인덕턴스라는 용어는 사용하지 않는다. 누설 인덕턴스라는 용어는 전기 학회 등의 서적에서 변압기나 전동기의 용어로 사용된다. 변압기의 자속은 주자속^[8](Φ₁₂ 또는 Φ₂₁)과 누설 자속^[9]으로 구성된다. 1차 권선에만 쇄교하는 자속을 1차측 누설 자속 Φ_σ1이라고 하며, 2차 권선에만 쇄교하는 자속을 2차측 누설 자속 Φ_σ2라고 한다. 각각의 누설 자속에 의해 발생하는 인덕턴스를 1차측 누설 인덕턴스 L_e1, 2차측 누설 인덕턴스 L_e2라고 하며, 이는 JIS C5602에서 정의하는 누설 인덕턴스 값과 일치한다.

4. 1. 보충 설명

전기 학회 등에서 정의하는 누설 인덕턴스 L_e1, L_e2는 결합 계수를 k, 1차 권선의 자기 인덕턴스를 L₁, 2차 권선의 자기 인덕턴스를 L₂라고 할 때, 다음과 같이 나타낼 수 있다.

:L_e1 = (1-k)⋅L₁

:L_e2 = (1-k)⋅L₂

이 정의에 따르면 누설 인덕턴스와 단락 인덕턴스 L_sc1, L_sc2는 다음과 같은 관계를 가진다.

:L_sc1 = (1+k)⋅L_e1

:L_sc2 = (1+k)⋅L_e2

5. 관련 사항

참조

_[1] 간행물 Japan Industrial Standard http://kikakurui.com[...] Japan Industrial Standard
_[2] 문서 This value is sometimes imprecisely referred to as leakage inductance
_[3] 문서 the same k value can be obtained measured from the primary side or from the secondary side
_[4] 서적 Vorlesung Elektrische Maschinen und Antriebe https://www.unibw.de[...] Universität München
_[5] 서적 Kurzschluß-Induktivität Leistungselektronische Schaltungen: Funktion, Auslegung und Anwendung https://books.google[...]
_[6] 서적 Power Switching Components: Theory, Applications and Future Trends https://books.google[...] Springer International Publishing AG. 2017-01-01
_[7] 웹사이트 JIS C 5602:1986 電子機器用受動部品用語 http://kikakurui.com[...]
_[8] 문서 一次巻線と二次巻線の双方に鎖交する磁束。変圧器の変圧作用を構成する磁束。
_[9] 문서 一次巻線または二次巻線のいずれか一方だけに鎖交する磁束。変圧作用に寄与しない磁束。漏れインダクタンスを構成する。
