1. 개요

모바일 PCI 익스프레스 모듈(MXM)은 노트북과 같은 휴대용 장치에서 사용되는 그래픽 카드의 표준화된 폼 팩터이다. MXM은 다양한 크기와 전력 소비량을 가진 모듈을 제공하며, 1세대와 2세대로 구분된다. 1세대 모듈은 MXM-I, MXM-II, MXM-III (HE), MXM-IV (단종) 타입으로 나뉘며, 2세대(MXM 3)는 MXM-A와 MXM-B 타입이 있다. 1세대와 2세대는 서로 호환되지 않으며, 각 세대 내에서는 하위 호환성을 지원한다. MXM 3.x 카드는 AMD와 Nvidia에서 출시되었으며, Qseven 및 SMARC 컴퓨터 온 모듈 폼 팩터에서도 MXM 커넥터가 사용된다.

더 읽어볼만한 페이지

컴퓨터 버스 - NMEA 0183
NMEA 0183은 선박용 GPS, 자동식별장치(AIS) 등 항해 장비에서 데이터를 송수신하는 데 사용되는 ASCII 기반의 직렬 통신 프로토콜로, RS-422 전기 표준을 사용하며, 문장 형태의 데이터를 통해 정보를 전달하고, 물리 계층, 데이터 링크 계층, 애플리케이션 계층의 3가지 레이어로 구성되어 다양한 소프트웨어에서 지원된다.
컴퓨터 버스 - 인피니밴드
인피니밴드는 고성능 컴퓨팅 환경에서 서버, 스토리지, 네트워크 장치 간 고속 데이터 전송을 위한 직렬 통신 기술로, 슈퍼컴퓨터나 데이터 센터에서 주로 사용되지만 이더넷 기반 기술과의 경쟁 및 새로운 컴퓨팅 환경에 대한 적응이라는 과제를 안고 있다.

모바일 PCI 익스프레스 모듈
MXM 슬롯 정보
이름	모바일 PCI 익스프레스 모듈
전체 이름	Mobile PCI Express Module (모바일 PCI 익스프레스 모듈)
장치 수	1
핫플러그	아니오
외부 연결	아니오
웹사이트	MXM 슬롯 위키백과 (영문)

2. 1세대 구성

1세대 MXM은 다양한 크기와 전력 소비량을 가진 모듈을 제공했다. 더 작은 그래픽 모듈은 더 큰 슬롯에 삽입할 수 있지만, 타입 I 및 II 방열판은 타입 III 이상 또는 그 반대에는 맞지 않는다. 1세대 모듈 I부터 IV까지는 완전한 하위 호환성을 갖는다.^[3]

1세대
MXM 타입	너비	길이	핀	모듈 호환성	열적 호환성	최대 전력	최대 GPU 크기
MXM-I	70mm	68mm	230	I	I	18 W	35mm × 35mm
MXM-II	73mm	78mm	230	I, II	II	35 W	35mm × 35mm
MXM-III (HE)	82mm	100mm	230 (232)	I, II, III	I, II, III	75 W	40mm × 40mm
MXM-IV (단종)	82mm	117mm	230	I, II, III, IV	I, II, III, IV

2. 1. MXM-I

MXM-I은 너비 70mm, 길이 68mm, 230핀을 가지며, 최대 소비 전력은 18W, 최대 GPU 크기는 35mm²이다.^[18] MXM-I 타입은 I 타입 모듈 및 서멀(방열판)과 호환된다.

MXM 타입	너비	길이	핀	모듈 호환성	서멀 호환성	최대 소비 전력	최대 GPU 크기
MXM-I	70 mm	68 mm	230	I	I	18 W	35 × 35 mm

2. 2. MXM-II

MXM-II는 너비 73mm, 길이 78mm, 230핀을 가진다. 최대 소비 전력은 35W이고, 최대 GPU 크기는 35mm²이다.^[18] MXM-I, MXM-II 모듈과 호환되며, 타입 II 방열판과 호환된다.

2. 3. MXM-III (HE)

MXM-III^영어 (HE)는 너비 82mm, 길이 100mm, 230(232)핀을 가지며, 최대 소비 전력은 75W, 최대 GPU 크기는 40mm²이다.^[18] 타입 I, II, III 모듈 및 타입 I, II, III 방열판과 호환된다.

델(Dell)의 에일리언웨어(Alienware) m5700 플랫폼은 수정 없이 타입 I, II, III 카드를 모두 장착할 수 있는 방열판을 사용한다.

2. 4. MXM-IV (Deprecated)

MXM-IV는 너비 82mm, 길이 117mm, 230핀을 가진다. 타입 I, II, III, IV 모듈 및 타입 I, II, III, IV 방열판과 호환된다.^[18]

MXM 타입	너비	길이	핀	모듈 호환성	서멀 호환성
MXM-IV (단종)	82mm	117mm	230	I, II, III, IV	I, II, III, IV

3. 2세대 구성

2세대 MXM (MXM 3)은 더 높은 성능과 전력 효율을 제공한다. 2세대 모듈은 1세대 모듈과 호환되지 ''않으며'' 그 반대도 마찬가지이다. 2세대 MXM에는 MXM-A와 MXM-B 두 가지 타입이 있다.^[3]

2세대 (MXM 3)
MXM 타입	너비	길이	모듈 호환성	열적 호환성	최대 소비 전력	GPU 메모리 버스
MXM-A	82 mm	70 mm	A	A	55 W	64비트 또는 128비트
MXM-B	82 mm	105 mm	A, B	A, B	200 W	256비트

더 작은 그래픽 모듈은 더 큰 슬롯에 삽입할 수 있다.

3. 1. MXM-A

MXM-A^영어는 너비 82mm, 길이 70mm이며, 최대 소비 전력은 55W이다. GPU 메모리 버스는 64비트 또는 128비트를 지원한다.^[3]

2세대 (MXM^영어 3)
MXM^영어 타입	너비	길이	모듈 호환성	열적 호환성	최대 전력	GPU 메모리 버스
MXM-A^영어	82 mm	70 mm	A	A	55 W	64비트 또는 128비트

3. 2. MXM-B

MXM-B는 너비 82mm, 길이 105mm이며, MXM-A 및 MXM-B 모듈과 호환된다. 열적 호환성도 MXM-A 및 MXM-B와 호환된다. 최대 소비 전력은 200W이고, GPU 메모리 버스는 256비트이다.^[3]

2세대 (MXM 3)
MXM 타입	너비	길이	모듈 호환성	열적 호환성	최대 소비 전력	GPU 메모리 버스
MXM-B	82 mm	105 mm	A, B	A, B	200 W	256비트

4. 모듈 호환성

1세대 모듈은 2세대 모듈과 상호 호환되지 않는다. 1세대 모듈(MXM-I부터 MXM-IV)은 완전한 하위 호환성을 갖는다. 즉, MXM-III 슬롯에는 MXM-I, MXM-II 모듈을 장착할 수 있다.^[1]^[2] 더 작은 그래픽 모듈은 더 큰 슬롯에 삽입할 수 있지만, 타입 I 및 II 방열판은 타입 III 이상 또는 그 반대에는 맞지 않는다. 델(에일리언웨어) m5700 플랫폼은 수정 없이 타입 I, II, III 카드를 모두 장착할 수 있는 방열판을 사용한다.

1세대 모듈 호환성
MXM 타입	모듈 호환성	열적 호환성
MXM-I	I	I
MXM-II	I, II	II
MXM-III (HE)	I, II, III	I, II, III
MXM-IV (단종)	I, II, III, IV	I, II, III, IV

2세대 (MXM 3) 모듈 호환성
MXM 타입	모듈 호환성	열적 호환성
MXM-A	A	A
MXM-B	A, B	A, B

5. MXM 카드 목록

AMD와 엔비디아는 다양한 MXM 3.x 카드를 출시했다.

5. 1. MXM 3.x 카드

AMD와 엔비디아는 다양한 MXM 3.x 카드를 출시했다. 주요 카드는 다음과 같다.

제조사	이름	출시일	MXM 타입	GPU	코어 구성*	TFLOPS (FP32)	TDP
AMD	FirePro S4000X	2014년 8월	Type-A	Venus XT	640:40:16	1.0	45W
	FirePro S7100X	2016년 5월	Type-B	Amethyst XT	2048:128:32	3.0	100W
	Radeon Embedded E9260^[19]	2016년 9월	Type-A	Polaris 11	896:56:16	2.5	50W
	Radeon Embedded E9550^[20]	2016년 9월	Type-B	Polaris 10	2304:144:32	5.8	95W
엔비디아	Tesla M6	2015년 9월	Type-B	GM204	1536:96:48	3.0	100W
	Quadro M520 Mobile^[21]	2017년 1월	Type-A	GM108	384:16:8	0.8	25W
	Quadro M620 Mobile^[22]			GM107	512:32:16	1.0	30W
	Quadro M1200 Mobile^[23]			GM107	640:40:32	1.4	45W
	Quadro M2200 Mobile^[24]			GM206	1024:64:32	2.1	55W
	Quadro P3000 Mobile^[25]			GP104	1280:80:32	3.1	75W
	Quadro P4000 Mobile^[26]		Type-B		1792:112:64	4.4	100W
	Quadro P5000 Mobile^[27]		Type-B		2048:128:64	6.2	100W

6. 기타 용도

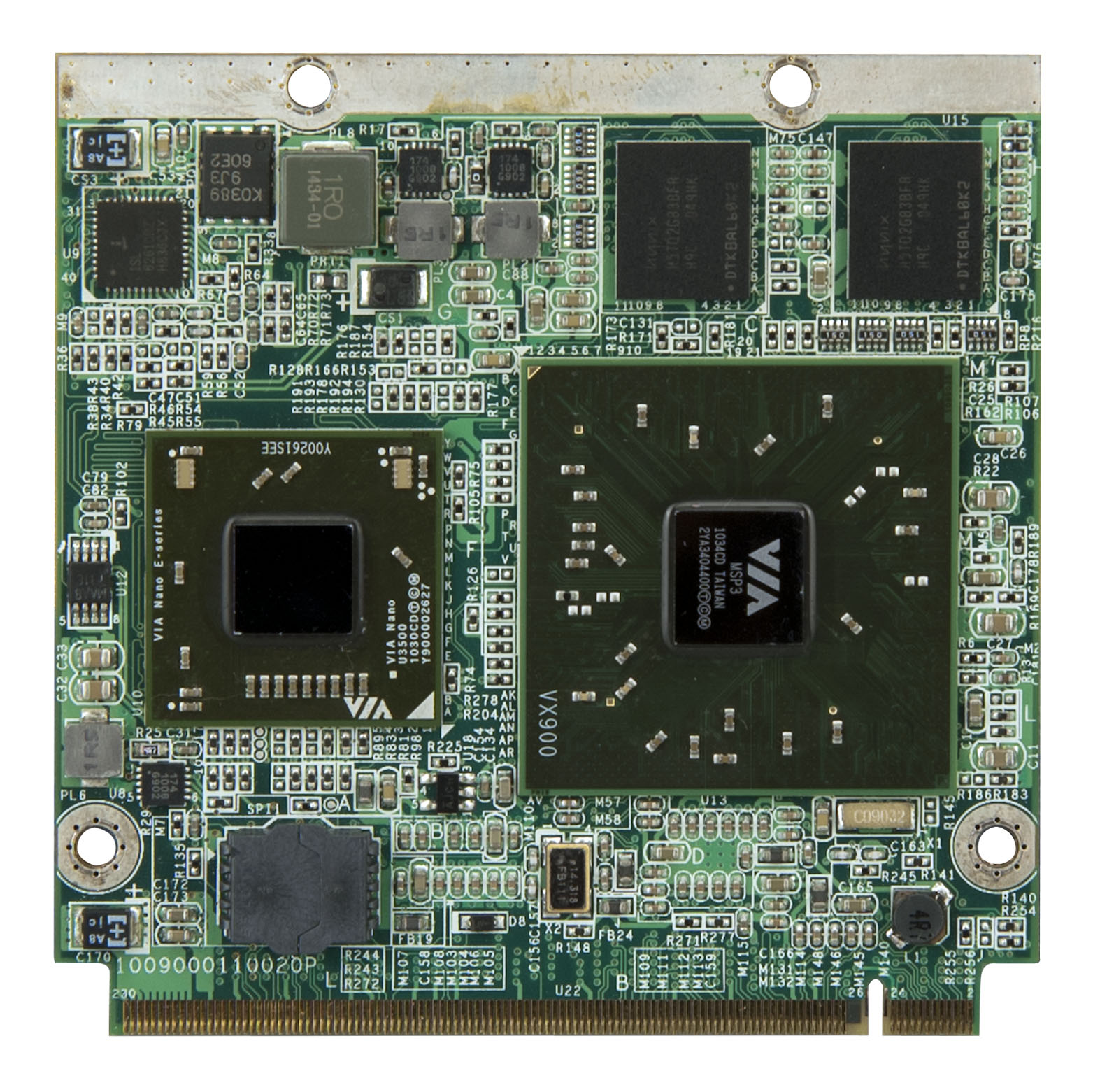

VIA QSM-8Q90 Qseven 컴퓨터 온 모듈은 MXM-2 커넥터를 사용한다.

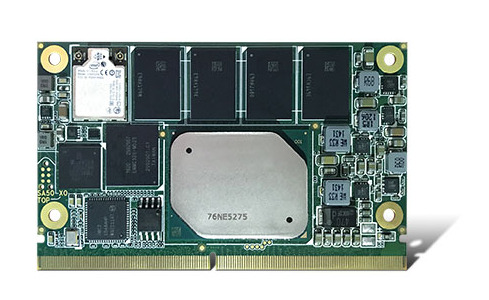

Congatec SMARC 컴퓨터 온 모듈은 MXM-3 커넥터를 사용한다.

Qseven 컴퓨터 온 모듈 컴퓨터 폼 팩터는 MXM-II 커넥터를 사용하며, SMARC 컴퓨터 온 모듈 폼 팩터는 MXM 3 커넥터를 사용하지만, 이 두 구현 모두 MXM 표준과는 호환되지 않는다.
