1. 개요

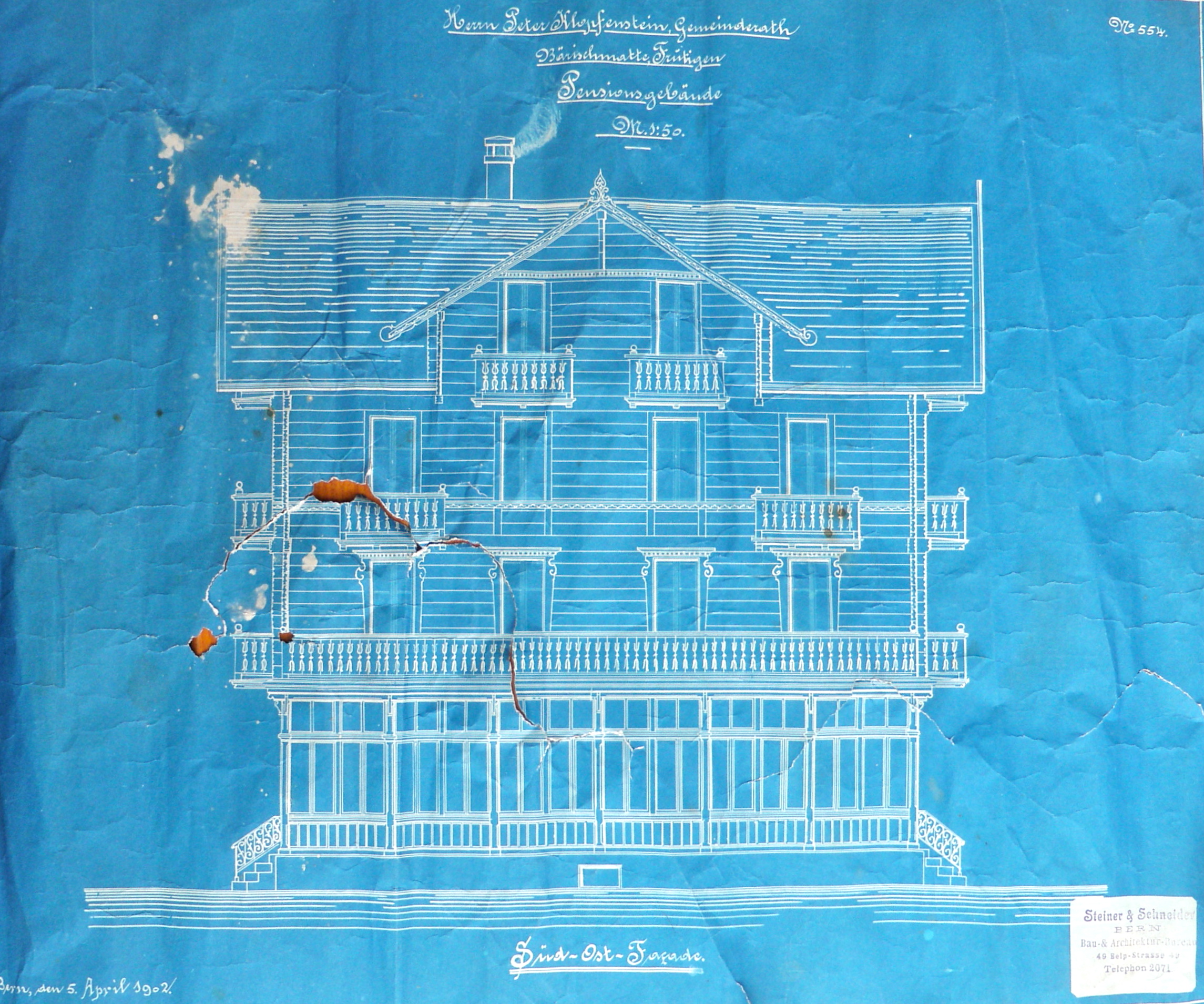

청사진은 시트르산암모늄철(III)과 페리시안화칼륨을 사용하여 제작된 복제 기술로, 기술자나 건축가가 설계도를 트레이싱 페이퍼에 옮겨 감광지에 노출시켜 원본의 사본을 얻는 방식이다. 이 기술은 이미지의 안정성과 원본과 동일한 척도를 갖는다는 장점이 있었으나, 배경이 진한 파란색이고 왜곡이 발생할 수 있다는 단점도 있었다. 청사진은 사진 평판 인쇄보다 저렴하여 널리 사용되었으며, 종이, 린넨, 모조 벨룸, 폴리에스터 필름 등 다양한 재료에 인쇄되었다. 1940년대에는 화이트프린트(디아조 인쇄)로 대체되었으며, 오늘날에는 컴퓨터 지원 설계(CAD) 기술의 발전으로 디지털 방식으로 전환되고 있다. 그러나 1990년 이전에 건설된 건물과 도로의 경우 종이 청사진이 여전히 중요한 자료로 남아 있으며, 법적 문제 해결에도 활용된다.
더 읽어볼만한 페이지
- 인포그래픽 - 런던 지하철 노선도
런던 지하철 노선도는 해리 벡의 디자인을 바탕으로 노선의 연결 관계를 간결하고 명확하게 표현하여 인기를 얻었으며, 여러 디자이너들의 개선과 새로운 교통수단의 등장에 따라 지속적으로 업데이트되며 문화적 아이콘이자 전 세계 지하철 노선도 디자인에 영향을 미쳤다. - 인포그래픽 - 지도 투영법
지도 투영법은 지구 표면의 지리 정보를 평면에 나타내는 방법으로, 모든 속성을 정확히 보존하는 것은 불가능하여 목적에 따라 특정 속성을 보존하거나 왜곡을 최소화하는 다양한 방법이 개발되었으며, 투영 표면의 형태나 보존 속성에 따라 분류되어 활용된다. - 사진술 - 영상
영상은 이미지 제작의 역사, 종류, 기술적 측면, 사회문화적 의미 등을 포괄하는 개념이며, 기록, 종교, 소통 등 다양한 역할을 해왔고, 양식, 기술, 사회문화적 맥락 등 다양한 기준으로 분류된다. - 사진술 - 초점 심도
초점 심도는 이미지 센서 또는 필름 평면에서 허용 가능한 선명도를 유지하는 이미지 생성 영역의 범위로, 피사계 심도와 구별되며, 조리개 값, 초점 거리, 피사체 거리 등에 영향을 받고, 사진 촬영에서 피사계 심도에 비해 덜 중요하지만 소형 카메라나 영화 촬영에서는 고려해야 할 요소이며, 천문학에서는 파면 오차를 기준으로 다르게 정의된다.

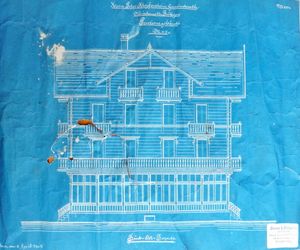

| 청사진 | |
|---|---|
| 개요 | |
| 유형 | 문서 복제 |
| 방법 | 감광성 시트와의 접촉 인쇄 |
| 관련 용어 | 다이어그램 청사진 설계도 기술 도면 |
| 상세 정보 | |
| 청사진 | 빛에 민감한 시트에서 접촉 인쇄를 통해 문서를 복제하는 방법. 청사진이라는 용어는 이러한 종류의 인쇄물에서 생성되는 음화의 흰색 선과 파란색 배경의 특징적인 색상에서 유래됨. 이 과정을 통해 생성된 모든 청사진은 "청사진"이라고 부름. |
| 응용 분야 | 건축 계획 엔지니어링 도면 회로도 |
| 역사적 중요성 | 청사진은 20세기 동안 건축가, 엔지니어 및 건설업자가 기술 도면을 복제하는 데 중요한 방법이었음. |
| 현대적 대체 | 오늘날, 청사진은 디지털 인쇄 방법으로 대체되고 있지만, "청사진"이라는 용어는 여전히 계획이나 설계를 지칭하는 데 사용됨. |

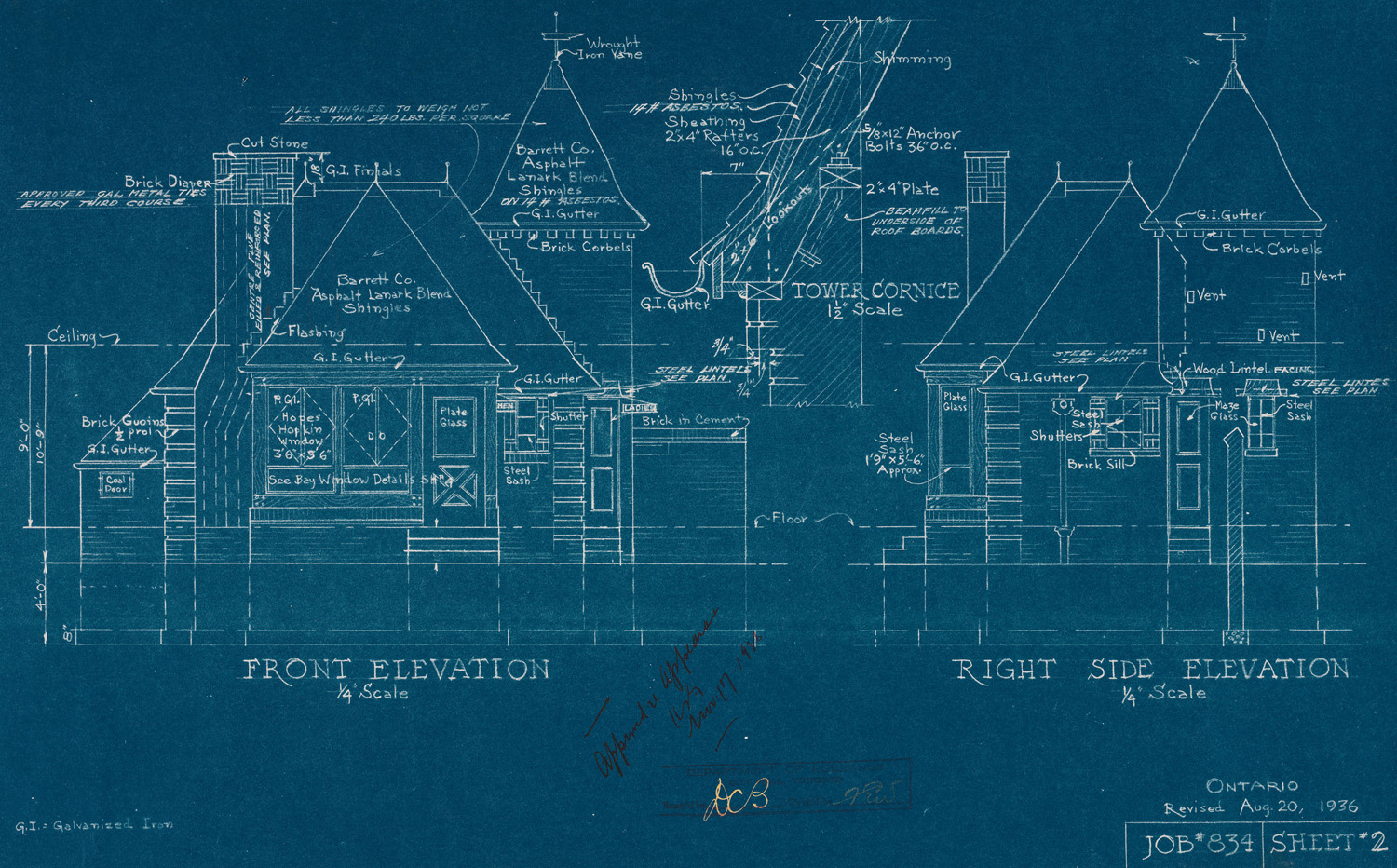

2. 청사진의 역사 및 과정
청사진은 종이, 린넨, 모조 벨룸, 폴리에스터 필름(마일러) 등 다양한 재료를 사용했다. 린넨은 내구성이 좋았지만 시간이 지나면서 약간 수축되는 문제가 있어 모조 벨룸이나 마일러를 사용하기도 했다.
과거에는 저렴한 비용 때문에 청사진이 많이 사용되었지만, 최근에는 CAD 사용 증가로 인해 점차 사용량이 줄고 있다. 도면을 직접 손으로 그리는 대신 CAD로 그리고, 여러 장 출력하여 배포하는 방식이 일반화되면서, 제도판과 자를 사용하던 현장 사무실에서 청사진은 점차 사라지고 있다. 배포되는 도면은 일반 용지에 복사하는 "백색 인화"(PPC) 방식이 주를 이루고 있다.
일본에서는 리코(Ricoh)가 디아조 복사기를 제조·판매했지만, 2007년에 생산을 종료했다. 수리는 2015년 3월, 소모품 판매는 2016년 3월 말에 각각 종료되었다.[17][18][19]
청사진을 인화하려면 원지 또는 2차 원도를 감광지 위에 올려놓고 복사기 안에 넣어 노출 정도를 속도로 조절해야 한다. 감광지의 감도에 따라 복사 속도가 달라지는데, 감도가 높은 감광지는 보관 상태가 좋지 않으면 감광되어 사용할 수 없게 되는 경우도 있었다.
청사진은 선명도가 낮아 손으로 쓴 숫자 등을 판독하기 어려운 경우가 많았지만, 도면의 치수를 그대로 읽을 수 있어 물건의 크기가 중요한 경우 유용했다. CAD 도면이라도 치수 표기를 신뢰할 수 없어 실측이 필요한 경우가 종종 있다.
2. 1. 청사진 과정
청사진 과정은 시트르산암모늄철(III)과 페리시안화칼륨을 사용하는 감광성 제이철 화합물을 기반으로 한다.[6][7] 종이는 시트르산암모늄철(III) 용액에 함침되어 건조된다. 종이에 빛을 쬐면 광화학 반응으로 3가 철이 2가 철로 변한다. 그런 다음 페리시안화칼륨 용액을 사용하여 이미지를 현상하면 2가 철과 반응하여 불용성 페로페리시안화철(프러시안 블루 또는 턴불 블루)을 형성한다. 과량의 시트르산암모늄철(III)과 페리시안화칼륨은 세척하여 제거한다.[8]기술자와 건축가는 카트리지 용지에 설계도를 그린 후, 필요할 때마다 복제하기 위해 인디아 잉크를 사용하여 트레이싱 페이퍼에 이를 추적했다. 트레이싱 페이퍼 도면을 감광지 위에 올려놓고, 사진 액자와 유사한 일광 노출 프레임에서 유리 아래에 고정한다. 프레임을 햇빛에 놓으면 밝은 햇빛 아래에서는 1~2분, 흐린 하늘 아래에서는 약 10분 정도 노출하면 된다. 자외선이 트레이싱 페이퍼를 통과하는 곳에서는 감광 코팅이 안정적인 파란색 또는 검은색 염료로 변환된다. 인디아 잉크가 자외선을 차단하는 곳에서는 코팅이 변환되지 않고 용해된 상태로 남아있다. 이미지가 형성되는 것을 볼 수 있다. 선명한 이미지가 보이면 프레임을 실내로 가져와 과정을 중지한다. 변환되지 않은 코팅을 씻어내고 종이를 말린다. 그 결과 원본 이미지의 사본이 생성되며, 깨끗한 배경 영역은 진한 파란색으로, 이미지는 흰색 선으로 재현된다.
이 과정에는 여러 가지 특징이 있다.[9]
- 이미지는 안정적이다.
- 접촉식이므로 광학계가 필요하지 않다.
- 복제된 문서는 원본과 같은 척도를 갖는다.
- 처리 중에 종이가 액체에 담그므로 약간의 왜곡이 발생할 수 있다.
- 진한 파란색 배경 때문에 변경하기 어려워 다음을 보존한다.
- 사용 중 승인된 도면
- 승인된 사양의 기록
- 시트에 기록된 변경 사항의 이력
- 다른 도면에 대한 참조
청사진 과정의 도입으로 사진 평판 인쇄 또는 원본 도면의 수작업 추적 비용이 절감되었다. 1890년대 후반 미국 건축 사무실에서는 청사진이 수작업으로 추적된 복제품보다 1/10의 비용이었다.[10]
2. 2. 청사진의 특징
청사진 과정은 빛에 민감한 제이철 화합물을 이용한다. 가장 널리 쓰이는 방법은 시트르산암모늄철(III)과 페리시안화칼륨을 사용하는 것이다.[6][7] 이 과정을 통해 만들어진 청사진은 다음과 같은 특징을 가진다.[9]- 이미지가 안정적이다.
- 접촉식이기 때문에 광학계가 필요 없다.
- 복제된 문서는 원본과 같은 척도를 갖는다.
- 처리 과정에서 종이가 액체에 담기기 때문에 약간의 왜곡이 발생할 수 있다.
- 진한 파란색 배경 때문에 변경하기 어려워 사용 중 승인된 도면, 승인된 사양의 기록, 시트에 기록된 변경 사항의 이력, 다른 도면에 대한 참조를 보존한다.
청사진은 기술자와 건축가들이 도면을 복제하는 데 사용하던 간단한 방식이었다. 인디아 잉크로 트레이싱 페이퍼에 도면을 그린 후, 감광지 위에 올려놓고 햇빛에 노출시키는 방식이다. 이 과정을 통해 원본 이미지의 사본이 생성되는데, 배경은 진한 파란색이고 이미지는 흰색 선으로 나타난다.
청사진 과정의 도입으로 도면 복제 비용이 크게 절감되었다. 1890년대 후반 미국 건축 사무실에서는 청사진이 수작업으로 추적된 복제품보다 1/10의 비용이었다.[10]
청사진에는 종이, 린넨, 모조 벨룸, 폴리에스터 필름(마일러) 등 다양한 재료가 사용되었다.
과거에는 저렴한 비용으로 인해 청사진이 많이 사용되었지만, 최근에는 CAD 사용 증가로 인해 점차 사용량이 줄고 있다.

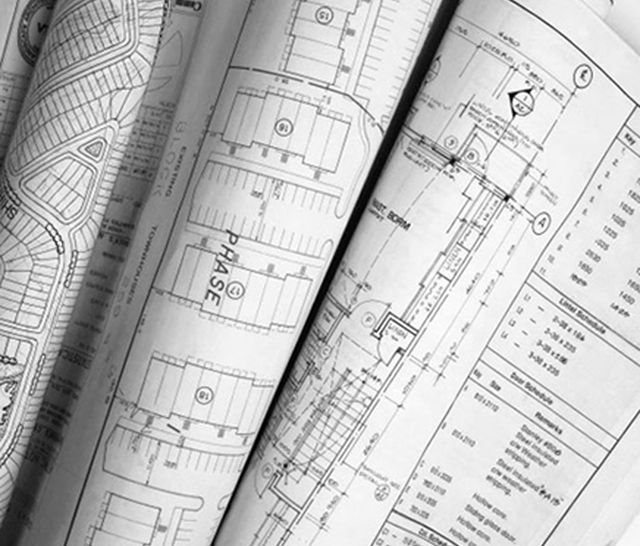

2. 3. 화이트프린트 (디아조 인쇄)
1940년대 초, 시아노타입 청사진은 화이트프린트라고도 알려진 디아조 인쇄로 대체되기 시작했다. 이 기법은 흰색 바탕에 파란색 선을 만들어내 "블루라인"이라고도 불린다.[12][13] 검은색 선이 나타나는 다른 유사한 염료 기반 인쇄물은 블랙라인으로 알려져 있었다. 디아조 인쇄는 제록스 인쇄 공정이 나올 때까지 사용되었다.3. 디지털 기술로의 전환
저렴한 인쇄 방법과 디지털 디스플레이의 등장으로 기존의 청사진은 구식이 되었다.
1940년대 초, 시아노타입 청사진은 화이트프린트(디아조 인쇄)로 대체되기 시작했다. 이 기법은 흰색 바탕에 파란색 선을 생성하여 "블루라인"이라고도 불렸다.[12][13] 디아조 인쇄는 제록스 인쇄 공정이 도입될 때까지 사용되었다.
제록스는 토너를 복사용지에 사용하는 표준 복사기 기술이다. 1975년경 대형 제록스 기계가 등장하면서 기존 인쇄 방식을 대체했다. 컴퓨터 지원 설계(CAD) 기술이 발전하면서, 설계 도면은 컴퓨터 프린터 또는 플로터를 사용하여 직접 인쇄되었다.
과거에는 청사진이 저렴하여 널리 사용되었지만, 최근에는 CAD 사용 증가로 도면을 직접 그리는 경우가 줄어들고 여러 장을 출력하는 것이 일반화되었다. 또한, 배포되는 도면은 "백색"(일반 용지 복사)이 주를 이루면서, 청사진은 제도판, 자와 함께 현장 사무실에서 점차 사라지고 있다.
일본에서는 리코(Ricoh)만이 디아조 복사기를 제조·판매했지만, 2007년에 생산을 중단했고, 수리는 2015년 3월, 소모품 판매는 2016년 3월에 각각 종료되었다.[17][18][19]
청사진 인화는 원지 또는 2차 원도를 감광지 위에 놓고 복사기에 넣어 노출 정도를 속도로 조절하는 방식으로 이루어졌다. 감도가 높은 감광지는 보관 상태에 따라 사용할 수 없게 되는 경우도 있었다.
청사진은 선명도가 낮아 손으로 쓴 숫자 등을 판독하기 어려운 경우가 많았지만, 도면 치수를 그대로 읽을 수 있어 물건의 크기가 중요한 경우 유용했다. CAD 도면이라도 치수 표기를 신뢰하기 어려워 실측이 필요한 경우도 있다.
3. 1. 컴퓨터 지원 설계 (CAD)
대부분의 컴퓨터 지원 설계(CAD)에서는 가공할 부품 설계에 종이를 전혀 사용하지 않고, 완성된 설계는 컴퓨터 디스플레이에 이미지로 표시한다. 컴퓨터 지원 설계 프로그램은 승인된 설계에서 컴퓨터 수치 제어(CNC) 시퀀스를 생성한다. 이 시퀀스는 부품 제작에 사용되는 공작 기계의 작동을 제어하는 컴퓨터 파일이다.[14]도로 공사나 건물 건설과 같은 건설 계획의 경우, 감독자는 인쇄된 종이 용지를 사용하는 대신 디스플레이에서 직접 "청사진"을 볼 수 있다. 이러한 디스플레이에는 스마트폰이나 태블릿과 같은 모바일 기기가 포함된다.[14] 소프트웨어를 사용하면 사용자가 전자 도면 파일을 보고 주석을 달 수 있으며, 건설 작업자는 현장에서 소프트웨어를 사용하여 청사진 문서를 실시간으로 편집, 공유 및 확인한다.[15]
3. 2. 디지털 청사진
건설 현장에서는 인쇄된 종이 도면 대신 스마트폰이나 태블릿과 같은 모바일 기기를 통해 "청사진"을 볼 수 있다.[14] 소프트웨어를 사용하면 전자 도면 파일을 보고 주석을 달 수 있으며, 건설 작업자는 현장에서 이 소프트웨어를 이용하여 청사진 문서를 실시간으로 편집, 공유 및 확인할 수 있다.[15]4. 한국에서의 청사진
한국에서 청사진은 과거 도면 복사에 널리 사용되었으나, CAD의 보급과 디지털 인쇄 기술의 발전으로 인해 점차 쇠퇴하고 있다. 제도판, 자와 함께 현장 사무실에서 사라져 가는 추세이다.
CAD 도면도 치수 표기를 완전히 신뢰하기 어려워 실측이 필요한 경우가 있는데, 이는 청사진의 명확한 이미지가 여전히 장점으로 작용할 수 있음을 보여준다. 그러나 전반적인 추세는 청사진에서 디지털 방식으로 전환되고 있다.
4. 1. 리코(Ricoh)의 생산 중단
과거에는 저렴한 비용 때문에 청사진이 널리 사용되었으나, 최근에는 CAD의 보급으로 도면을 직접 출력하는 방식이 일반화되면서 청사진의 필요성이 감소하였다. 이에 따라 제도판과 자와 함께 청사진은 현장 사무실에서 점차 사라지고 있다.한국에서 유일하게 디아조 복사기를 제조 및 판매했던 리코(Ricoh)는 2007년에 생산을 중단하였고, 2015년 3월에는 수리 서비스를, 2016년 3월 말에는 소모품 판매를 각각 종료하였다.[17][18][19]
4. 2. 청사진의 현재
과거 청사진은 저렴한 비용으로 도면을 복사할 수 있다는 장점이 있었지만, 현대에는 CAD 사용이 일반화되고 디지털 인쇄 기술이 발전하면서 이러한 장점이 퇴색되었다. 도면을 손으로 그리는 경우가 줄어들고, 여러 장을 쉽게 출력할 수 있게 되면서 청사진의 필요성이 감소하였다. 또한, 배포되는 도면이 일반 용지 복사본(백색 인화)으로 대체되는 경향이 증가하면서, 청사진은 현장에서 점차 사라지고 있다.CAD 도면의 경우에도 치수 표기를 완전히 신뢰하기 어려워 실측이 필요한 경우가 있는데, 이는 청사진의 명확한 이미지가 여전히 장점으로 작용할 수 있음을 보여준다. 그러나 전반적인 추세는 청사진에서 디지털 방식의 도면 작성 및 복사로 전환되고 있다.
5. 청사진의 보존 및 법적 문제
1990년대 이전에 건설된 대부분의 건물과 도로는 디지털 청사진이 아닌 종이 청사진만 가지고 있다. 이러한 원본은 다리, 건물, 하수 시스템, 도로, 철도 등 현재 사용 중인 구조물의 수리 및 변경에 중요한 자료로 활용되며, 부동산 경계나 경계벽 소유자, 책임자 등을 결정하는 법적 문제에서도 중요한 증거 자료로 사용될 수 있다.
원본 종이 청사진은 여전히 많이 사용되고 있어 보관이 필요하며, 디지털 형태로 변환하는 데 드는 비용이 과도하게 높은 경우가 많다.[14]
