1. 개요

텔레오토그래프는 1888년 엘리샤 그레이가 발명한 원격 필기 전송 장치이다. 이는 펜의 움직임을 전기 신호로 변환하여 먼 거리로 전송하는 최초의 팩시밀리 기계로, 초기에는 펄스 기반 디지털 방식을 사용했다. 이후 포스터 리치에 의해 개량되어 교류 방식을 도입하고, 텔레라이터라는 이름으로 판매되었다. 텔레오토그래프는 서명 전송, 철도 시스템, 병원 등 다양한 분야에서 활용되었으며, 옴니팩스, 롱펜 등 현대 기술의 기반이 되었다.

더 읽어볼만한 페이지

  • 전신 - 전건
    전건은 모스 부호 통신에 사용되는 스위치 장치로, 상하식 키, 복식 전신 키, 반자동 전신 키, 자동 전신 키 등 다양한 형태가 있으며 아마추어 무선 통신에서 사용된다.
  • 전신 - 전신타자기
    전신타자기는 19세기 중반부터 개발되어 키보드로 문자를 입력하고 전기 신호로 변환하여 전송하는 통신 장치이며, 텔렉스, 전용 회선 등에서 활용되다가 팩스, 개인용 컴퓨터 등의 등장으로 쇠퇴했다.
  • 제록스 - 제록스 스타
    제록스 스타는 1981년 제록스사에서 개발된 최초의 상업적 GUI 워크스테이션 시스템 중 하나로, 데스크톱 메타포, 아이콘, WYSIWYG 편집 등 혁신적인 사용자 인터페이스를 도입하여 현대 컴퓨터 환경에 큰 영향을 미쳤으나 상업적 성공을 거두지는 못했고, 후대 운영체제와 핵심 기술 발전에 기여했다.
  • 제록스 - 팰로앨토 연구소
    팰로앨토 연구소(PARC)는 제록스에 의해 설립되어 레이저 프린터, GUI, 이더넷 등 현대 컴퓨팅의 기반 기술을 개발했으며, 2002년 독립 법인으로 분사되었다가 2023년 SRI 인터내셔널에 기증되었다.
  • 통신 기기 - 도파관
    도파관은 전자기파나 음파를 특정 경로로 전달하는 장치로, 20세기 중반 레이더 기술 발전에 따라 연구가 활발해졌으며, 현재는 통신, 의료, 비파괴 검사 등 다양한 분야에서 활용되고 고주파 통신 기술 발전에 필수적인 역할을 수행한다.
  • 통신 기기 - 팩시밀리
    팩시밀리는 문서나 그림을 전기 신호로 원격 전송하고 복제하는 기술 및 장치이며, 유선, 무선, 전화선을 이용한 전송 방식으로 발전해왔고, 기술적 분류를 거쳐 소형화, 고속화되었으며, 21세기에는 사용량이 감소했으나 특정 분야에서 활용된다.
텔레오토그래프
개요
유형전기기계적 팩스
발명가아더 콘 (원형)
엘리샤 그레이 (텔로토그래프)
개발 연도1900년대 초 (텔로토그래프)
용도장거리 필기 전송
상세 정보
작동 방식송신: 스타일러스 움직임을 전기 신호로 변환
수신: 전기 신호를 스타일러스 움직임으로 재현
전송 매체전신선
특징실시간 필기 전송 가능
단점복잡한 구조, 높은 비용
역사
배경전신 기술의 발전
개발 목표손글씨와 그림의 원거리 전송
주요 개발자엘리샤 그레이
아더 콘
상용화초기 전신 회사에서 사용
기술적 특징
작동 원리송신기: 펜의 움직임을 전기 신호로 변환하여 전송
수신기: 전기 신호를 다시 펜의 움직임으로 변환하여 기록
구성 요소송신기
수신기
전송 시스템
기술적 제한전송 속도
정확도
신뢰성
현대적 응용
관련 기술팩스, 전자 칠판
영향현대 팩스 기술의 선구자
참고 자료
관련 서적(원문 참고)
관련 논문(원문 참고)
외부 링크

2. 발명

엘리샤 그레이는 1887년에 가변 저항을 사용한 아날로그 전송 방식의 실험에서 만족스러운 결과를 얻지 못하고, 펄스 기반의 디지털 펜 위치 전송 방식으로 전환했다. 초기 특허에서는 공통 접지 연결을 통해 두 개의 선 회로를 사용하는 장치를 선보였다. 펄스는 각 전선을 통해 전송되어 펜 움직임의 작은 단계를 나타냈고, 직류의 순간적인 중단은 펜의 올림/내림과 용지 공급을, 극성 변화는 펜 움직임 방향을 나타냈다.

초기 특허 도식은 수직 및 수평 좌표를 나타냈지만, 실제 시스템은 다른 좌표 체계를 사용했다. 20세기에 사용된 후기 시스템은 오각 링크를 활용하여 크랭크 암 조인트 각도를 전송했다.

1888년 인터뷰에서 그레이는 자신의 발명품이 사무실에서 쓴 메시지를 실험실에서 동시에 복제할 수 있다고 설명했다. 어떤 언어로든 쓰거나 그림을 그릴 수 있으며, 신문 기자가 사건의 그림을 전보로 보낼 수도 있다고 덧붙였다. 그러나 초기 장치는 조잡하여 개선이 필요했다. 이후 인코딩 방식을 변경하고 속도와 정확성을 높이기 위해 노력했다.

19세기 말, 포스터 리치는 텔레오토그래프를 수정하여 텔레라이터라고 불렀다. 리치는 교류 원리를 사용하여 펜을 내릴 때마다 직류 위치 신호에 교류 신호를 추가했다. 두 개의 펜 크랭크(기계) 각도는 두 개의 검류계 위치 신호로 바뀌었고, 이는 수신기의 크랭크 바를 움직여 펜을 움직였다. 직류 중단은 용지를 전진시켰다.

조지 S. 티파니는 교류 신호의 중요성을 이해하고, 펜 전류 신호에 교류 신호를 중첩하거나 수신기에 기계적 진동을 추가하면 정적 마찰을 극복하여 펜이 송신기를 정확하게 따라갈 수 있다고 설명했다. 이 원리는 디더 형태로 널리 사용된다. 이후 텔레오토그래프 설계는 디더 신호를 독점적으로 사용했다.

티파니는 리치의 특허를 피하면서도 동일한 기술을 사용했고, 아날로그 텔레오토그래프 원리는 35년 이상 계속 사용되었다. 1935년경 프릭 미술 참고 도서관에 설치된 텔레오토그래프에서도 이 원리가 사용되었다. 1901년 이후 티파니 특허는 메커니즘을 개선했지만 원리는 변경하지 않았다.

리치는 자신의 설계를 영국에서 텔레라이터로 판매했다. 전화와 텔레오토그래프를 동시에 사용할 수 있다는 주장이 있었지만, 교류 펜 제어 신호와 전화 신호 간의 간섭을 고려할 때 의심스럽다. 1901년 이후 상업용 텔레오토그래프는 리치가 개척한 개방 루프 아날로그 장치를 묘사한다. 티파니가 1916년에 서보 기구 제어 텔레오토그래프를 설계했지만, 상용화 여부는 불분명하다.

2. 1. 엘리샤 그레이의 초기 연구

발명가 엘리샤 그레이


텔레오토그래프의 발명은 1888년 7월 31일에 특허를 받은 미국 엔지니어 엘리샤 그레이의 공으로 여겨진다. 그레이의 특허는 텔레오토그래프가 "두 개의 전선 회로를 통해 자신의 필체를 먼 지점으로 전송할 수 있게 한다"고 명시했다. 이는 스타일러스가 수평 및 수직 막대에 의해 제어되는 최초의 팩시밀리 기계였다.[3] 텔레오토그래프는 1893년 시카고에서 열린 세계 박람회에서 처음으로 공개적으로 전시되었다.

텔레오토그래프 특허 도식


그레이는 이전 장치에서 그랬던 것처럼 가변 저항을 사용하여 펜 위치 신호의 아날로그 전송을 1887년에 실험하기 시작했지만, 자신이 얻은 성능에 만족하지 못했다.[5] 그는 이후 펄스 기반 또는 디지털 펜 위치 전송으로 전환했다.

그레이의 초기 특허[6][7]는 공통 접지 연결을 통해 두 개의 선 회로에서 필요한 기능을 수행하는 장치를 보여준다. 펄스는 각 전선을 통해 전송되어 펜 움직임의 작은 단계를 신호했다. 기준 직류의 순간적인 전류 중단은 펜 올림/내림 및 용지 공급을 신호했고, 극성 변화는 펜 움직임 방향을 인코딩하는 데 사용되었다.

특허 도식의 기하학은 수직 및 수평 좌표를 암시하지만, 그레이의 첫 번째 실용적인 시스템(나중에 논의)은 두 고정점에서 대략 대각선 방향으로 두 개의 반경 거리를 전송하는 것을 기반으로 하는 다른 좌표 체계를 가지고 있었다. 20세기에 사용된 후기 시스템[8]은 두 개의 펜 모터 크랭크, 두 개의 펜 연결 바, 그리고 기기 본체로 구성된 오각 링크에서 두 개의 크랭크 암 조인트 각도를 전송했다.

1888년 ''The Manufacturer & Builder'' (Vol. 24: No. 4: pages 85–86)의 인터뷰에서 그레이는 다음과 같이 말했다.[9]

> 내 발명품으로 시카고에 있는 사무실에 앉아 펜을 들고 메시지를 쓸 수 있으며, 펜이 움직일 때 내 실험실에 있는 펜이 동시에 움직여 동일한 문자 및 단어를 동일한 방식으로 형성합니다. 시카고에서 쓰는 내용은 즉시 여기에 복제됩니다. 어떤 언어로든 쓸 수 있고, 코드나 암호를 사용해도 상관없이 여기에 팩시밀리가 생성됩니다. 그림을 그리고 싶다면 똑같습니다. 그림이 여기에 복제됩니다. 신문 기자는 이 장치를 사용하여 철도 사고나 기타 사건의 그림을 기자가 단어로 설명하는 것처럼 전보로 보낼 수 있습니다.

그러나 이 초기 장치들은 쓸모없을 정도로 조잡했다.[10][11] 그의 후속 개선 사항 중 일부[12][13]은 인코딩 방식을 변경했다. 그들은 또한 속도와 정확성을 높이기 위해 4개의 전선을 사용한다고 언급했지만, 추가 전선은 나중에 폐기되었다.[14] 이 특허 및 기타 특허의 설명에서 그레이가 펄스 기반 시스템의 속도와 정확성을 높여야 했음이 분명하며, 실제로 그는 이를 달성하기 위해 점점 더 복잡하고 정교한 메커니즘에 대한 많은 특허를 받았다.[15][16][17]

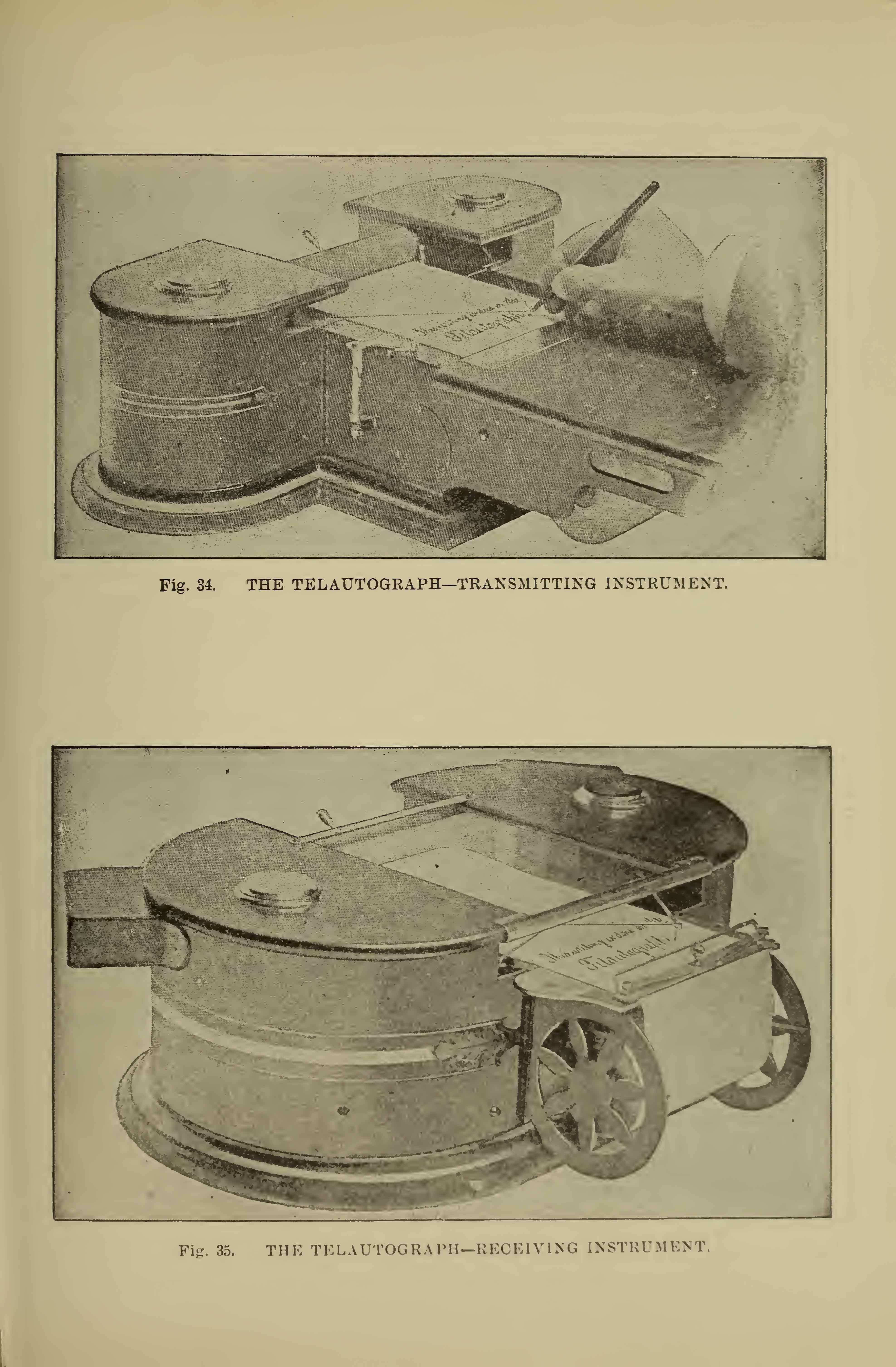

엘리샤 그레이의 텔레오토그래프 수신기 및 송신기

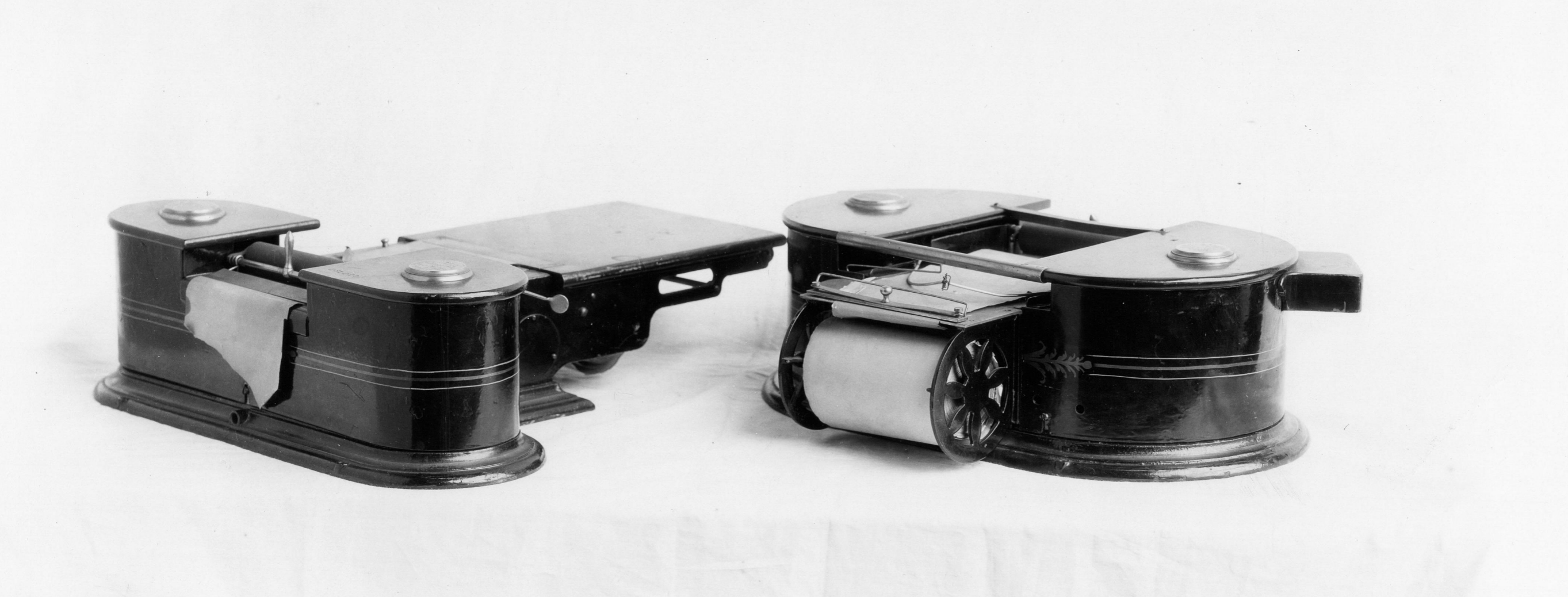

사용 중인 엘리샤 그레이의 텔레오토그래프 송신기 및 수신기


1893년에 그레이의 시스템[18]은 Pat. US491347[16]에 나타난 메커니즘을 사용하여 시카고 세계 박람회와 1894년 런던의 왕립 학회 강연회에서 전시할 수 있을 정도로 충분히 좋았다.[19] 이 해의 Manufacturer and Builder 기사에는 현재 및 이전 버전이 설명되어 있다.[5] 이 단계에서 그레이는 인치당 40 단계를 사용했다. 기술적 문제가 얼마나 어려운지 분명하다. 유사한 장치의 후기 영화[20]는 작업자가 펜을 얼마나 빠르게 움직일 수 있는지 보여준다. 이러한 유형의 사용은 디지털 시스템에서 초당 약 600-1000 펄스를 생성할 것이며, 이는 지구 귀환 전화/전신 회선을 통해 연결된 모든 전기 기계 시스템에 대한 과제이다.

2. 2. 1893년 시카고 세계 박람회

엘리샤 그레이는 1893년 시카고에서 열린 세계 박람회(World's Columbian Exposition)에서 텔레오토그래프를 처음으로 공개 전시했다.[3] 그레이의 시스템[18]은 시카고 세계 박람회와 1894년 런던의 왕립 학회 강연회에서 전시할 수 있을 정도로 충분히 좋았다.[19]

3. 기술 발전



텔레오토그래프는 1888년 7월 31일에 특허를 받은 미국 엔지니어 엘리샤 그레이가 발명했다. 그레이의 특허는 텔레오토그래프가 "두 개의 전선 회로를 통해 자신의 필체를 먼 지점으로 전송할 수 있게 한다"고 명시했다. 이는 스타일러스가 수평 및 수직 막대에 의해 제어되는 최초의 팩시밀리 기계였다.[3] 1893년 시카고에서 열린 세계 박람회(World's Columbian Exposition)에서 처음 공개 전시되었다.

그레이는 1887년에 이전 장치에서 가변 저항(rheostat)을 사용해 펜 위치 신호의 아날로그 전송을 실험했지만, 만족할 만한 성능을 얻지 못했다.[5] 이후 펄스 기반 또는 디지털 펜 위치 전송으로 전환했다.

그레이의 초기 특허[6][7]는 공통 접지 연결을 통해 두 개의 선 회로에서 필요한 기능을 수행하는 장치를 보여준다. 각 전선을 통해 펄스를 전송하여 펜 움직임의 작은 단계를 신호했다. 기준 직류의 순간적인 전류 중단은 펜 올림/내림 및 용지 공급을 신호했고, 극성 변화는 펜 움직임 방향을 나타내는 데 사용되었다.

특허 도식은 수직 및 수평 좌표를 암시하지만, 그레이의 첫 번째 실용적인 시스템은 두 고정점에서 대략 대각선 방향으로 두 개의 반경 거리를 전송하는 다른 좌표 체계를 가지고 있었다. 20세기에 사용된 후기 시스템[8]은 두 개의 펜 모터 크랭크, 두 개의 펜 연결 바, 그리고 기기 본체로 구성된 오각 링크(Five-bar_linkage)에서 두 개의 크랭크 암 조인트 각도를 전송했다.

1888년 ''The Manufacturer & Builder'' 인터뷰에서 그레이는 다음과 같이 말했다.[9]

> 내 발명품으로 시카고에 있는 사무실에 앉아 펜을 들고 메시지를 쓸 수 있으며, 펜이 움직일 때 내 실험실에 있는 펜이 동시에 움직여 동일한 문자 및 단어를 동일한 방식으로 형성합니다. 시카고에서 쓰는 내용은 즉시 여기에 복제됩니다. 어떤 언어로든 쓸 수 있고, 코드나 암호를 사용해도 상관없이 여기에 팩시밀리가 생성됩니다. 그림을 그리고 싶다면 똑같습니다. 그림이 여기에 복제됩니다. 신문 기자는 이 장치를 사용하여 철도 사고나 기타 사건의 그림을 기자가 단어로 설명하는 것처럼 전보로 보낼 수 있습니다.

그러나 초기 장치들은 매우 조잡했다.[10][11] 이후 그레이는 인코딩 방식을 변경하고 속도와 정확성을 높이기 위해 4개의 전선을 사용하는 등 여러 개선을 시도했지만,[12][13] 추가 전선은 나중에 폐기되었다.[14] 펄스 기반 시스템의 속도와 정확성을 높여야 했던 그는 더욱 복잡하고 정교한 메커니즘에 대한 많은 특허를 받았다.[15][16][17]

3. 1. 포스터 리치의 개량

19세기 말, 엘리샤 그레이의 조수였던 포스터 리치(Foster Ritchie)는 텔레오토그래프를 수정했다.[21][8][22] 리치는 텔레오토그래프를 텔레라이터라고 불렀는데, 이는 동일한 전화 연결을 통해 복사 또는 통신에 모두 사용할 수 있었다.[23][24][25]

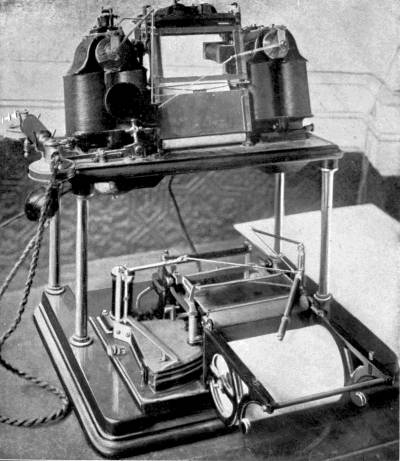

포스터 리치의 텔레오토그래프 수신기 및 송신기


리치는 교류(Alternating_current) 원리를 사용하여 펜을 내려야 할 때마다 라인 전선에 이미 있는 직류 위치 신호 위에 교류 신호를 추가했다.[26] 두 개의 펜 크랭크(기계)(Crank_(mechanism)) 바 각도는 두 개의 검류계(Galvanometer) 위치 신호로 바뀌었고, 이는 수신기의 크랭크 바를 움직여 수신 펜을 움직였다. 직류의 중단은 용지를 전진시켰다.

교류 펜 내림 신호는 매우 중요했지만, 리치는 이 기술의 중요성을 자신의 특허에 공개(또는 보호)하지 못했다. 그레이 내셔널 텔레오토그래프 회사를 대신한 조지 S. 티파니는 교류 신호의 중요성을 이해하고, 리치 이후에 제출한 특허에서[27] 펜 전류 신호에 교류 신호를 중첩하거나 수신기에 의도적인 기계적 진동을 추가하면 정적 펜 및 액추에이터 마찰을 극복하여 펜이 송신기를 완벽하게 따라갈 수 있다고 설명했다. 이 원리는 오늘날 디더(Dither) 형태로 널리 사용된다. 이후 텔레오토그래프 설계[28]는 디더 신호를 독점적으로 사용했다.

이 기술은 효과가 있었고, 티파니는 리치의 특허의 모든 구성적 특징을 피했지만, 동일한 기본 기술을 사용하여 아날로그 텔레오토그래프 원리는 적어도 다음 35년 동안 계속 사용되었다.[22] 1901년 이후의 티파니 특허[28][30]는 메커니즘을 개선했지만 원리는 개선하지 않았다.

리치는 자신의 설계를 영국에서 텔레라이터로 판매했다.[31][32][3]

3. 2. 아날로그 방식의 지속



1893년 엘리샤 그레이의 텔레오토그래프 시스템[18]은 시카고 세계 박람회와 1894년 런던의 왕립 학회 강연회에서 전시될 정도로 개선되었다.[19] 당시 Manufacturer and Builder 기사에는 현재 및 이전 버전이 설명되어 있다.[5] 그레이는 인치당 40단계를 사용했는데, 이는 기술적 어려움을 보여준다. 후기 영화[20]를 보면 작업자가 펜을 빠르게 움직일 때 디지털 시스템에서 초당 약 600-1000 펄스가 생성되었을 것으로 추정되며, 이는 지구 귀환 전화/전신 회선을 사용하는 모든 전기 기계 시스템에 큰 과제였다. 곧 더 정교한 기술이 등장하며, 세기 전환기에 아날로그 방식이 크게 발전하였다.

19세기 말, 텔레오토그래프는 엘리샤 그레이의 전 조수였던 포스터 리치(Foster Ritchie)에 의해 수정되었다.[21][8][22] 리치는 자신의 텔레오토그래프를 텔레라이터라고 불렀으며, 동일한 전화 연결을 통해 복사 또는 통신에 모두 사용할 수 있었다.[23][24][25]

리치는 교류 원리를 이용하여 작동하게 만들었다.[26] 펜을 내려야 할 때마다 라인 전선에 이미 있는 직류 위치 신호 위에 교류 신호를 추가했다. 두 개의 펜 크랭크 바 각도는 두 개의 D'Arsonval 검류계 위치 신호로 바뀌었고, 이는 수신기의 크랭크 바를 움직여 수신 펜을 움직였다. 직류 중단은 용지를 전진시켰다.

교류 펜 내림 신호는 매우 중요했지만, 리치는 이 원리를 자신의 특허에 공개하거나 보호하지 않았다. 그레이 내셔널 텔레오토그래프 회사의 조지 S. 티파니는 교류 신호의 중요성을 이해하고, 리치 이후 제출한 특허에서[27] 펜 전류 신호에 교류 신호를 중첩하거나 수신기에 의도적인 기계적 진동을 추가하면 정적 펜 및 액추에이터 마찰을 극복하고 펜이 송신기를 완벽하게 따라갈 수 있다고 설명했다. 이 원리는 오늘날 디더(Dither#cite_note-1|dither) 형태로 널리 사용된다. 디더 신호는 자기 이력 현상과 정적 마찰을 모두 극복할 수 있어 기계적 진동보다 선호되었으며, 이후 텔레오토그래프 설계[28]는 이를 독점적으로 사용했다.

티파니는 리치 특허의 구성적 특징을 피했지만, 동일한 기본 기술을 사용했으며, 아날로그 텔레오토그래프 원리는 적어도 35년 동안 계속 사용되었다.[22] 1935년경 프릭 미술 참고 도서관에 설치된 것들에서도 사용되었으며,[29] [https://ids.si.edu/ids/deliveryService?id=NMAH-MAH-30392 내부 보기]에서 확인할 수 있다. 1901년 이후 티파니 특허[28][30]는 메커니즘을 개선했지만, 원리는 개선하지 않았다.

리치는 자신의 설계를 영국에서 텔레라이터로 판매했다.[31][32][3] 전화와 리치의 텔레오토그래프를 동일 회선으로 동시에 사용할 수 있다는 주장은 교류 펜 제어 신호와 전화 신호 간 간섭을 예상할 때 의심스러우며, 리치 특허에도 반대되는 진술이 있다.[23] 당시 설명[24]에서는 작업을 별도로 설명하고, 전화 사용 중에는 텔레오토그래프 연결이 끊긴다고 언급하지 않았다.[25]

1901년 이후 상업용 텔레오토그래프의 모든 이미지는 리치가 개척한 개방 루프 아날로그 장치를 묘사한다. 티파니가 1916년에 서보 기구 제어 텔레오토그래프를 설계했지만,[33] 상용화 여부는 불분명하다.

4. 활용

텔레오토그래프는 은행, 병원 등에서 빠르고 정확한 정보 전달을 위해, 철도역에서는 열차 운행 보고서 전달을 위해 사용되었다.[34][35] 1911년 트라이앵글 셔츠웨이스트 공장 화재 당시 노동자들에게 경고를 전달하는 데 사용되기도 했다.

텔레오토그래프의 샘플 작업


영화에서도 텔레오토그래프 기계가 등장하는 모습을 볼 수 있다. 텔레오토그래프와 유사한 기계는 오늘날에도 여전히 사용되고 있으며, 올포인트 펜이나 롱펜 등이 그 예시이다.[36] 텔레오토그래프 주식회사는 여러 번 이름을 변경하다 제록스에 흡수되었다.

4. 1. 다양한 분야에서의 활용

텔레오토그래프는 원거리에서 서명을 전송하는 데 매우 인기가 있어, 은행 및 대형 병원에서 의사의 지시와 환자 정보를 빠르고 정확하게 전송하는 데 사용되었다.

텔레오토그래프 시스템은 여러 주요 철도역에 설치되어 연동 장치에서 역의 여러 부분으로 열차 운행에 대한 수기 보고서를 전달했다.[34][35] 그랜드 센트럴 터미널의 텔레오토그래프 네트워크는 1960년대까지 주 컨코스에 공공 디스플레이를 포함했다. 시카고 유니언 역의 유사한 시스템도 1970년대까지 운영되었다.

1911년에는 텔레오토그래프가 10층의 노동자들에게 2개 층 아래에서 발생한 트라이앵글 셔츠웨이스트 공장 화재에 대해 경고하는 데 사용되었다.

1956년 영화 ''지구 대 플라잉 소서''에서 텔레오토그래프 기계가 기계 번역기의 출력 장치로 스크립트를 쓰는 예시를 볼 수 있다. 1936년 영화 ''죄인은 모든 것을 가져간다''에서는 사무실에서 비서에게 지시 사항을 비밀리에 전달하는 데 사용되는 모습을 보여준다.

텔레오토그래프와 같은 기계는 오늘날에도 여전히 사용되고 있다. 올포인트 펜은 현재 사용되고 있으며 미국에서 수만 명의 유권자를 등록하는 데 사용되었고,[36] 작가 마가렛 애트우드가 고안한 발명품인 롱펜은 작가가 원거리에서 책에 서명하는 데 사용된다.

4. 2. 주요 사건

텔레오토그래프 시스템은 여러 주요 철도역에 설치되어 연동 장치에서 역의 여러 부분으로 열차 운행에 대한 수기 보고서를 전달했다.[34][35] 그랜드 센트럴 터미널의 텔레오토그래프 네트워크는 1960년대까지 주 컨코스에 공공 디스플레이를 포함했고, 시카고 유니언 역의 유사한 시스템은 1970년대까지 운영되었다.

1911년에는 텔레오토그래프가 10층의 노동자들에게 2개 층 아래에서 발생한 트라이앵글 셔츠웨이스트 공장 화재에 대해 경고하는 데 사용되었다.

1956년 영화 ''지구 대 플라잉 소서''에서 텔레오토그래프 기계가 기계 번역기의 출력 장치로 스크립트를 쓰는 예시를 볼 수 있다. 1936년 영화 ''죄인은 모든 것을 가져간다''에서는 사무실에서 비서에게 지시 사항을 비밀리에 전달하는 데 사용되는 모습을 보여준다.

텔레오토그래프 주식회사는 여러 번 이름을 변경했다. 1971년에 아덴/메이페어에 인수되었고, 1993년에는 단카 인더스트리즈가 회사를 인수하여 ''단카/옴니팩스''로 이름을 변경했다. 1999년에는 제록스가 회사를 인수하여 ''옴니팩스 부서''라고 불렀으며, 이후 이 부서는 회사에 흡수되었다.

5. 현대적 의의

텔레오토그래프는 원거리에서 서명을 전송하는 데 널리 사용되었으며, 은행 및 대형 병원에서 의사의 지시와 환자 정보를 빠르고 정확하게 전달하는 데 활용되었다. 또한, 여러 주요 철도역에 설치되어 연동 장치에서 역의 여러 부분으로 열차 운행에 대한 수기 보고서를 전달했다.[34][35]

오늘날에도 텔레오토그래프와 유사한 기계들이 사용되고 있다. 올포인트 펜은 미국에서 수만 명의 유권자 등록에 사용되었고,[36] 마거릿 애트우드가 고안한 롱펜은 작가가 원거리에서 책에 서명하는 데 사용된다.

5. 1. 옴니팩스와 롱펜

텔레오토그래프는 원거리에서 서명을 전송하는 데 매우 인기가 있었으며, 은행 및 대형 병원에서 의사의 지시와 환자 정보를 빠르고 정확하게 전송하는 데 사용되었다.

텔레오토그래프 시스템은 여러 주요 철도역에 설치되어 연동 장치에서 역의 여러 부분으로 열차 운행에 대한 수기 보고서를 전달했다.[34][35] 그랜드 센트럴 터미널의 텔레오토그래프 네트워크는 1960년대까지 주 컨코스에 공공 디스플레이를 포함했다.

1956년 영화 ''지구 대 플라잉 소서''에서 텔레오토그래프 기계가 기계 번역기의 출력 장치로 스크립트를 쓰는 예시를 볼 수 있다. 1936년 영화 ''죄인은 모든 것을 가져간다''에서는 사무실에서 비서에게 지시 사항을 비밀리에 전달하는 데 사용되는 모습을 보여준다.

텔레오토그래프 주식회사는 여러 번 이름을 변경했다. 1971년에 아덴/메이페어에 인수되었다. 1993년에는 단카 인더스트리즈가 회사를 인수하여 ''단카/옴니팩스''로 이름을 변경했다. 1999년에는 제록스가 회사를 인수하여 ''옴니팩스 부서''라고 불렀으며, 이후 이 부서는 회사에 흡수되었다.

텔레오토그래프와 같은 기계는 오늘날에도 여전히 사용되고 있다. 올포인트 펜은 현재 사용되고 있으며 미국에서 수만 명의 유권자를 등록하는 데 사용되었으며,[36] 작가 마거릿 애트우드가 고안한 발명품인 롱펜은 작가가 원거리에서 책에 서명하는 데 사용된다.

6. 특허



텔레오토그래프의 발명은 1888년 7월 31일에 특허를 받은 미국 엔지니어 엘리샤 그레이(Elisha Gray)의 공으로 여겨진다. 그레이의 특허는 텔레오토그래프가 "두 개의 전선 회로를 통해 자신의 필체를 먼 지점으로 전송할 수 있게 한다"고 명시했다.[3]

그레이의 초기 특허[6][7]는 공통 접지 연결을 통해 두 개의 선 회로에서 필요한 기능을 수행하는 장치를 보여준다. 펄스는 각 전선을 통해 전송되어 펜 움직임의 작은 단계를 신호했다. 기준 직류의 순간적인 전류 중단은 펜 올림/내림 및 용지 공급을 신호했고, 극성 변화는 펜 움직임 방향을 인코딩하는 데 사용되었다.

1888년 ''The Manufacturer & Builder'' (Vol. 24: No. 4: pages 85–86)의 인터뷰에서 그레이는 다음과 같이 말했다.[9]

> 내 발명품으로 시카고에 있는 사무실에 앉아 펜을 들고 메시지를 쓸 수 있으며, 펜이 움직일 때 내 실험실에 있는 펜이 동시에 움직여 동일한 문자 및 단어를 동일한 방식으로 형성합니다. 시카고에서 쓰는 내용은 즉시 여기에 복제됩니다. 어떤 언어로든 쓸 수 있고, 코드나 암호를 사용해도 상관없이 여기에 팩시밀리가 생성됩니다. 그림을 그리고 싶다면 똑같습니다. 그림이 여기에 복제됩니다. 신문 기자는 이 장치를 사용하여 철도 사고나 기타 사건의 그림을 기자가 단어로 설명하는 것처럼 전보로 보낼 수 있습니다.

그러나 이 초기 장치들은 쓸모없을 정도로 조잡했다.[10][11] 그의 후속 개선 사항 중 일부[12][13]는 인코딩 방식을 변경했다. 그들은 또한 속도와 정확성을 높이기 위해 4개의 전선을 사용한다고 언급했지만, 추가 전선은 나중에 폐기되었다.[14]

19세기 말에 텔레오토그래프는 전 그레이 조수였던 포스터 리치(Foster Ritchie)에 의해 수정되었다.[21][8][22] 텔레라이터라고 부르는 리치의 텔레오토그래프는 동일한 전화 연결을 통해 복사 또는 통신에 모두 사용할 수 있었다.[23][24][25]

리치는 교류(Alternating_current) 원리로 돌아가서 작동하게 만들었다.[26] 그는 펜을 내려야 할 때마다 라인 전선에 이미 있는 직류 위치 신호 위에 교류 신호를 추가하여 이를 수행했다.
