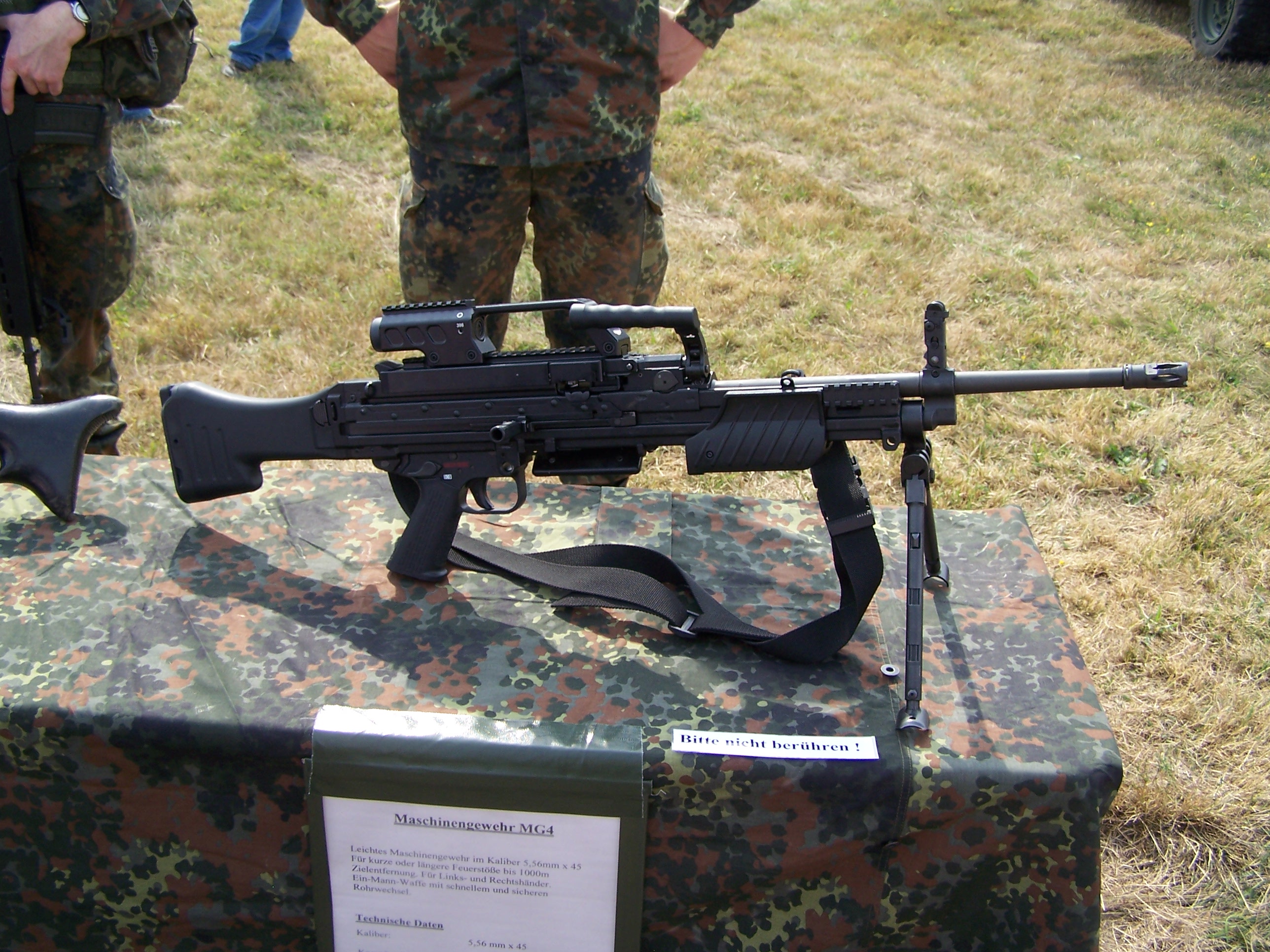

헤클러운트코흐 MG4

3. 구조

MG4는 공랭식, 벨트 급탄식, 가스 작동 경기관총으로, 회전 노리쇠 방식으로 작동한다. 미니미 경기관총과 유사한 구조를 가지고 있다.

안전 장치는 사격 모드 선택 레버와 통합되어 있으며, "안전" 위치로 설정하면 방아쇠가 기계적으로 차단되고 노리쇠가 장전 위치에서 잠긴다. 노리쇠가 완전히 뒤로 당겨지지 않았을 때 발생할 수 있는 오발(실수로 발사)을 방지하는 자동 메커니즘이 있다. 또한, 탄약이 완전히 약실에 장전될 때까지 공이가 탄약 뇌관에 닿을 수 없도록 설계되었다.

약실 폐쇄는 볼트를 회전시켜서 하는 회전 볼트 록킹 방식이며, 작은 회전 각도로 고정할 수 있도록 마이크로 록킹 래그가 장착되어 있다.

3. 1. 급탄

MG 42 계열 기관총과 마찬가지로 벨트는 오른쪽으로 배출되고, 탄피는 아래로 배출되지만, 오른쪽으로도 배출할 수 있다.

5.56x45mm NATO탄을 사용하는 분대 지원 화기인 벨기에제 미니미 경기관총이나 이스라엘제 IMI 네게브와 외형이 흡사하지만, 앞의 두 종류와 달리 G36 등의 돌격 소총 탄창으로는 급탄할 수 없으며, 벨트 링크로만 급탄할 수 있다.^[3] 빈 탄피는 아래로 배출되지만, 오른쪽으로도 배출할 수 있다.^[3]

3. 2. 총열

MG4는 망치 단조 방식으로 제작된 퀵 체인지 배럴을 가지고 있으며, 뜨거울 때 보호 장갑 없이도 안전하게 교체할 수 있다. 운반 손잡이는 배럴 교체 그립 역할을 겸한다. 배럴 어셈블리의 무게는 1.8kg이다. MG4는 배럴 어셈블리 간의 영점 이동을 고려하여 조준경을 기계적으로 조절할 수 있다.

3. 3. 조준 장치

MG4의 표준 가늠자-가늠쇠는 100m 간격으로 최대 1000m까지 사거리 조절이 가능하다. 접이식 가늠쇠는 총열 뭉치(배럴 어셈블리)에 장착되어 있으며, 풍향 및 고도 조절이 기계적으로 가능하다. 조준선 반경은 602mm이다. 광학 조준경, 야간 조준경, 레이저 포인터 등은 리시버 급탄 트레이 덮개에 있는 MIL-STD-1913 피카티니 레일에 장착할 수 있다. 독일 연방군 모델은 3배율 조준경을 장착한다.

3. 4. 기타

MG4는 휴대성을 위해 접이식 개머리판을 채택했으며, 리시버 왼쪽으로 접을 수 있다. 개머리판을 접은 상태에서도 정상 작동한다. 개머리판 내부에는 야전 청소 도구가 보관되어 있다. 안정적인 사격을 위해 0.7kg 무게의 접이식 양각대가 기본 장착되어 있다. 또한, 지지 인터페이스가 통합되어 있어 MG4를 표준 미국 M122A1 삼각대에 장착하여 정확성과 안정성을 높일 수 있다.

4. 운용

독일 연방군 분대에 배치된 MG3다목적 기관총을 대체하여(MG3은 차량 탑재 등 다른 용도로 사용) 빠르게 교체가 진행되고 있다. 푸마 장갑보병전투차의 무장으로도 사용된다. 독일 외에는 스페인 육군에서 채택되었다.

5.56 mm 구경의 분대 지원 화기 시장은 이미 FN 미니미나 IMI 네게브에 의해 점유되어 수출 채용 국가는 적다. 탄띠 급탄 전용으로 탄창 급탄 기구를 갖추지 않은 점, 무게가 무거운 점, 사용 실적이 없는 점 등은 미니미에 비해 열세인 부분으로 꼽힌다.

5. 파생형

• MG4 (HK123): 독일 연방군에 채용된 기본형이다. 5.56×45mm NATO 탄을 사용한다.
• MG4E (HK123E): MG4의 수출형으로, 약간 더 가볍고 발사 속도를 조절할 수 있다. "E"는 "수출(Export)"을 의미한다. 2007년 스페인 육군이 제식 경기관총으로 채택했으며, 스페인 국방부는 1,800~2,000정을 주문했다.^[2][3][4]
• MG4 Vehicle Weapon (HK123 Vehicle Weapon): 차량 탑재 또는 동축 기관총으로 사용되는 MG4의 변형이다. 개머리판, 가늠자 등이 없고, 원격 발사 장치 등을 장착할 수 있다.
• MG4K (HK123K): MG4의 단축형이다.
• MG4KE (HK123KE): MG4K의 수출형이다.

• MG4 A3: 독일 연방군의 현대화 개량형으로, 4배율 광학 조준경 등 헤클러&코흐 MG5의 요소를 도입했다. 시험 중에 있다.^[5]
• 헤클러&코흐 MG5(HK121): 7.62×51mm NATO 탄을 사용하는 다목적 기관총이다. MG4를 기반으로 제작되었으며, 독일 연방군의 제식 다목적 기관총이다.

• H&K MG4E: 경량화된 수출 사양. 스페인 육군에 채용되었다.
• H&K MG4K: 총열 단축형.
• H&K MG4KE: H&K MG4K의 수출 사양.
• H&K MG4 차량 탑재형: AFV의 동축 기관총 전용 모델. 개머리판, 덮개, 양각대가 없다.
• H&K MG5: MG4를 7.62x51mm NATO탄 사양으로 만든 것이다(예: 미니미 경기관총에 대한 Mk 48). 총열 덮개, 로딩 인디케이터, 접이식 개머리판 미세 조정 기능 등이 추가되었다. 발사 속도는 3단계로 조절 가능하다. MG3용 삼각대에 탑재할 수 있다. 현재 독일 연방군에서 MG3를 대체하고 있다.

6. 채택 국가

7. 미디어

MG4는 여러 게임 및 미디어 매체에 등장한다.

7. 1. 게임

• Alliance of Valiant Arms(AVA): 게임 내 병과인 "라이플맨"의 주 무기로 MG4KE가 등장한다.^[14]
• Bullet force: 게임 내에서 사용 가능한 무기로 등장한다.^[15]
• OPERATION7:^[16]
• 콜 오브 듀티 시리즈
• * 콜 오브 듀티: 모던 워페어 2: 캠페인, 멀티플레이에서 사용 가능하다. 캠페인에서는 러시아 연방군이 장비하고 있다.^[17]
• * 콜 오브 듀티: 모던 워페어: MG5가 "M91"이라는 명칭으로 등장한다. 캠페인, 멀티플레이에서 사용 가능하다. 캠페인에서는 미국 해병대가 장비하고 있다.^[18]
• 스페셜 포스 2: 과금 무기로 등장한다.^[19]
• 소녀전선: 별 5 전술 인형으로 "Gr MG4"라는 이름으로 등장한다. 또한, MG5도 별 5 전술 인형 "Gr MG5"로 등장하고 있다.
• 배틀필드 시리즈
• * 배틀필드 4: 캠페인, 멀티플레이에서 사용 가능하다.
• * 배틀필드 하드라인: 각 맵 한정 배틀 픽업으로 등장한다.
