1. 개요
2. SCSI
- 2.1. 병렬 SCSI
- 2.2. SCSI 이니시에이터
3. 파이버 채널
4. 인피니밴드
5. ATA
6. SAS 및 SATA
- 6.1. eSATA
7. 메인프레임 채널 I/O
참조

1. 개요

호스트 어댑터는 호스트 시스템과 주변 장치 또는 스토리지 시스템을 연결하는 인터페이스 카드이다. SCSI, 파이버 채널, 인피니밴드, ATA, SAS, SATA 등 다양한 종류가 있으며, 각 기술은 사용 분야와 전송 속도에서 차이를 보인다. SCSI 호스트 어댑터는 SCSI 장치와 호스트 시스템 간의 통신을 관리하며, 파이버 채널 HBA는 스토리지 영역 네트워크(SAN)에서 서버와 스토리지 장치를 연결하는 데 사용된다. 또한, 메인프레임 환경에서는 채널 I/O라는 용어로 호스트 어댑터를 지칭하며, 이는 CPU와 독립적으로 메모리에 접근하여 주변 장치와의 통신을 수행한다.

더 읽어볼만한 페이지

SCSI - 논리 블록 주소 지정
논리 블록 주소 지정(LBA)은 운영체제가 저장 장치의 데이터 블록에 접근하기 위해 물리적인 CHS 주소 대신 사용하는 주소 지정 방식으로, 운영체제가 하드웨어 복잡성을 추상화하고 데이터를 일관되게 관리하도록 하며, 섹터를 정수 인덱스로 관리하고, RAID나 SAN 환경에서는 복잡한 주소 변환이 발생하며, BIOS의 LBA 지원 발전과 LBA48 방식과 관련된다.
SCSI - 디스크 어레이 컨트롤러
디스크 어레이 컨트롤러는 컴퓨터 시스템에서 디스크 드라이브 어레이를 관리 및 제어하는 하드웨어 장치로, 호스트 어댑터 및 디스크 드라이브와 통신하며 RAID 구성과 같은 고급 기능을 제공하고 운영체제를 통해 관리된다.
컴퓨터 버스 - NMEA 0183
NMEA 0183은 선박용 GPS, 자동식별장치(AIS) 등 항해 장비에서 데이터를 송수신하는 데 사용되는 ASCII 기반의 직렬 통신 프로토콜로, RS-422 전기 표준을 사용하며, 문장 형태의 데이터를 통해 정보를 전달하고, 물리 계층, 데이터 링크 계층, 애플리케이션 계층의 3가지 레이어로 구성되어 다양한 소프트웨어에서 지원된다.
컴퓨터 버스 - 인피니밴드
인피니밴드는 고성능 컴퓨팅 환경에서 서버, 스토리지, 네트워크 장치 간 고속 데이터 전송을 위한 직렬 통신 기술로, 슈퍼컴퓨터나 데이터 센터에서 주로 사용되지만 이더넷 기반 기술과의 경쟁 및 새로운 컴퓨팅 환경에 대한 적응이라는 과제를 안고 있다.

호스트 어댑터
기본 정보

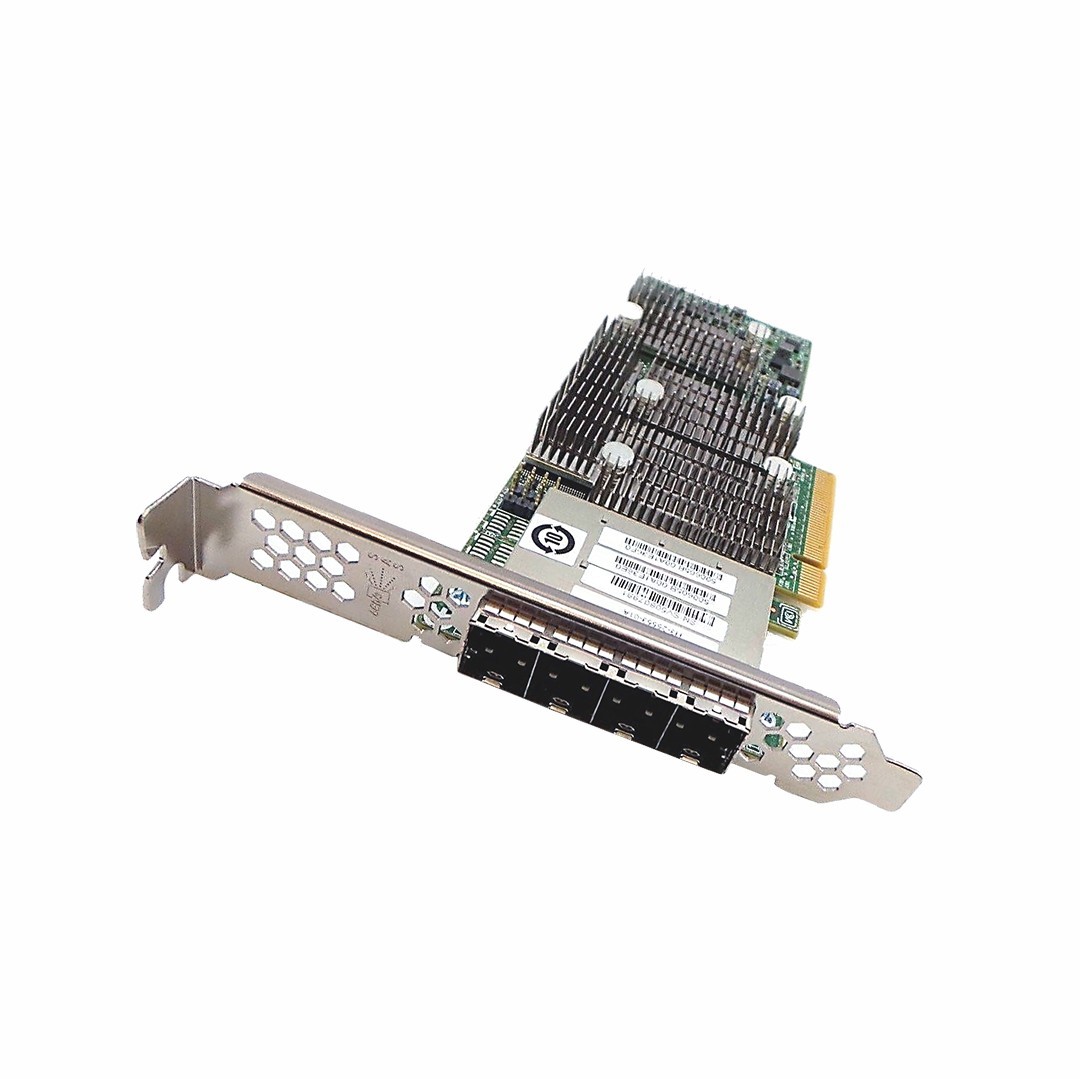

호스트 어댑터 카드
유형	하드웨어
설명	컴퓨터 시스템과 다른 네트워크 또는 저장 장치 간의 연결을 제공하는 회로 기판 또는 칩
기능
주요 기능	시스템 버스와 장치 컨트롤러 간의 인터페이스 제공
지원 장치	하드 디스크 드라이브 솔리드 스테이트 드라이브 테이프 드라이브 네트워크 장치
인터페이스 유형
일반적인 인터페이스	ATA SATA SCSI SAS 파이버 채널 이더넷
추가 정보
다른 이름	호스트 버스 어댑터 (HBA)
역할	데이터 전송 및 통신 관리
사용 분야	서버 워크스테이션 스토리지 시스템

2. SCSI

'''SCSI'''(Small Computer System Interface)는 컴퓨터와 주변 장치 간의 데이터 전송을 위한 병렬 인터페이스 표준이다. SCSI 호스트 어댑터는 호스트 시스템과 SCSI 장치를 연결하며, 서비스 및 작업 통신을 관리한다.^[2] 일반적으로 운영 체제에 연결된 장치 드라이버가 호스트 어댑터를 제어한다.

SCSI 트랜잭션에 필요한 전자 회로와 펌웨어를 갖추고 BIOS도 갖추고 있다. BIOS는 SCSI 장치로부터의 부팅뿐만 아니라 HBA 자체의 설정도 가능하게 한다.

컴퓨터는 둘 이상의 호스트 어댑터를 포함할 수 있으며, 이를 통해 사용 가능한 SCSI 장치의 수를 크게 늘릴 수 있다.

주요 SCSI 어댑터 제조업체로는 HP(Hewlett-Packard), ATTO Technology, Promise Technology, Adaptec, LSI Corporation 등이 있다. LSI, Adaptec, ATTO는 SAS 및/또는 SATA 연결이 포함되어 SCSI 지원이 부족한 Apple Mac, 인텔 PC 및 로우 프로파일 마더보드에 맞는 PCIe SCSI 어댑터를 제공한다.

2. 1. 병렬 SCSI

일반적인 병렬 SCSI 하위 시스템에서는 각 장치에 고유한 숫자 ID가 할당된다. 일반적으로 호스트 어댑터는 SCSI ID 7로, SCSI 버스에서 가장 높은 우선순위를 가진다(SCSI ID가 낮아질수록 우선순위가 낮아진다. 16비트 또는 "와이드" 버스에서는 ID 8이 가장 낮은 우선순위를 가지는데, 이는 8비트 또는 "좁은" 버스와의 호환성을 유지하기 위함이다).^[2] 호스트 어댑터는 SCSI 이니시에이터 역할을 하며, 다른 SCSI 장치에 명령을 내린다.

2. 2. SCSI 이니시에이터

호스트 어댑터는 일반적으 다른 SCSI 장치에 명령을 내리는 SCSI 이니시에이터 역할을 한다.^[2]

3. 파이버 채널

"호스트 버스 어댑터"(HBA)라는 용어는 파이버 채널 인터페이스 카드를 지칭하는 데 사용될 수 있다. 이 경우, 파이버 채널 스토리지 영역 네트워크(SAN)의 장치가 서로 데이터를 통신할 수 있도록 서버를 스위치 또는 스토리지 장치에 연결하거나, 여러 스토리지 시스템 또는 서버를 연결할 수 있다.^[2] 파이버 채널 HBA는 오픈 시스템, 컴퓨터 아키텍처 및 PCI 및 SBus (현재는 사용되지 않음)를 포함한 버스에서 사용할 수 있다.

각 파이버 채널 HBA는 고유한 월드 와이드 네임(WWN)을 가지며, 이는 IEEE에서 할당한 OUI를 사용한다는 점에서 이더넷 MAC 주소와 유사하다. 그러나 WWN은 더 길다(8바이트). HBA에는 노드 WWN (WWNN)과 포트 WWN (WWPN) 두 가지 유형이 있다. 전자는 호스트 버스 어댑터의 모든 포트에서 공유되고, 후자는 각 포트마다 고유하다. HBA 모델은 1 Gbit/s, 2 Gbit/s, 4 Gbit/s, 8 Gbit/s, 10 Gbit/s, 16 Gbit/s, 20 Gbit/s 및 32 Gbit/s 등 다양한 속도로 제공된다.

주요 파이버 채널 HBA 제조업체는 QLogic과 Broadcom이다. 2009년 중반 기준으로, 이들 공급업체는 시장의 약 90%를 점유했다.^[4]^[5] 다른 제조업체로는 Agilent, ATTO, Brocade가 있다.

4. 인피니밴드

인피니밴드는 고성능 컴퓨팅 및 엔터프라이즈 데이터 센터에서 사용되는 고속 통신 기술이다. 호스트 채널 어댑터(HCA)라는 용어는 일반적으로 인피니밴드 인터페이스 카드를 설명하는 데 사용된다.^[2]

5. ATA

ATA 호스트 어댑터는 대부분의 최신 PC 마더보드에 통합되어 있다. 흔히 이들을 잘못하여 "디스크 컨트롤러"라고 부르기도 하지만, 컴퓨터가 주변 장치 버스와 통신할 수 있도록 하는 구성 요소에 대한 올바른 용어는 "호스트 어댑터"이다. 올바른 디스크 컨트롤러는 "디스크"만 동일한 버스와 통신할 수 있도록 한다.

6. SAS 및 SATA

SAS(직렬 연결 SCSI)와 SATA(직렬 ATA)는 각각 SCSI와 ATA의 직렬 인터페이스 버전이다. SAS는 이전 세대 병렬 SCSI(PAS)를 대체하며, Ultra320을 능가하는 최고 성능의 SCSI 기술이다.^[1] SATA는 연결 옵션 측면에서 SAS와 유사한 기술로, 일부 HBA는 SAS 및 SATA 장치를 모두 연결할 수 있는 단일 커넥터를 제공한다.^[1] 주요 SAS/SATA 어댑터 제조업체로는 Promise Technologies, Adaptec, HP, QLogic, Areca, LSI, ATTO Technology 등이 있다.^[1]

6. 1. eSATA

eSATA(외부 직렬 ATA)는 외부 저장 장치를 연결하기 위한 직렬 ATA 인터페이스의 한 종류이다. 모든 SATA 호환 디스크 컨트롤러와 마더보드에 eSATA 포트가 있는 것은 아니므로, 어댑터를 사용하여 내부 SATA 포트에 eSATA 장치를 연결할 수 있다.

7. 메인프레임 채널 I/O

메인프레임 컴퓨터 분야에서는 "호스트 어댑터" 또는 "호스트 버스 어댑터"라는 용어를 사용하지 않았다. 1960년대부터 CPU와 병렬로 메인 메모리에 독립적으로 접근할 수 있는 별도의 프로세서인 채널 I/O를 통해 유사한 목표가 달성되었다. 이는 현대 개인용 컴퓨터의 직접 메모리 접근(DMA)와 유사하다. 채널 I/O는 제어 CPU의 지시에 따라 자체 I/O 전용 컴퓨터 프로그램을 실행한다.

채널 I/O가 주변 장치와 통신하기 위해 사용하는 프로토콜에는 ESCON과 최신 FICON 등이 있다. 주요 공급 업체로는 브로케이드, 시스코 시스템즈 등이 있다.
