DDR2 SDRAM은 2003년에 출시된 더블 데이터 레이트 2 동기식 동적 랜덤 액세스 메모리 유형이다. DDR2는 메모리 칩과 모듈 규격으로 나뉘며, 칩 규격은 최대 동작 주파수를, 모듈 규격은 탑재된 칩의 전송 속도를 나타낸다. DDR2는 DDR SDRAM보다 높은 대역폭과 낮은 전압을 제공하며, 240핀 DIMM 또는 200핀 SO-DIMM 형태로 제공된다. DDR2는 2004년부터 개인용 컴퓨터에 사용되었으며, 2006년 이후 주류 메모리 규격이 되었으나, DDR3 SDRAM의 등장으로 인해 점차 대체되었다.
더 읽어볼만한 페이지
SDRAM - DDR SDRAM DDR SDRAM은 클럭 신호의 상승 및 하강 엣지에서 데이터를 전송하여 SDRAM의 대역폭을 두 배로 늘리는 메모리 기술로, 삼성전자가 최초로 상용화한 후 JEDEC에 의해 표준화되었으며, DDR2, DDR3, DDR4, DDR5 등으로 발전하며 성능이 향상되었다.
SDRAM - XDR DRAM 옥탈 데이터 속도 기술로 클럭당 8비트를 전송하여 높은 데이터 전송 속도를 제공하는 XDR DRAM은 DRSL 기술을 통해 저전력과 고성능을 달성하고 8뱅크 메모리, 점대점 연결, CSP 패키징 기술을 특징으로 하며 플레이스테이션 3에 사용되었다.
DDR2 SDRAM의 규격에는 메모리 칩 규격과 메모리 모듈 규격 두 가지가 있다. 메모리 칩 규격은 최대 동작 주파수를, 메모리 모듈 규격은 탑재된 메모리 칩의 전송 속도를 나타낸다.
DDR2 SDRAM은 이전 세대인 DDR SDRAM에 비해 프리페치(Prefetch) 길이가 증가했다. DDR SDRAM의 프리페치 길이는 2비트였지만, DDR2 SDRAM에서는 4비트로 늘어났다. 이러한 변화로 DRAM 어레이 접근 속도를 두 배로 늘리지 않고도 데이터 버스를 통해 데이터를 전송하는 속도를 두 배로 늘릴 수 있었다.
DDR2의 버스 주파수는 전기 인터페이스 개선, 온다이 터미네이션, 프리페치 버퍼 및 오프칩 드라이버에 의해 향상되었다. 그러나 지연 시간은 크게 증가했다. DDR SDRAM은 일반적으로 2~3 버스 사이클 사이의 읽기 지연 시간을 가지는 반면, DDR2는 3~9 사이클의 읽기 지연 시간을 가질 수 있으며, 일반적인 범위는 4~6 사이이다. 따라서 DDR2 메모리는 동일한 지연 시간을 얻기 위해 두 배의 데이터 속도로 작동해야 한다.
DDR2 칩은 이전의 DDR SDRAM 및 SDR SDRAM에서 사용되던 TSSOP 패키지보다 비싸고 조립하기 어려운 BGA 패키지로 포장되었다. 이는 더 높은 버스 속도에서 신호 무결성을 유지하기 위한 조치였다.
전력 소비는 다이 축소를 통한 개선된 제조 공정으로 인해 감소했으며, 작동 전압은 DDR의 2.5V에 비해 1.8V로 낮아졌다. 낮은 메모리 클록 주파수는 최고 가용 데이터 속도를 필요로 하지 않는 애플리케이션에서 전력 감소를 가능하게 했다. JEDEC[5]에 따르면 권장 최대 전압은 1.9볼트이며, 메모리 안정성이 문제될 때 절대 최대값으로 간주해야 한다. 또한 JEDEC는 메모리 모듈이 영구적인 손상을 입기 전에 최대 2.3볼트까지 견뎌야 한다고 명시한다.
모듈의 동작 전원 전압은 1.8V로, 이전 규격인 DDR SDRAM의 2.5V/2.6V에 비해 낮다. 이러한 전압 감소로 높은 스루 레이트와 소비 전력 감소, 발열 감소 효과를 얻었다. 동작 전원 전압 차이로 인해 DDR SDRAM 모듈과는 호환되지 않는다.
일반적인 DDR2 외에도 저전압 버전도 존재한다.
'''LV-DDR2''' ('''DDR2L'''): 1.5V로 동작한다.
'''LPDDR2''': 1.2V로 동작한다.
2. 1. 표준 규격 표
규격
메모리 클럭 (MHz)
버스 클럭 (MHz)
전송 속도 (GB/초)
DDR2-400
PC2-3200
100
200
3.200
DDR2-533
PC2-4200
133
266
4.267
DDR2-667
PC2-5300
166
333
5.333
DDR2-800
PC2-6400
200
400
6.400
DDR2-900
PC2-7200
225
450
7.200
DDR2-1000
PC2-8000
250
500
8.000
DDR2-1066
PC2-8500
266
533
8.533
DDR2-1150
PC2-9200
287
575
9.200
DDR2-1200
PC2-9600
300
600
9.600
DDR2-1333
PC2-10664
333
666
10.6
칩 "DDR2-800" 모듈 "PC2-6400" 이후(숫자가 클수록 최신)는 칩 규격 "DDR2-1066"을 제외하고 JEDEC에서 규격이 제정되지 않은 독자 사양이다.
표준 이름
메모리 클럭 (MHz)
순환 주기 (ns)
입출력 버스 클럭 (MHz)
데이터 속도 (MT/s)
모듈 이름
최고 전송률 (MB/s)
타이밍[12][13] (CL-tRCD-tRP)
CAS 레이턴시 (ns)
DDR2-400B DDR2-400C
100
10
200
400
PC2-3200
3200
3-3-3 4-4-4
15 20
DDR2-533B DDR2-533C
133⅓
7½
266⅔
533⅓
PC2-4200*
4266⅔
3-3-3 4-4-4
11¼ 15
DDR2-667C DDR2-667D
166⅔
6
333⅓
666⅔
PC2-5300*
5333⅓
4-4-4 5-5-5
12 15
DDR2-800C DDR2-800D DDR2-800E
200
5
400
800
PC2-6400
6400
4-4-4 5-5-5 6-6-6
10 12½ 15
DDR2-1066E DDR2-1066F
266⅔
3¾
533⅓
1066⅔
PC2-8500*
8533⅓
6-6-6 7-7-7
11¼ 13⅛
컴퓨터에 사용하기 위해 DDR2 SDRAM은 240핀과 단일 위치 노치가 있는 DIMM 형태로 제공된다. 노트북 DDR2 SO-DIMM은 200핀이며, 종종 지정에 추가적인 '''S'''로 식별된다. DIMM은 최대 전송 용량(대역폭)으로 식별된다.
일부 제조업체는 JEDEC에서 제안한 해당 이름 대신 DDR2 모듈을 PC2-4300, PC2-5400 또는 PC2-8600으로 레이블을 지정한다.[9]
DDR2-xxx는 데이터 전송 속도를 나타내며, 원시 DDR 칩을 설명하는 반면, PC2-xxxx는 이론적 대역폭(마지막 두 자리가 잘림)을 나타내며, 조립된 DIMM을 설명하는 데 사용된다. 대역폭은 초당 전송 수에 8을 곱하여 계산하는데, 이는 DDR2 메모리 모듈이 64개의 데이터 비트 너비인 버스로 데이터를 전송하기 때문이며, 1바이트가 8비트로 구성되므로 전송당 8바이트의 데이터와 같다.

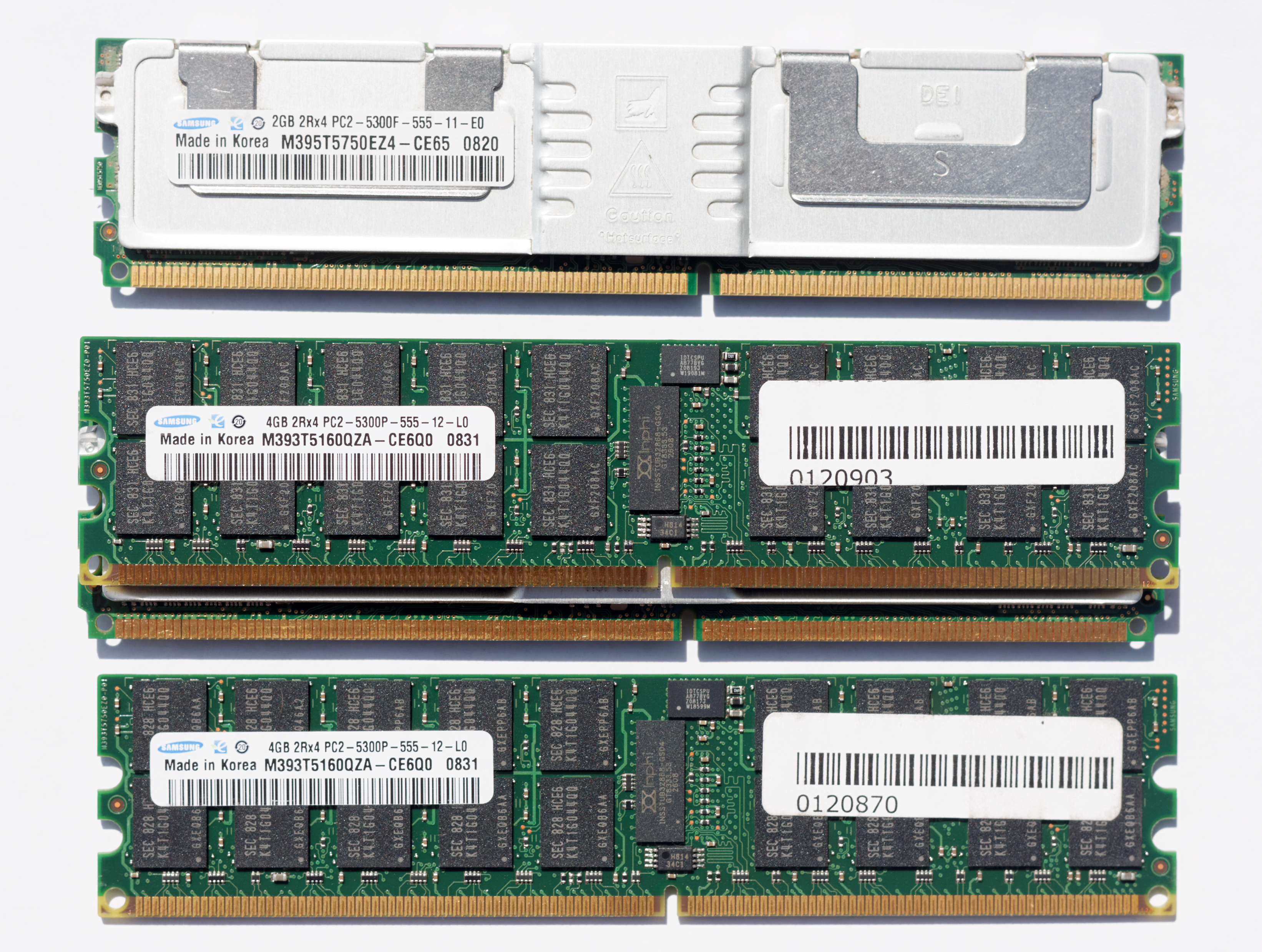

DDR2 '''P''' vs '''F''' ''서버'' DIMM의 노치 위치 비교
대역폭 및 용량 변형 외에도 모듈은 다음 기능을 가진다.
ECC를 선택적으로 구현할 수 있다. 이는 사소한 오류를 수정하고 주요 오류를 감지하여 신뢰성을 높이기 위해 사용되는 추가 데이터 바이트 레인이다. ECC가 있는 모듈은 지정에 추가적인 ECC로 식별된다. (예: PC2-4200 ECC)

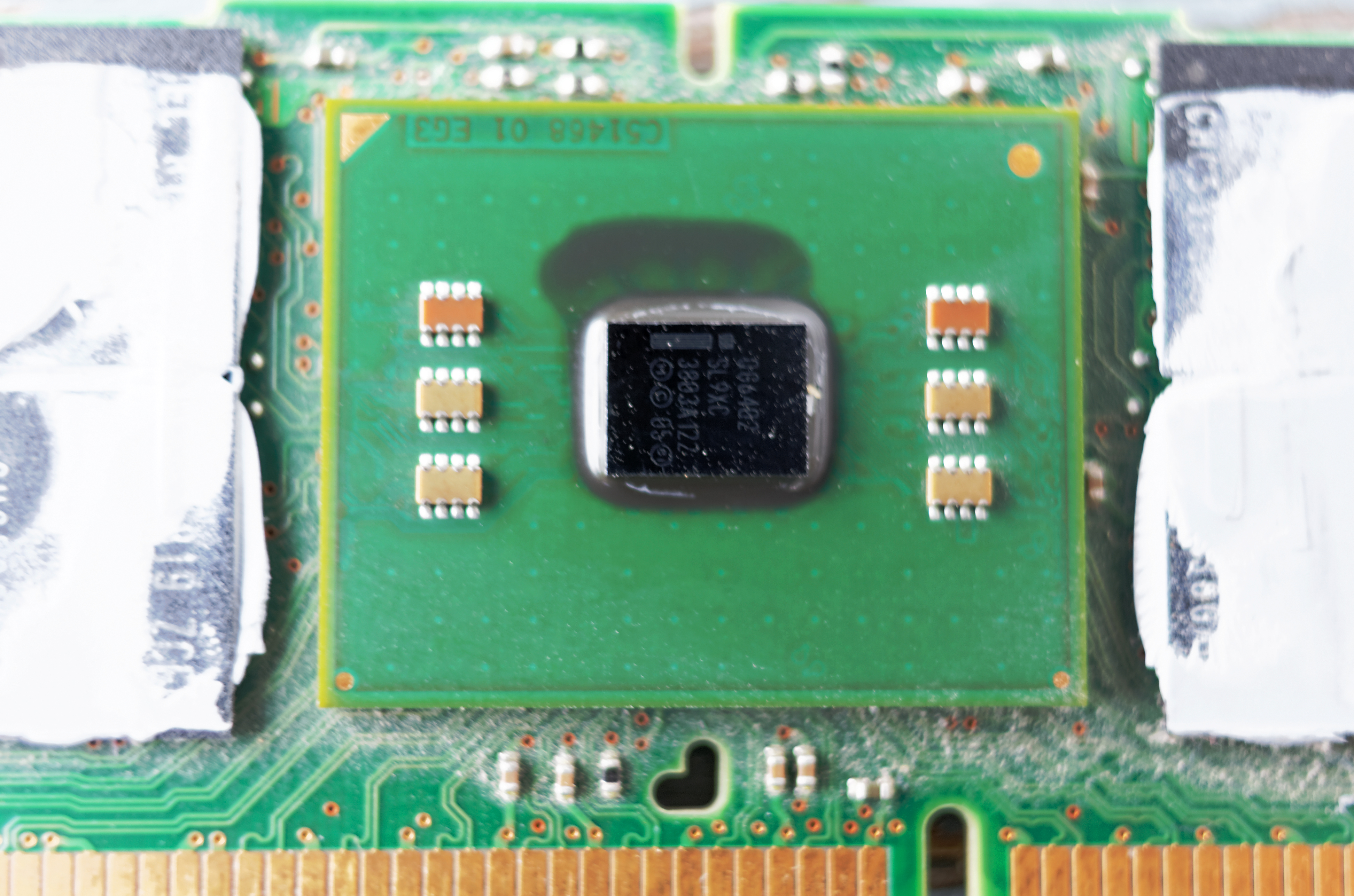

Intel ® 6402 Advanced Memory Buffer "등록"("버퍼링")될 수 있으며, 이는 추가 클럭의 증가된 래턴시를 대가로 신호를 전기적으로 버퍼링하여 신호 무결성(따라서 잠재적으로 클럭 속도 및 물리적 슬롯 용량)을 향상시킨다. 이러한 모듈은 지정에 추가적인 '''R'''로 식별되는 반면, 등록되지 않은(일명 "언버퍼드") RAM은 지정에 추가적인 '''U'''로 식별될 ''수 있다''. (예: PC2-4200R은 등록된 PC2-4200 모듈)
완전 버퍼드 모듈은 '''F''' 또는 '''FB'''로 지정되며 다른 클래스와 동일한 노치 위치가 없다. 완전 버퍼드 모듈은 등록된 모듈용으로 만들어진 마더보드와 함께 사용할 수 없으며, 다른 노치 위치는 물리적으로 삽입을 방지한다.
참고:
등록 및 언버퍼드 SDRAM은 일반적으로 동일한 채널에서 혼합할 수 없다.
2. 2. 칩 및 모듈
DDR2 SDRAM과 DDR SDRAM의 주요 차이점은 프리페치(Prefetch) 길이의 증가이다. DDR SDRAM에서 프리페치 길이는 워드당 2비트였지만, DDR2 SDRAM에서는 4비트이다. 접근 시 4비트 깊이의 프리페치 큐에서 4비트가 읽혀지거나 쓰여졌다. 이 큐는 2개의 데이터 버스 클록 사이클 동안 데이터 버스를 통해 데이터를 수신하거나 전송했다(각 클록 사이클은 2비트의 데이터를 전송). 프리페치 길이의 증가는 DDR2 SDRAM이 DRAM 어레이에 접근하는 속도를 두 배로 늘리지 않고도 데이터 버스를 통해 데이터를 전송할 수 있는 속도를 두 배로 늘릴 수 있게 해 주었다. DDR2 SDRAM은 과도한 전력 소비 증가를 피하기 위해 이러한 방식을 사용하도록 설계되었다.[12][13]
DDR2의 버스 주파수는 전기 인터페이스 개선, 온다이 터미네이션, 프리페치 버퍼 및 오프칩 드라이버에 의해 향상되었다. 그러나 지연 시간은 트레이드 오프로서 크게 증가했다. DDR2 프리페치 버퍼는 4비트 깊이인 반면, DDR의 경우 2비트 깊이이다. DDR SDRAM은 일반적으로 2~3 버스 사이클 사이의 읽기 지연 시간을 가지는 반면, DDR2는 3~9 사이클의 읽기 지연 시간을 가질 수 있으며, 일반적인 범위는 4~6 사이이다. 따라서 DDR2 메모리는 동일한 지연 시간을 얻기 위해 두 배의 데이터 속도로 작동해야 한다.
증가된 대역폭의 또 다른 비용은 이전 메모리 세대인 DDR SDRAM 및 SDR SDRAM의 TSSOP 패키지에 비해 더 비싸고 조립하기 어려운 BGA 패키지로 칩을 포장해야 한다는 것이다. 이러한 패키징 변경은 더 높은 버스 속도에서 신호 무결성을 유지하는 데 필요했다.
전력 절감은 주로 다이 축소를 통한 개선된 제조 공정으로 달성되며, 이로 인해 작동 전압이 감소했다(DDR의 2.5V에 비해 1.8V). 낮은 메모리 클록 주파수는 최고 가용 데이터 속도를 필요로 하지 않는 애플리케이션에서 전력 감소를 가능하게 할 수도 있다.
JEDEC[5]에 따르면 권장 최대 전압은 1.9볼트이며, 메모리 안정성이 문제될 때(예: 서버 또는 기타 미션 크리티컬 장치) 절대 최대값으로 간주해야 한다. 또한 JEDEC는 메모리 모듈이 영구적인 손상을 입기 전에 최대 2.3볼트까지 견뎌야 한다고 명시한다(물론 해당 수준에서는 실제로 제대로 작동하지 않을 수 있음).

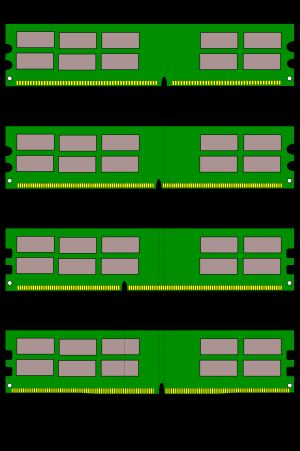

데스크톱 PC용 메모리 모듈 메모리 비교.
휴대용 노트북 메모리 모듈 비교.

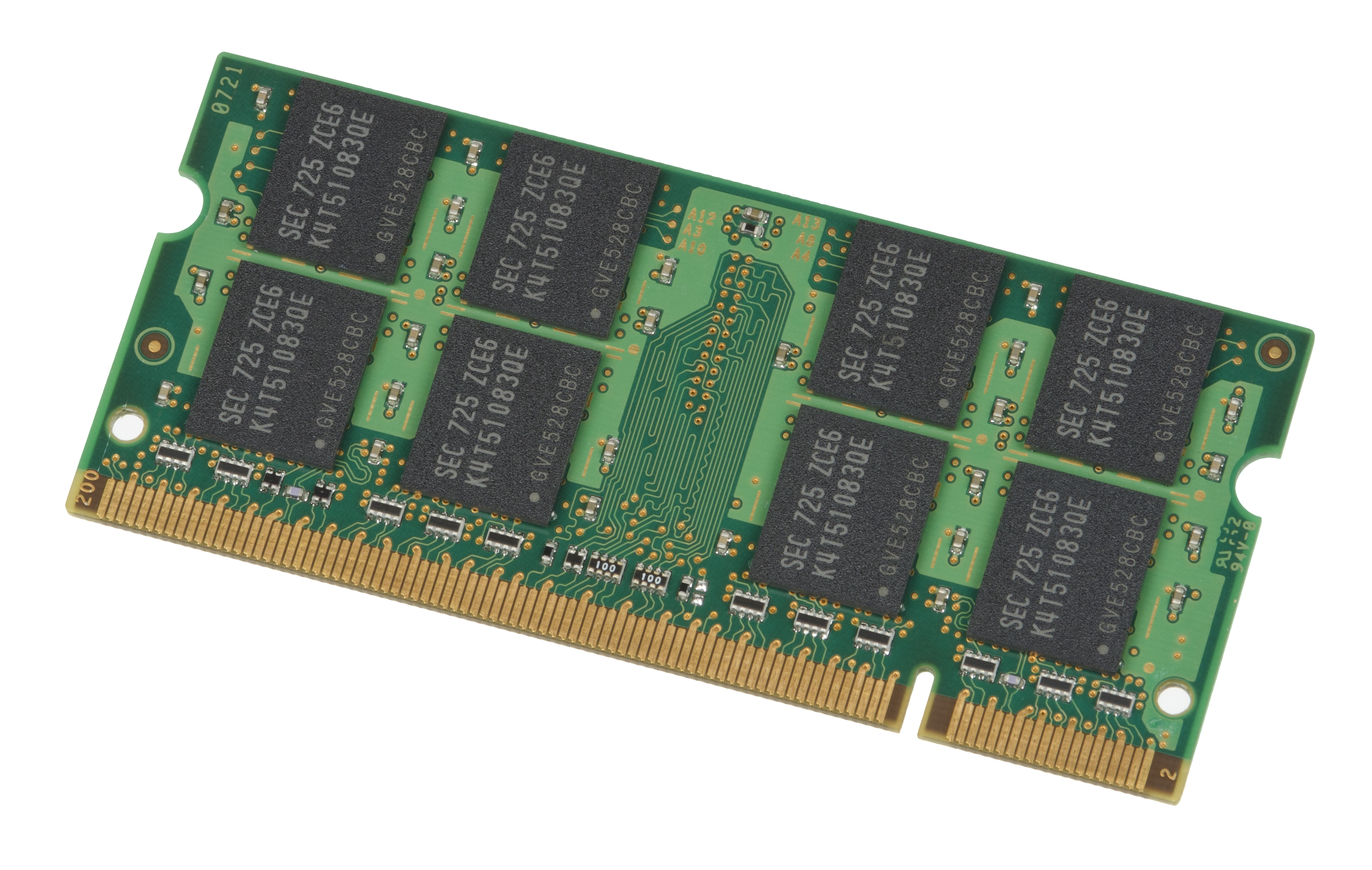

PC2-5300 DDR2 SO-DIMM (노트북용)
컴퓨터에 사용하기 위해 DDR2 SDRAM은 240핀과 단일 위치 노치가 있는 DIMM 형태로 제공된다. 노트북 DDR2 SO-DIMM은 200핀이며, 종종 지정에 추가적인 '''S'''로 식별된다. DIMM은 최대 전송 용량(대역폭이라고도 함)으로 식별된다.
* ''일부 제조업체는 JEDEC에서 제안한 해당 이름 대신 DDR2 모듈을 PC2-4300, PC2-5400 또는 PC2-8600으로 레이블을 지정한다. 적어도 한 제조업체는 이것이 표준보다 높은 데이터 속도에서 성공적인 테스트를 반영한다고 보고했으며[9] 다른 제조업체는 단순히 이름을 반올림한다.''
'''참고:''' DDR2-xxx는 데이터 전송 속도를 나타내며, 원시 DDR 칩을 설명하는 반면, PC2-xxxx는 이론적 대역폭을 나타내며(마지막 두 자리가 잘림), 조립된 DIMM을 설명하는 데 사용된다. 대역폭은 초당 전송 수를 8로 곱하여 계산한다. 이는 DDR2 메모리 모듈이 64개의 데이터 비트 너비인 버스로 데이터를 전송하기 때문이며, 1바이트가 8비트로 구성되므로, 이는 전송당 8바이트의 데이터와 같다.
대역폭 및 용량 변형 외에도 모듈은 다음과 같다.
# 선택적으로 ECC를 구현할 수 있다. 이는 사소한 오류를 수정하고 주요 오류를 감지하여 신뢰성을 높이기 위해 사용되는 추가 데이터 바이트 레인이다. ECC가 있는 모듈은 지정에 추가적인 ECC로 식별된다. PC2-4200 ECC는 ECC가 있는 PC2-4200 모듈이다. 지정 끝에 추가 ''P''를 추가할 수 있으며, 여기서 P는 패리티를 나타낸다(예: PC2-5300P).
# "등록"("버퍼링")될 수 있으며, 이는 추가 클럭의 증가된 래턴시를 대가로 신호를 전기적으로 버퍼링하여 신호 무결성(따라서 잠재적으로 클럭 속도 및 물리적 슬롯 용량)을 향상시킨다. 이러한 모듈은 지정에 추가적인 '''R'''로 식별되는 반면, 등록되지 않은(일명 "언버퍼드") RAM은 지정에 추가적인 '''U'''로 식별될 ''수 있습니다''. PC2-4200R은 등록된 PC2-4200 모듈이며, PC2-4200R ECC는 ECC가 추가된 동일한 모듈이다.
# 완전 버퍼드 모듈을 인식하십시오. '''F''' 또는 '''FB'''로 지정되며 다른 클래스와 동일한 노치 위치가 없다. 완전 버퍼드 모듈은 등록된 모듈용으로 만들어진 마더보드와 함께 사용할 수 없으며, 다른 노치 위치는 물리적으로 삽입을 방지한다.
'''참고:'''
등록 및 언버퍼드 SDRAM은 일반적으로 동일한 채널에서 혼합할 수 없다.
2009년의 최고 등급 DDR2 모듈은 533 MHz(1066 MT/s)로 작동하며, 최고 등급 DDR 모듈은 200 MHz(400 MT/s)로 작동한다. 동시에, 최고의 PC2-8500 모듈의 11.2 ns = 6 / (버스 클럭 속도)의 CAS 래턴시는 최고의 PC-3200 모듈의 10 ns = 4 / (버스 클럭 속도)와 유사하다.
DDR2 SDRAM에는 메모리 칩과 메모리 모듈의 두 가지 규격이 존재하며, 메모리 칩 규격은 최대 동작 '''주파수''', 모듈 규격은 탑재된 메모리 칩의 (즉, 메모리 모듈로서의) '''전송 속도'''를 나타낸다. 다음은 버스 폭 64비트의 경우를 나타내는 표이다. PC에서 사용되는 DDR2는 싱글 채널이 64비트를 의미하지만, 휴대전화 등에서 사용되는 LPDDR2는 버스 폭 32비트가 싱글 채널을 의미한다는 점에 유의해야 한다.
칩 규격
모듈 규격
메모리 클럭
버스 클럭
전송 속도
DDR2-400
PC2-3200
100
200
3.200
DDR2-533
PC2-4200
133
266
4.267
DDR2-667
PC2-5300
166
333
5.333
DDR2-800
PC2-6400
200
400
6.400
DDR2-900
PC2-7200
225
450
7.200
DDR2-1000
PC2-8000
250
500
8.000
DDR2-1066
PC2-8500
266
533
8.533
DDR2-1150
PC2-9200
287
575
9.200
DDR2-1200
PC2-9600
300
600
9.600
DDR2-1333
PC2-10664
333
666
10.6
칩 "DDR2-800" 모듈 "PC2-6400" 이후(숫자가 클수록 최신)는 칩 규격 "DDR2-1066"을 제외하고 JEDEC에서 규격이 제정되지 않은 독자 사양이다.
모듈의 동작 전원 전압은 사용되는 메모리 칩의 누설 전류가 감소함에 따라 1.8V로 낮아졌으며, 이는 이전 규격인 DDR SDRAM의 2.5V/2.6V에 비해 낮다. 이러한 전압 감소의 부수적인 효과로 높은 스루 레이트와 소비 전력 감소, 이에 따른 발열 감소를 얻을 수 있었다. 동작 전원 전압의 차이로 인해 DDR SDRAM 모듈과의 호환성은 없다.
2. 3. 저전압 버전
DDR2는 일반적으로 1.8V로 동작하지만, 저전압 버전도 존재한다.
'''LV-DDR2''' ('''DDR2L'''): 1.5V로 동작한다.
'''LPDDR2''': 1.2V로 동작한다.
3. DDR2 SDRAM의 특징
규격
메모리 클럭 (MHz)
버스 클럭 (MHz)
전송 속도 (GB/초)
DDR2-400
PC2-3200
100
200
3.200
DDR2-533
PC2-4200
133
266
4.267
DDR2-667
PC2-5300
166
333
5.333
DDR2-800
PC2-6400
200
400
6.400
DDR2-900
PC2-7200
225
450
7.200
DDR2-1000
PC2-8000
250
500
8.000
DDR2-1066
PC2-8500
266
533
8.533
DDR2-1150
PC2-9200
287
575
9.200
DDR2-1200
PC2-9600
300
600
9.600
DDR2-1333
PC2-10664
333
666
10.6
칩 "DDR2-800", 모듈 "PC2-6400" 이후(숫자가 클수록 최신)는 칩 규격 "DDR2-1066"을 제외하고 JEDEC에서 규격을 제정하지 않은 독자 사양이다.
DDR2 모듈의 동작 전원 전압은 1.8V로, 이전 규격인 DDR SDRAM의 2.5V/2.6V보다 낮다. 이는 메모리 칩의 누설 전류 감소에 따른 것이다. 전압 감소로 인해 높은 스루 레이트, 소비 전력 감소, 발열 감소 효과를 얻을 수 있었다. 동작 전원 전압이 달라 DDR SDRAM 모듈과는 호환되지 않는다.
3. 1. DDR SDRAM과의 비교
DDR2 SDRAM과 DDR SDRAM의 주요 차이점은 프리페치(Prefetch) 길이의 증가이다. DDR SDRAM의 프리페치 길이는 2비트였지만, DDR2 SDRAM에서는 4비트이다. 접근 시 4비트 깊이의 프리페치 큐에서 4비트가 읽히거나 쓰여졌다. 이 큐는 2개의 데이터 버스 클록 사이클 동안 데이터 버스를 통해 데이터를 수신하거나 전송했다(각 클록 사이클은 2비트의 데이터를 전송). 프리페치 길이의 증가는 DDR2 SDRAM이 DRAM 어레이에 접근하는 속도를 두 배로 늘리지 않고도 데이터 버스를 통해 데이터를 전송할 수 있는 속도를 두 배로 늘릴 수 있게 해 주었다. DDR2 SDRAM은 과도한 전력 소비 증가를 피하기 위해 이러한 방식을 사용하도록 설계되었다.
DDR2의 버스 주파수는 전기 인터페이스 개선, 온다이 터미네이션, 프리페치 버퍼 및 오프칩 드라이버에 의해 향상되었다. 그러나 지연 시간은 크게 증가했다. DDR2 프리페치 버퍼는 4비트 깊이인 반면, DDR의 경우 2비트 깊이이다. DDR SDRAM은 일반적으로 2~3 버스 사이클 사이의 읽기 지연 시간을 가지는 반면, DDR2는 3~9 사이클의 읽기 지연 시간을 가질 수 있으며, 일반적인 범위는 4~6 사이이다. 따라서 DDR2 메모리는 동일한 지연 시간을 얻기 위해 두 배의 데이터 속도로 작동해야 한다.[5]
증가된 대역폭을 사용하기 위해서는 이전 메모리 세대인 DDR SDRAM 및 SDR SDRAM의 TSSOP 패키지에 비해 더 비싸고 조립하기 어려운 BGA 패키지로 칩을 포장해야 했다. 이러한 패키징 변경은 더 높은 버스 속도에서 신호 무결성을 유지하는 데 필요했다.[5]
전력 절감은 주로 다이 축소를 통한 개선된 제조 공정으로 달성되며, 이로 인해 작동 전압이 DDR의 2.5V에 비해 1.8V로 감소했다. 낮은 메모리 클록 주파수는 최고 가용 데이터 속도를 필요로 하지 않는 애플리케이션에서 전력 감소를 가능하게 할 수도 있다.[5]
JEDEC에 따르면 권장 최대 전압은 1.9볼트이며, 메모리 안정성이 문제될 때(예: 서버 또는 기타 미션 크리티컬 장치) 절대 최대값으로 간주해야 한다. 또한 JEDEC는 메모리 모듈이 영구적인 손상을 입기 전에 최대 2.3볼트까지 견뎌야 한다고 명시한다(물론 해당 수준에서는 실제로 제대로 작동하지 않을 수 있음).[5]
DDR2 DIMM은 DDR DIMM과 하위 호환되지 않는다. DDR2 DIMM의 노치는 DDR DIMM과 위치가 다르고, 데스크톱의 핀 밀도가 DDR DIMM보다 높다. DDR2는 240핀 모듈이고, DDR은 184핀 모듈이다. 노트북은 DDR과 DDR2를 위해 200핀 SO-DIMM을 사용하지만, DDR2 모듈의 노치는 DDR 모듈과 약간 다른 위치에 있다.[5]
더 빠른 속도의 DDR2 DIMM은 더 느린 속도의 DDR2 DIMM과 혼합하여 사용할 수 있지만, 메모리 컨트롤러는 모든 DIMM을 가장 느린 속도의 DIMM과 동일한 속도로 작동시킨다.[5]
모듈의 동작 전원 전압은 사용되는 메모리 칩의 누설 전류가 감소함에 따라 1.8V로 낮아졌으며, 이는 이전 규격인 DDR SDRAM의 2.5V/2.6V에 비해 낮다. 이러한 전압 감소의 부수적인 효과로 높은 스루 레이트와 소비 전력 감소, 이에 따른 발열 감소를 얻을 수 있었다. 동작 전원 전압의 차이로 인해 DDR SDRAM 모듈과의 호환성은 없다.[5]
3. 2. GDDR 메모리와의 관계
엔비디아 지포스 FX 5800 그래픽 카드는 DDR2 기술을 사용하는 것으로 주장된 최초의 상용 제품이었다. 그러나 이 그래픽 카드에 사용된 GDDR2 메모리는 엄밀히 말해 DDR2가 아니라 DDR과 DDR2 기술 사이의 초기 중간 단계였다. GDDR2를 DDR2로 부르는 것은 이치에 맞지 않는데, 특히 입출력 클럭 속도의 2배 성능 개선이 적용되지 않았기 때문이다. 명목상 DDR 전압으로 인해 심각한 과열 문제가 발생했다. 이후 ATI는 GDDR 기술을 DDR2 SDRAM 기반의 GDDR3로 발전시켰으나, 그래픽 카드에 맞게 여러 추가 사항들을 포함했다.[10]
GDDR3는 그래픽 카드와 일부 태블릿 PC에서 일반적으로 사용되었다. 그러나 "GDDR2"를 사용한다고 주장하는 보급형 및 중급형 그래픽 카드가 등장하면서 혼란이 더욱 커졌다. 이러한 카드들은 실제로는 시스템 메인 메모리로 사용하도록 설계된 표준 DDR2 칩을 사용하지만, 더 높은 클럭 속도를 달성하기 위해 더 높은 레이턴시로 작동한다. 이 칩들은 GDDR3의 클럭 속도를 달성할 수는 없지만, 저렴하고 중급형 카드에서 메모리로 사용하기에는 충분히 빠르다.
4. 역사
DDR2 SDRAM은 2001년 삼성에서 처음 생산되었다. 2003년, JEDEC 표준화 기구는 DDR2 개발 및 표준화에 기여한 삼성에 기술 인정 상을 수여했다.[3]
DDR2는 2003년 2분기에 200MHz (PC2-3200)와 266MHz (PC2-4200)의 두 가지 초기 클럭 속도로 공식 출시되었다. 두 가지 모두 더 높은 지연 시간으로 인해 초기 DDR 규격보다 성능이 떨어져 전체 액세스 시간이 더 길어졌다. 그러나 초기 DDR 기술은 약 200MHz (400 MT/s)의 클럭 속도에서 최고 성능을 냈다. 더 높은 성능의 DDR 칩이 존재하지만, JEDEC는 이를 표준화하지 않을 것이라고 밝혔다. 이러한 칩은 대부분 제조업체에서 더 높은 클럭 속도에서 작동할 수 있도록 테스트하고 평가한 표준 DDR 칩이다. 이러한 칩은 클럭 속도가 낮은 칩보다 훨씬 더 많은 전력을 소비하지만, 통합 그래픽 렌더링과 같은 대역폭 의존적인 작업을 사용하지 않는 한 실제 성능에서 거의 또는 전혀 개선되지 않는 경우가 많다. DDR2는 낮은 지연 시간을 가진 모듈이 출시되면서 2004년 말까지 구형 DDR 표준과 경쟁하기 시작했다.[4]
개인용 컴퓨터 용도로는 2004년부터 시판되기 시작하여 2006년 이후 시장의 주류 메모리 모듈 규격이 되었다. 펜티엄 4 후기부터 코어 2까지 사용되었다. 코어 2의 FSB는 최고 1600MHz(12.8GB/s)였기 때문에 DDR2-800을 듀얼 채널 구성으로 사용(12.8GB/s)하는 것으로 충분했다. 2009년에는 용량당 판매 가격이 매우 저렴한 메모리였지만, 후속 규격으로 더욱 빠른 동작과 소비 전력 감소를 실현한 DDR3 SDRAM이 2007년부터 시장에 출시되기 시작했고, 2010년에는 조립 PC용 메인보드의 신작 라인업은 거의 완전히 DDR3 SDRAM으로 이행했다.
5. 한국 시장 동향
DDR2 SDRAM은 2004년부터 개인용 컴퓨터에 사용되기 시작하여 2006년 이후 시장의 주류 메모리 모듈 규격이 되었다. 펜티엄 4 후기부터 코어 2까지 사용되었다. 코어 2의 FSB는 최고 1600MHz(12.8GB/s)였기 때문에 DDR2-800을 듀얼 채널 구성으로 사용(12.8GB/s)하는 것으로 충분했다. 2009년에는 용량당 판매 가격이 매우 저렴했지만, 2007년부터 더 빠른 동작과 소비 전력 감소를 실현한 DDR3 SDRAM이 시장에 출시되기 시작했고, 2010년에는 조립 PC용 메인보드의 신규 라인업이 거의 완전히 DDR3 SDRAM으로 전환되었다.
