1. 개요
DOF 어댑터는 외부 렌즈와 카메라의 주 렌즈 사이에 위치하여 얕은 피사계 심도를 구현하는 데 사용되는 장치이다. 작동 원리는 반투명 스크린에 이미지를 집중시켜 마치 일안 반사식 카메라의 뷰파인더를 보는 것과 유사하며, 캠코더가 이 스크린을 촬영하는 방식으로 작동한다. 일반적으로 매크로 렌즈, 평볼록 렌즈, 반투명 초점 스크린, 사진 렌즈로 구성된다. DOF 어댑터는 광량 손실, 화질 저하, 이미지 왜곡, 이미지 반전 등의 한계가 있으며, 가격은 사용되는 재료와 기술에 따라 크게 달라진다.
더 읽어볼만한 페이지
| DOF 어댑터 |
|---|
2. 작동 원리
DOF 어댑터는 외부 렌즈와 카메라 주 렌즈 사이에 위치한 반투명 스크린(일안 반사식 카메라의 뷰파인더를 통해 초점이 맞춰진 이미지를 보는 방식과 유사)에 이미지를 집중시키며, 캠코더는 매크로 모드로 초점을 맞춰 이 중간 스크린을 프레이밍한다.
2. 1. 기본 원리
DOF 어댑터는 외부 렌즈와 카메라의 주 렌즈 사이에 위치한 반투명 스크린에 이미지를 집중시킨다. 캠코더는 매크로 모드로 초점을 맞춰 이 중간 스크린을 프레이밍할 수 있다. 이 원리는 비디오 카메라를 영화 스크린에 대고 촬영하는 것과 유사하다. 어댑터에 부착된 렌즈는 캠코더의 초점 및 조리개 메커니즘 역할을 한다. 이 시점에서 캠코더는 초점 스크린에 투사되는 것을 기록하는 것(''후면 초점''이라 부른다)만 담당한다.3. 구조

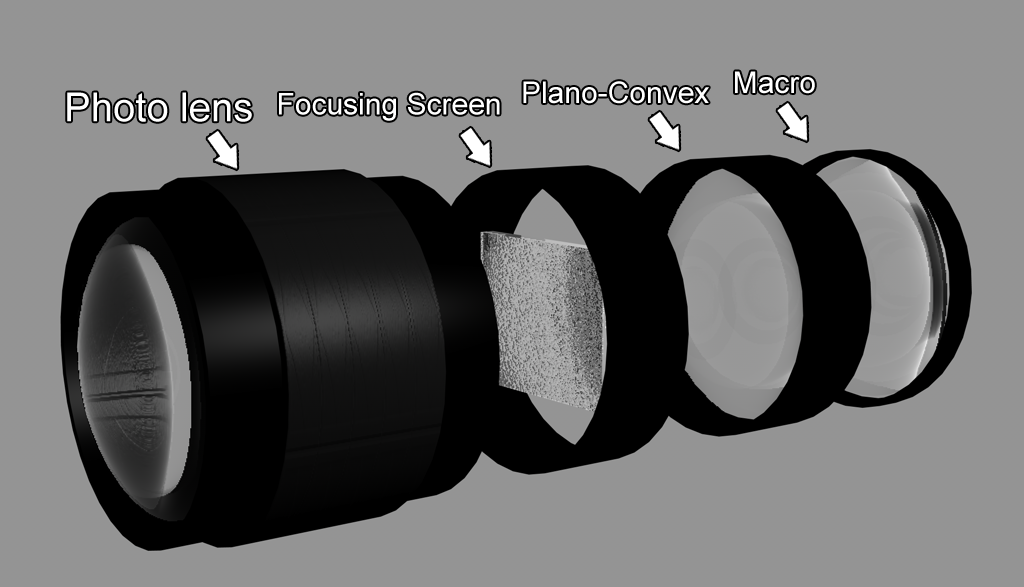

DOF 어댑터는 크게 매크로 렌즈, 평볼록 렌즈(선택 사항), 반투명 포커싱 스크린, 사진 렌즈의 네 부분으로 구성된다. 매크로 기능이 충분하지 못한 캠코더에서는 색수차를 최소화하기 위해 무색 이중렌즈와 같은 매크로 렌즈를 캠코더에 직접 부착하기도 한다. 이는 캠코더가 초점 스크린을 확대하고 초점을 맞추도록 돕기 위함이다. 매크로 렌즈가 없으면, 일부 캠코더는 전체 초점 스크린을 담아내고 선명한 초점을 얻기에 충분히 확대하지 못할 수 있다. 선택적으로 사용되는 평볼록 렌즈는 이미지의 비네팅(가장자리 어두워짐) 현상을 방지한다. 초점 스크린은 사진 렌즈를 통해 들어온 이미지가 맺히는 곳이다. 이 스크린은 사용 중인 렌즈(주로 캐논 FD 또는 니콘 F 마운트)의 플랜지 초점 마운트에서 정확한 거리(플랜지 백 거리)에 위치해야 한다. 마지막으로, 전면 렌즈는 원하는 이미지를 초점 스크린에 투사하는 사진 또는 시네마 렌즈이다.
3. 1. 구성 요소
일반적으로 DOF 어댑터는 다음 4가지 구성 요소로 이루어져 있다.
- '''매크로 렌즈:''' 캠코더가 초점 스크린에 초점을 맞출 수 있도록 돕는다. 캠코더 자체의 매크로 기능이 부족한 경우, 색수차를 최소화하기 위해 무색 이중렌즈를 사용하기도 한다. 매크로 렌즈가 없으면 특정 캠코더는 전체 초점 스크린을 프레이밍하고 선명한 초점을 얻기에 충분히 확대할 수 없다.
- '''평볼록 렌즈:''' (선택 사항) 이미지 가장자리의 비네팅(어두워지는 현상)을 방지하는 데 사용된다.
- '''초점 스크린:''' 사진 렌즈에서 들어온 빛이 맺히는 곳으로, 반투명 재질이다. 스크린은 사용 중인 렌즈(주로 캐논 FD 또는 니콘 F 마운트)의 플랜지 초점 마운트에서 플랜지 백 거리라고 하는 정확한 거리에 배치되어야 한다.
- '''사진 렌즈:''' 원하는 피사계 심도를 가진 이미지를 만들기 위해 사용되는 렌즈이다.
4. 한계
DOF 어댑터는 몇 가지 제약 사항이 있다. 광량 손실, 화질 저하, 이미지 왜곡, 이미지 반전과 같은 문제가 발생할 수 있다.[1]
4. 1. 광량 손실
DOF 어댑터에는 몇 가지 제약 사항이 있다. 첫 번째는 장치를 카메라 전면에 부착할 때 발생하는 필연적인 광량 손실이다. 이러한 어댑터 중 하나를 사용하려면 카메라로 촬영하는 장면이 적절하게 조명되어야 한다.[1]고정형(움직이지 않는) 어댑터는 저조도 상황에서 초점 스크린의 질감이 더욱 눈에 띄게 되어 이미지 품질 저하가 더 심하다. 어댑터와 함께 사용되는 캠코더는 투사 표면으로 사용되는 어댑터 내부의 초점 스크린에 초점을 맞춰야 한다. 결과적으로 캠코더는 반투명 특성을 부여하는 재료의 구멍, 작은 흠집 및/또는 얼룩도 포착한다. 이 문제에 대한 해결책은 초점 스크린의 질감이 흐려지도록 흔들거나, 회전시키거나, 다른 방식으로 움직이는 것이다. 이러한 고정되지 않은 솔루션에서는 질감은 매우 빠른 셔터 속도에서만 문제가 되며, 이때는 블러링이 줄어든다.[1]
4. 2. 화질 저하
고정형 어댑터는 저조도 환경에서 초점 스크린의 질감이 두드러져 화질 저하가 심하다. 캠코더는 어댑터 내부의 초점 스크린에 초점을 맞추는데, 이때 스크린 재료의 구멍, 흠집, 얼룩 등이 함께 촬영되기 때문이다.[1] 이 문제를 해결하기 위해 초점 스크린을 흔들거나 회전시켜 질감을 흐릿하게 만드는 방법을 사용한다. 다만, 이러한 방식은 셔터 속도가 매우 빠를 때는 블러링 효과가 줄어들어 질감 문제가 다시 나타날 수 있다.[1]4. 3. 이미지 왜곡
비네팅, 배럴 왜곡, 색수차는 제거하기 어려운 문제이다. 어댑터 내부의 광학 장치는 이러한 문제를 최소화하기 위해 고품질이어야 하며 서로 정확한 거리에 있어야 한다.4. 4. 이미지 반전
DOF 어댑터는 다른 렌즈와 마찬가지로 이미지를 거꾸로 뒤집는다. 이 문제를 해결하기 위해 촬영 중에는 작은 LCD 화면과 같은 외부 모니터를 거꾸로 장착하여 이미지를 올바른 방향으로 볼 수 있다. 일부 LCD 화면은 이미지를 올바르게 정렬하는 미러 및 플립 옵션(수직으로 플립 및 수평으로 미러)을 갖추고 있다. 어느 경우든, 실제 녹화된 영상은 후반 작업에서 180도 회전해야 한다. 예외적으로 카메라를 거꾸로 장착하면 카메라가 똑바른 이미지를 기록할 수 있지만, 카메라 LCD는 여전히 이미지를 뒤집으므로 외부 LCD 모니터가 필요하다.플립 모듈을 사용하는 방법도 있다. 플립 모듈은 일련의 거울 또는 프리즘으로 구성된 35mm 어댑터 구성 세트에 추가되는 기능으로, 촬영하는 동안 이미지를 "플립"한다. 이렇게 하면 외부 LCD 모니터가 필요 없지만, 추가적인 광량 손실이 발생한다. 많은 어댑터에는 플립 모듈이 이미 내장되어 있어 영화 제작자가 후반 작업에서 이미지를 뒤집는 것에 대해 걱정할 필요가 없다.
5. 가격
DOF 어댑터의 가격은 사용된 재료와 기술에 따라 달라진다. 전문적인 솔루션의 경우 수천만 원부터 시작하지만, 지역 철물점에서 구할 수 있는 부품을 사용하면 100USD 미만으로 낮아질 수 있다.[1] 예를 들어, 캐논 XL1, XL2나 소니 EX3처럼 표준 렌즈를 우회하여 어댑터를 카메라 바디에 직접 장착하려면 릴레이 렌즈 시스템을 추가해야 한다.[1] 또한, 이미지를 올바르게 재정렬하여 정방향으로 표시하는 일부 어댑터에 사용되는 프리즘 시스템도 비용을 증가시킨다.[1]
