1. 개요

J/FPS-5는 일본이 북한의 탄도 미사일 위협에 대응하기 위해 개발한 지대공 AESA 레이더 시스템이다. 1990년대 말 북한의 미사일 발사 위협이 고조되면서 1999년 개발이 시작되었고, 2005년 개발 완료 후 2008년부터 2011년까지 4기가 배치되었다. 탐지 거리는 1,800km이며, 육각형 기둥 건물에 설치된 대형 레이더가 회전하며 특정 방향으로 레이더를 집중할 수 있다. J/FPS-5는 스텔스기 탐지를 위한 바이스타틱 레이더 기능, 폴트 톨러런트 설계, 모듈화된 유지 보수 기능을 갖추고 있다.

더 읽어볼만한 페이지

  • 미쓰비시 레이더 - J/FPS-3
    J/FPS-3는 일본에서 개발된 방공 레이더 시스템으로, 탄도 미사일 방어 능력 향상을 위해 개량되었으며, 1992년 처음 배치되어 2020년 필리핀 공군에 수출되기도 했다.
  • 미쓰비시 레이더 - J/FPS-4
    J/FPS-4는 대한민국이 북한의 군사적 위협에 대응하기 위해 도입을 추진한 3차원 레이다 시스템으로, 노후화된 기존 레이다 시스템의 문제점을 해결하고 향상된 성능을 확보하기 위해 개발되었으나 재정적 어려움에 직면하여 일본의 도시바 기술을 채택, J/FPS-3의 기술적 발전을 바탕으로 설계되었다.
  • 항공자위대의 레이더 - J/FPS-3
    J/FPS-3는 일본에서 개발된 방공 레이더 시스템으로, 탄도 미사일 방어 능력 향상을 위해 개량되었으며, 1992년 처음 배치되어 2020년 필리핀 공군에 수출되기도 했다.
  • 항공자위대의 레이더 - J/FPS-4
    J/FPS-4는 대한민국이 북한의 군사적 위협에 대응하기 위해 도입을 추진한 3차원 레이다 시스템으로, 노후화된 기존 레이다 시스템의 문제점을 해결하고 향상된 성능을 확보하기 위해 개발되었으나 재정적 어려움에 직면하여 일본의 도시바 기술을 채택, J/FPS-3의 기술적 발전을 바탕으로 설계되었다.
  • 조기 경보 시스템 - 페이브 포스
    페이브 포스는 미국 공군이 개발한 잠수함 발사 탄도 미사일 탐지 및 경고 시스템으로, AN/FPS-115 위상 배열 레이더를 사용하여 5,555km 범위 내 목표물을 탐지 및 추적하며, 냉전 이후 고체 상태 위상 배열 레이더 시스템으로 대체되고 있다.
  • 조기 경보 시스템 - 해상 기반 X-밴드 레이더
    해상 기반 X-밴드 레이더는 소형 탄도 미사일 탄두 탐지에 사용되는 X 밴드 주파수를 사용하는 해상 플랫폼으로, MW급 출력을 내며 다양한 기능을 수행하고 대한민국 해군이 북한 미사일 발사에 대응하기 위해 한반도 해역에 실전 배치하여 감시 활동을 수행한다.
J/FPS-5
J/FPS-5
J/FPS-5
종류3차원 레이더
역할대공 수색
안테나액티브・페이즈드 어레이 방식
도입일2008년 (헤이세이 20년)

2. 개발

1990년대 말, 북한의 탄도 미사일 위협이 커지면서, 일본은 기존 레이더 시스템으로는 북한의 미사일 발사를 빠르게 탐지하는 데 어려움이 있다고 판단했다. 이에 1999년, 기술연구본부는 탄도 미사일 탐지 능력을 갖춘 새로운 레이더 시스템인 FPS-XX 개발에 착수했다.[1]

개발 초기에는 지바현 아사히시에 있는 제2연구소 이이오카지소에 연구 시작기를 설치하여 기술 시험을 진행했다. 2004년부터는 항공개발실험집단 전자개발실험군 이이오카 시험평가대가 실용 시험을 함께 진행했다. 연구 시작기는 주 경계면과 경계면이 각각 1면씩 있었고, 건물 자체를 회전시켜 탐지 방향을 바꿀 수 있었다.[1]

2005년 개발이 완료된 후 연구 시작기는 해체될 예정이었으나, 양산형 배치 전까지 운용 연구를 위해 존치되었다. 2006년 북한의 미사일 발사 실험 당시에는 미사일이 발사 직후 공중 분해되어 큰 활약은 없었지만, 2009년 미사일 발사 실험에서는 탄도 미사일 추적에 성공하며 성능을 입증했다.[1]

3. 배치

2006년부터 2009년까지 예산이 편성되어, 2008년부터 2011년까지 총 4기의 J/FPS-5 레이더가 일본 각지에 배치되었다. 1기당 가격은 약 1800억이며, 대형 레이더 시스템 특성상 설치를 위한 토목 공사 비용도 상당했다. J/FPS-5는 D형까지 총 4개의 하위 유형이 있으며, 기존 배치된 레이더도 지속적으로 성능 개선이 이루어졌다.[6]

기지갱신 전 레이더운용 개시비고
시모코시키지마 분둔 기지J/FPS-22008년 말[6]
사도 분둔 기지J/FPS-22010년 7월 (J/FPS-5B)
2019년 11월 (J/FPS-5D)
[6]
오미나토 분둔 기지J/FPS-22010년 말2008년도 예산 조달, J/FPS-5B 배치[7][6]
요자다케 분둔 기지J/FPS-22011년 말2009년도 예산 조달, J/FPS-5C 배치[8][6]

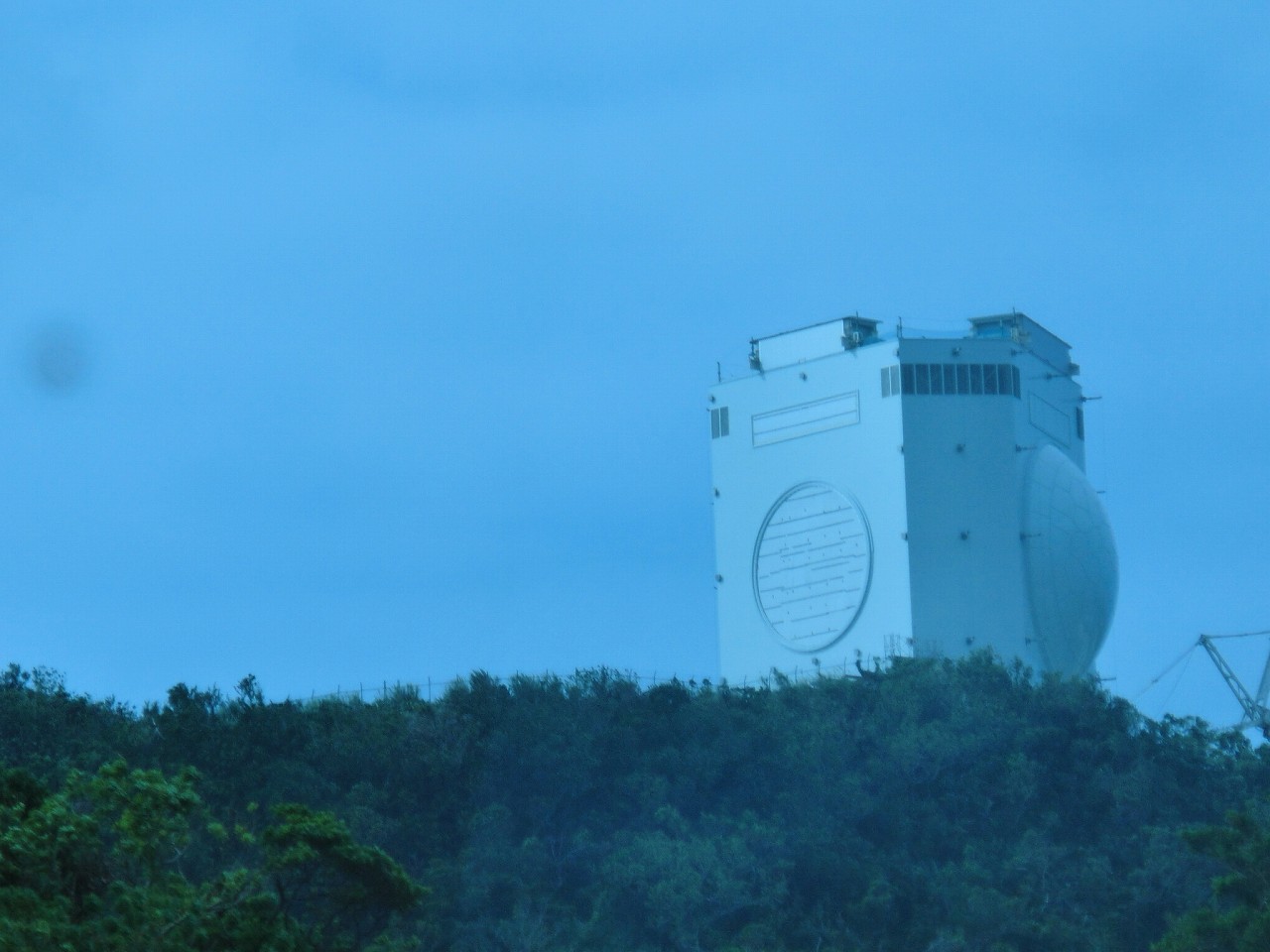

요자다케 분둔 기지의 J/FPS-5 레이더

4. 제원

항목내용
이름J/FPS-5
종류지대공 AESA 레이더
탐지 거리1800km



높이 약 34m의 육각기둥 건물 3개 면에 대형 레이더가 설치되어 있으며, 덮개 무늬가 거북이 등껍질과 비슷하여 "가메라 레이더"라고도 불린다.[1] 중앙 면에는 직경 약 18m 덮개 아래에 L, S 밴드 레이더가 설치되어 항공기와 탄도 미사일을 탐지한다.[1] 나머지 2면에는 직경 약 12m 덮개 아래에 L 밴드 레이더가 설치되어 항공기를 탐지한다.[1] 건물 전체가 회전 가능하여 필요에 따라 특정 방향으로 레이더를 집중할 수 있다.[2]

인접 레이더와 협력하여 스텔스기 등 탐지가 어려운 목표물을 탐지하는 바이스타틱 레이더 기능을 갖추고 있다.[3] 또한, 일부 부품에 고장이 발생하더라도 전체 시스템 성능을 유지할 수 있는 폴트 톨러런트 설계가 적용되었다.[3] 기본 기능(항공기 탐지/추적)과 부가 기능(탄도 미사일 탐지/추적, 바이스타틱 수신, 목표 분류 등)이 모듈화되어 유지 보수 및 성능 개선이 용이하다.[3][4] 표면에 있는 작은 돌기는 애자와 지지대이며, 가는 와이어는 낙뢰 방지용이다.

5. 운용

실제로 탄도 미사일이 탐지된 경우에는, 먼저 항공총대/BMD 통합 임무 부대에 데이터가 전송되고, 방위성을 거쳐 내각총리대신 및 각 성청에 데이터가 전달된다.[5] 총무성은 전국 즉시 경보 시스템을 통해 매스 미디어 및 지방 공공 단체에 경보를 전달한다.[5] 국민에게는 보도나 방재 무선을 통해 실내 대피 등의 조치가 전달된다.[5] 장래에는 우주 쓰레기 감시에도 활용될 예정이다.[5]
