LGA 2011

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

LGA 2011은 CPU를 소켓 인터페이스에 고정하는 독립 로딩 메커니즘(ILM)을 사용하는 소켓으로, 칩셋에 따라 X79, X99, C602J, C602, C604, C606, C608, C612가 있다. LGA 2011 소켓은 LGA 2011-0, LGA 2011-1, LGA 2011-v3의 세 가지 버전이 있으며, 기계적으로는 호환되지만 접점 지정이 달라 전기적, 논리적으로는 호환되지 않는다. 호환되는 프로세서로는 데스크톱용 샌디브릿지-E, 아이비브릿지-E, 하스웰-E, 브로드웰-E와 서버용 제온 E5-16xx/26xx 시리즈가 있다.

더 읽어볼만한 페이지

  • 인텔 CPU 소켓 - 소켓 8
    소켓 8은 인텔 펜티엄 프로 및 펜티엄 II 오버드라이브 CPU를 지원하는 387개의 핀을 가진 직사각형 CPGA 소켓이다.
  • 인텔 CPU 소켓 - 슬롯 1
    슬롯 1은 인텔 P6 아키텍처 CPU를 위한 플랫폼으로 펜티엄 II, 초기 펜티엄 III, 셀러론을 지원하며, CPU와 L2 캐시를 카트리지 형태로 제작하여 비용을 절감하고 AGP 그래픽 카드 지원으로 시스템 성능을 향상시킨 규격이다.
LGA 2011
개요
이름LGA 2011
이미지
폼 팩터플립 칩
종류LGA-ZIF
핀 수2011
프로토콜인텔 QPI
DMI 2.0
FSB1× ~ 2× QPI, DMI 2.0
소켓 크기58.5mm × 51mm
프로세서샌디 브릿지-E/EP
아이비 브릿지-E/EP
하스웰-E/EP (LGA2011-v3)
브로드웰-E (LGA2011-v3)
Core i7 (3800/3900/4800/4900)
제온 E5 (1600/2600/4600)
제온 E5 (1600/2600/4600) v2
Core i7 (5800/5900/6800/6900)
제온 E5 v3
제온 E5 v4
제온 E7 (2800/4800/8800) v2
제온 E7 (2800/4800/8800) v3
제온 E7 v4
메모리DDR3
DDR4
이전LGA 1366 (데스크톱, 로우엔드 및 미드엔드 서버)
LGA 1567 (하이엔드 서버)
다음LGA 2066 (데스크톱 및 워크스테이션)
LGA 3647 (서버)
제온 E3 제품군, 이후 제온 E로 이름이 변경되었으며 소비자 등급 소켓을 사용함.
명칭
다른 이름소켓 R

2. 물리적 설계 및 소켓 세대

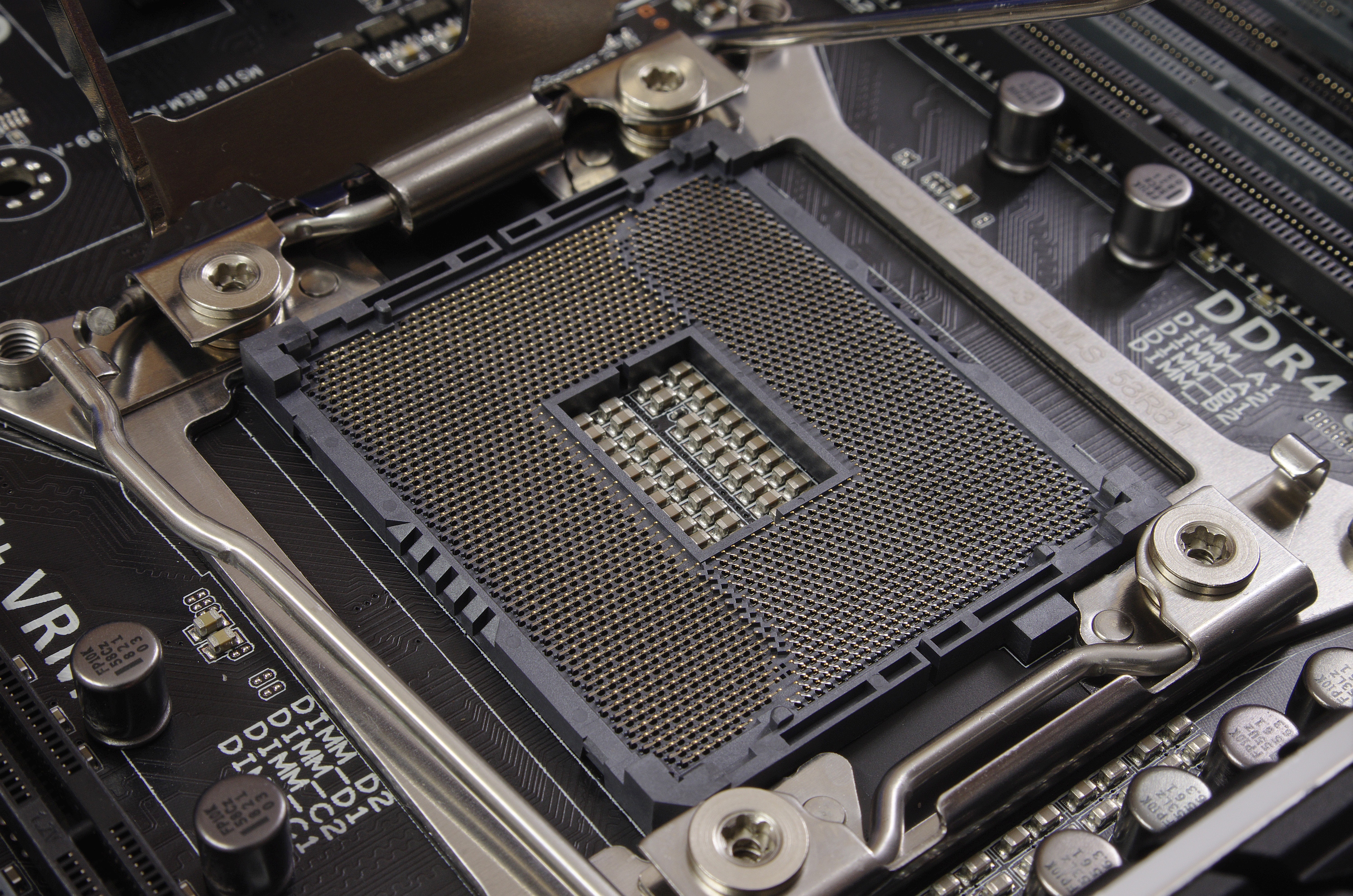

LGA 2011-v3 소켓


인텔 CPU 소켓은 CPU를 소켓 인터페이스에 정확하게 고정하기 위해 필요한 특정 양의 균일한 압력을 가하는 ''독립 로딩 메커니즘''(ILM) 유지 장치를 사용한다. ILM은 CPU 패키징의 컷아웃과 결합하도록 설계된 서로 다른 위치에 돌출부를 가지고 있으며, ''ILM 키잉''이라고도 한다. ILM 키잉은 호환되지 않는 CPU가 다른 소켓에 설치되는 것을 방지하고, ILM이 CPU 소켓에 대해 180도 회전하여 장착되는 것을 방지한다.[9]

LGA 2011 소켓 및 관련 CPU는 여러 세대로 나뉘며, 각 세대는 서로 다른 ILM 키잉을 제공하여 해당 세대에 맞는 소켓에만 CPU를 설치할 수 있다. LGA 2011-0 (R), LGA 2011-1 (R2), LGA 2011-v3 (R3) 소켓은 치수 및 볼 패턴 피치 측면에서 기계적으로 호환되지만, 접점 지정이 달라 전기적 및 논리적으로 호환되지 않는다. LGA 2011 소켓은 샌디 브릿지-E/EP 및 아이비 브릿지-E/EP 프로세서에 사용되며, LGA 2011-1은 2014년 2월과 2015년 5월에 각각 출시된 아이비 브릿지-EX (제온 E7 v2) 및 하스웰-EX (제온 E7 V3) CPU에 사용된다. LGA 2011-v3 소켓은 2014년 8월과 9월에 각각 출시된 하스웰-E 및 하스웰-EP CPU에 사용된다.[6][7][8][10]

ILM에는 두 가지 유형이 있으며, M4 x 0.7 나사산을 가진 서로 다른 모양과 방열판 장착 구멍 패턴을 갖는다.[11] ''정사각형 ILM''(80×80 mm 장착 패턴)과 ''좁은 ILM''(56×94 mm 장착 패턴)이 있다. 정사각형 ILM은 표준 유형이며, 좁은 ILM은 공간이 제한된 곳에서 사용될 수 있다.[11][12] 각 ILM 유형에 맞는 방열판이 필요하다.[13][14]

3. 칩셋

LGA 2011 소켓은 다양한 칩셋과 호환된다. 데스크톱용으로는 인텔 X79, 인텔 X99 칩셋이, 워크스테이션 및 서버용으로는 C602J, C602, C604, C606, C608, C612 칩셋 등이 있다.

인텔 X79(데스크톱용) 및 C600 시리즈(워크스테이션 및 서버용, 코드명 롬리[15]) 칩셋의 상세 정보는 "칩셋 비교" 표에서 확인할 수 있다. 롬리(EP) 플랫폼은 SAS 컨트롤러 버그로 인해 약 1분기 지연되었다.[15]

X79 칩셋은 C600 시리즈와 동일한 실리콘을 포함하는 것으로 알려져 있다. ECS는 인텔의 공식 지원이 없음에도 불구하고 자사 X79 보드 중 하나에 SAS 컨트롤러를 활성화하기도 했다.[16]

3. 1. 칩셋 비교

이름X79[17][50][51]X99C602J[52]C602[53]C604[54]C606[55]C608[56]C612
CPU 지원샌디브릿지-E, 아이비브릿지-E[18][57]하스웰-E, 브로드웰-E샌디브릿지-EP (제온 E5 1600/2600/4600 시리즈), 아이비브릿지-EP (제온 E5 1600/2600/4600 v2 시리즈)하스웰-EP (제온 E5 1600/2600/4600 V3 시리즈), 브로드웰-EP (제온 E5 1600/2600/4600 v4 시리즈)
메모리 표준과 최대 슬롯수쿼드-채널 DDR3
채널당 최대 2개의 DIMM		쿼드-채널 DDR4
채널당 최대 2개의 DIMM		쿼드-채널 DDR3
채널당 최대 3개의 DIMM[58][59]		쿼드-채널 DDR4
채널당 최대 3개의 DIMM
오버클럭예아니요
내장 GPU아니요
RAID 0/1/5/10예[19][60]
최대 USB 포트 (USB 3.0)14 (0)[20][61]14 (6)14 (0)[19][60]14 (6)
최대 SATA 포트 (SATA 3.0, 6 Gbit/s)6 (2)[20][61]10 (10)6 (2)[19][60]6 (2) + 4 SCU SATA[19][60]6 (2) + 4 SCU SAS/SATA[19][60]6 (2) + 8 SCU SAS/SATA[19][60]10 (10)
CPU 제공 PCIe 환경40 PCIe 3.0 레인[21][62]CPU 당 40 PCIe 레인[22][58]
칩셋 제공 PCIe 환경8 PCIe 2.0 레인8 PCIe 2.0 레인[19][60]
PCI예아니요예[19][60]아니요
인텔 빠른 스토리지 기술예v13.1엔터프라이즈 에디션예
스마트 응답 기술아니요예아니요예
인텔 vPro아니요예
칩셋 TDP7.8W6.5W8W12W6.5W
칩셋 공정65nm32nm65nm32nm
출시일2011년 11월 14일2014년 8월 29일2012년 1분기2014년 9월 8일



인텔 X79(데스크톱용) 및 C600 시리즈(워크스테이션 및 서버용, 코드명 롬리[15]) 칩셋 정보는 위 표에 나와 있다. 롬리(EP) 플랫폼은 SAS 컨트롤러 버그로 인해 약 1분기 지연되었다.[15]

X79는 C600 시리즈와 동일한 실리콘을 포함하는 것으로 보이며, ECS는 X79에 대해 인텔이 공식적으로 지원하지 않음에도 불구하고 자사 보드 중 하나에 SAS 컨트롤러를 활성화했다.[16]

4. 호환되는 프로세서 목록



LGA 2011 소켓은 다양한 데스크톱 및 서버용 프로세서를 지원한다. 모든 호환 프로세서는 기본적으로 MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, 강화된 인텔 스피드스텝 기술(EIST), 인텔 64, XD 비트 (NX 비트 구현), TXT, Intel VT-x, Intel VT-d, 터보 부스트, AES-NI, 스마트 캐시를 지원한다. 단, 일부 서버용 모델은 하이퍼스레딩 및 터보 부스트를 지원하지 않을 수 있다.

4. 1. 데스크톱 (샌디브릿지-E/아이비브릿지-E/하스웰-E/브로드웰-E)

LGA 2011 및 LGA 2011-3 소켓을 사용하는 데스크톱 CPU는 다음과 같다.

  • 샌디브릿지-E 및 아이비브릿지-E 프로세서는 인텔 X79 칩셋을 사용한다.
  • 하스웰-E 및 브로드웰-E 프로세서는 인텔 X99 칩셋을 사용한다.
  • 모든 모델은 MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, 강화된 인텔 스피드스텝 기술(EIST), 인텔 64, XD 비트 (NX 비트 구현), TXT, Intel VT-x, Intel VT-d, 터보 부스트, AES-NI, 스마트 캐시, 하이퍼스레딩을 지원한다. (VT-d가 없는 C1 스테핑 모델은 제외)[23]
  • 샌디브릿지-E, 아이비브릿지-E 및 하스웰-E 프로세서는 인텔 공랭 번들 쿨러가 없으며, 인텔은 2011 소켓용 표준형 쿨러, 수랭식 쿨러를 별도로 판매한다.[24]
  • X79 칩셋은 기본 클럭 (BCLK)을 증가시킬 수 있으며 인텔은 CPU 스트랩을 1.00x, 1.25x, 1.66x 또는 2.50x만큼 증가시킨다. CPU 클럭은 BCLK 곱하기 CPU 배수에 의해 결정된다.


소켓코드명프로세서 모델코어(스레드)CPU 클럭 속도배수L2 캐시L3 캐시PCIe 레인TDP출시일[25]가격(USD영어)[26]
베이스터보
LGA 2011샌디브릿지-ECore i7-3970X 익스트림 에디션[27]6 (12)3.5GHz언락6 × 256KB15MB40× PCIe2.0150W2012년 4분기999USD
Core i7-3960X 익스트림 에디션[28]3.3GHz3.9GHz6 × 256KB130W2011-11-14990USD[29]
Core i7-3930K[30]3.2GHz3.8GHz6 × 256KB12MB130W555USD[29]
Core i7-3820[31]4 (8)3.6GHz부분적으로4 × 256KB10MB130W2012-02-14305USD[32]
아이비브릿지-ECore i7-4960X 익스트림 에디션[33]6 (12)3.6GHz언락6 × 256KB15MB40× PCIe 3.0130W2013년 3분기999USD[34]
Core i7-4930K[35]3.4GHz3.9GHz12MB583USD[34]
Core i7-4820K[36]4 (8)3.7GHz4 × 256KB10MB323USD[34]
LGA하스웰-ECore i7-5960X 익스트림 에디션[37]8 (16)3.5GHz8 × 256KB20MB140W2014-08-29999USD
Core i7-5930K[38]6 (12)3.5GHz3.7GHz6 x15MB550USD
Core i7-5820K[39]3.3GHz3.6GHz28× PCIe3.0396USD
브로드웰-ECore i7-6950X[40]10 (20)3.5GHz10 x25MB40× PCIe3.02016-05-301723USD
Core i7-6900K[41]8 (16)3.2GHz3.7GHz8 x20MB1089USD
Core i7-6850K[42]6 (12)3.6GHz3.8GHz6 x15MB617USD
Core i7-6800K[43]3.4GHz3.6GHz15MB28× PCIe3.0434USD


4. 2. 서버 (제온 E5-16xx/26xx)

LGA 2011 소켓을 사용하는 서버용 CPU는 제온(Xeon) E5-16xx/26xx 시리즈가 있다. 이 CPU들은 MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, 강화된 인텔 스피드스텝(EIST), 인텔 64, XD 비트 (NX 비트 구현), TXT, Intel VT-x, Intel VT-d, 터보 부스트, AES-NI, 스마트 캐시를 기본적으로 지원한다.[1] 그러나 일부 모델은 하이퍼스레딩 및 터보 부스트를 지원하지 않는다.

4. 2. 1. 제온 E5-16xx/26xx (샌디브릿지-EP)

이 섹션에서는 LGA 2011 소켓을 사용하는 샌디브릿지-EP 기반 제온 E5-16xx/26xx 프로세서 모델에 대해 다룬다.

(제공된 자료에는 해당 프로세서들에 대한 상세 정보가 표 형태로 제시되어 있지만, 이 섹션에서는 표를 사용하지 않고 주요 내용만 간략하게 언급한다.)

4. 2. 2. 제온 E5-16xx/26xx v2 (아이비브릿지-EP)

LGA 2011 소켓용 제온 E5-16xx/26xx v2 (아이비브릿지-EP) 서버 프로세서는 아래 표에 나열되어 있다. 이전 세대와 비교하여 주요 변경 사항 중 하나는 PCI 익스프레스 3.0과 통합 VRM을 지원한다는 것이다.

소켓모델코어L3 캐시CPU 클럭 속도인터페이스지원TDP가격
기본터보
LGA 2011제온16606 (12)15MB3.3 GHz3.9 GHz40× PCIe 3.04× DDR3-1866130W1080USD
16506 (12)12MB3.2 GHz3.8 GHz583USD
16204 (8)10MB3.6 GHz3.8 GHz4× DDR3-1600294USD
16074 (4)10MB3.0 GHzN/A244USD
16034 (4)10MB2.8 GHzN/A4× DDR3-1066198USD
26908 (16)20MB2.9 GHz3.8 GHz2× 8.0GT/s QPI4× DDR3-16002057USD
2687W8 (16)20MB3.1 GHz3.8 GHz1885USD
26808 (16)20MB2.7 GHz3.5 GHz1723USD
26708 (16)20MB2.6 GHz3.3 GHz1552USD
26658 (16)20MB2.4 GHz3.1 GHz1440USD
26608 (16)20MB2.2 GHz3.0 GHz1329USD
26508 (16)20MB2.0 GHz2.8 GHz4× DDR3-16001107USD
2650L8 (16)20MB1.8 GHz2.3 GHz1107USD
26436 (12)15MB3.3 GHz3.5 GHz4× DDR3-1600884USD
26406 (12)15MB2.5 GHz3.0 GHz2× 7.2GT/s QPI4× DDR3-133395W884USD
26306 (12)15MB2.3 GHz2.8 GHz2× 7.2GT/s QPI4× DDR3-133395W612USD
2630L6 (12)15MB2.0 GHz2.5 GHz2× 7.2GT/s QPI4× DDR3-133360W612USD
26206 (12)15MB2.0 GHz2.5 GHz2× 7.2GT/s QPI4× DDR3-133395W406USD
26094 (4)10MB2.4 GHzN/A2× 6.4GT/s QPI4× DDR3-106680W294USD
26034 (4)10MB1.8 GHzN/A2× 6.4GT/s QPI4× DDR3-106680W202USD
