1. 개요
PDMI는 2007년에 채택된 CEA-2017-A 표준을 기반으로 하는 휴대용/이동형 장치 간의 공통 상호 연결을 위한 커넥터이다. DisplayPort, USB, 아날로그 오디오, 고전류 전원 등의 전기 인터페이스를 포함하며, 2.5mm x 22mm 크기의 30핀 리셉터클을 사용한다. PDMI는 도킹 스테이션, 차량 내 엔터테인먼트 시스템 등에서 아이팟 크래들 커넥터를 대체하는 것을 목표로 하였으며, 델 스트릭, 어드벤트 베가, 보잉 블랙 등의 장치에 사용되었다.
더 읽어볼만한 페이지
- 디지털 디스플레이 단자 - 미니 디스플레이포트
미니 디스플레이포트는 DisplayPort의 소형 버전으로, 높은 해상도를 지원하며 어댑터를 통해 다양한 디스플레이 장치와 연결 가능하지만, DRM 콘텐츠 재생 제한, 어댑터 호환성, 초기 모델의 오디오 출력 미지원 등의 문제점을 가지고 썬더볼트 인터페이스로 발전했다. - 디지털 디스플레이 단자 - 시리얼 디지털 인터페이스
시리얼 디지털 인터페이스(SDI)는 방송 및 영상 제작 환경에서 비압축 디지털 비디오 신호를 전송하는 직렬 인터페이스 표준으로, SMPTE 표준에 따라 다양한 규격으로 나뉘며 동축 케이블을 통해 비디오, 오디오, 타임코드 등의 데이터를 전송한다. - 시청각 연결 단자 - 시리얼 디지털 인터페이스
시리얼 디지털 인터페이스(SDI)는 방송 및 영상 제작 환경에서 비압축 디지털 비디오 신호를 전송하는 직렬 인터페이스 표준으로, SMPTE 표준에 따라 다양한 규격으로 나뉘며 동축 케이블을 통해 비디오, 오디오, 타임코드 등의 데이터를 전송한다. - 시청각 연결 단자 - 디지털 비주얼 인터페이스
디지털 비주얼 인터페이스(DVI)는 1999년에 개발된 디지털 디스플레이 연결 규격으로, 아날로그 VGA를 대체하고 디지털 및 아날로그 비디오 신호 전송을 지원하며, HDMI와 호환되지만 HDMI보다 기능이 제한적이다. - USB - 윈도우 투 고
윈도우 투 고는 마이크로소프트가 개발한 윈도우 기능으로, USB 드라이브 같은 외부 저장 장치에서 부팅하여 휴대용 윈도우 환경을 제공했지만, 업데이트 문제와 하드웨어 지원 문제로 개발이 중단되고 윈도우 10에서 제거되었다. - USB - USB 플래시 드라이브
USB 플래시 드라이브는 USB 인터페이스를 통해 컴퓨터와 연결되는 휴대용 저장 장치로, 플래시 메모리 발명 후 상용화되어 플로피 디스크나 CD를 대체하며 데이터 저장, 운영 체제 부팅 등 다양한 용도로 사용되지만 위조 제품, 보안 위협, 제한적인 쓰기 횟수 등의 문제점도 있다.
| PDMI | |
|---|---|
| 일반 정보 | |
| 이름 | Portable Digital Media Interface (PDMI) |
| 약어 | PDMI |
| 종류 | 인터커넥트 표준 |
| 기술 정보 | |
| 설계 | CEA (Consumer Electronics Association) |
| 설계 날짜 | 2010년 2월 |
| 핫플러그 | 지원 |
| 외부 연결 | 지원 |
| 크기 | 길이 22 mm, 너비 2.5 mm |
| 핀 수 | 30 핀 |
| 신호 | |
| 오디오 신호 | 아날로그 스테레오, 디지털 DisplayPort (1–8 채널, 16- 또는 24-비트 리니어 PCM; 32 ~ 192 kHz 샘플링 속도) |
| 비디오 신호 | 디지털 2-레인 DisplayPort 1.1, 4.32 Gbit/s 데이터 속도 |
| 데이터 신호 | USB 3.0 SuperSpeed + DisplayPort 보조 채널용 1 Mbit/s |
2. 역사 및 개발
PDMI는 2007년 7월에 채택된 CEA-2017-A 표준을 기반으로 한다.[2][3][4] CEA-2017-A는 이전 ANSI/CEA-2017 표준의 개정판으로, 차량 내 네트워크 미디어 오리엔티드 시스템 전송(MOST)를 기반으로 하는 독점 직렬 프로토콜을 사용했다.[13][14][15] 2007년 개정판은 실제 장치에서 거의 사용되지 않았으며,[5][16] 새로운 CEA-2017-A 장치는 2007년 개정판 장치와 호환되지 않는다.[6][17]
PDMI 커넥터는 도킹 장치, 디스플레이, 미디어 재생 기능을 갖춘 휴대용/이동형 장치 간의 공통 상호 연결 역할을 하도록 설계되었다. PDMI는 가정용 A/V 장비용 도킹 스테이션, 차량 내 엔터테인먼트 시스템, 디지털 미디어 키오스크, 호텔/기내 엔터테인먼트 시스템 등에서 아이팟 크래들 커넥터를 대체하는 것을 목표로 한다.[7][18]

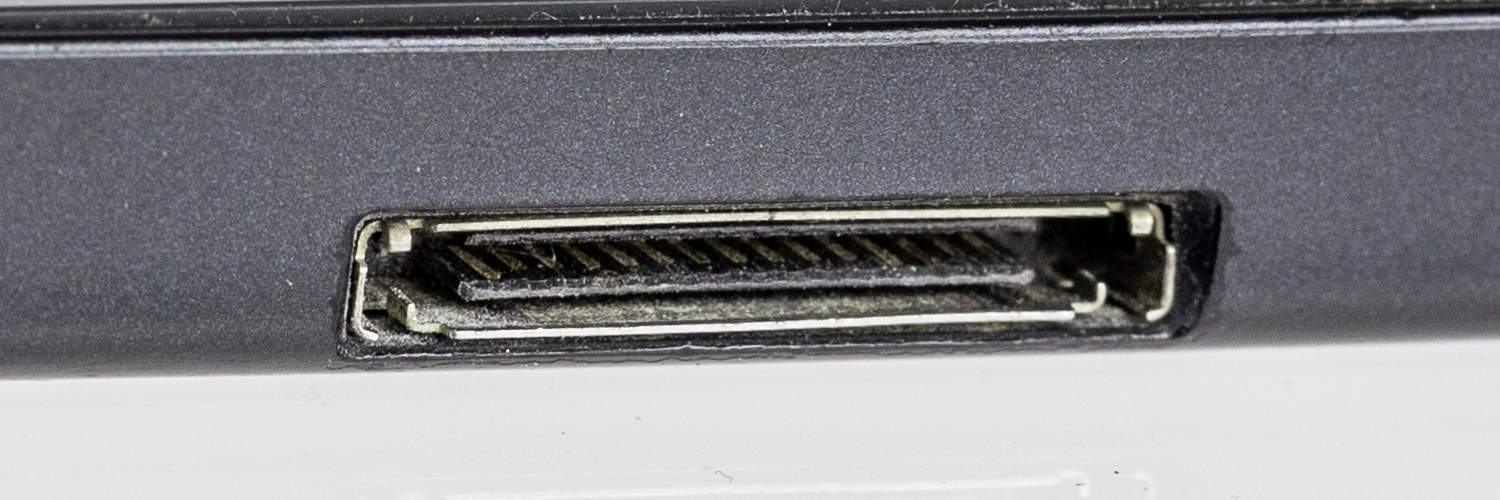

PDMI는 약 2.5mm x 22mm 크기의 30핀 리셉터클을 사용하며, 크래들 스타일의 커넥터도 정의되어 있다. PDMI 커넥터는 다음과 같은 전기 인터페이스를 포함한다.
- AUX 채널, 핫 플러그 감지 및 3.3V 전원 라인이 있는 2레인 DisplayPort v1.1a
- USB 3.0, USB 2.0, USB On-The-Go
- 레거시 오디오용 아날로그 스테레오 라인 아웃
- 리모컨용 HDMI CEC
- 호스트와 휴대용 장치 모두에서 나오는 고출력 전원 라인
DisplayPort 구성 요소는 4.32 Gbit/s의 데이터 속도를 제공하며, 연결된 디스플레이 장치에서 최대 1080p60 비디오와 8채널 오디오 재생을 지원하며, EDID 및 디스플레이 제어 명령도 지원한다. DisplayPort 신호는 도크 또는 3.3V DisplayPort 전원으로 구동되는 외부 신호 변환 어댑터의 활성 변환 회로를 사용하여 HDMI 형식으로 변환할 수 있다.
호스트(도킹 스테이션)와 휴대용 장치 모두에서 전원을 공급하여 휴대용 장치에 전력을 공급하고 배터리를 충전할 수 있으며, 휴대용 장치의 액세서리도 지원할 수 있다.
USB 3.0 "SuperSpeed", USB 2.0 및 USB On-The-Go는 파일 전송 및 장치 제어는 물론 장치 간 통신을 지원한다.
3. 특징
PDMI 커넥터는 약 2.5mm x 22mm 크기의 30핀 리셉터클을 사용하며, 크래들 스타일의 커넥터도 정의되어 있다. PDMI는 DisplayPort, USB, 아날로그 오디오, 고전류 전원 등의 전기 인터페이스를 포함한다.
DisplayPort 구성 요소는 4.32 Gbit/s의 데이터 속도를 제공하며, 연결된 디스플레이 장치에서 최대 1080p60 비디오와 8채널 오디오 재생을 지원하고, EDID 및 디스플레이 제어 명령도 지원한다. DisplayPort 신호는 도크 또는 3.3V DisplayPort 전원으로 구동되는 외부 신호 변환 어댑터의 활성 변환 회로를 사용하여 HDMI 형식으로 변환할 수 있다.
호스트(도킹 스테이션)와 휴대용 장치 모두에서 전원을 공급하여 휴대용 장치에 전력을 공급하고 배터리를 충전할 수 있으며, 휴대용 장치의 액세서리도 지원할 수 있다. USB 3.0 "SuperSpeed", USB 2.0 및 USB On-The-Go는 파일 전송 및 장치 제어는 물론 장치 간 통신을 지원한다.
PDMI의 핀 배열은 다음과 같다.
| 번호 | 명칭 | 인터페이스 그룹 | 기능 설명 |
|---|---|---|---|
| 1 | USB 5V | USB 2.0 인터페이스 | USB 전원(VBUS) |
| 2 | USB DGND | USB 접지 | |
| 3 | USB D+ | 데이터 플러스 | |
| 4 | USB OTG | On-The-Go (장치 간 데이터 전송 가능) | |
| 5 | USB D- | 데이터 마이너스 | |
| 6 | HC 5V | 고전류 전원(호스트의 출력) | 고전류 5V 전원(1.8A, 3.6A 또는 15핀과 결합된 경우) |
| 7 | DGND / HC GND | 고전류 접지 | |
| 8 | AUDIO RIGHT OUT | 아날로그 오디오(호스트의 입력) | 오른쪽 아날로그 오디오 출력(라인 레벨) |
| 9 | AUDIO LEFT OUT | 왼쪽 아날로그 오디오 출력(라인 레벨) | |
| 10 | AUDIO OUT GND | 오디오 출력 접지 | |
| 11 | CEC | CEC | HDMI 리모컨을 위한 소비자 전자 제어 |
| 12 | SSR- | USB 3.0・데이터 장치는 수신 | USB 3.0 SSRX 신호 |
| 13 | GND | 신호 접지 | |
| 14 | SSR+ | USB 3.0 SSRX + 신호 | |
| 15 | HC 5V | 고전류 전원(호스트로부터의 출력) | 고전류 5V 전원(1.8A, 3.6A 또는 6핀과 결합된 경우) |
| 16 | HC GND | 고전류 접지 | |
| 17 | SST- | USB 3.0 데이터 장치가 전송 | USB 3.0 SSTX 신호 |
| 18 | GND | 신호 접지 | |
| 19 | SST+ | USB 3.0 SSTX + 신호 | |
| 20 | HPD | DisplayPort v1.1a 인터페이스, 2 레인 (호스트가 싱크, 장치가 소스) | 핫 플러그 감지(호스트からの割り込み機能を含む) |
| 21 | DAUX+ | AUX 채널 플러스 | |
| 22 | DAUX- | AUX 채널 마이너스 | |
| 23 | AP | 3.3V DisplayPort 출력(휴대용 장치로부터의 전력) | |
| 24 | D1- | 메인 링크 레인 1(마이너스) | |
| 25 | GND | 신호 접지 | |
| 26 | D1+ | 메인 링크 레인 1(플러스) | |
| 27 | GND | 신호 접지 | |
| 28 | D0- | 메인 링크 레인 0(마이너스) | |
| 29 | GND | 신호 접지 | |
| 30 | D0+ | 메인 링크 레인 0(플러스) |
4. PDMI를 사용하는 장치

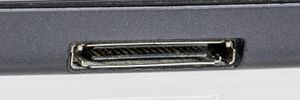

PDMI를 탑재한 최초의 양산 기기는 델 스트릭(Dell Streak)으로, 안드로이드 운영 체제 버전 1.6부터 2.2까지를 실행하는 5인치 태블릿 장치이다.[10][20] 어드벤트 베가(Advent Vega)도 PDMI를 사용하는 장치 중 하나이다.[8][9][19] 보잉 블랙(Boeing Black)도 PDMI를 사용한다.[11]
| 장치 이름 | 출시일 | 비고 |
|---|---|---|
| 어드벤트 베가 | 2010년 11월 19일 | |
| 델 스트릭 | 2010년 6월 4일 | |
| 보잉 블랙 | 2014년 2분기 |
5. 핀 배열
wikitable
| 번호 | 명칭 | 인터페이스 그룹 | 기능 설명 |
|---|---|---|---|
| 1 | USB 5V | USB 2.0 인터페이스 | USB 전원(VBUS) |
| 2 | USB DGND | USB 접지 | |
| 3 | USB D+ | 데이터 플러스 | |
| 4 | USB OTG | On-The-Go (장치 간 데이터 전송 가능) | |
| 5 | USB D- | 데이터 마이너스 | |
| 6 | HC 5V | 고전류 전원(호스트의 출력) | 고전류 5V 전원(1.8A, 3.6A 또는 15핀과 결합된 경우) |
| 7 | DGND / HC GND | 고전류 접지 | |
| 8 | AUDIO RIGHT OUT | 아날로그 오디오(호스트의 입력) | 오른쪽 아날로그 오디오 출력(라인 레벨) |
| 9 | AUDIO LEFT OUT | 왼쪽 아날로그 오디오 출력(라인 레벨) | |
| 10 | AUDIO OUT GND | 오디오 출력 접지 | |
| 11 | CEC | CEC | HDMI 리모컨을 위한 소비자 전자 제어 |
| 12 | SSR- | USB 3.0・데이터 장치는 수신 | USB 3.0 SSRX 신호 |
| 13 | GND | 신호 접지 | |
| 14 | SSR+ | USB 3.0 SSRX + 신호 | |
| 15 | HC 5V | 고전류 전원(호스트로부터의 출력) | 고전류 5V 전원(1.8A, 3.6A 또는 6핀과 결합된 경우) |
| 16 | HC GND | 고전류 접지 | |
| 17 | SST- | USB 3.0 데이터 장치가 전송 | USB 3.0 SSTX 신호 |
| 18 | GND | 신호 접지 | |
| 19 | SST+ | USB 3.0 SSTX + 신호 | |
| 20 | HPD | DisplayPort v1.1a 인터페이스, 2 레인 (호스트가 싱크, 장치가 소스) | 핫 플러그 감지(호스트からの割り込み機能を含む) |
| 21 | DAUX+ | AUX 채널 플러스 | |
| 22 | DAUX- | AUX 채널 마이너스 | |
| 23 | AP | 3.3V DisplayPort 출력(휴대용 장치로부터의 전력) | |
| 24 | D1- | 메인 링크 레인 1(마이너스) | |
| 25 | GND | 신호 접지 | |
| 26 | D1+ | 메인 링크 레인 1(플러스) | |
| 27 | GND | 신호 접지 | |
| 28 | D0- | 메인 링크 레인 0(마이너스) | |
| 29 | GND | 신호 접지 | |
| 30 | D0+ | 메인 링크 레인 0(플러스) |
5. 1. USB 인터페이스
PDMI의 USB 2.0 인터페이스는 1번 핀(USB 5V, VBUS), 2번 핀(USB DGND, USB Ground), 3번 핀(USB D+, Data +), 4번 핀(USB OTG, On-The-Go), 5번 핀(USB D-, Data -)으로 구성된다. 4번 핀은 기기 간 데이터 전송을 허용하는 On-The-Go 기능을 담당한다.5. 2. 고전류 전원
PDMI는 고전류 전원 공급을 위한 핀을 포함한다. 6번 핀과 15번 핀은 HC 5V (High-current 5V)로, 1.8A 또는 두 핀을 결합하여 3.6A의 전류를 공급할 수 있다. 7번 핀과 16번 핀은 각각 DGND / HC GND (High-current Ground) 및 HC GND로, 고전류 접지 역할을 한다.5. 3. 아날로그 오디오
PDMI의 아날로그 오디오 관련 핀은 다음과 같다.| 핀 번호 | 핀 이름 | 핀 설명 |
|---|---|---|
| 8 | AUDIO RIGHT OUT | 오른쪽 아날로그 오디오 출력 (라인 레벨) |
| 9 | AUDIO LEFT OUT | 왼쪽 아날로그 오디오 출력 (라인 레벨) |
| 10 | AUDIO OUT GND | 오디오 출력 접지 |
5. 4. CEC
PDMI의 11번 핀은 CEC(Consumer Electronic Control) 기능을 담당하며, HDMI 리모컨을 사용하는 데 사용된다.5. 5. USB 3.0
PDMI의 USB 3.0 인터페이스는 12번 핀(SSR-), 13번 핀(GND), 14번 핀(SSR+), 17번 핀(SST-), 18번 핀(GND), 19번 핀(SST+)을 통해 구현된다. 12번 핀은 USB 3.0 SSRX- 신호, 13번 핀은 신호 접지, 14번 핀은 USB 3.0 SSRX+ 신호를 담당한다. 또한, 17번 핀은 USB 3.0 SSTX- 신호, 18번 핀은 신호 접지, 19번 핀은 USB 3.0 SSTX+ 신호를 담당한다.| 핀 번호 | 핀 이름 | 기능 설명 |
|---|---|---|
| 12 | SSR- | USB 3.0 SSRX- 신호 |
| 13 | GND | 신호 접지 |
| 14 | SSR+ | USB 3.0 SSRX+ 신호 |
| 17 | SST- | USB 3.0 SSTX- 신호 |
| 18 | GND | 신호 접지 |
| 19 | SST+ | USB 3.0 SSTX+ 신호 |
5. 6. DisplayPort
PDMI의 DisplayPort 인터페이스는 2레인 DisplayPort v1.1a 인터페이스로, 호스트는 싱크, 장치는 소스 역할을 한다. 20번 핀은 HPD (Hot Plug Detect, 핫 플러그 감지)로, 호스트의 인터럽트 기능을 포함한다. 21번 핀과 22번 핀은 각각 DAUX+ (AUX 채널 +)와 DAUX- (AUX 채널 -)이다. 23번 핀은 AP (3.3V DisplayPort Power)로, 휴대용 기기에서 전원을 공급한다.메인 링크 레인 1은 24번 핀(D1-), 25번 핀(GND), 26번 핀(D1+)을 사용하고, 메인 링크 레인 0은 28번 핀(D0-), 29번 핀(GND), 30번 핀(D0+)을 사용한다.
