1. 개요
TTL 측광은 렌즈를 통해 들어오는 빛을 측정하여 노출을 결정하는 기술이다. 1960년 아사히 광학이 펜탁스 스포트매틱 프로토타입을 통해 처음 선보였으며, 1963년 도쿄 광학이 톱콘 RE 슈퍼를 출시하면서 세계 최초로 TTL 측광 방식의 일안 반사식 카메라가 등장했다. 이후 아사히 광학의 펜탁스 SP를 통해 TTL 측광 기술이 대중화되었고, 올림푸스 OM-2를 통해 TTL 플래시 조광이 가능해졌다.
TTL 측광은 렌즈의 조리개 값, 필터 사용, 접사 촬영 등으로 인한 빛 손실을 정확하게 반영하며, 렌즈 교환식 카메라에서 렌즈 차이에 따른 노출 오차를 줄여준다. TTL 측광 방식은 카메라 구조에 따라 미러 미터 방식, 뷰파인더 광로식, 컷 컨덴서 방식, 다이렉트 측광, 서브 미러 방식, 리트랙터블 센서 방식 등으로 나뉘며, 빛의 측정 시점에 따라 조임 측광, 순간 조임 측광, 개방 측광으로 구분된다. 또한, 측광 범위에 따라 스폿 측광, 전면 측광, 중앙부 중점 측광, 다분할 측광 등으로 분류된다. 디지털 카메라에서는 이미지 센서를 사용하여 노출을 결정하는 TTL-CCD 측광 방식이 사용되며, TTL 플래시 측광은 적정량의 플래시 광량을 계산하기 위해 프리플래시를 사용하는 방식으로 발전했다.
더 읽어볼만한 페이지
| TTL 측광 | |
|---|---|
| TTL 노출계 | |
| 유형 | 노출계 |
| 사용 분야 | 사진술 |
| 작동 원리 | |
| 작동 방식 | 렌즈를 통과한 빛을 측정 |
| 측정 위치 | 필름 표면 이미지 센서 |
| 장점 | 다양한 렌즈와 액세서리와 함께 사용 가능 노출 정확도 향상 |
| 기술적 상세 사항 | |
| 측정 모드 | 평가 측광 중앙 중점 측광 스팟 측광 |
| 측정 범위 | 카메라 및 노출계에 따라 다름 |
| 전원 | 카메라 배터리 또는 별도 배터리 |
| 역사 | |
| 최초 개발 | 1960년대 |
| 최초 상용화 | 아사히 펜탁스 스포트마틱 (1964년) 토미카 (1965년) |
| 관련 기술 | |
| 관련 기술 | 자동 노출 측광 노출 보정 |
2. 역사
1960년 포토키나에서 아사히 광학(현 리코이미징)이 펜탁스 스포트매틱 프로토타입을 통해 TTL 측광 기술을 처음 선보였다.[1] 이 카메라는 일반에 공개되지 않고 관계자에게만 발표되었으며, 스폿 측광 방식이었으나 초점 조절 시 중심부가 보이지 않는 단점이 있었다.
TTL 측광의 가장 큰 특징은 촬영 렌즈를 통과한 빛을 직접 측정하여 실제로 사진 필름이나 CCD, CMOS에 도달하는 빛의 양을 정확하게 측정할 수 있다는 점이다.
TTL 측광은 주로 일안 반사식 카메라(SLR)에 적용되며, 다음과 같은 구조로 분류할 수 있다.
1963년 도쿄 광학(현 토프콘)이 세계 최초로 TTL 측광 방식의 일안 반사식 카메라인 톱콘 RE 슈퍼를 출시했다.[1] 이 카메라는 미러 미터 방식을 채택하여 TTL 측광과 개방 측광 기능을 모두 실현한 고급 기종이었다.
1964년 아사히 광학은 펜탁스 SP를 발매하여 TTL 측광 기술을 대중화했다.[1] 이 카메라는 평균 측광 방식으로, 조임 측광을 채용하여 다양한 렌즈에서 TTL 측광을 사용할 수 있었고, 저렴한 가격으로 큰 인기를 얻었다.
1975년 올림푸스는 올림푸스 OM-2를 통해 세계 최초로 TTL 다이렉트 측광을 실현하여 TTL 플래시 조광을 가능하게 했다.[1]
3. TTL 측광의 특징
카메라의 노출은 보통 렌즈의 밝기(F값)와 셔터 속도의 조합으로 결정된다. 하지만 F값은 렌즈를 통과할 때 빛의 흡수나 산란, 필터 사용으로 인한 빛의 감소를 고려하지 않아, 실제 렌즈를 통과하는 빛의 양은 F값에서 기대되는 양보다 적다. 접사 촬영 시에는 촬영 배율이 높아질수록 빛의 양이 크게 줄어든다. 초점 조절이나 줌 조작에 따라 필름이나 CCD 등에 도달하는 빛의 양이 렌즈의 F값 표시와 달라질 수 있으며, 그 차이는 렌즈마다 다르다. 또한, 표시되는 F값은 일정 범위 내에서 차이가 허용된다. 렌즈 교환식 카메라에서는 화각이 변동하므로 어떤 범위의 빛으로 노출을 결정할지가 문제가 된다.
TTL 측광은 실제로 렌즈를 통과하는 빛을 측정하므로 이러한 요인들을 모두 반영할 수 있다. 특히 렌즈 교환식 일안 반사식 카메라나 레인지 파인더 카메라 등에서는 "렌즈의 차이가 노출에 영향을 미치지 않는다"는 TTL 방식의 특징이 중요하다.
초기 TTL 노출계는 "노광 중에 측광할 수 없다"는 단점이 있었지만, 노광 중에 필름면에 닿는 빛을 측정하는 TTL 다이렉트 측광이 개발되면서 촬영 중 빛의 변화에 대응할 수 있게 되었다. 이를 통해 복잡한 조건에서도 전자 플래시의 자동 조광이 가능한 TTL 오토 플래시가 실현되었다.
4. TTL 측광의 구조별 분류
대부분의 디지털 자동 카메라는 이미징 센서 자체에서 수행되는 TTL 측광을 사용한다.
최신 카메라에서는 여러 '세그먼트'를 사용하여 사진의 다른 위치에서 빛의 양을 얻는다. 이 정보는 사진작가가 선택한 모드에 따라 노출을 설정하는 데 사용된다. 스폿 측광은 사진의 단일 지점을, 다중 세그먼트 측광(매트릭스 또는 허니콤 측광)은 여러 지점의 값을 결합하고 가중하여 노출을 설정한다.

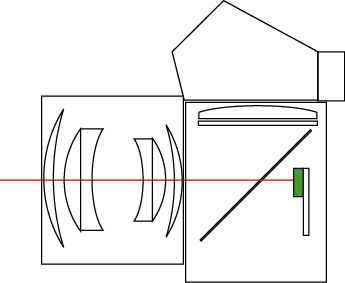

4. 1. 미러 미터 방식 측광
일안 반사식 카메라의 미러 뒷면에 측광 소자를 부착하고, 미러의 반사면 일부에 틈새를 만들어 빛을 통과시켜 측정하는 방식이다. '''토프콘 RE 슈퍼'''는 뷰파인더 교환을 가능하게 하는 등 장점이 있었지만, 미러 질량 증가 등 단점도 있었다. 이 방식을 채택한 카메라는 토프콘, 미란다 등 일부에 그쳤다.[1]

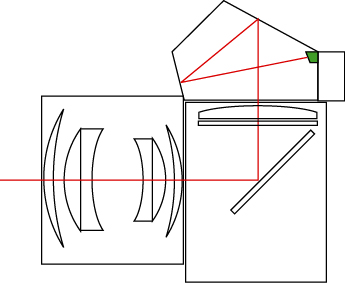

4. 2. 뷰파인더 광로식 측광
뷰파인더 광로식 측광은 일안 반사식(SLR) 카메라에서 가장 일반적으로 사용되는 방식이다. 펜타프리즘 또는 펜타미러에 통합된 광 센서를 통해 뷰파인더로 들어오는 빛을 측정한다. 펜탁스 SP에서 이 방식을 채택했다.[1] 파인더 스크린을 교체할 수 있는 기종에서는 스크린의 투과율이 바뀌면 노출계가 지시하는 노출이 적정 값에서 벗어나게 된다.
미놀타 SR-T101처럼 펜타프리즘 내부에 수광부를 두는 방식도 있다. 니콘 F, F2 등 뷰파인더 교환식 카메라에서는 TTL 노출계를 내장한 교환식 뷰파인더가 존재한다.
최신 SLR 및 DSLR에서는 사전 플래시 TTL 측광을 지원하여, 미러가 올라가기 전에 반사 플래시 광을 측정하여 필요한 플래시 광량을 추정한다.[1]
4. 3. 컷 컨덴서 방식 측광
컷 컨덴서 방식 측광은 컨덴서 렌즈의 중앙을 45도로 잘라 하프 미러 가공하여 빛을 측정하는 방식이다. 이 방식은 캐논 카메라에서만 사용되었으며, 스폿 측광, 부분 측광만 가능하다.[1]

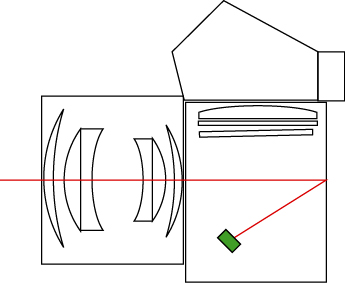

4. 4. 다이렉트 측광 (OTF 측광)
노출 중에 필름 면이나 셔터막에서 반사되는 빛을 측정하는 방식이다. 주로 AE 카메라에 사용된다.[2] 올림푸스 OM-2에서 처음으로 이 방식을 사용했다. 미러 업(거울이 올라간 상태) 시 빛의 경로가 차단되는 것에 영향을 받지 않고, 노출값을 기억하는 회로를 내장할 필요가 없으며, 뷰파인더를 통해 들어오는 역입사광(빛이 렌즈 반대 방향에서 들어오는 것)에도 강하다. 또한, TTL 플래시 조광(플래시 빛의 양을 조절하는 것)을 위해서는 노출 중의 빛의 양을 측정해야 하는데, 다이렉트 측광 방식이 실현되면서 가능해졌다.
노출을 하지 않을 때에는 퀵 리턴 미러(빛을 뷰파인더로 보내는 거울)가 빛의 경로를 막기 때문에, 뷰파인더 광로 측광 방식이나 서브 미러 방식 등 다른 측광 방식과 함께 사용하는 기종이 많다. 이 때문에 뷰파인더 등에 표시되는 측정 결과와 실제 노출이 달라지는 단점이 있다.
일반적인 빛에서의 다이렉트 측광은 올림푸스 이외의 제조사에서는 몇몇 기종에서만 채택되었지만, TTL 플래시의 조광 기능으로는 많은 제조사에서 채택되었다. 디지털화와 함께 감광 매체(빛을 받아들이는 물질)가 필름에서 CCD, CMOS 등의 이미지 센서로 바뀐 이후에는, 필름과 다른 반사광의 문제 등으로 인해 거의 채택되지 않게 되었다.
아사히 광학 공업(현 리코 이미징)의 '''펜탁스 LX'''에서 채택된 측광 기구인 '''IDM 시스템'''은 퀵 리턴 미러를 하프 미러(반만 빛을 통과시키는 거울)로 하여, 미러를 통과하여 셔터막을 반사한 빛을 미러 뒷면의 서브 미러를 통해 항상 바디 측의 TTL 노출계로 보내기 때문에, 노출 시, 비노출 시, 뷰파인더 스크린 및 뷰파인더부의 교환 등에 관계없이, 항상 같은 광로에서 TTL 측광을 할 수 있는 완전한 다이렉트 측광 방식이다.
이 방식의 노출계는 미러나 일안 반사식 뷰파인더 기구가 측광에 필요 없으므로, 레인지 파인더 카메라에도 탑재할 수 있으며, '''미놀타 CLE'''와 '''코니카 헥사 RF'''가 채택한 기종이다.

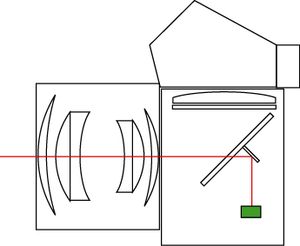

4. 5. 서브 미러 방식 측광
퀵 리턴 미러의 일부를 하프 미러로 만들고, 그 뒷면에 메인 미러와 반대 방향으로 서는 서브 미러를 설치하는 방식이다. 하프 미러를 투과하고 서브 미러에 반사되어 카메라 하단에 놓인 수광부에 입사하는 빛을 측정한다. 서브 미러는 미러 업 시 퀵 리턴 미러와 평행하게 수납된다. 파인더로부터의 역입사광의 영향을 받기 어렵다.
이 방식은 초점 측정을 하는 오토 포커스 센서와 미러를 공유할 수 있기 때문에, 오토 포커스 일안 리플렉스 카메라에 많이 사용된다.
4. 6. 리트랙터블 센서 방식 측광
미러 뒤에 수납식 수광 소자를 두어 렌즈로부터의 입사광을 직접 측정하는 방식이다. 캐논 페릭스, 라이카 M5 등 일부 모델에서 사용되었다.
5. TTL 측광의 방식별 분류
TTL 측광은 대부분 일안 반사식(SLR) 카메라와 관련이 있다. SLR 카메라에서 노출 측광을 위한 광 센서는 펜타프리즘 또는 펜타미러에 통합되어 있는데, 이를 통해 렌즈를 통해 직접 뷰파인더를 볼 수 있다. 미러가 위로 젖혀지면 노출 중에는 빛이 도달할 수 없으므로 실제 노출 전에 필요한 노출량을 결정해야 한다. 최신 SLR 및 DSLR에서는 사전 플래시 TTL 측광을 사용하여, 미러가 올라가기 전에 반사 플래시 광으로부터 노출량을 추정한다.
Olympus OM-2, Pentax LX, Nikon F3, Minolta 9000 등의 필름 SLR 카메라는 카메라 상단의 측광 셀 외에도 미러 박스 하단에 위치한 측광 셀을 사용하여 주변광을 측광했다. 빛은 반투명 주 미러 뒤의 보조 미러, 첫 번째 셔터 커튼의 특수 반사 코팅, 필름 자체의 표면 등에서 반사되었다. 이러한 방식은 초점 스크린이나 뷰파인더 변경 시 측정 결과 조정이 필요 없고, 틸트-시프트 렌즈와 같은 경우에도 측정 오류에 강하다는 장점이 있다. 필름에서 반사된 빛을 사용하는 미러 박스 하단의 측광 셀은 실시간 TTL 플래시 측광을 지원하는 모든 필름 SLR에서도 사용된다.
일부 초기 Pentax DSLR도 TTL 플래시 측광에 이 구성을 사용했지만, 이미지 센서와 필름의 반사 특성이 달라 신뢰성이 떨어지는 것으로 판명되었다. 따라서 디지털 SLR 카메라는 일반적으로 실시간 TTL 플래시 측광을 지원하지 않고 사전 플래시 측광을 사용한다. 라이브 뷰나 비디오를 지원하는 디지털 SLR은 이러한 모드에서 이미지 센서 자체의 판독값을 사용하여 노출을 측광한다. 이는 이미지 센서를 사용하여 노출 측광을 하는 소니의 SLT 디지털 카메라도 마찬가지다.
많은 고급 현대식 카메라에서는 여러 '세그먼트'를 사용하여 사진의 다른 위치에서 빛의 양을 얻는다. 간단한 스폿 측광계의 경우 사진의 단일 스폿이 선택되고, 카메라는 해당 스폿이 제대로 노출되도록 노출을 설정한다. 일부 최신 SLR 시스템에서는 스폿 측광 영역이 선택된 초점 영역에 연결되어 유연성을 높인다. 다중 세그먼트 측광(매트릭스 또는 허니콤 측광)을 사용하면 다른 세그먼트의 값을 결합하고 가중하여 올바른 노출을 설정한다.
1970년대에 올림푸스는 필름에서 직접 노출을 측정하는 OTF(Off the film) 측광 방식의 OM-2 카메라를 출시했다. OM-2의 자동 다이내믹 측광(ADM) 시스템은 셔터 속도에 따라 두 가지 방법 중 하나 또는 두 가지를 조합하여 측광을 수행했다.[2] 셔터 속도가 증가함에 따라 필름 표면에서 반사되는 실제 빛이 측정되었고, 두 번째 셔터막의 릴리스 타이밍이 그에 따라 조정되었다. 라이카는 나중에 이 시스템의 변형을 사용했으며, 펜탁스는 LX 카메라에서 통합 직접 측광(IDM)을 사용했다.
5. 1. 조임 측광 (실조리개 측광)
조임 측광(실조리개 측광)은 실제 촬영할 때와 같은 조리개 값으로 측광하는 방식이다. 이 방식은 가장 정확하지만, 조리개를 조여야 하는 번거로움이 있다.5. 2. 순간 조임 측광
TTL영어 측광 방식 중 하나로, 셔터 릴리즈 순간 조리개를 조여 측광하는 방식이다. 일부 자동 노출(AE) 카메라에서 채택되며, 조리개 우선 자동 노출(AE)을 지원한다.5. 3. 개방 측광
일안 반사식(SLR) 카메라에서 렌즈를 최대 개방 상태로 두고 측광하여 조리개 값을 보정하는 방식이다. 현대 대부분의 SLR 카메라에서 사용되며, 편리하고 빠르다.[2]6. TTL 측광의 범위별 분류
TTL 측광은 사진 촬영 시 노출을 결정하는 데 사용되는 다양한 방식을 포함한다. 주요 방식은 다음과 같다.
- 다분할 측광 (평가 측광, 멀티 패턴 측광): 촬영 영역을 여러 부분으로 나누어 측광하고, 컴퓨터 처리로 최적의 노출값을 결정한다. 캐논의 평가 측광, 니콘의 멀티 패턴 측광, 올림푸스의 ESP 측광 등이 대표적이다. 현대 카메라에서 주로 사용된다.
- 중앙부 중점 측광: 화면 중앙부를 중심으로 측광하고, 주변부의 밝기도 고려하는 방식이다. 전면 측광과 부분 측광의 장점을 결합한 형태이다.
- 스폿 측광 및 부분 측광: 화면 중심의 1~5% 정도의 좁은 영역에서 측광을 수행한다.[1]
6. 1. 스폿 측광 및 부분 측광
화면 중심의 1~5% 정도의 극소 범위에서 측광을 수행하는 방식이다. 카메라 측의 판단이 전혀 개입되지 않으므로, 모든 기종에서 동일한 측광 결과를 얻을 수 있다. 다만, 반사광식 노출계의 특징을 이해하지 못하면 사용하기 어려운 방식이다.[1]AE 사용에는 전혀 적합하지 않으며, AE 사용 시에는 측광 시 AE 락(AE lock) 기구와 연동하는 경우가 대부분이다.[1]
측광을 한 번으로 끝내지 않고 화면 내 여러 지점을 측정하여 평균하는 '''다중 스팟'''이라는 방식으로 사용되는 경우도 많다.[1]
노출 제어가 촬영자 측에서 결정할 수 있으므로, 풀 매뉴얼 노출을 많이 사용하며, 경험이 풍부한 촬영자가 선호하는 경향이 있다. 현재도 상급자용 카메라에는 필수 기능으로 탑재되어 있다. 파생형으로, 다소 측광 범위가 넓은 '''부분 측광'''이라는 것도 있다.[1]
사용의 어려움과 속사성의 결여로 인해 스팟 측광 방식을 단독으로 채택하는 카메라는 매우 적다. 반면, 부분 측광 방식만을 탑재하고 있는 카메라는 캐논제 일안 반사식 카메라에 많았다.[1]
6. 2. 전면 측광 (평균 측광)
평균 측광은 뷰파인더 시야각 전체를 측광 범위로 하여, 반사 측광의 표준 반사율 18%를 기준으로 화면 전체를 측광해 평균값을 얻는 방식이다. TTL 측광의 한 종류이다. '전면 측광'이라고도 한다.화면 전체를 평균적으로 측광하므로 순광에서는 피사체가 화면 안에서 이동해도 측광 결과는 거의 변하지 않는다. 스폿 측광처럼 카메라의 판단이 전혀 들어가지 않아, 어떤 기종에서도 같은 측광 결과가 나온다. 스폿 측광과 같은 지식이나 경험이 없어도 어느 정도 노출 정밀도를 얻을 수 있지만, 반사광식 노출계의 단점이 강하게 나타난다. 예를 들어 흰색 배경 안에 검은색 피사체가 있을 때 그대로 측광하면, 노출계에는 평균화되어 회색으로 처리되므로 어느 쪽에도 노출이 맞지 않는다. 이처럼 배경의 밝기를 측광 결과에 넣고 싶지 않을 때는 피사체에 접근하여 주요 피사체만 측광하면 된다.
"표준 반사율 18%"라는 일정한 법칙을 따르므로, 이를 이해하는 촬영자는 자신의 판단으로 노출을 조절(의도적으로 밝게, 어둡게 등)하기 쉽다.
중앙부 중점 측광이 보급되기 전까지, 염가형 기종부터 고급형 기종까지 일안 리플렉스 카메라 TTL 측광의 표준이었다.
6. 3. 중앙부 중점 측광
화면 중앙부를 중심으로 측광하고, 주변부의 밝기도 고려하는 방식이다. 전면 측광과 부분 측광의 장점을 결합한 방식이다. AE 카메라의 등장으로 측광 기능 자동화 요구에 따라 개발되었다. 다분할 측광 기능이 등장하기 전까지 자동 측광의 주류였으며, 다분할 측광 카메라도 대부분 중앙부 중점 측광으로 전환 가능하다.스팟 측광이나 전면 측광과 달리, 피사체의 화면 내 위치가 바뀌면 측광 결과가 달라지므로 촬영자는 이 점을 이해하고 사용해야 한다. 그러나 '중앙 중점'이라는 유일한 법칙에 의해 산출되는 노출값 경향은 다분할 측광에 비해 파악하기 쉽다.
대략적인 측광으로도 비교적 올바른 노출을 산출할 수 있지만, 너무 중앙에서 떨어진 위치에 주 피사체가 있거나, 중앙에 역광의 피사체가 있는 경우 등 정확한 노출 산출을 기대할 수 없는 경우도 있다. 이에 대응하기 위해 노출 보정 기능의 수요가 높아지고 탑재되는 기종도 늘어났다.
다만 중앙부 중점 측광이라는 같은 범주 안에서도 각 카메라 제조사의 측광에 대한 생각에 따라, 측광에서 중앙부 중시도에 차이가 있다. 예를 들어 올림푸스는 전면 측광에 가깝고, 니콘은 부분 측광에 가깝다는 개성이 있다.
6. 4. 다분할 측광 (평가 측광, 멀티 패턴 측광)
촬영 영역을 여러 부분으로 나누어 측광하고, 컴퓨터 처리로 최적의 노출값을 결정하는 방식이다. 다양한 촬영 환경에서 정확한 노출을 얻을 수 있으며, 현대 카메라의 주류 측광 방식이다. 캐논의 평가 측광, 니콘의 멀티 패턴 측광, 올림푸스의 ESP 측광 등이 대표적이다.과거에는 한 대의 카메라가 하나의 측광 범위만 가지고 있었지만, 현재 카메라의 대부분은 여러 개의 측광 패턴을 가지고 있어 언제든지 전환할 수 있게 되었다. 다분할 측광은 촬영 영역을 몇 개의 부분으로 나누어 독립적으로 밝기를 측정하고 컴퓨터 처리를 통해 최적의 노출값을 구한다. 평균 측광이나 중앙 중점 측광으로는 적정한 노출값을 얻을 수 없어 노출 보정이 필요했던 상황(예: 역광에서 주요 피사체와 주변의 휘도 차이가 클 경우)에서도 자동으로 적정한 노출값을 얻는 것을 목표로 한다. 사진 촬영에 익숙하지 않은 초보자도 노출 실패를 줄일 수 있으며, 즉시성이 요구되는 용도 등에서도 유효하다.
컴퓨터 등이 없었던 시대의 아날로그 산출 방식이면서 분할 측광이라는 개념이 처음 사용된 것은 미놀타의 SR-T101이며, 컴퓨터 계산에 의한 다분할 측광이 실용화된 최초의 카메라는 니콘 FA였다.
다분할 측광은 다른 측광 방식과 다르게 측광 패턴이나 측광 영역의 모양만으로 노출을 산출하는 것이 아니라, 측광 결과를 컴퓨터 처리로 가공하여 최종적인 노출을 구한다. 다른 측광 방식에서는 측광 범위 내의 어느 한 부분의 측광 감도가 항상 일정하지만, 다분할 측광에서는 같은 부분에서 측광해도 감도가 상황에 따라 변화할 수 있다. 예를 들어 역광에 의해 휘도가 높아진 것으로 판단된 부분은 일시적으로 감도를 낮추는 처리를 하는 경우 등이다. 이러한 노출값 산출 알고리즘은 카메라 제조사나 카메라 기종에 따라 다르다. 따라서 같은 장면에서도 카메라가 다르면 산출되는 노출값에 차이가 발생할 수 있다. 또한, 노출 보정 등의 적정값을 판단하기 다소 어렵다.
현재는 초기에 비해 정밀도가 향상되어 디지털 일안 반사식 카메라의 CCD와 같이 라티튜드가 좁은 이미지 센서에서도 거의 즉시 적정 노출을 산출할 수 있을 정도로 성숙된 기술이지만, 극단적인 조건에서는 노출 오류를 일으키는 경우가 있다. 이러한 경우, 다분할 측광과 자동 브라케팅 기구나 AE 락 기구를 조합하여 사용함으로써, 작화 의도대로 사진을 촬영하는 것이 가능하다. 또한 대부분의 다분할 측광 탑재 카메라는 중앙 중점 측광이나 스폿 측광으로 전환할 수 있다.
각 회사의 대표적인 다분할 측광 방식은 다음과 같다.
- 올림푸스: ESP(Electro Selective Pattern) 측광. OM40에 탑재되었으며, 이후 디지털 카메라 및 디지털 일안 반사식 카메라에서도 "디지털 ESP 측광"으로 탑재되었다.
- 캐논: 평가 측광. 화면 내의 콘트라스트에 반응하여, 콘트라스트가 높은 부분이 노출 결정에 얼마나 중요한지를 평가하고, 이를 바탕으로 적정 노출을 산출한다. 순광의 풍경 등 화면 내 어느 부분도 콘트라스트가 크게 크지 않을 때는 중앙부 중점 측광과 같은 동작을 한다. EOS650부터 탑재되었으며, EOS10QD 이후에는 오토 포커스 영역도 참고하는 동작이 추가되었다.
- 교세라/콘탁스: 평가 측광.
- 니콘: 멀티 패턴 측광. 다점 스폿 측광에 가까운 결과를 산출하도록 설계되어 있다. 니콘 FA에서 최초로 탑재되었으며, 이후 니콘 F5에서 렌즈로부터의 거리 정보 및 피사체의 색조를 가미하는 "3D-RGB 멀티 패턴 측광"으로 발전하였다.
- 펜탁스: 분할 측광. 캐논의 평가 측광과 비슷한 산출 방식이다. 기종에 따라 필름의 DX 코드로부터 라티튜드 정보를 읽어 노출 결정 요소에 추가하기도 한다.
- 미놀타/코니카 미놀타: 허니컴 패턴 측광. 화면의 광범위에 걸친 측광 영역 중, 컴퓨터에 의해 산출된 중점 영역을 더욱 세분화하여 측광한다.
7. 보조 기능
(이전 출력이 비어있으므로, 수정할 내용이 없습니다. 원본 소스와 요약이 제공되어야 '보조 기능' 섹션에 대한 내용을 작성하고, 그 내용을 바탕으로 수정할 수 있습니다.)
8. 디지털 카메라와 TTL 측광
디지털 카메라에서는 촬영에 사용되는 이미지 센서 자체를 사용하여 노출을 결정하는 방식이 존재한다. 디지털 일안 반사식 카메라 등 기존 카메라와 동일한 TTL 노출계를 사용하는 경우도 있지만, 콤팩트 디지털 카메라, 휴대전화 및 스마트폰의 카메라 기능, 미러리스 카메라에서는 이미지 센서를 사용하는 방식이 주류를 이룬다.
콤팩트 디지털 카메라나 미러리스 카메라에 사용되는 이미지 센서는 구도 결정에 사용되는 액정 화면이나 EVF(전자식 뷰파인더)로의 출력에도 사용되며, 항상 촬영용 렌즈를 통과한 빛을 감지하고 있다. 그리고 그 데이터를 사용하여 노출 결정도 수행하고 있기 때문에, 이것도 TTL 측광 방식의 일종이며, TTL-CCD 측광 등으로 불린다. 궁극의 다분할 측광을 실현할 수 있으며, 스폿 측광, 평균 측광, 중앙 중점 측광 등의 재현도 가능하다. 저렴한 모델에서는 완전 자동 제어만 되는 것이 대부분이지만, 고급 제품이 되면 측광 방식의 선택이나 수동 노출 제어가 가능한 것도 있다.
또한, 디지털 카메라는 촬영 직후 촬영된 이미지를 확인할 수 있으며, 이미지의 히스토그램을 표시하는 기능 등도 쉽게 구현할 수 있기 때문에, 수동 노출 제어의 실패를 비교적 쉽게 피할 수 있다.
9. TTL 플래시 측광
TTL 플래시 측광은 렌즈를 통과한 빛을 측정하여 적정량의 플래시 광량을 계산하는 방식이다. 필름 카메라는 필름에서 반사되는 빛을, 디지털 카메라는 촬영 전 발광하는 프리플래시(preflash)를 통해 빛을 측정한다.[2]
아날로그 TTL 방식은 빛이 필름에 닿으면 일부가 센서로 반사되는 원리를 이용한다. 센서가 충분한 빛을 감지하면 플래시를 멈춘다.[2] 이 방식은 특히 빛을 천장이나 벽 등에 반사시켜 피사체에 간접적으로 비추는 바운스 플래시에서 정확도가 높았다.
디지털 TTL 방식은 먼저 프리플래시라는 작은 플래시를 발광시킨다. 렌즈를 통해 돌아오는 빛을 측정하여 실제 촬영에 필요한 빛의 양을 계산한다.[3][4] 여러 개의 프리플래시를 사용하여 플래시 출력을 더 정밀하게 조절하기도 한다. 캐논은 이 기술을 E-TTL이라 부르며, 이후 E-TTL II로 발전시켰다. 니콘은 D-TTL을 거쳐 i-TTL 시스템을 사용한다.[3][4]
일부 카메라와 플래시 장치는 피사체와 렌즈 간의 거리 정보를 활용하여 플래시 출력을 조절하기도 한다. 니콘은 이 기술을 "3D 매트릭스 측광"이라고 부른다.
더 발전된 TTL 플래시 기술은 카메라 외부에 여러 개의 플래시를 설치하여 사용하기도 한다. 이 경우 카메라에 통합된 '지휘자' 장치가 원격 플래시들을 제어한다.
