미노타우르 I
1. 개요
미노타우르 I은 궤도 과학사에서 개발한 발사체로, 토러스 발사체의 후속 기종이다. 퇴역한 미니트맨 미사일의 1단 로켓과 SR19 2단 로켓을 결합하여 구성되며, 페가수스 로켓의 3단 및 4단 로켓을 사용하거나 HAPS 상단을 추가할 수 있다. 최대 580kg의 탑재체를 저궤도에 올릴 수 있으며, 높이 21미터, 너비 1.5미터이다. 밴덴버그 공군 기지와 중부 대서양 지역 우주 기지에서 발사되었으며, 총 13번의 발사가 모두 성공했다.
이미지 준비중입니다.
| 기능 | 소형 발사체 |
|---|---|
| 제조사 | 노스럽 그러먼 |
| 원산지 | 미국 |
| 높이 | 19.21 m |
| 지름 | 1.67 m |
| 질량 | 36200 kg |
| 단수 | 4단 또는 5단 |
| 상태 | 현역 |
| 발사 장소 | 반덴버그 공군 기지SLC-8 MARSLP-0B |
| 최초 발사 | 2000년 1월 27일 |
| 마지막 발사 | 2024년 6월 18일 |
| 발사 횟수 | 13회 |
| 성공 횟수 | 13회 |
| 저궤도 | 580 kg |
|---|---|
| 태양 동기 궤도 | 331 kg |
| 이름 | M55A1 |
|---|---|
| 엔진 | 고체 로켓 1개 |
| 추력 | 935 kN |
| 연료 | 고체 로켓 |
| 이름 | SR19 |
|---|---|
| 엔진 | 고체 로켓 1개 |
| 추력 | 268 kN |
| 연료 | 고체 로켓 |
| 이름 | 오리온 50XL |
|---|---|
| 엔진 | 고체 로켓 1개 |
| 추력 | 118.2 kN |
| 연소 시간 | 74초 |
| 연료 | 고체 로켓 |
| 이름 | 오리온 38 |
|---|---|
| 엔진 | 고체 로켓 1개 |
| 추력 | 34.8 kN |
| 연소 시간 | 68초 |
| 연료 | 고체 로켓 |
-
미노타우르 로켓 -
미노타우르 IV
미노타우르 IV는 피스키퍼 미사일을 기반으로 개발된 4단 고체 연료 로켓으로, 소형 위성 발사 및 준궤도 비행 시험 등에 사용되며 다양한 파생형이 존재한다. -
미노타우르 로켓 -
미노타우르 V
미노타우르 V는 미노타우르 IV 로켓을 기반으로 성능을 개선하여 더 무거운 탑재체를 운반하거나 더 높은 궤도에 올릴 수 있도록 설계된 미국의 5단 로켓으로, 정지 천이 궤도 및 달 전이 궤도에 탑재체를 운반할 수 있으며 NASA 위성 및 달 탐사선 발사에 사용되었다. -
소모성 우주발사체 -
아리안 5
아리안 5는 유럽우주국의 중량급 로켓으로, 다양한 파생 모델을 거쳐 최대 10,500kg의 탑재체를 정지궤도 전이궤도까지 운반하는 ECA 모델이 주력으로 활용되었으나, 아리안 6 개발로 2023년 퇴역하였다. -
소모성 우주발사체 -
새턴 V
새턴 V는 미국의 아폴로 계획과 스카이랩 계획에 사용된 다단식 액체 추진 로켓으로, NASA에 의해 13회 발사되어 인류 최초의 달 착륙에 핵심적인 역할을 했으며, 현재 3기가 박물관에 전시되어 있다.
2. 구성
궤도 과학사의 토러스(이후 "미노타우르-C"로 개명) 발사체의 후속 기종으로, 기존 토러스의 부스터 단과 미니트맨 미사일의 2단 로켓을 결합한 것이다. 최대 580kg의 탑재체를 경사각 28.5도에서 185km 저궤도에 올릴 수 있다. 미노타우르 I은 높이 약 21.03m, 너비 약 1.52m이다.
2.1. 1단 및 2단 로켓
미노타우르 I 로켓은 퇴역한 미니트맨 미사일의 M55A1 1단 로켓과 SR19 2단 로켓으로 구성된다. 페가수스 로켓의 오리온 50XL과 오리온 38은 3단 및 4단 로켓으로 사용된다.
2.2. 3단 및 4단 로켓
미노타우르 I 로켓은 퇴역한 미니트맨 미사일의 M55A1 1단 로켓과 SR19 2단 로켓으로 구성된다. 페가수스 로켓의 오리온 50XL과 오리온 38은 3단 및 4단 로켓으로 사용된다. 더 높은 정확도가 필요하거나, 로켓이 여러 개의 탑재체를 배치하기 위해 기동해야 할 경우 HAPS(Hydrazine Auxiliary Propulsion System, 하이드라진 보조 추진 시스템) 상단을 사용할 수도 있다.
2.3. 상단 (선택 사항)
궤도 과학사의 토러스(이후 "미노타우르-C"로 개명) 발사체의 후속 기종으로, 기존 토러스의 부스터 단과 미니트맨 미사일의 2단 로켓을 결합한 것이다.
미노타우르 I 로켓은 퇴역한 미니트맨 미사일의 M55A1 1단 로켓과 SR19 2단 로켓으로 구성된다. 페가수스 로켓의 오리온 50XL과 오리온 38은 3단 및 4단 로켓으로 사용된다. 더 높은 정확도가 필요하거나, 로켓이 여러 개의 탑재체를 배치하기 위해 기동해야 할 경우 HAPS(Hydrazine Auxiliary Propulsion System, 하이드라진 보조 추진 시스템) 상단을 사용할 수도 있다. 최대 580kg의 탑재체를 경사각 28.5도에서 185km 저궤도에 올릴 수 있다.
미노타우르 I은 높이 약 21.03m, 너비 약 1.52m이다.
초기 미노타우르 I 발사는 밴덴버그 공군 기지의 우주 발사 단지 8에서 진행되었다. TacSat-2의 2006년 12월 발사를 시작으로 월롭스 섬의 발사대 0B에서 발사가 진행되었다.
2.4. 성능
미노타우르 I은 궤도 과학사의 토러스(이후 "미노타우르-C"로 개명) 발사체의 후속 기종으로, 기존 토러스의 부스터 단과 미니트맨 미사일의 2단 로켓을 결합한 것이다.
미노타우르 I 로켓은 퇴역한 미니트맨 미사일의 M55A1 1단 로켓과 SR19 2단 로켓으로 구성된다. 페가수스 로켓의 오리온 50XL과 오리온 38은 3단 및 4단 로켓으로 사용된다. 더 높은 정확도가 필요하거나, 로켓이 여러 개의 탑재체를 배치하기 위해 기동해야 할 경우 HAPS(Hydrazine Auxiliary Propulsion System, 하이드라진 보조 추진 시스템) 상단을 사용할 수도 있다. 최대 580kg의 탑재체를 경사각 28.5도에서 185km 저궤도에 올릴 수 있다.
미노타우르 I은 높이 약 21.03m, 너비 약 1.52m이다.
3. 발사 시설
미노타우르 I 로켓은 밴덴버그 우주군 기지와 중부 대서양 지역 우주 기지 (MARS) 두 곳에서 발사되었다. 초기에는 밴덴버그 공군 기지의 우주 발사 단지 8에서 발사가 이루어졌으며, 2006년 12월 TacSat-2 발사부터 월롭스 섬의 발사대 0B에서도 발사가 진행되었다.
3.1. 밴덴버그 우주군 기지 (Vandenberg Space Force Base)

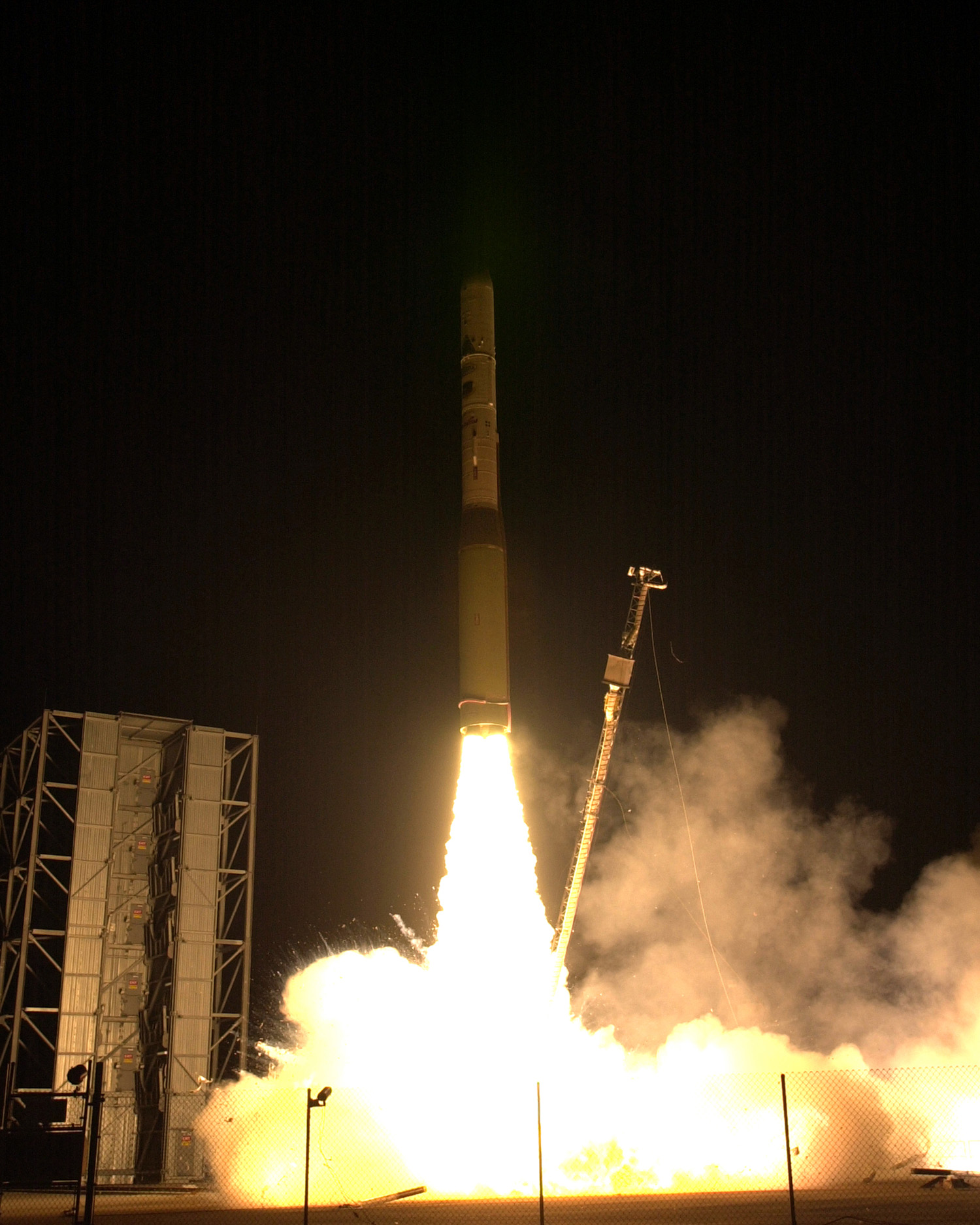

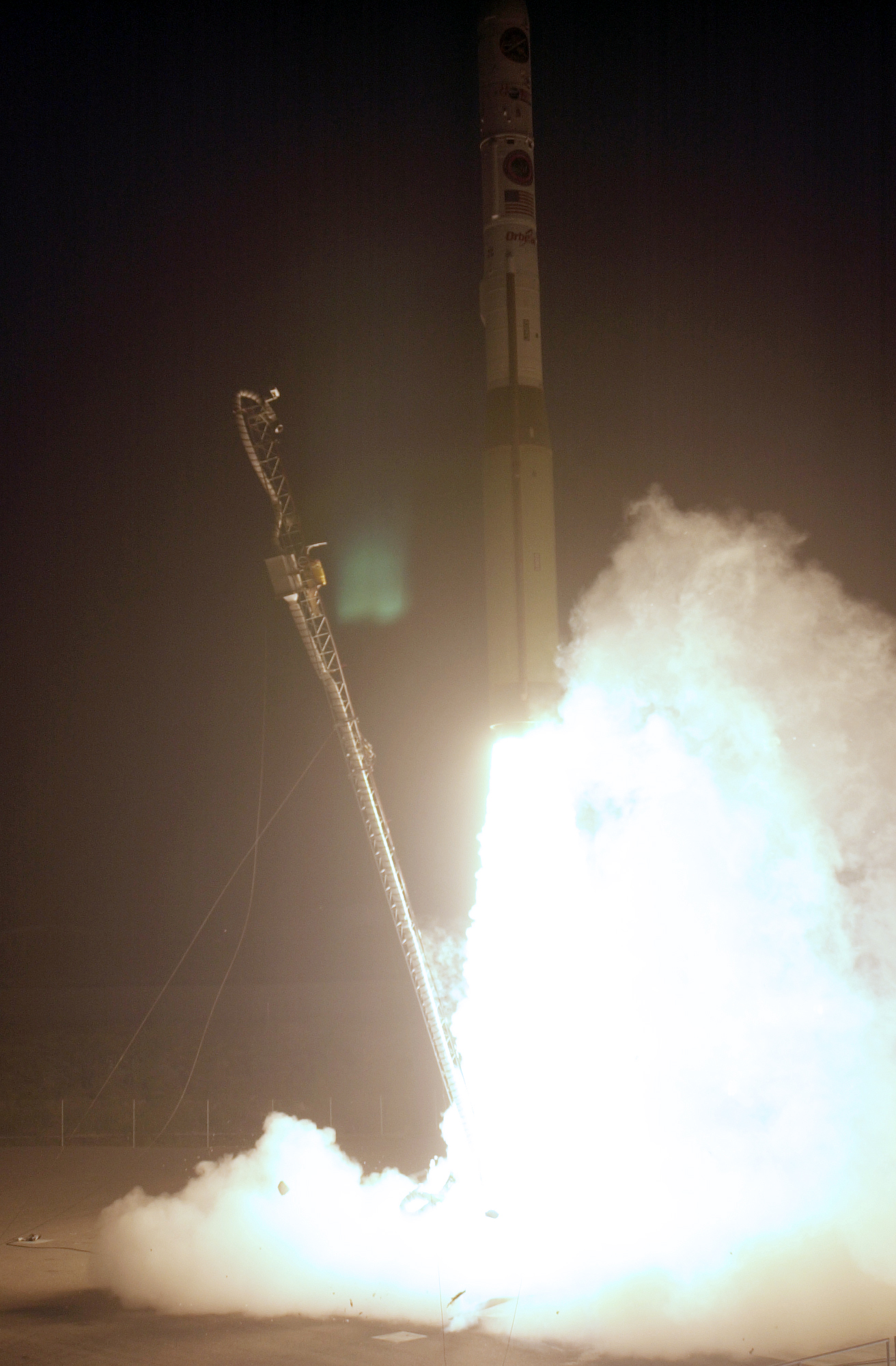

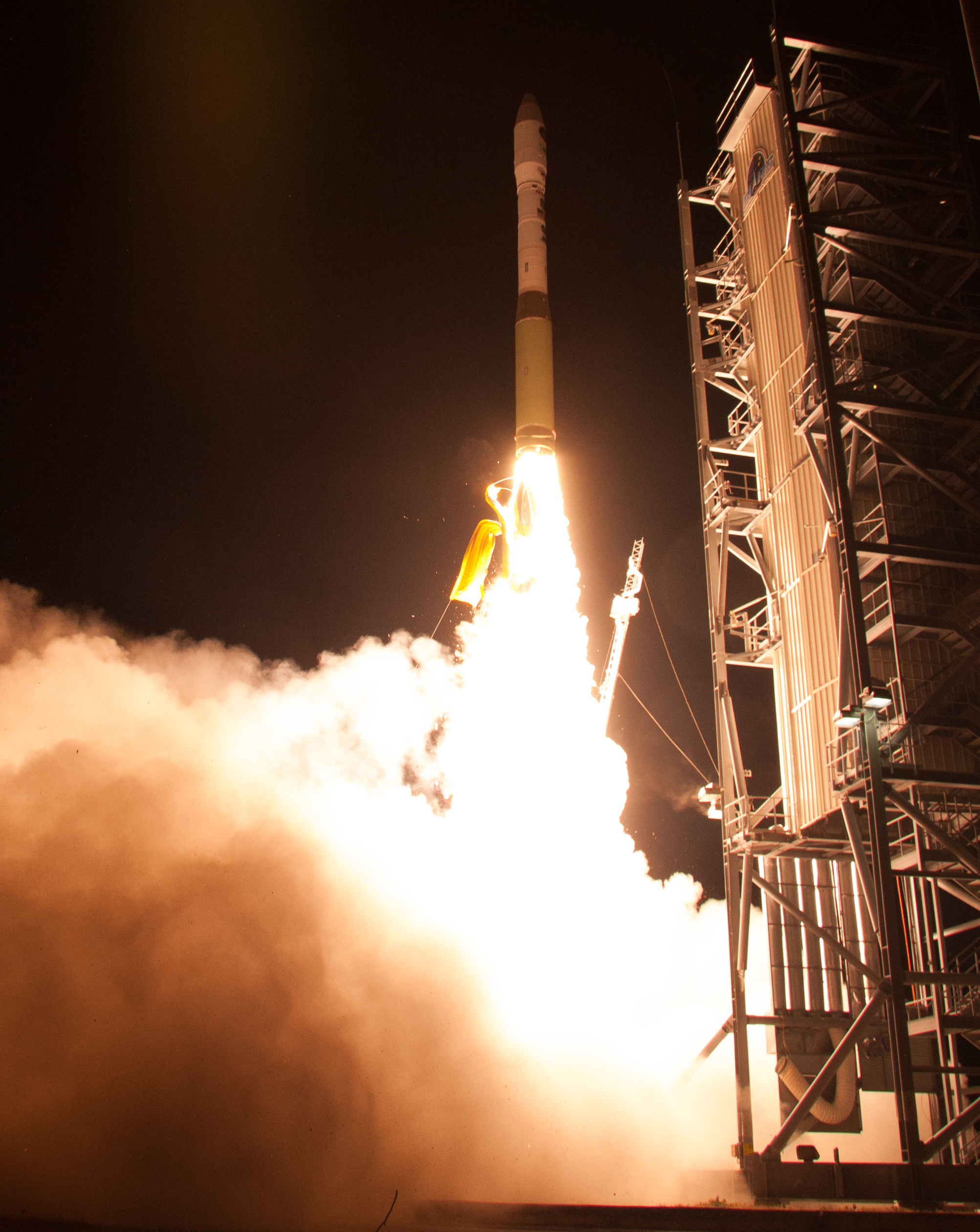

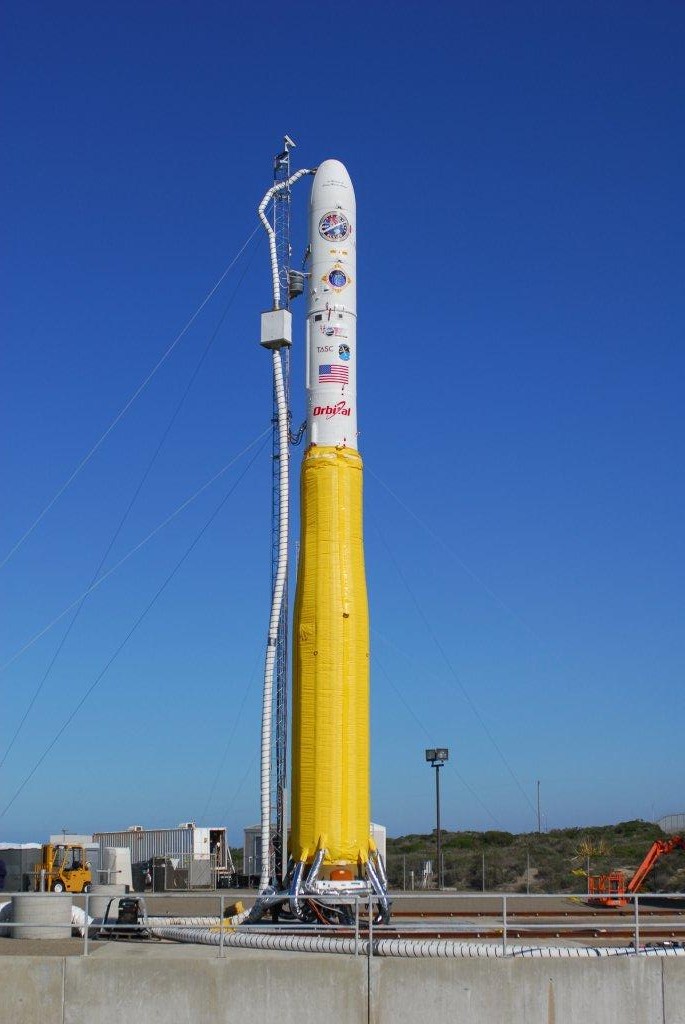

초기 미노타우르 I 발사는 밴덴버그 공군 기지의 우주 발사 단지 8에서 진행되었다. 2000년 1월 27일 첫 발사에는 JAWSat (P98-1) (FalconSat1 / ASUSat1 / OCSE / OPAL)이 탑재되어 저궤도에 성공적으로 안착했다. 이후 2006년까지 밴덴버그 SLC-8에서 4번의 추가 발사가 이루어졌으며, 모두 성공했다.
| 날짜 (UTC) | 비행 | 탑재체 | 궤도 |
|---|---|---|---|
| 2000-01-27 03:03:06 | 1 | JAWSat (P98-1) (FalconSat1 / ASUSat1 / OCSE / OPAL) | LEO |
| 2000-07-19 20:09:00 | 2 | MightySat II.1 (Sindri, P99-1) / MEMS 2A / MEMS 2B | LEO |
| 2005-04-11 13:35:00 | 3 | XSS-11 | LEO |
| 2005-09-23 02:24:00 | 4 | Streak (STP-R1) | LEO |
| 2006-04-15 01:40:00 | 5 | COSMIC (FORMOSAT-3) | LEO |
| 2011-02-06 12:26 | 9 | NROL-66 | LEO |
3.2. 중부 대서양 지역 우주 기지 (Mid-Atlantic Regional Spaceport, MARS)

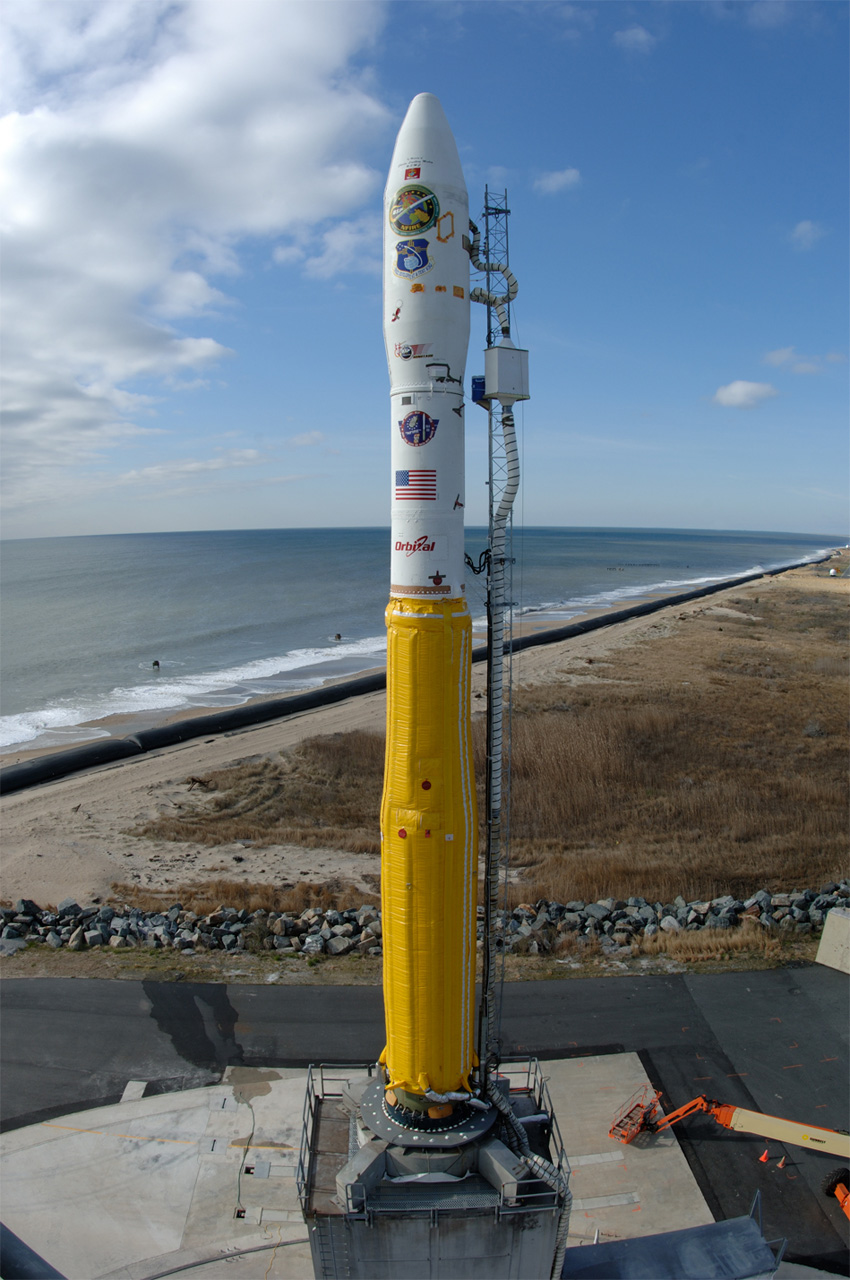

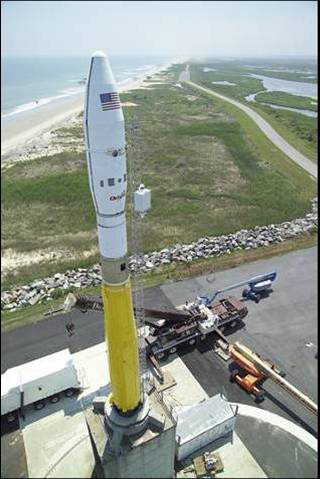

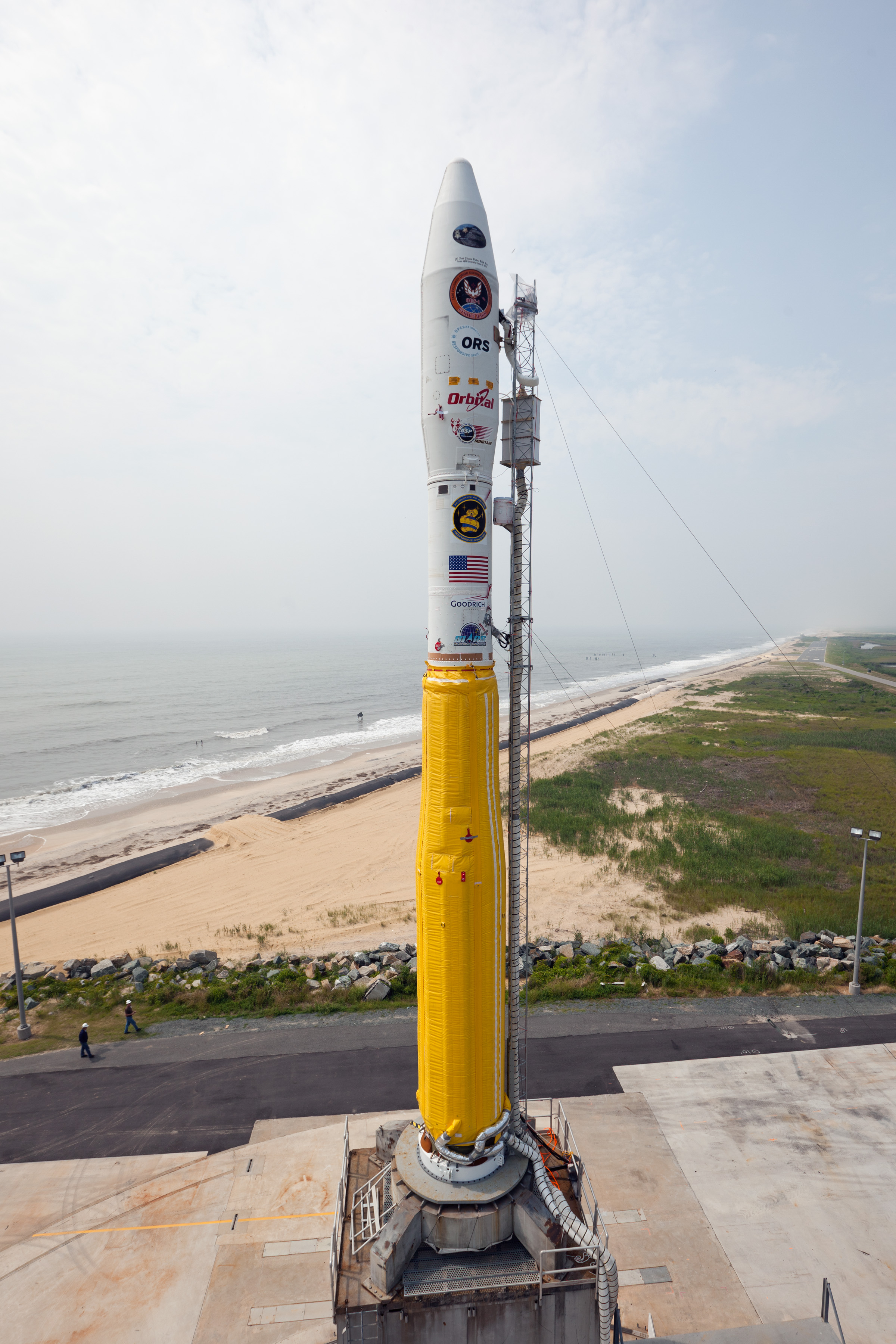

TacSat-2의 2006년 12월 발사를 시작으로 월롭스 섬의 발사대 0B에서 미노타우르 I 로켓 발사가 진행되었다.
4. 발사 기록
미노타우르 I는 2000년 1월 27일 첫 발사 이후 2024년 6월 18일까지 총 13번 발사되었으며, 모든 발사가 성공했다. 발사 장소는 밴덴버그 공군 기지와 MARS가 사용되었다. 궤도는 대부분 저궤도였으며, 2024년 6월 18일 발사는 준궤도로 이루어졌다.
4.1. 주요 발사 기록
미노타우르 I는 총 13번 발사되었으며, 모두 성공했다.
| 비행 | 날짜 (UTC) | 탑재체 | 발사대 | 궤도 | 결과 |
|---|---|---|---|---|---|
| 1 | 2000년 1월 27일 03:03:06 | JAWSat (P98-1) (FalconSat1 / ASUSat1 / OCSE / OPAL) | 밴덴버그 SLC-8 | 저궤도 | 성공 |
| 2 | 2000년 7월 19일 20:09:00 | MightySat II.1 (Sindri, P99-1) / MEMS 2A / MEMS 2B | 밴덴버그 SLC-8 | 저궤도 | 성공 |
| 3 | 2005년 4월 11일 13:35:00 | XSS-11 | 밴덴버그 SLC-8 | 저궤도 | 성공 |
| 4 | 2005년 9월 23일 02:24:00 | Streak (STP-R1) | 밴덴버그 SLC-8 | 저궤도 | 성공 |
| 5 | 2006년 4월 15일 01:40:00 | COSMIC (FORMOSAT-3) | 밴덴버그 SLC-8 | 저궤도 | 성공 |
| 6 | 2006년 12월 16일 12:00 | TacSat-2 / GeneSat-1 | MARS LP-0B | 저궤도 | 성공 |
| 7 | 2007년 4월 24일 06:48 | NFIRE | MARS LP-0B | 저궤도 | 성공 |

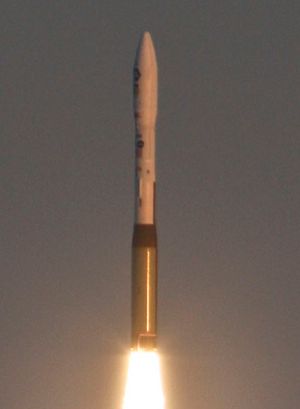

| 8 | 2009년 5월 19일 23:55 | TacSat-3 | MARS LP-0B | 저궤도 | 성공 |
| 9 | 2011년 2월 6일 12:26 | USA-225 (NROL-66) | 밴덴버그 SLC-8 | 저궤도 | 성공 |
| 10 | 2011년 6월 30일 03:09 | ORS-1 | MARS LP-0B | 저궤도 | 성공 |
| 11 | 2013년 11월 20일 01:15 | ORS-3, STPSat-3 및 28개의 CubeSat 위성 | MARS LP-0B | 저궤도 | 성공 |
| 12 | 2021년 6월 15일 13:35 | NROL-111 | MARS LP-0B | 저궤도 | 성공 |
| 13 | 2024년 6월 18일 07:01 | Mk21A 재진입 시험 | 밴덴버그 TP-01 | 준궤도 | 성공 |
