솔리드 엣지
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
1. 개요
솔리드 엣지(Solid Edge)는 1995년 처음 출시된 3D CAD(Computer-Aided Design) 소프트웨어이다. 순차 모델링, 다이렉트 모델링, 싱크로나스 기술, 컨버전트 모델링, 어셈블리 등 다양한 모델링 방식을 지원하며, 2D 드래프팅 기능도 제공한다. 2008년 싱크로나스 기술을 도입하여 파라메트릭 치수 기반 모델링과 직접 모델링의 장점을 결합했다. 제품 수명주기 관리(PLM)를 지원하며, 유한 요소 해석(FEA)과 전산 유체 역학(CFD) 기능도 갖추고 있다. 솔리드 엣지 2D 드래프팅은 무료로 제공되는 2D CAD 소프트웨어로, DWG 및 DXF 파일 형식을 지원한다.
더 읽어볼만한 페이지
- 컴퓨터 지원 설계 소프트웨어 - 오토데스크 마야
오토데스크 마야는 웨이브프론트 테크놀로지스 등의 기술을 기반으로 개발되어 1998년 출시된 3D 애니메이션 소프트웨어로, 여러 차례의 인수를 거쳐 2005년 오토데스크에 인수되어 영화, 게임, 애니메이션 등 다양한 분야에서 활용된다. - 컴퓨터 지원 설계 소프트웨어 - 엔비디아 RTX
엔비디아 RTX는 레이 트레이싱, AI 통합, CUDA를 포함한 엔비디아의 기술로, 지포스 RTX 및 RTX 시리즈 GPU에서 텐서 코어를 활용하여 DLSS와 같은 AI 기반 기술로 이미지 품질을 향상시키고 현실감 있는 그래픽을 구현하는 데 기여한다. - 1995년 소프트웨어 - 김프
김프(GIMP)는 GNU 프로젝트에서 개발된 크로스 플랫폼 기반의 무료 오픈소스 래스터 그래픽 편집기로, 다양한 운영체제를 지원하며 풍부한 기능을 제공하지만 사용자 인터페이스에 대한 비판과 일부 기능의 부족함에 대한 평가도 존재한다. - 1995년 소프트웨어 - 인터넷 익스플로러
마이크로소프트가 개발한 웹 브라우저인 인터넷 익스플로러는 윈도우 운영 체제와의 통합으로 높은 시장 점유율을 유지했으나, 웹 표준 문제와 보안 취약점으로 비판받으며 2015년 엣지에 자리를 내주고 2022년 지원이 종료되었지만, 엣지의 IE 모드로 레거시 호환성을 유지하고 있다. - 공식 웹사이트에 알 수 없는 변수를 사용한 문서 - 브루클린 미술관
브루클린 미술관은 1823년 브루클린 견습생 도서관으로 시작하여 현재 약 50만 점의 소장품을 보유한 뉴욕 브루클린 소재의 미술관으로, 다양한 분야의 예술 작품을 전시하며 특히 아프리카 미술과 여성주의 미술에 대한 기여가 크다. - 공식 웹사이트에 알 수 없는 변수를 사용한 문서 - 광주지방기상청
광주지방기상청은 광주광역시와 전라남도 지역의 기상 예보, 특보, 관측, 기후 정보 제공 등의 업무를 수행하는 기상청 소속 기관으로, 1949년 광주측후소로 설치되어 1992년 광주지방기상청으로 개편되었으며, 기획운영과, 예보과, 관측과, 기후서비스과와 전주기상지청, 목포기상대를 두고 있다.

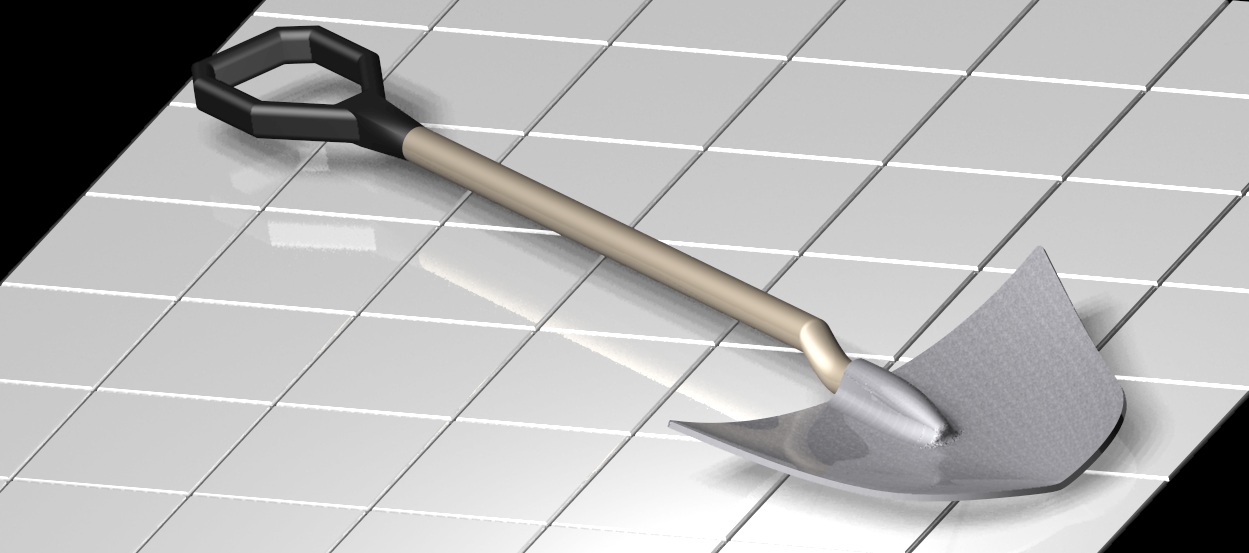

| 솔리드 엣지 - [IT 관련 정보]에 관한 문서 | |
|---|---|
| 기본 정보 | |
| 개발사 | 지멘스 디지털 인더스트리 소프트웨어 |
| 최초 출시일 | 1995년 |
| 최신 버전 | Solid Edge 2024 |
| 최신 버전 출시일 | 2023년 10월 11일 |
| 운영 체제 | 윈도우 10 |
| 종류 | CAD 소프트웨어 |
| 라이선스 | 사유 |
| 웹사이트 | Solid Edge 공식 웹사이트 |
2. 역사
솔리드 엣지는 1995년 첫 출시 이후 지속적으로 발전해왔다.[5] 1996년 솔리드 엣지 2, 3이 출시되었고, 1997년에는 3.5와 4가 출시되었다. 1998년 솔리드 엣지 5가 출시된 이후, 2008년까지 6, 7, 8, 9, 10, 11, 12, 14, 15 버전이 출시되었다.
2004년에는 솔리드 엣지 16, 2005년에는 17, 2006년에는 18, 2007년에는 19 버전이 출시되었다. 2008년에는 솔리드 엣지 20과 함께 싱크로나스 기술(Synchronous Technology)이 도입된 솔리드 엣지 ST1이 출시되었다.[6] 싱크로나스 기술은 기존 히스토리 기반 CAD의 단점이었던 변경 시 피처 재계산 문제를 해결하면서도, 파라메트릭 및 피처의 장점을 유지하여 히스토리와 논히스토리 방식의 장점을 모두 제공한다.
이후 2009년 ST2, 2010년 ST3 (10월 13일 출시), 2011년 ST4, 2012년 ST5, 2013년 ST6가 출시되었다. 2014년에는 64비트 전용인 ST7이 출시되었고, 2015년 ST8, 2016년 클라우드 통합이 강화된 ST9, 2017년 ST10이 출시되었다. 2018년에는 솔리드 엣지 2019, 2019년에는 솔리드 엣지 2020이 출시되었다.
솔리드 엣지는 사용자가 상황에 맞는 최적의 방법으로 설계를 진행할 수 있도록 다양한 모델링 방식을 제공한다.
3. 모델링
3. 1. 순차 모델링 (Ordered)
솔리드 엣지의 순차 모델링은 2D 스케치를 기반으로 기본 피처(feature)를 생성하고, 이후 각 피처는 이전 피처를 기반으로 구축되는 방식이다. 편집 시 모델은 해당 피처가 생성된 시점으로 "롤백"되어, 사용자는 아직 존재하지 않는 형상에 제약 조건을 적용할 수 없다. 단점은 사용자가 편집이 후속 피처와 어떻게 상호 작용할지 볼 수 없다는 것이다. 이러한 모델링 방식은 "히스토리 기반 모델링" 또는 "재생성 기반 모델링"이라고도 불린다.[1] 솔리드 엣지는 순차 모드와 동기 모드 모두에서 매우 강력하고 쉬우면서도 안정적인 하이브리드 표면/솔리드 모드 모델링을 제공하며, "Rapid Blue" 기술을 통해 사용자가 복잡한 형상을 직관적이고 쉽게 만들 수 있도록 돕는다.[1]
3. 2. 다이렉트 모델링 (Direct)
모델의 매개변수나 히스토리 데이터에 구애받지 않고 형상/토폴로지를 변경할 수 있는 기능이다. 가져온 모델이나 복잡한 모델 작업에 유용하다. 순차 모드와 싱크로나스 모드 모두에서 사용할 수 있다.[1]
3. 3. 싱크로나스 기술 (Synchronous Technology)
이 소프트웨어는 "싱크로나스 기술(Synchronous Technology)"이라는 이름으로 다이렉트 모델링과 치수 기반 설계 (피처 및 동기적으로 파라메트릭 해결)를 결합한다.[3] 파라메트릭 관계는 2D 스케치 형상에 의존하지 않고 솔리드 피처에 직접 적용될 수 있으며, 일반적인 파라메트릭 관계는 자동으로 적용된다.
다른 다이렉트 모델링 시스템과 달리, 일반적인 히스토리 기반 모델링 시스템에 의해 구동되지 않고, 의사 결정 엔진을 사용하여 형상, 매개변수 및 규칙을 동기화하여 파라메트릭 치수 기반 모델링을 제공하여 사용자가 예측하지 못한 변경 사항을 적용할 수 있도록 한다. 이 객체 기반 편집 모델은 객체 액션 인터페이스로 알려져 있으며, 객체의 직접 조작(DMUI)을 제공하는 사용자 인터페이스를 강조한다. ST2는 판금 설계를 지원하며, 수입된 판금 부품의 굽힘, 접기 및 기타 피처를 인식한다.
싱크로나스 기술은 D-Cubed 및 Parasolid 소프트웨어 구성 요소 위에 구축된 응용 프로그램 계층으로 솔리드 엣지 및 다른 지멘스 상용 CAD 소프트웨어인 NX에 통합되었다. 20버전까지는 히스토리를 가진 파라메트릭 피처 기반 CAD로 개발이 계속되었지만, 2008년 여름에 출시된 버전 ST에서는 동사(Siemens Digital Industries Software)의 신규 개발한 싱크로나스 기술(현재 미국에서 특허 출원 중)을 채택하여, 기존 히스토리 CAD의 과제였던 변경 시마다 발생하는 피처의 재계산을 없애면서도, 파라메트릭 및 피처의 혜택을 받을 수 있는, 히스토리와 논히스토리의 장점을 취한 시스템으로 거듭났다. 또한 ST가 된 후에도 기존의 히스토리를 사용한 모델링 환경은 남아있어, 사용자는 상황에 따라 적절한 모델링 환경을 선택할 수 있다.
3. 4. 컨버전트 모델링 (Convergent Modeling)
솔리드 엣지 ST10부터 지멘스는 컨버전트 모델링(Convergent Modeling)을 도입하여, 전통적인 솔리드 및 서피스 모델링 기술과 함께 폴리곤 메시 데이터를 사용할 수 있는 기능을 추가했다.
3. 5. 어셈블리 (Assembly)
어셈블리는 조립 구속 조건으로 연결된 개별 부품 문서와 어셈블리 상황에서만 존재하는 프레임과 같은 어셈블리 피처 및 방향 부품으로 구성된다. 솔리드 엣지는 100만 개가 넘는 부품을 포함하는 대형 어셈블리를 지원한다.[1]
4. 기능
솔리드 엣지는 드래프트 파일을 통해 3차원 모델을 2D 뷰로 투영하여 부품 또는 어셈블리 파일을 표현한다.
솔리드 엣지는 셰어포인트, 팀센터와 연동하여 제품 수명주기 관리(PLM)를 제공하며, 타사 PLM 제품과도 연동된다. 솔리드 엣지 ST9는 Windows 파일 인덱싱 서비스를 활용하여 추가 서버나 설정 없이 기본적인 데이터 관리 기능을 제공한다.
솔리드 엣지 ST2 (2009년 출시)부터 유한 요소 해석(FEA)을 지원하며, 이는 지멘스 디지털 인더스트리 소프트웨어의 Femap 및 NX Nastran 기술을 기반으로 한다. 솔리드 엣지 2019부터는 Mentor의 FloEFD 기술을 기반으로 하는 전산 유체 역학(CFD) 기능을 제공하며, 솔리드 엣지 2020에서는 강체 운동 및 과도 동적 분석 기능이 추가되었다.
5. Solid Edge 2D Drafting
솔리드 엣지 드래프팅 환경(도면 모듈)은 분리되어 무상으로 배포되는 2차원 CAD 소프트웨어이다(등록 필요). DWG 및 DXF 입출력 기능을 지원하며, 데이터 저장 및 인쇄가 가능하다. 유료 버전 솔리드 엣지에서 작성한 도면 파일(.dft)을 열 수 있지만, 3차원 데이터에서 작성한 도면 뷰에 치수를 배치하거나 편집하는 기능은 제한된다.[1] 따라서 유료 버전 솔리드 엣지에서 작성된 3차원 데이터의 도면화 작업용으로는 적합하지 않으며, 2차원 CAD로서 사용하는 것이 주된 목적이다.[1] 유료 버전 솔리드 엣지가 버전 업 됨에 따라 Solid Edge 2D Drafting도 지속적으로 출시되므로, 무상이면서도 버전 업이 가능하다.[1]
