1. 개요

이더넷 물리 계층은 케이블 배선, 핀 배열, 색상 코드, 그리고 이더넷 기술별 핀 역할에 대한 정보를 제공한다. 8P8C 커넥터(MDI)의 핀 배열과 색상 코드는 기술별로 다르며, 10BASE-T/100BASE-TX에서는 특정 핀이 송수신에 사용되고, 1000BASE-T 이상에서는 양방향 데이터 전송에 사용된다. 또한, PoE(Power over Ethernet) 모드 A와 B는 전원 공급에 서로 다른 핀을 사용한다.

더 읽어볼만한 페이지

물리 계층 프로토콜 - 모뎀
모뎀은 디지털 신호를 아날로그 신호로 변환하여 데이터를 전송하고 수신하는 장치이며, 전화선, 케이블, 무선 통신 회선을 통해 통신하며 다양한 종류로 발전해 왔다.
물리 계층 프로토콜 - 중계기
중계기는 전기 통신 및 컴퓨터 네트워킹에서 신호를 증폭하거나 재생성하여 통신 거리를 연장하는 장치로, 아날로그 및 디지털 신호를 처리하며 다양한 유형이 존재한다.
이더넷 - 기가비트 이더넷
기가비트 이더넷은 1 Gbit/s의 전송 속도를 지원하는 이더넷 표준으로, 광섬유 및 UTP 케이블을 통해 다양한 기기에 적용되어 광대역 인터넷과 기업 네트워크의 주요 기술로 사용되었으나, 더 빠른 이더넷 기술의 발전으로 비중은 줄어들고 있지만 비용 효율성과 호환성으로 인해 중요한 역할을 지속할 것으로 예상된다.
이더넷 - 네트워크 인터페이스 컨트롤러
네트워크 인터페이스 컨트롤러(NIC)는 컴퓨터를 네트워크에 연결하는 하드웨어 구성 요소이며, 다양한 네트워크 표준을 지원하고, 최근에는 성능 향상 기술과 가상 네트워크 인터페이스를 지원하기도 한다.

이더넷 물리 계층

2. 케이블 배선 (8P8C)

8P8C 커넥터는 이더넷 케이블 배선에 사용되는 일반적인 커넥터이다. 각 핀은 특정 역할을 하며, 이더넷 기술(10BASE-T, 100BASE-TX, 1000BASE-T 이상) 및 PoE(Power over Ethernet) 모드에 따라 다른 기능을 수행한다.^[1]^[2]^[3]

2. 1. 핀 배열 및 색상 코드

8P8C 와이어링 (MDI)
핀	페어	색상	전화	10BASE-T^[1], 100BASE-TX^[2]	1000BASE-T^[3] 이상	PoE 모드 A	PoE 모드 B
1	3	Pair 3 Wire 1 white/green\|화이트/그린^영어		TX+	BI_DA+	48 V out
2	3	Pair 3 Wire 2 green\|그린^영어		TX−	BI_DA–	48 V out
3	2	Pair 2 Wire 1 white/orange\|화이트/오렌지^영어		RX+	BI_DB+	48 V return
4	1	Pair 1 Wire 2 blue\|블루^영어	ring	미사용	BI_DC+		48 V out
5	1	Pair 1 Wire 1 white/blue\|화이트/블루^영어	tip	미사용	BI_DC–		48 V out
6	2	Pair 2 Wire 2 orange\|오렌지^영어		RX−	BI_DB–	48 V return
7	4	Pair 4 Wire 1 white/brown\|화이트/브라운^영어		미사용	BI_DD+		48 V return
8	4	Pair 4 Wire 2 brown\|브라운^영어		미사용	BI_DD–		48 V return

2. 2. 이더넷 기술별 핀 역할

8P8C 와이어링 (MDI)
핀	페어	색상	전화	10BASE-T^[1], 100BASE-TX^[2]	1000BASE-T^[3] 이상	PoE 모드 A	PoE 모드 B
1	3	white/green\|화이트/그린^영어		TX+	BI_DA+	48V out
2	3	green\|그린^영어		TX−	BI_DA–	48V out
3	2	white/orange\|화이트/오렌지^영어		RX+	BI_DB+	48V return
4	1	blue\|블루^영어	ring	미사용	BI_DC+		48V out
5	1	white/blue\|화이트/블루^영어	tip	미사용	BI_DC–		48V out
6	2	orange\|오렌지^영어		RX−	BI_DB–	48V return
7	4	white/brown\|화이트/브라운^영어		미사용	BI_DD+		48V return
8	4	brown\|브라운^영어		미사용	BI_DD–		48V return

2. 3. PoE (Power over Ethernet)

PoE(Power over Ethernet)는 이더넷 케이블을 통해 전력을 공급하는 기술이다. 전력 공급 방식은 다음과 같이 모드 A와 모드 B로 나뉜다.

8P8C 와이어링 (MDI)
핀	PoE 모드 A	PoE 모드 B
1	48V out
2	48V out
3	48V return
4		48V out
5		48V out
6	48V return
7		48V return
8		48V return

모드 A: 핀 1, 2번은 48V out(전원 공급), 핀 3, 6번은 48V return(전원 회수)으로 사용한다.
모드 B: 핀 4, 5번은 48V out(전원 공급), 핀 7, 8번은 48V return(전원 회수)으로 사용한다.^[1]^[2]^[3]

3. 이더넷 기술 비교

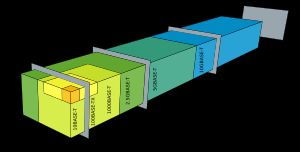

꼬임쌍선 기반 이더넷 기술 비교

8P8C 와이어링 (MDI)
핀	페어	색	전화	10BASE-T^[1], 100BASE-TX^[2]	1000BASE-T^[3] 이상	PoE 모드 A	PoE 모드 B
1	3	white/green		TX+	BI_DA+	48 V out
2	3	green		TX−	BI_DA–	48 V out
3	2	white/orange		RX+	BI_DB+	48 V return
4	1	blue	ring	미사용	BI_DC+		48 V out
5	1	white/blue	tip	미사용	BI_DC–		48 V out
6	2	orange		RX−	BI_DB–	48 V return
7	4	white/brown		미사용	BI_DD+		48 V return
8	4	brown		미사용	BI_DD–		48 V return

개선점:

1. 표 구조 정리: 이미지와 표를 별도의 테이블로 분리하여 가독성을 높였습니다.

2. 불필요한 `|` 제거: `|+` 뒤에 표 제목(`caption`)이 오는 경우, 불필요한 `|` 를 제거했습니다.

3. 쉼표 추가: 10BASE-T와 100BASE-TX 사이에 쉼표를 추가하여 가독성을 높였습니다.

참조

_[1] 간행물 14.5.1 MDI connectors IEEE 802.3
_[2] 간행물 Table 25–2—Twisted-pair MDI contact assignments IEEE 802.3
_[3] 간행물 40.8.1 MDI connectors IEEE 802.3
