1. 개요

AN/SPS-49는 1975년 도입된 2차원 대공 레이더 시스템이다. L 밴드에서 작동하며, 최대 474km의 탐지 범위를 가지고 있다. 다양한 함선에서 주 대공 탐색 레이더로 사용되었으며, 이지스함에서도 보조 레이더로 활용된다. AN/SPS-49A(V)1을 포함하여 여러 파생형이 존재하며, 1990년대 중반 개량된 AN/SPS-49A(V)1은 각 표적에 대한 반경 속도 결정 기능과 향상된 클러터 제거 기능을 갖추었다. 주요 탑재 함정으로는 타이콘데로가급 순양함, 올리버 해저드 페리급, 충무공이순신급 구축함 등이 있다.

더 읽어볼만한 페이지

군용 레이더 - AN/SPY-1
AN/SPY-1은 이지스 전투 시스템의 핵심인 록히드 마틴의 3차원 대공 레이다로, S 밴드 주파수를 사용하는 위상 배열 레이다이며, 함정에 고정된 4개의 안테나로 다수의 목표물을 탐지, 추적, 요격할 수 있고, 다양한 파생형이 존재한다.
군용 레이더 - FCS-3
FCS-3는 일본 해상자위대의 함대 방공 시스템으로, 하나의 레이더로 수색과 추적을 동시에 수행하며, 신세대 전술 정보 처리 장치와 연동하여 대응 시간을 단축하는 특징을 가진 00식 사격 지휘 장치이며, 다양한 파생형이 개발되어 해상자위대 함정에 탑재되고 있다.
레이시온 - FIM-92 스팅어
스팅어는 미국의 휴대용 지대공 미사일로, 적외선 유도 방식을 사용하며, 다양한 개량형이 있으며, 소련-아프가니스탄 전쟁 등 여러 분쟁에 사용되었고, 헬리콥터 탑재형과 함대공형으로도 사용된다.
레이시온 - AN/APG-77
AN/APG-77은 노스럽 그루먼과 레이시온이 개발한 AESA 방식의 항공 레이더로, 저피탐지 성능과 다목표 동시 추적 기능을 갖추고 있으며, 개량형인 AN/APG-77(v)1은 지상 공격 능력을 향상시켰다.

AN/SPS-49
기본 정보
AN/SPS-49 ()
유형	2차원 공중 탐색 레이더
도입 연도	1975년
사용 국가	미국
수량	200대 이상
기술 정보
주파수	L 밴드 (851–942 MHz)
탐지 거리	3 해리 (5.6 km) ~ 256 해리 (474 km) (AN/SPS-49A(V)1)
탐지 고도	최대 150,000 ft (45,720 m)
안테나 크기	7.3 m × 4.3 m (24 ft × 14 ft 3 in)
방위각	0 ~ 360°
정확도	거리: 1/16 해리 방위각: 0.5도 (SPS-49A(V)1)
전력	피크 360 kW, 평균 13 kW (AN/SPS-49A(V)1)
송신기	클라이스트론
펄스 반복 빈도 (PRF)	a: 280 pps b: 800-1,000 pps
펄스 폭	a: 125 마이크로초 (펄스 압축 전) b: 2 마이크로초
이득	28.5 dB
회전 속도 (RPM)	6 또는 12 rpm
안테나	리플렉터 안테나
빔 폭	가로 3.3도 × 세로 11도
탐지 범위 (요구 조건)	RCS 1m² 목표물에 대해 0.5 ~ 250 해리 (0.93 ~ 463 km)
탐지 고도	최대 150,000 ft (45,720 m)
방위각	전방위 무제한
고각	20도
정밀도	거리: 0.03 해리 (55.56 m) 방위: 0.5도
전력	360 kW ((V)5 이후) 평균 13 kW
무게	(V)1: 갑판 위 1,456 kg / 갑판 아래 6,255 kg (V)5: 갑판 위 1,425 kg / 갑판 아래 6,325 kg
탑재 함급
함선 등급	올리버 해저드 페리급 프리깃 핼리팩스급 프리깃 안작급 프리깃

2. 작동

1965년 USS Gyatt 구축함에서 테스트되었고, 1975년에 소개되었다.^[3] 850–942 MHz의 L 밴드에서 작동하며, 탐지거리는 250 마일이다. 장거리 모드에서 분당 6회전을 하며, 단거리 모드에서는 분당 12회전을 한다.^[3] 접근해오는 미사일을 방어하기 위해서, AN/SPS-49A(V)1 레이다의 기본값은 12 rpm이다. SPS-49A는 6 또는 12 rpm 모드에서 최대거리의 물체를 탐지할 수 있다.^[1] 안테나의 오렌지 껍질 모양의 포물면은 3.3°의 좁은 빔을 생성하여 탐지 또는 재밍의 가능성을 줄인다.^[1]

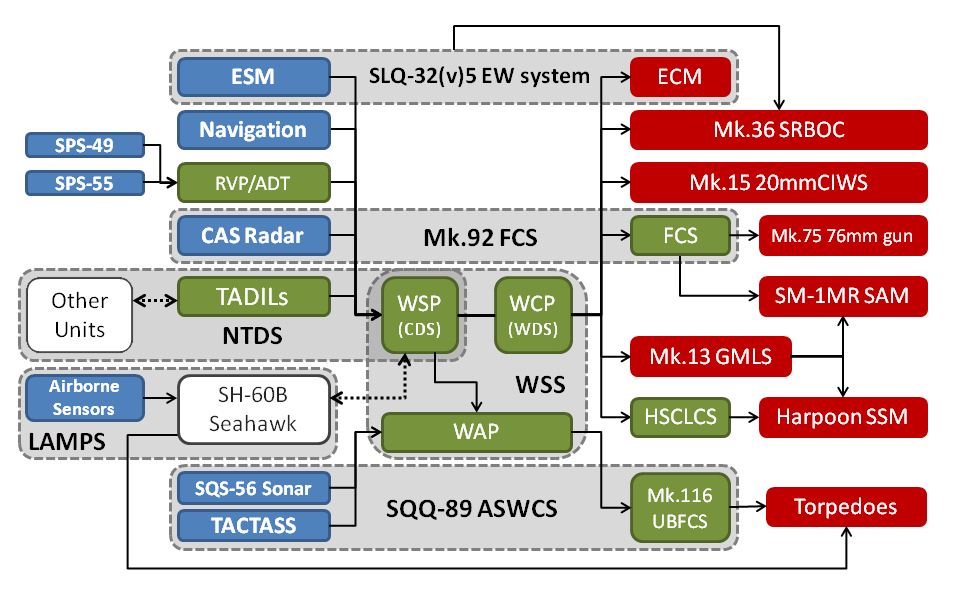

AN/SPS-49는 ''올리버 해저드 페리''급 호위함의 전투 시스템의 일부이다.

3. 제원

종류: 2차원 대공 레이다
취역연도: 1975년
밴드 종류: L 밴드
크기: 7.3m × 4.3m
탑재함정: 충무공이순신급 구축함, 타이콘데로가급 순양함, 핼리팩스급 호위함, 올리버 해저드 페리급
회로는 모두 솔리드 스테이트화할 계획이었으나, 레이더 송신기는 비용 문제와 기존 클라이스트론에서도 충분한 신뢰성을 확보했기 때문에 종전과 같이 클라이스트론이 사용되었다. 안테나에는 AN/SPS-40과 마찬가지로 코시컨트 제곱 빔 특성을 가진 성형 빔 안테나가 채용되었으며, 기계적으로 안정화되어 있다.

3. 1. 레이다 탐지 거리

AN/SPS-49 레이다의 탐지 거리는 다음과 같다.

대상	탐지 거리
미사일	100km 이하
작은 전투기	416km
최대 탐지 거리	460km

1965년 USS 자이엇 함에서 처음 시험되었고 1975년에 도입된 AN/SPS-49는 851–942 MHz, 즉 L-대역에서 작동하며, 256nmi의 탐지 범위를 가지고 있다.^[1] 안테나는 3.3°의 좁은 빔을 생성하여 탐지 또는 재밍의 가능성을 줄인다. 장거리 모드에서는 6 rpm, 단거리 모드에서는 12 rpm으로 회전할 수 있다.^[1] AN/SPS-49A(V)1의 기본 설정은 12 rpm으로, 접근하는 미사일에 대한 더 빈번한 탐지를 제공한다. SPS-49A(V)1은 6 rpm 또는 12 rpm으로 최대 탐지 범위까지 탐지할 수 있다. 안테나는 선박의 피칭 및 롤링을 보정하기 위해 안정화되며, 12 rpm 모드에서 피칭 및 롤링 모두 최대 +/-15°, 6 rpm 모드에서 피칭 및 롤링 모두 +/-23.5°까지 보정된다. 모든 변형의 송신기 출력단은 2단 클라이스트론 증폭기를 사용한다.^[1]

4. 파생형

AN/SPS-49(V) 레이더는 2014년을 기준으로 11가지의 파생형이 있다.^[3]

형식	설명
AN/SPS-49(V)1	기본형. 항공모함, 강습상륙함, 도크형 상륙함 등 다양한 함정에 사용된다.
AN/SPS-49(V)2	페리급에 탑재된 간이형. 코히어런스(coherence) 사이드 로브 캔슬러(CSLC)를 제거했다.
AN/SPS-49(V)3	(V)1형 기반으로 레이더 영상 처리 장치(RVP)를 연접. 원자력미사일 순양함 "롱비치"에 탑재되었다.
AN/SPS-49(V)4	페리급에 탑재된 (V)2형 기반. (V)3형과 유사하게 개량되었다.
AN/SPS-49(V)5	(V)1형 기반으로 자동 목표 탐지(ATD) 기능을 추가. NTU 개량 함선, 광개토대왕급 구축함, 충무공이순신급 구축함에 탑재되었다.
AN/SPS-49(V)6	(V)3형 기반으로 이중 쉴드 케이블과 개량된 냉각 조치를 갖춤. 미사일 순양함 "타이콘데로가"에 탑재되었다.
AN/SPS-49(V)7	(V)5형 기반으로 (V)6형의 냉각 조치를 도입. 타이콘데로가급에 탑재되었다.
AN/SPS-49(V)8	(V)5형 기반. 이지스 추적 개량 키트 도입 등 개량. 타이콘데로가급에 탑재되었다.
AN/SPS-49(V)8 ANZ	(V)8형 기반. 서브 9LV(Saab 9LV)-453전술 정보 처리 장치와 연접에 대응. 안작급에 탑재되었다.
AN/SPS-49(V)9 MPU	(V)5형에 중PRF 개량(MPU)을 적용.
AN/SPS-49A(V)1	1990년대 중반에 개발된 개량형. 목표별, 주사별 각속도를 판정하고, 클러터 억제 성능도 향상되었다.

5. 탑재 함정

참조

_[1] 웹사이트 AN/SPS-49 Very Long-Range Air Surveillance Radar https://www.globalse[...]
_[2] 뉴스 Pentagon Equipment Disrupting Phone System https://news.google.[...] Associated Press 1998-10-18
_[3] 웹인용 NAVAIR warfighter encyclopedia https://wrc.navair-r[...] 2013-03-05
