1. 개요
2. 바리뇽의 정리
- 2.1. 정의
- 2.2. 증명
3. 예시
참조

1. 개요

바리뇽 정리는 여러 힘 벡터의 합력에 대한 정리이다. 공간의 한 점에서 만나는 여러 힘 벡터들의 합력은 각 힘 벡터가 특정 점에 대해 가지는 힘의 모멘트의 합과 같다는 것을 나타낸다. 이 정리는 힘의 모멘트 계산에 유용하게 사용되며, 예시를 통해 실제 문제에 적용되는 방식을 보여준다.

더 읽어볼만한 페이지

정역학 - 휨
"개요" 섹션 내용만 담은 한 문장 요약: "휸의 대표적인 특징은 외부 힘이 가해질 때 발생하는 변형이며, 휸의 원리는 건축, 토목, 기계 공학 등 다양한 분야에서 구조물의 안정성을 분석하고 설계를 하는데 사용된다."
정역학 - 수직항력
수직항력은 물체가 표면에 놓였을 때 표면이 물체에 가하는 힘으로, 중력에 대항하여 물체가 가라앉는 것을 막으며, 파울리 배타 원리에 의해 발생하고, 엘리베이터나 놀이기구와 같은 실생활 상황에서 나타난다.
모멘트 (물리학) - 각운동량
각운동량은 회전 운동량을 나타내는 물리량으로, 질점의 경우 위치 벡터와 선운동량의 벡터곱으로 정의되며, 외부 토크가 없을 때 보존되고, 양자역학에서는 양자화되는 특성을 지닌다.
모멘트 (물리학) - 운동량
운동량은 물체의 질량과 속도의 곱으로 정의되는 벡터량으로, 외부 힘이 작용하지 않는 계에서는 보존되며, 충돌, 충격량, 질량 변화, 상대론, 해석역학, 전자기학, 양자역학 등 다양한 역학 분야에서 중요한 물리량으로 다뤄진다.

바리뇽 정리 (역학)
바리뇽 정리 (역학)
바리뇽 정리 설명 그림
종류	역학
분야	정역학
제안자	피에르 바리뇽
설명	힘의 모멘트 계산을 단순화하는 정리
관련 개념	힘의 모멘트 힘 (물리) 위치 벡터 벡터 합 평행사변형법
내용
정리 내용	힘들의 합력에 대한 어떤 점에서의 모멘트는, 각각의 힘에 대한 같은 점에서의 모멘트들의 대수적 합과 같다.
수식	M = ∑ (r × Fᵢ) = r × ∑ Fᵢ
수식 설명	M은 합력에 대한 모멘트 r은 기준점으로부터 힘이 작용하는 점까지의 위치 벡터 Fᵢ는 i번째 힘
활용
활용 분야	정역학 문제 풀이 구조 공학 기계 공학 토목 공학

2. 바리뇽의 정리

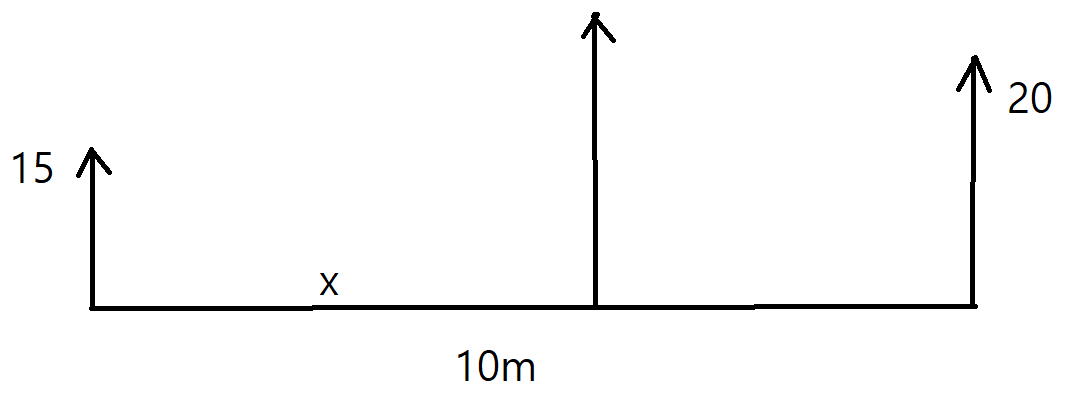

바리뇽 정리 예시. 두 힘의 합력의 작용점을 모멘트 평형을 이용해 구하는 과정을 보여준다.

바리뇽의 정리는 어떤 한 점에 작용하는 여러 힘들의 합력이 만드는 힘의 모멘트(토크)는, 같은 점에 대해 각 힘들이 만드는 모멘트의 합과 같다는 원리이다. 즉, 여러 힘을 개별적으로 고려하여 계산한 모멘트의 총합은, 그 힘들을 모두 합친 하나의 힘(합력)이 만드는 모멘트와 동일하다는 것을 의미한다.

예를 들어, 위 그림과 같이 한 물체에 크기가 15N과 20N인 두 힘이 10m 간격을 두고 같은 방향(윗방향)으로 작용한다고 가정해 보자. 이 두 힘의 합력은 방향이 같으므로 단순히 더하여 35N이다. 바리뇽의 정리를 이용하면 이 합력 35N이 어느 지점에 작용해야 원래 두 힘과 동일한 모멘트 효과를 내는지 계산할 수 있다.

모멘트 계산의 기준점은 임의로 설정할 수 있다. 계산의 편의를 위해 왼쪽의 15N 힘이 작용하는 지점을 기준점으로 삼는다. 바리뇽의 정리에 따르면, 기준점에 대한 합력의 모멘트는 기준점에 대한 각 힘들의 모멘트 합과 같아야 한다. 합력 35N이 기준점으로부터 거리 x만큼 떨어진 곳에 작용한다고 가정하면, 합력의 모멘트는 35N × x 이다. 각 힘들의 모멘트 합은 (15N × 0m) + (20N × 10m) = 200 N·m 이다. (기준점 자체에 작용하는 15N 힘의 모멘트는 0이다.)

따라서 다음 등식이 성립한다.

: 35N × x = 200 N·m

이 식을 풀면, x = 200 / 35 ≈ 5.71m 이다. 이는 합력 35N이 왼쪽 15N 힘의 작용점으로부터 약 5.71m 떨어진 지점에 작용할 때, 원래의 두 힘과 동일한 모멘트 효과를 나타낸다는 것을 의미한다. 이처럼 바리뇽의 정리는 여러 힘이 동시에 작용하는 복잡한 상황에서 합력의 작용 위치를 결정하는 데 유용하게 활용될 수 있다.^[4]

2. 1. 정의

N

개의 힘 벡터

\mathbf{f}_1, \mathbf{f}_2, ..., \mathbf{f}_N

가 공간 상의 한 점

\mathbf{O}

에서 만난다고 가정하자. 이 힘들의 합력

\mathbf{F}

는 다음과 같이 정의된다.

:

\mathbf{F}=\sum_{i=1}^N \mathbf{f}_i

임의의 다른 점

\mathbf{O}_1

에 대한 각 힘 벡터

\mathbf{f}_i

의 힘의 모멘트(토크)

\mathbf{\Tau}_{O_1}^{\mathbf{f}_i}

는 다음과 같다.

:

\mathbf{\Tau}_{O_1}^{\mathbf{f}_i} = (\mathbf{O}-\mathbf{O}_1) \times \mathbf{f}_i

이때, 점

\mathbf{O}_1

에 대한 각 힘의 토크를 모두 더하면 다음과 같이 합력

\mathbf{F}

의 토크와 같아진다.

:

\sum_{i=1}^N \mathbf{\Tau}_{O_1}^{\mathbf{f}_i} = \sum_{i=1}^N ((\mathbf{O}-\mathbf{O}_1) \times \mathbf{f}_i) = (\mathbf{O}-\mathbf{O}_1) \times \left ( \sum_{i=1}^N \mathbf{f}_{i} \right ) = (\mathbf{O}-\mathbf{O}_1) \times \mathbf{F} = \mathbf{\Tau}_{O_1}^{\mathbf{F}}

즉, 어떤 점에 대한 여러 힘들의 토크의 합은, 그 점에 대한 해당 힘들의 합력의 토크와 같다는 것이 바리뇽 정리이다.

2. 2. 증명

바리뇽 정리는 벡터의 외적과 분배 법칙을 이용하여 간단하게 증명할 수 있다.

공간 상의 한 점

\mathbf{O}

에

N

개의 힘 벡터

\mathbf{f}_1, \mathbf{f}_2, ..., \mathbf{f}_N

가 작용한다고 가정한다. 이 힘들의 합력

\mathbf{F}

는 다음과 같이 정의된다.

:

\mathbf{F}=\sum_{i=1}^N \mathbf{f}_i

이제, 공간 상의 임의의 다른 점

\mathbf{O}_1

을 기준으로 각 힘 벡터

\mathbf{f}_i

가 만드는 토크(힘의 모멘트)

\mathbf{\Tau}_{O_1}^{\mathbf{f}_i}

를 계산한다. 점

\mathbf{O}_1

에서 점

\mathbf{O}

까지의 위치 벡터는

(\mathbf{O}-\mathbf{O}_1)

이므로, 각 힘에 의한 토크는 다음과 같이 벡터 외적으로 표현된다.

:

\mathbf{\Tau}_{O_1}^{\mathbf{f}_i} = (\mathbf{O}-\mathbf{O}_1) \times \mathbf{f}_i

모든 힘 벡터

\mathbf{f}_i

에 의한 토크의 총합은 각 토크를 더하여 구한다.

:

\sum_{i=1}^N \mathbf{\Tau}_{O_1}^{\mathbf{f}_i} = \sum_{i=1}^N \left( (\mathbf{O}-\mathbf{O}_1) \times \mathbf{f}_i \right)

여기서 벡터 외적의 분배 법칙에 따라 공통 벡터인 위치 벡터

(\mathbf{O}-\mathbf{O}_1)

를 묶어낼 수 있다.

:

\sum_{i=1}^N \mathbf{\Tau}_{O_1}^{\mathbf{f}_i} = (\mathbf{O}-\mathbf{O}_1) \times \left( \sum_{i=1}^N \mathbf{f}_i \right)

앞서 정의한 합력

\mathbf{F} = \sum_{i=1}^N \mathbf{f}_i

를 대입하면 다음과 같다.

:

\sum_{i=1}^N \mathbf{\Tau}_{O_1}^{\mathbf{f}_i} = (\mathbf{O}-\mathbf{O}_1) \times \mathbf{F}

우변

(\mathbf{O}-\mathbf{O}_1) \times \mathbf{F}

는 점

\mathbf{O}_1

에 대한 합력

\mathbf{F}

의 토크

\mathbf{\Tau}_{O_1}^{\mathbf{F}}

와 같다. 즉,

:

\sum_{i=1}^N \mathbf{\Tau}_{O_1}^{\mathbf{f}_i} = \mathbf{\Tau}_{O_1}^{\mathbf{F}}

따라서, 점

\mathbf{O}_1

에 대한 각 힘들의 토크의 합은 같은 점

\mathbf{O}_1

에 대한 힘들의 합력의 토크와 같다는 바리뇽 정리가 증명된다.

3. 예시

그림과 같이 한 물체에 15 N과 20 N의 두 힘이 같은 방향(윗방향)으로 작용하는 경우를 통해 바리뇽의 정리를 적용하여 합력의 크기와 작용점 위치를 구할 수 있다.

우선 두 힘이 같은 방향으로 작용하므로, 합력의 크기는 두 힘의 크기를 단순히 더한 값이다.

합력 크기 = 15 N + 20 N = 35 N

다음으로 합력의 작용점 위치를 구하기 위해 모멘트를 계산한다. 모멘트 계산의 기준점은 임의로 정할 수 있으며, 계산의 편의를 위해 왼쪽의 15 N 힘이 작용하는 지점을 기준으로 삼는다. 바리뇽의 정리에 따르면, 합력에 의한 모멘트는 원래 각 힘들에 의한 모멘트의 합과 같다.

왼쪽 기준점에서 20 N 힘까지의 거리가 10m라고 가정하고, 합력의 작용점까지의 거리를 x라고 하면, 모멘트 평형식은 다음과 같이 세울 수 있다.

(합력) × (합력 작용점까지의 거리 x) = Σ (각 힘 × 기준점으로부터의 거리)
35 N × x = (15 N × 0 m) + (20 N × 10m)
35x = 200 N·m

따라서 합력의 작용점까지의 거리 x는 다음과 같이 계산된다.

x = 200 / 35 ≈ 5.71m

결론적으로, 합력 35 N의 작용점은 왼쪽 15 N 힘의 작용점으로부터 오른쪽으로 약 5.71m 떨어진 위치에 있다. 이 예시처럼 바리뇽의 정리를 이용하면 여러 힘이 작용할 때 그 합력의 크기와 작용 위치를 보다 쉽게 계산할 수 있다.^[4]
