도트 매트릭스 프린터

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

도트 매트릭스 프린터는 1920년대에 발명되어 1957년 IBM에서 최초로 상용화되었으며, 1970년대와 1980년대에 개인용 컴퓨터와 가정용 컴퓨터에서 가장 흔한 프린터 형태였다. 이 프린터는 핀으로 구성된 인쇄 헤드가 잉크 리본을 두드려 문자를 형성하는 방식으로 작동하며, 다양한 글꼴과 그래픽을 표현할 수 있었다. 1980년대 중반 가격 하락과 성능 향상으로 데이지 휠 프린터를 대체했으며, 근접 편지 품질(NLQ) 모드를 통해 인쇄 품질을 향상시키기도 했다. 현재는 잉크젯 프린터에 밀려 틈새 시장에서 사용되며, 현금 등록기, ATM, 은행, 데이터 로깅 등 복사 용지 인쇄가 필요한 분야에서 주로 활용된다.

더 읽어볼만한 페이지

  • 충격 인쇄 - 전신타자기
    전신타자기는 19세기 중반부터 개발되어 키보드로 문자를 입력하고 전기 신호로 변환하여 전송하는 통신 장치이며, 텔렉스, 전용 회선 등에서 활용되다가 팩스, 개인용 컴퓨터 등의 등장으로 쇠퇴했다.
  • 프린터 - 라인 프린터
    라인 프린터는 컴퓨터 기술 초기에 상업적으로 사용된 고속 인쇄 장치로, 한 번에 한 줄씩 인쇄하며 드럼, 체인, 바 등 다양한 방식으로 구현되어 컴퓨터 시스템 개발에도 영향을 미쳤다.
  • 프린터 - 잉크젯 프린터
    잉크젯 프린터는 잉크를 분사하여 매체에 인쇄하는 장치로, 잉크 분사 방식에 따라 연속식과 주문형으로 나뉘며, 가정용으로 널리 사용되면서 잉크 카트리지 등 관련 시장이 형성되었다.
  • 기술 및 응용과학에 관한 - 공병
    공병은 군사 작전을 지원하기 위해 다양한 건설 및 파괴 임무를 수행하며, 도로 및 교량 건설, 장애물 설치 및 제거, 지뢰 매설 및 제거, 도하 지원 등을 주요 임무로 하며, 전투 공병과 시설 공병으로 구분된다.
  • 기술 및 응용과학에 관한 - 비트코인
    비트코인은 사토시 나카모토가 개발한 최초의 탈중앙화 암호화폐로, 중앙 기관 없이 P2P 네트워크에서 블록체인에 기록되며 채굴을 통해 발행량이 2100만 개로 제한된 자산이다.
도트 매트릭스 프린터
기본 정보

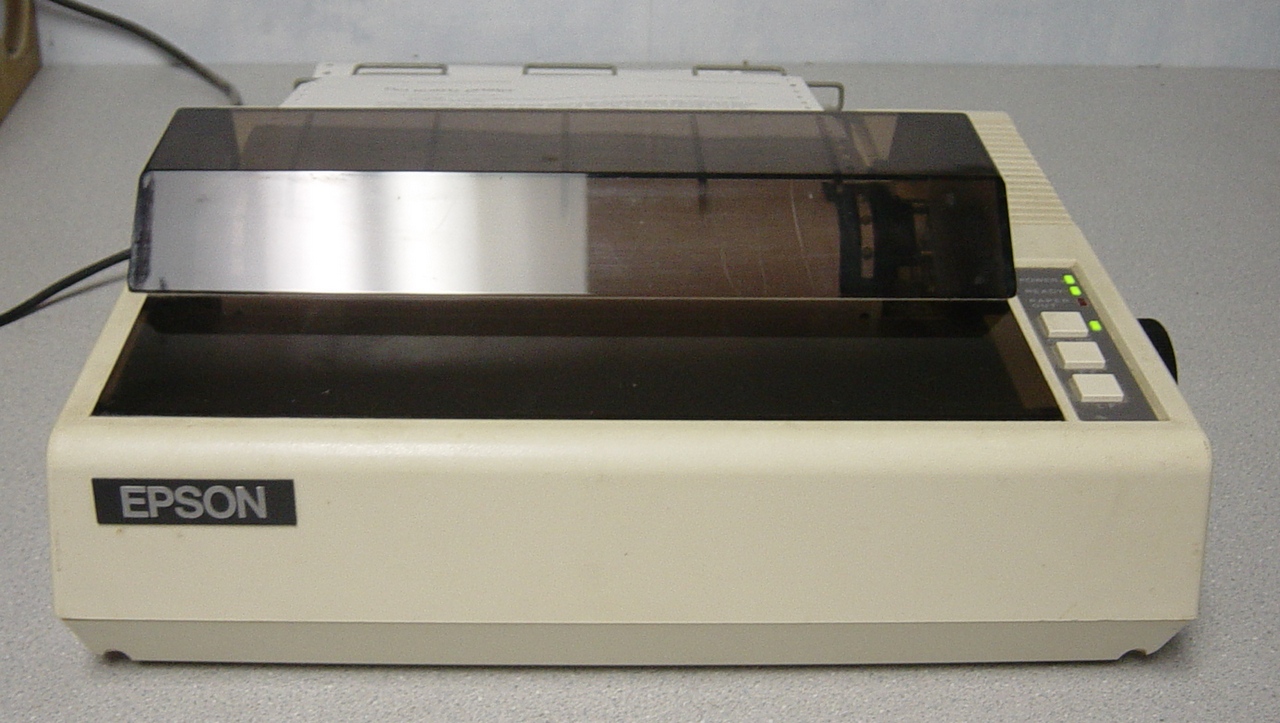

도트 매트릭스 프린터의 예시
도트 매트릭스 프린터의 예시
기술
작동 방식핀이 리본을 눌러 종이에 찍어 이미지를 생성
인쇄 방식충격식 인쇄
이미지 생성 방식작은 점들로 이미지를 구성
특징
장점잉크젯 프린터나 레이저 프린터에 비해 내구성이 좋음
잉크 비용이 저렴함
다중 사본 인쇄에 적합 (탄소 복사)
단점인쇄 품질이 낮음
소음이 심함
인쇄 속도가 느림
역사
개발 시기1964년
초기 사용컴퓨터의 데이터 출력을 위해 주로 사용
현재 사용영수증 인쇄와 같은 일부 특수 용도로만 사용
복사 인쇄가 필요한 상황에서 주로 사용
비교
잉크젯 프린터와의 차이점도트 매트릭스 프린터는 충격 방식으로 인쇄
잉크젯 프린터는 잉크를 분사하여 인쇄
기타
다른 이름도트 프린터

2. 역사

1925년, 루돌프 헬은 초기의 팩스같은 도트 매트릭스 방식의 전신 인자기인 헬슈라이버를 발명하였으며[55], 1929년에 특허를 받았다. 1952년부터 1954년까지 Fritz Karl Preikschat은 도트 매트릭스 전신 타자기의 하나인, 그의 전신 타자기 7 스타일러스 35 도트 매트릭스, 즉 PKT 프린터[55]에 대해 5개의 응용 특허를 출원하였다.[56][57][58]

1957년 IBM은 최초의 도트 매트릭스 프린터를 출시했다.[12][13] 이는 염료 승화 프린터가 시장에 진출한 해와 같다.[12][13]

1968년 일본 오키는 최초의 직렬 충격 도트 매트릭스 프린터(SIDM)인 OKI Wiredot를 출시했다.[14][15][16] 이 프린터는 7x5 프린트 매트릭스의 128자의 문자 발생기를 지원했으며, 정부, 금융, 과학, 교육 시장을 겨냥하여 개발되었다. 오키는 이 성과로 2013년 일본정보처리학회(IPSJ)로부터 상을 받았다.[14][15][16]

1970년 디지털 장비 회사(DEC)는 LA30을,[17] 센트로닉스는 센트로닉스 101을 출시했다.[18][19][20] 센트로닉스는 브라더 공업 주식회사와 관계를 맺고 센트로닉스 프린트 헤드와 전자 장비가 장착된 센트로닉스 브랜드 브라더 프린터 메커니즘을 판매했다. 또한 대부분의 프린터에서 표준이 된 병렬 전기 인터페이스를 설계했으며, 이는 1990년대 후반 범용 직렬 버스(USB)로 대체되기 시작했다.



1980년대 중반, 도트 매트릭스 프린터의 가격이 하락하고[3][1] 속도와 다용성이 높아지면서 데이지 휠 프린터보다 판매량이 많아졌다.[22] 프린트 헤드의 핀 수가 증가하면서 우수한 인쇄 품질이 가능해졌고, 엡손의 24핀 LQ 시리즈는 새로운 표준이 되었다. 24핀 프린터는 더 조밀한 도트 패턴을 생성하고 더 넓은 영역을 커버하며 더 빠르게 인쇄할 수 있었지만, 레터 품질 프린터보다는 품질이 떨어졌다.

1970년대와 1980년대에 도트 매트릭스 충격식 프린터는 비용과 다용성의 최상의 조합으로 간주되었으며, 특히 1990년대까지 개인용 및 가정용 컴퓨터에서 가장 일반적인 프린터 형태였다.[23] 프린트 헤드의 핀 수가 증가하면서 우수한 인쇄 품질이 가능해졌고, 이는 가독성 있는 CJKV 문자를 인쇄하기 위한 아시아 시장, 특히 한국 시장에서 성공하기 위해 필요했다.[24]

2. 1. 초창기 발명

1925년, 루돌프 헬은 초기의 팩스같은 도트 매트릭스 방식의 전신 인자기인 헬슈라이버를 발명하였으며[55], 1929년에 특허를 받았다. 1952년부터 1954년까지 Fritz Karl Preikschat은 도트 매트릭스 전신 타자기의 하나인, 그의 전신 타자기 7 스타일러스 35 도트 매트릭스, 즉 PKT 프린터[55]에 대해 5개의 응용 특허를 출원하였다.[56][57][58]

2. 2. 상용화와 발전

1957년 IBM은 최초의 도트 매트릭스 프린터를 출시했다.[12][13] 이는 염료 승화 프린터가 시장에 진출한 해와 같다.[12][13]

1968년 일본 오키는 최초의 직렬 충격 도트 매트릭스 프린터(SIDM)인 OKI Wiredot를 출시했다.[14][15][16] 이 프린터는 7x5 프린트 매트릭스의 128자의 문자 발생기를 지원했으며, 정부, 금융, 과학, 교육 시장을 겨냥하여 개발되었다. 오키는 이 성과로 2013년 일본정보처리학회(IPSJ)로부터 상을 받았다.[14][15][16]

1970년 디지털 장비 회사(DEC)는 LA30을,[17] 센트로닉스는 센트로닉스 101을 출시했다.[18][19][20] 센트로닉스는 브라더 공업 주식회사와 관계를 맺고 센트로닉스 프린트 헤드와 전자 장비가 장착된 센트로닉스 브랜드 브라더 프린터 메커니즘을 판매했다. 또한 대부분의 프린터에서 표준이 된 병렬 전기 인터페이스를 설계했으며, 이는 1990년대 후반 범용 직렬 버스(USB)로 대체되기 시작했다.

1980년대 중반, 도트 매트릭스 프린터의 가격이 하락하고[3][1] 속도와 다용성이 높아지면서 데이지 휠 프린터보다 판매량이 많아졌다.[22] 1978년 6월, 엡손 TX-80/TP-80이 출시되었고,[51] 이후 1979년에는 MX-80/MP-80이 출시되어[52] 개인용 컴퓨터 시장에서 큰 인기를 얻었다.[53] MX-80은 저렴한 가격과 양호한 품질의 텍스트 출력을 결합했지만, 낮은 도트 밀도(가로 60dpi, 세로 72dpi)로 인해 출력 품질은 복사를 할 때마다 빠르게 저하되었다.

이후 프린트 헤드의 핀 수가 증가하면서 우수한 인쇄 품질이 가능해졌고, 엡손의 24핀 LQ 시리즈는 새로운 표준이 되었다. 24핀 프린터는 더 조밀한 도트 패턴을 생성하고 더 넓은 영역을 커버하며 더 빠르게 인쇄할 수 있었지만, 레터 품질 프린터보다는 품질이 떨어졌다.

2. 3. 한국에서의 도트 매트릭스 프린터

1968년, 일본 제조업체 OKI는 최초의 직렬 충격식 도트 매트릭스 프린터(SIDM)인 OKI Wiredot를 출시했다.[14][15][16] 이 프린터는 정부, 금융, 과학 및 교육 시장을 겨냥했으며, 7×5의 인쇄 매트릭스로 128자를 지원하는 문자 생성기를 지원했다. OKI는 이 업적으로 2013년 일본 정보 처리 학회(IPSJ)로부터 상을 받았다.[14][15][16]

1970년대와 1980년대에 도트 매트릭스 충격식 프린터는 비용과 다용성의 최상의 조합으로 간주되었으며, 1990년대까지 개인용 및 가정용 컴퓨터에서 가장 일반적인 프린터 형태였다.[23] 1980년대 중반에는 도트 매트릭스 프린터의 가격이 하락했고,[3] 속도와 다용성이 높아지면서 데이지 휠 프린터보다 판매량이 많아지기 시작했다.[22] 프린트 헤드의 핀 수가 증가하면서 우수한 인쇄 품질이 가능해졌고, 이는 가독성 있는 CJKV 문자를 인쇄하기 위한 아시아 시장에서 성공하기 위해 필요했다.[24] 엡손의 24핀 LQ 시리즈는 새로운 사실상의 표준이 되었다.

3. 작동 원리 및 디자인

섬세하지 않은 도트 매트릭스 프린터 출력물 예시.

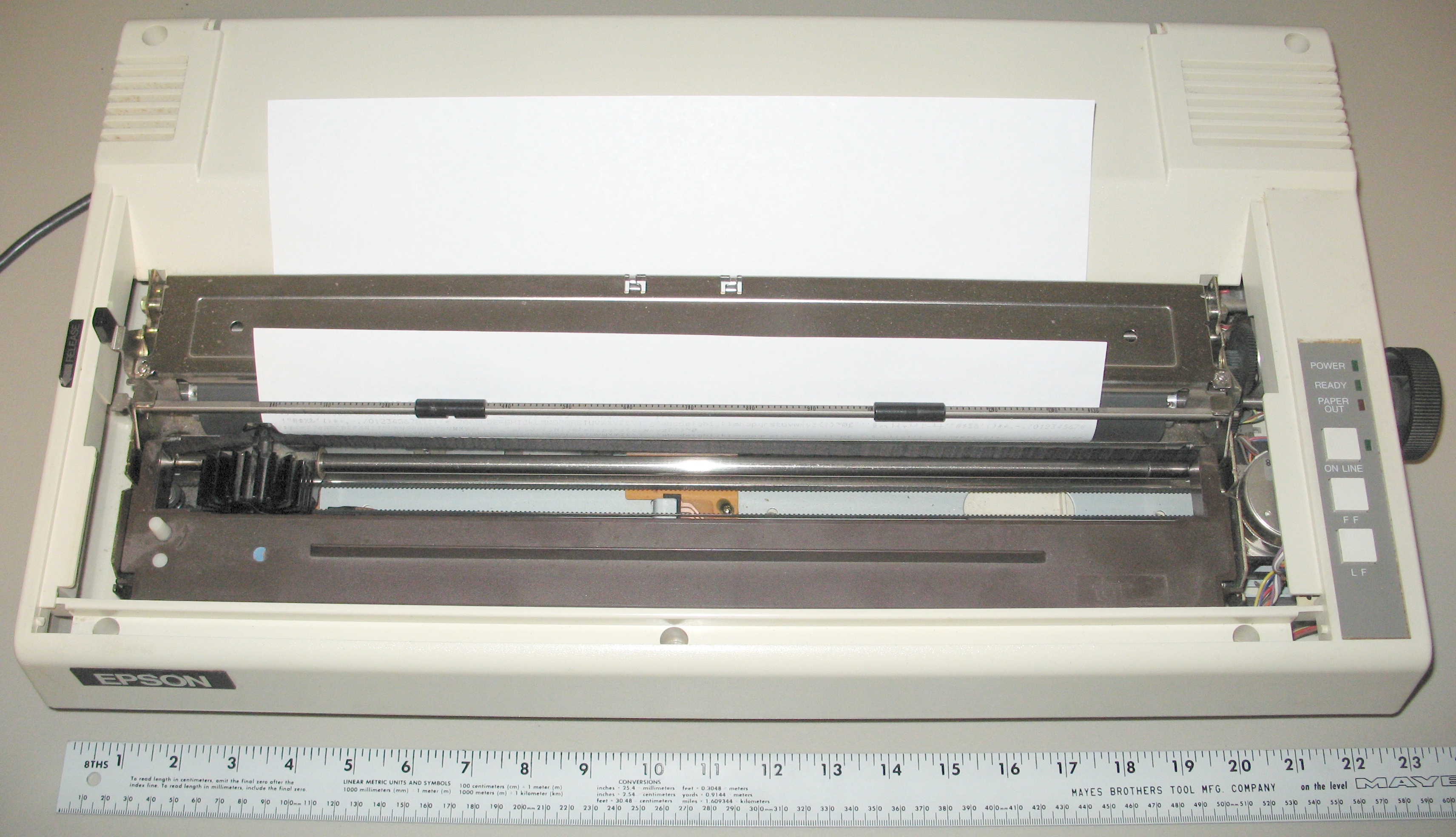

엡손(Epson) VP-500 프린터 (덮개 제거됨)

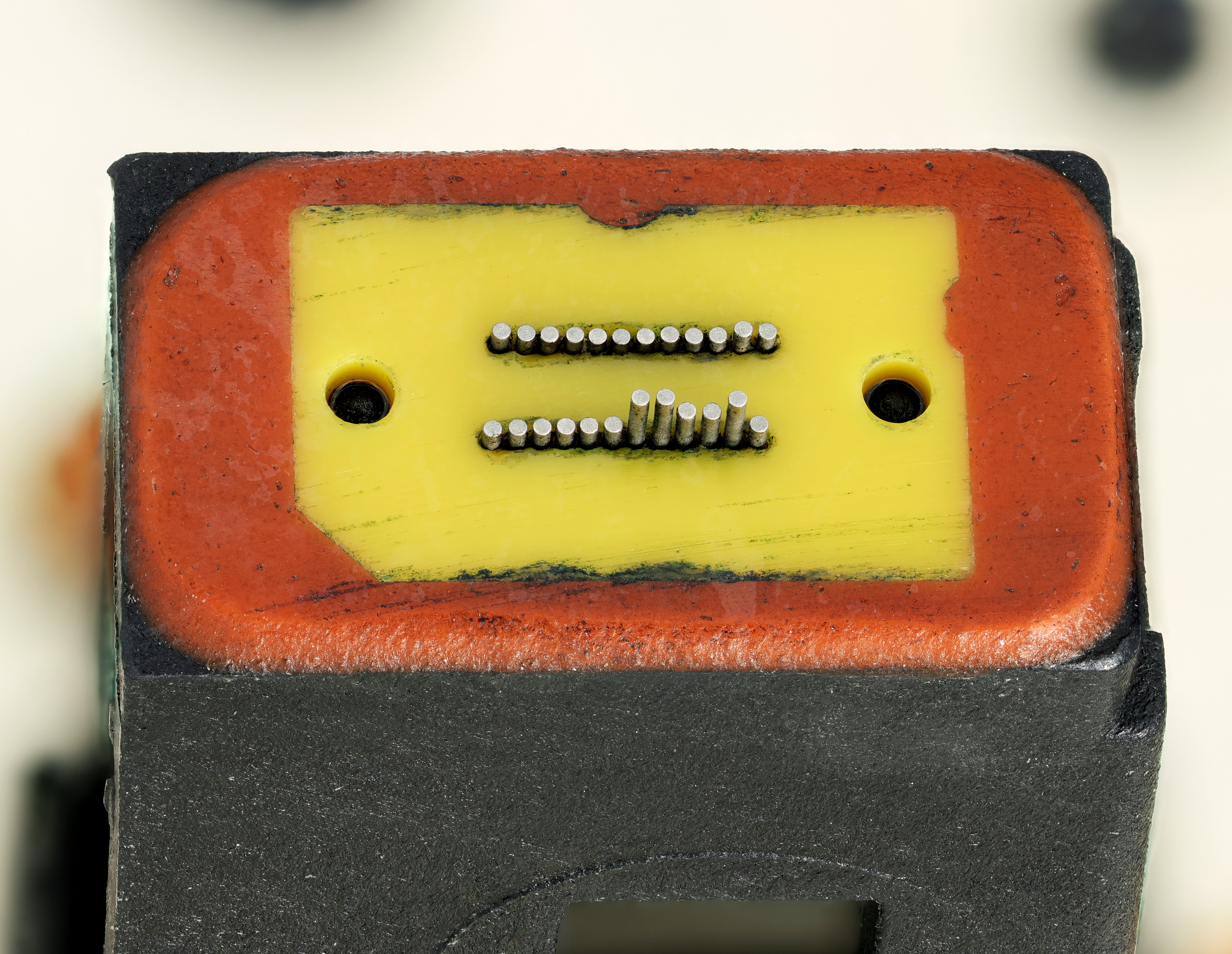

Tally Genicom T2240, 24핀 프린터 헤드 단면도.


도트 매트릭스 프린팅은 인쇄 헤드가 페이지 위아래 또는 앞뒤로 움직이며, 타자기의 인쇄 메커니즘과 마찬가지로 잉크가 묻은 천 리본을 종이에 대고 타격하여 인쇄하는 방식을 사용한다. 하지만 타자기나 데이지 휠 프린터와 달리, 문자는 도트 매트릭스로 구성되므로 다양한 글꼴과 임의의 그래픽을 생성할 수 있다.

각 도트는 미세한 금속 막대(와이어 또는 핀이라고도 함)에 의해 생성되는데, 이 막대는 작은 전자석 또는 솔레노이드의 힘으로, 직접 또는 작은 레버(폴)를 통해 앞으로 밀려나온다.[29] 리본과 용지에 마주 보는 작은 가이드 플레이트는 리본 마스크 홀더 또는 보호대라고 하며, 때로는 일반적인 모양 때문에 ''버터플라이''라고도 부른다. 핀의 가이드 역할을 하는 구멍이 뚫려 있다. 이 플레이트는 단단한 플라스틱 또는 사파이어나 루비와 같은 인조 보석으로 만들어질 수 있다.

핀이 있는 프린터 부분을 인쇄 헤드라고 한다. 프린터를 실행하면 일반적으로 한 줄씩 텍스트를 인쇄한다. 인쇄 헤드는 정확한 정렬을 보장하는 금속 바에 부착되지만, 수평 위치는 양쪽의 두 바퀴에 있는 스프로킷에 부착된 밴드에 의해 제어되며, 이 밴드는 전기 모터로 구동된다.[27] 이 밴드는 스테인리스강, 인청동 또는 베릴륨 구리 합금, 나일론 또는 신축 방지를 위해 나일론 코어가 꼬인 다양한 합성 소재로 만들어질 수 있다. 실제 위치는 스테퍼 모터를 사용한 데드 카운트, 한 바퀴에 부착된 회전형 엔코더 또는 프린터 헤드의 광학 센서에 의해 읽히는 표시가 있는 투명 플라스틱 밴드( 잉크젯에서 일반적)를 통해 확인할 수 있다.

인쇄 과정에 기계적 압력이 포함되므로 도트 매트릭스 프린터는 카본 사본과 카본리스 사본을 만들 수 있다.[28]

엡손 LQ 850


거의 모든 잉크젯, 열전사, 및 레이저 프린터도 연속 선이나 문자가 아니라 밀집된 점을 인쇄하지만, 이들을 도트 매트릭스 프린터라고 부르는 것은 일반적이지 않다.[29]

도트 매트릭스 프린터는 페이지당 인쇄 비용이 가장 저렴한 프린터 중 하나이다.

트랙터 구멍이 있는 팬폴드 연속 용지를 사용할 수 있다.

도트 매트릭스 프린터는 핀이나 활자가 리본을 종이에 타격할 때 소음을 발생시키며, 조용한 환경에서는 소음 감쇠 장치를 사용해야 할 수 있다.

비충격식 프린터에 비해 해상도가 낮은 그래픽, 제한적인 색상 성능, 낮은 품질 및 느린 속도로만 인쇄할 수 있다.[30][31][32]

3. 1. 프린트 헤드와 핀

도트 매트릭스 프린팅은 타자기나 데이지 휠 프린터와 달리, 문자가 도트 매트릭스로 구성되어 다양한 글꼴과 그래픽을 생성할 수 있다.[29] 인쇄 헤드는 페이지 위아래 또는 앞뒤로 움직이며, 잉크가 묻은 천 리본을 종이에 대고 타격하여 인쇄한다.

각 도트는 미세한 금속 막대(와이어 또는 핀)에 의해 생성되는데, 전자석 또는 솔레노이드의 힘으로 앞으로 밀려나온다.[29] 핀이 있는 프린터 부분을 인쇄 헤드라고 한다.리본과 용지에 마주 보는 작은 가이드 플레이트는 리본 마스크 홀더 또는 보호대라고 하며, 때로는 ''버터플라이''라고도 불린다. 이 플레이트는 핀의 가이드 역할을 하는 구멍이 뚫려 있으며, 단단한 플라스틱 또는 사파이어나 루비와 같은 인조 보석으로 만들어질 수 있다.

프린터를 실행하면 일반적으로 한 줄씩 텍스트를 인쇄한다. 인쇄 헤드는 정확한 정렬을 보장하는 금속 바에 부착되며, 수평 위치는 양쪽의 두 바퀴에 있는 스프로킷에 부착된 밴드에 의해 제어된다. 이 밴드는 전기 모터로 구동된다.[27] 밴드는 스테인리스강, 인청동 또는 베릴륨 구리 합금, 나일론 또는 다양한 합성 소재로 만들어질 수 있다.

3. 2. 용지 이송 메커니즘

도트 매트릭스 프린터는 트랙터 구멍이 있는 팬폴드 연속 용지를 사용할 수 있다. 용지 이송 방식에는 트랙터 피드와 마찰 피드가 있다. 인쇄 과정에 기계적 압력이 포함되므로 도트 매트릭스 프린터는 카본 사본과 카본리스 사본을 만들 수 있다.[28]

핀이 있는 프린터 부분을 인쇄 헤드라고 한다. 프린터를 실행하면 일반적으로 한 줄씩 텍스트를 인쇄한다. 인쇄 헤드는 정확한 정렬을 보장하는 금속 바에 부착되지만, 수평 위치는 양쪽의 두 바퀴에 있는 스프로킷에 부착된 밴드에 의해 제어되며, 이 밴드는 전기 모터로 구동된다.[27] 이 밴드는 스테인리스강, 인청동 또는 베릴륨 구리 합금, 나일론 또는 신축 방지를 위해 나일론 코어가 꼬인 다양한 합성 소재로 만들어질 수 있다.

3. 3. 리본 메커니즘

도트 매트릭스 프린팅은 타자기나 데이지 휠 프린터와 유사하게 잉크가 묻은 천 리본을 종이에 타격하여 인쇄하는 방식이다.[29] 하지만, 도트 매트릭스 프린터는 문자가 도트 매트릭스로 구성되어 다양한 글꼴과 그래픽 생성이 가능하다.

리본과 용지 사이에 위치한 리본 마스크 홀더(보호대)는 '버터플라이'라고도 불리며, 핀을 안내하는 구멍이 뚫려 있다. 이 플레이트는 단단한 플라스틱이나 인조 보석으로 제작된다. 인쇄 과정에서 기계적 압력이 발생하므로 도트 매트릭스 프린터는 카본 사본과 카본리스 사본을 만들 수 있다.[28]

4. 종류 및 변형

일반적인 직렬 도트 매트릭스 프린터는 수평으로 움직이는 프린트 헤드를 사용한다.[33] 프린트 헤드는 문자 상자 높이와 거의 같은 7개 이상의 핀으로 구성된 단일 수직 열로 생각할 수 있다. 실제로는 핀이 최대 4개의 수직 또는 수평으로 약간 이동된 열에 배열되어 핀이 걸리는 것을 방지하면서 인터리빙을 통해 도트 밀도와 인쇄 속도를 높인다.

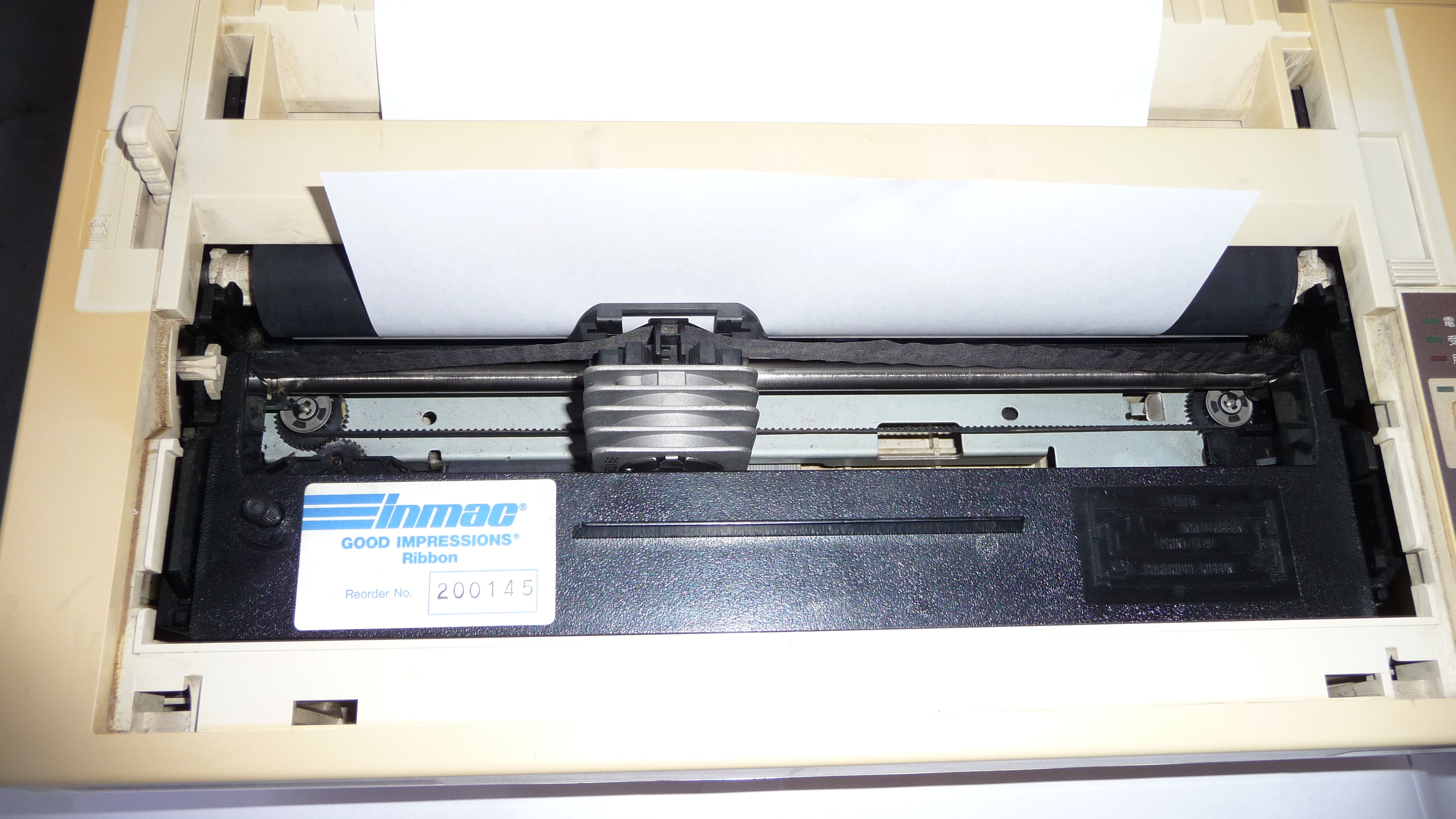

14인치 너비 용지용으로 설계된 와이드 캐리지 프린터의 예시(8.5"×14 용지 장착)


24핀 프린터의 프린트 헤드 (Tally Genicom T2240)

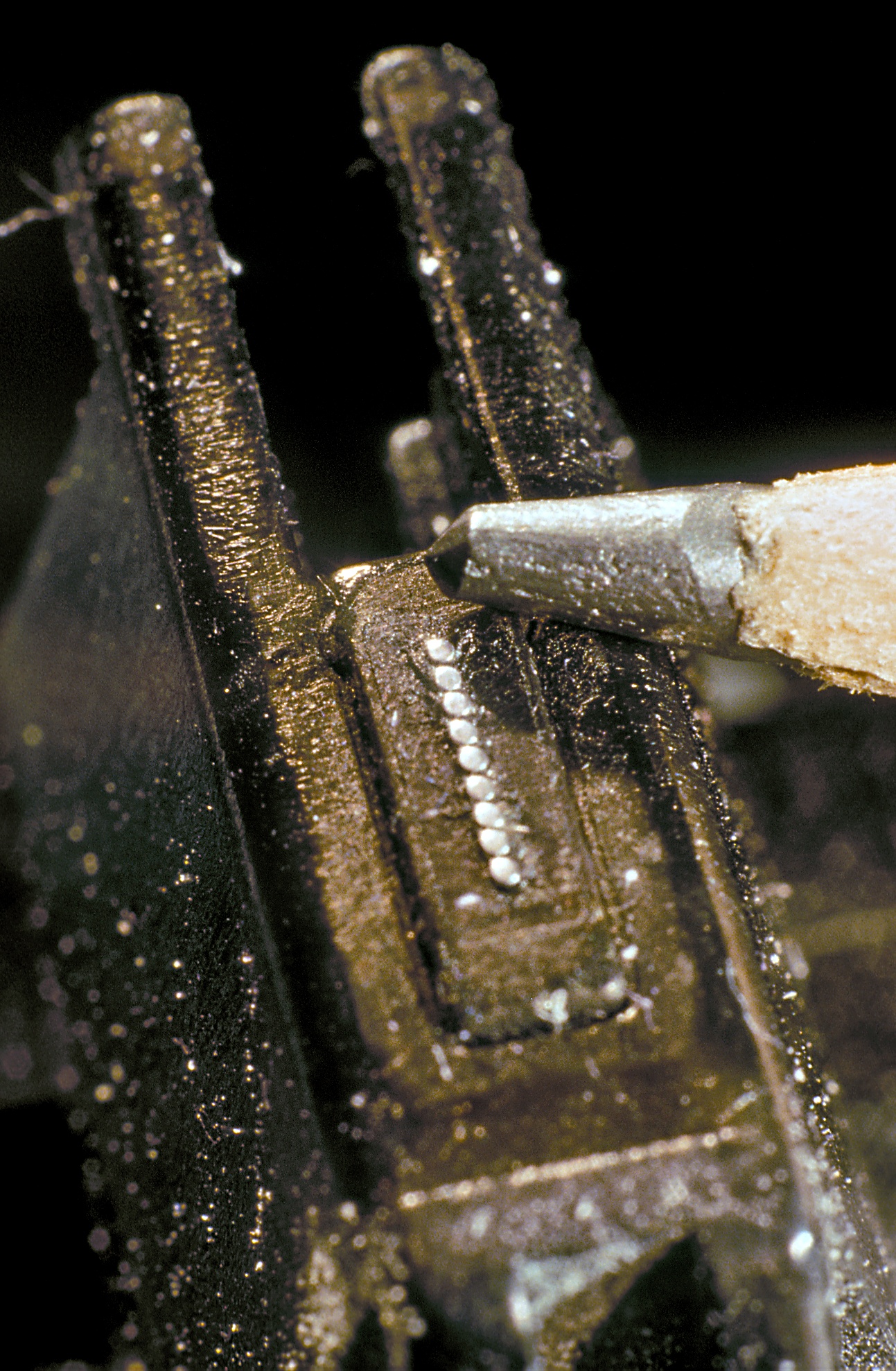

9핀 프린터의 프린트 헤드 (Star NL10)


따라서 최대 48개의 핀[34]을 사용하여 프린트 헤드가 수평으로 움직이는 동안 한 줄의 문자를 형성할 수 있다. 움직이는 헤드를 가진 직렬 도트 매트릭스 프린터의 인쇄 속도는 초당 30[35]~1550 문자(cps)이다.[36]

라인 매트릭스 프린터는 인쇄에 수천 개의 핀으로 이루어진 수평선을 사용하는, 용지 경로만큼 넓은 고정된 프린트 헤드를 사용한다. 때때로 효과적인 도트 밀도를 인터리빙을 통해 향상시키기 위해 수평으로 약간 이동된 두 개의 행이 사용된다. 여전히 라인 지향적이지만, 전문적인 고성능 시장을 위한 이러한 프린터는 프린트 헤드 아래로 용지가 이동하는 동안 전체 줄을 한 번에 효과적으로 인쇄한다. 라인 매트릭스 프린터는 초당 1000문자 이상을 인쇄할 수 있으며, 최대 시간당 800페이지의 처리량을 제공한다.

도트 매트릭스 프린터의 변형으로 1982년 세이코샤(Seikosha)가 특허를 받은 크로스 해머 도트 프린터가 있다.[38] 기존 프린터의 매끄러운 원통형 롤러는 회전하는 홈이 있는 실린더로 대체되었다. 프린트 헤드는 전자석으로 작동되는 수직 돌출 가장자리를 가진 간단한 해머였다. 해머의 수직 가장자리가 실린더의 수평 홈과 교차하는 지점에서 용지와 리본을 압축하여 용지에 단일 도트가 표시된다. 문자는 여러 개의 도트로 구성된다.

4. 1. 직렬 도트 매트릭스 프린터

일반적인 직렬 도트 매트릭스 프린터는 수평으로 움직이는 프린트 헤드를 사용한다.[33] 프린트 헤드는 문자 상자 높이와 거의 같은 7개 이상의 핀으로 구성된 단일 수직 열로 생각할 수 있다. 실제로는 핀이 최대 4개의 수직 또는 수평으로 약간 이동된 열에 배열되어 핀이 걸리는 것을 방지하면서 인터리빙을 통해 도트 밀도와 인쇄 속도를 높인다.[34]

따라서 최대 48개의 핀[34]을 사용하여 프린트 헤드가 수평으로 움직이는 동안 한 줄의 문자를 형성할 수 있다. 움직이는 헤드를 가진 직렬 도트 매트릭스 프린터의 인쇄 속도는 초당 30[35]~1550 문자(cps)이다.[36]

4. 2. 라인 도트 매트릭스 프린터



라인 도트 매트릭스 프린터[37] 또는 라인 매트릭스 프린터는 인쇄에 수천 개의 핀으로 이루어진 수평선을 사용하는, 용지 경로만큼 넓은 고정된 프린트 헤드를 사용한다. 효과적인 도트 밀도를 인터리빙을 통해 향상시키기 위해 수평으로 약간 이동된 두 개의 행이 사용되기도 한다. 라인 지향적이지만, 전문적인 고성능 시장을 위한 이러한 프린터는 프린트 헤드 아래로 용지가 이동하는 동안 전체 줄을 한 번에 효과적으로 인쇄한다. 라인 매트릭스 프린터는 초당 1000문자 이상을 인쇄할 수 있으며, 최대 시간당 800페이지의 처리량을 제공한다.

도트 매트릭스 프린터의 변형으로 1982년 세이코샤(Seikosha)가 특허를 받은 크로스 해머 도트 프린터가 있다.[38] 기존 프린터의 매끄러운 원통형 롤러는 회전하는 홈이 있는 실린더로 대체되었고, 프린트 헤드는 전자석으로 작동되는 수직 돌출 가장자리를 가진 간단한 해머였다. 해머의 수직 가장자리가 실린더의 수평 홈과 교차하는 지점에서 용지와 리본을 압축하여 용지에 단일 도트가 표시된다. 문자는 여러 개의 도트로 구성된다.

4. 3. 크로스 해머 도트 프린터

1982년 세이코샤(Seikosha)가 특허를 받은 크로스 해머 도트 프린터는 일반적인 도트 매트릭스 프린터와 다른 구조를 가진다.[38] 기존 프린터의 매끄러운 원통형 롤러 대신 회전하는 홈이 있는 실린더를 사용한다. 프린트 헤드는 전자석으로 작동되는 수직 돌출 가장자리를 가진 간단한 해머이다. 해머의 수직 가장자리가 실린더의 수평 홈과 교차하는 지점에서 용지와 리본을 압축하여 용지에 단일 도트를 표시하며, 문자는 여러 개의 도트로 구성된다.

5. 주요 제조사 및 모델

디지털 이큅먼트 코퍼레이션(Digital Equipment Corporation, DEC)(DEC)의 제품 라인은 LA30의 80열, 대문자 전용 5 x 7 도트 매트릭스에서 확장되었다.[40] 1970년에 출시된 LA30은 초당 30자를 출력하는 도트 매트릭스 프린팅 터미널이었다.[39] LA30은 병렬 인터페이스(LA30-P)와 직렬 인터페이스(LA30-S)를 모두 지원했지만, 직렬 인터페이스 LA30은 캐리지 리턴 시 필러 문자를 사용해야 했다. 1972년에는 수신 전용 모델인 LA30A가 출시되었다.

1974년에 출시된 LA36은 LA30과 같은 인쇄 헤드를 사용했지만 최대 132열의 혼합 대소문자 출력을 표준 그린 바 팬폴드 용지에 인쇄할 수 있었다.[41][42] 캐리지는 DC 전동기와 광학 인코더/속도계를 사용하는 서보 드라이브에 의해 이동되었고, 용지는 스테퍼 모터에 의해 이동되었다. LA36은 직렬 인터페이스로만 사용할 수 있었지만, 채우기 문자가 필요하지 않았다. 프린터는 초당 30자보다 빠른 속도로 통신하지 않았지만, 메커니즘 자체는 초당 60자의 인쇄 속도를 낼 수 있었기 때문이다. 캐리지 리턴 기간 동안 문자는 버퍼링되었고, 따라잡는 기간 동안 최대 속도로 인쇄되었다.

새로운 모델은 다음과 같다:


  • LA36 (1974년): 대문자와 소문자를 지원하며, 최대 132열의 텍스트를 출력할 수 있다. (30 CPS)[41]
  • LA34: LA36의 저렴한 대안이다.
  • LA38: 더 많은 기능을 갖춘 LA34이다.
  • LA180: 180 CPS
  • LS120: 120 CPS
  • LA120: 180 CPS (그리고 몇 가지 고급 기능)
  • LA12: 휴대용 단말기 – DECwriter Correspondent[39]


디지털 기술은 나중에 기본적인 LA36 라인을 다양한 도트 매트릭스 프린터로 확장했다. DEC LA50은 "소형 도트 매트릭스" 프린터로 설계되었다.[21] 그래픽 모드에서 프린트 헤드는 그래픽 이미지를 생성할 수 있으며, 비트맵 그래픽 모드일 때 LA50은 Sixel 그래픽 형식을 수신하고 인쇄할 수 있다.

위키피디아 로고, Sixel 형식으로 변환


센트로닉스 101[43](1970년 출시)은 출시 당시 매우 혁신적이고 저렴한 제품이었다. 주요 사양은 다음과 같다.

  • 인쇄 속도: 초당 165자
  • 무게: 70.3kg
  • 크기: 가로 70cm × 세로 29cm × 깊이 49cm
  • 배송 무게: 91kg, 나무 상자 포장, 36개의 나사를 제거하여 개봉
  • 문자: 62개 (숫자 10개, 대문자 26개, 특수 문자 26개, 소문자 없음)
  • 문자 크기: 인치당 10자 (10 "피치")
  • 줄 간격: 인치당 6줄 (6 LPI)
  • 수직 제어: 펀치 테이프 판독기를 사용한 폼 상단 및 수직 탭 제어
  • 용지 두께: 원본 + 사본 4장
  • 인터페이스: 센트로닉스 병렬, 옵션 RS-232 직렬


스웨덴 과학기술 박물관(Tekniska museet)에 전시된 IBM 5103 프린터


IBM 5103[44]는 초기 휴대용 컴퓨터인 IBM 5100에 연결될 수 있었던 유일한 IBM 프린터였다. 인쇄 해상도는 8 DPI, 10 피치, 6 LPI였으며, 128자 문자 집합으로 양방향 인쇄가 가능했다.[45] 초당 80자 및 120자 모델 두가지 모델이 제공되었다.[46]

1978년 6월, 주로 코모도어 PET 컴퓨터에 사용된 8핀 도트 매트릭스 프린터인 엡손 TX-80/TP-80이 출시되었다.[51] 이 제품과 후속 제품인 9핀 MX-80/MP-80(1979년~1980년 출시)[52]은 개인용 컴퓨터 시장에서 임팩트 프린터의 인기를 불러일으켰다.[53] MX-80은 저렴한 가격과 당시 기준으로 양호한 품질의 텍스트 출력을 결합했다. 초기 임팩트 프린터(MX 포함)는 프린트 헤드의 해머 같은 메커니즘으로 인해 작동 중 소음이 매우 컸다. MX-80의 낮은 도트 밀도(가로 60dpi, 세로 72dpi)는 독특한 "컴퓨터식" 품질의 출력물을 생성했다. 데이지 휠 프린터의 선명한 타자기 품질과 비교했을 때, 도트 매트릭스 프린터의 가독성은 특히 좋지 않았다. 사무 응용 프로그램에서 출력 품질은 심각한 문제였는데, 도트 매트릭스 텍스트의 가독성은 복사를 할 때마다 빠르게 저하되었기 때문이다.

오키는 1968년에 최초의 직렬 충격 도트 매트릭스 프린터(SIDM)인 오키 와이어돗(OKI Wiredot)을 선보였다.[59] 이 프린터는 7x5 프린트 매트릭스의 128자 문자 발생기를 지원했으며, 정부, 금융, 과학, 교육 시장을 대상으로 개발되었다.[59] 일본정보처리학회(IPSJ)는 오키의 이러한 성과를 인정하여 2013년에 상을 수여하였다.[59][60][61]

5. 1. DEC

디지털 이큅먼트 코퍼레이션(Digital Equipment Corporation, DEC)(DEC)의 제품 라인은 LA30의 80열, 대문자 전용 5 x 7 도트 매트릭스에서 확장되었다.[40] 1970년에 출시된 LA30은 초당 30자를 출력하는 도트 매트릭스 프린팅 터미널이었다.[39] LA30은 병렬 인터페이스(LA30-P)와 직렬 인터페이스(LA30-S)를 모두 지원했지만, 직렬 인터페이스 LA30은 캐리지 리턴 시 필러 문자를 사용해야 했다. 1972년에는 수신 전용 모델인 LA30A가 출시되었다.

1974년에 출시된 LA36은 LA30과 같은 인쇄 헤드를 사용했지만 최대 132열의 혼합 대소문자 출력을 표준 그린 바 팬폴드 용지에 인쇄할 수 있었다.[41][42] 캐리지는 DC 전동기와 광학 인코더/속도계를 사용하는 서보 드라이브에 의해 이동되었고, 용지는 스테퍼 모터에 의해 이동되었다. LA36은 직렬 인터페이스로만 사용할 수 있었지만, 채우기 문자가 필요하지 않았다. 프린터는 초당 30자보다 빠른 속도로 통신하지 않았지만, 메커니즘 자체는 초당 60자의 인쇄 속도를 낼 수 있었기 때문이다. 캐리지 리턴 기간 동안 문자는 버퍼링되었고, 따라잡는 기간 동안 최대 속도로 인쇄되었다.

새로운 모델은 다음과 같다:

  • LA36 (1974년): 대문자와 소문자를 지원하며, 최대 132열의 텍스트를 출력할 수 있다. (30 CPS)[41]
  • LA34: LA36의 저렴한 대안이다.
  • LA38: 더 많은 기능을 갖춘 LA34이다.
  • LA180: 180 CPS
  • LS120: 120 CPS
  • LA120: 180 CPS (그리고 몇 가지 고급 기능)
  • LA12: 휴대용 단말기 – DECwriter Correspondent[39]


디지털 기술은 나중에 기본적인 LA36 라인을 다양한 도트 매트릭스 프린터로 확장했다. DEC LA50은 "소형 도트 매트릭스" 프린터로 설계되었다.[21] 그래픽 모드에서 프린트 헤드는 그래픽 이미지를 생성할 수 있으며, 비트맵 그래픽 모드일 때 LA50은 Sixel 그래픽 형식을 수신하고 인쇄할 수 있다.

5. 2. 센트로닉스

센트로닉스 101[43](1970년 출시)은 출시 당시 매우 혁신적이고 저렴한 제품이었다. 주요 사양은 다음과 같다.

  • 인쇄 속도: 초당 165자
  • 무게: 70.3kg
  • 크기: 가로 70cm × 세로 29cm × 깊이 49cm
  • 배송 무게: 91kg, 나무 상자 포장, 36개의 나사를 제거하여 개봉
  • 문자: 62개 (숫자 10개, 대문자 26개, 특수 문자 26개, 소문자 없음)
  • 문자 크기: 인치당 10자 (10 "피치")
  • 줄 간격: 인치당 6줄 (6 LPI)
  • 수직 제어: 펀치 테이프 판독기를 사용한 폼 상단 및 수직 탭 제어
  • 용지 두께: 원본 + 사본 4장
  • 인터페이스: 센트로닉스 병렬, 옵션 RS-232 직렬

5. 3. IBM



IBM 5103[44]는 초기 휴대용 컴퓨터인 IBM 5100에 연결될 수 있었던 유일한 IBM 프린터였다. 인쇄 해상도는 8 DPI, 10 피치, 6 LPI였으며, 128자 문자 집합으로 양방향 인쇄가 가능했다.[45] 초당 80자 및 120자 모델 두가지 모델이 제공되었다.[46]

5. 4. 엡손

1978년 6월, 주로 코모도어 PET 컴퓨터에 사용된 8핀 도트 매트릭스 프린터인 엡손 TX-80/TP-80이 출시되었다.[51] 이 제품과 후속 제품인 9핀 MX-80/MP-80(1979년~1980년 출시)[52]은 개인용 컴퓨터 시장에서 임팩트 프린터의 인기를 불러일으켰다.[53] MX-80은 저렴한 가격과 당시 기준으로 양호한 품질의 텍스트 출력을 결합했다. 초기 임팩트 프린터(MX 포함)는 프린트 헤드의 해머 같은 메커니즘으로 인해 작동 중 소음이 매우 컸다. MX-80의 낮은 도트 밀도(가로 60dpi, 세로 72dpi)는 독특한 "컴퓨터식" 품질의 출력물을 생성했다. 데이지 휠 프린터의 선명한 타자기 품질과 비교했을 때, 도트 매트릭스 프린터의 가독성은 특히 좋지 않았다. 사무 응용 프로그램에서 출력 품질은 심각한 문제였는데, 도트 매트릭스 텍스트의 가독성은 복사를 할 때마다 빠르게 저하되었기 때문이다.

5. 5. 오키 (OKI)

오키는 1968년에 최초의 직렬 충격 도트 매트릭스 프린터(SIDM)인 오키 와이어돗(OKI Wiredot)을 선보였다.[59] 이 프린터는 7x5 프린트 매트릭스의 128자 문자 발생기를 지원했으며, 정부, 금융, 과학, 교육 시장을 대상으로 개발되었다.[59] 일본정보처리학회(IPSJ)는 오키의 이러한 성과를 인정하여 2013년에 상을 수여하였다.[59][60][61]

6. 근접 편지 품질 (NLQ)

근접 편지 품질(Near Letter Quality, NLQ) 모드는 도트 매트릭스 프린터에서 타자기와 유사한 품질을 구현하기 위한 기능이다.[47] 여러 번의 캐리지 이동과 높은 도트 밀도를 통해 프린터의 해상도를 높였다. 1985년, ''뉴욕 타임스''는 "근접 편지 품질(near letter-quality, NLQ)"이라는 표현이 "약간 과장된 부분"이라고 평가했다.[3] 하지만, NLQ가 글꼴, 인쇄 향상, 그래픽 분야에서 기능을 발휘한다고 언급했다.

NLQ 프린터는 더 빠른 속도로 낮은 품질의 인쇄를 하는 "초안 모드"를 지원했다.

7. 현대적 사용 및 응용 분야

잉크젯 프린터가 점차 데스크톱 충격 프린터를 대체하고 있다. 1995년까지 잉크젯 기술은 주류 시장에서 도트 매트릭스 충격 기술을 능가하여 도트 매트릭스를 틈새 시장으로 밀어냈다.[54] 비교적 조용한 작동, 빠른 인쇄 속도, 레이저 프린터에 거의 필적하는 출력 품질 등이 잉크젯 프린터의 장점이다.

현재, 도트 매트릭스 충격 기술은 현금등록기, 현금자동입출금기(ATM), 은행, 통장 및 수표, 근무 시간 카드 및 주차권, 서명을 위한 다층 계약서, 화재 경보 시스템, 판매 시점 단말기, 영국과 아일랜드의 소방서(출동 기록지), 연속 용지에 대한 지속적인 출력이 필요한 응용 프로그램 등에서 여전히 사용되고 있다.

열전사 프린팅이 일부 응용 프로그램에서 도트 매트릭스 프린터를 대체하고 있지만, 대형 도트 매트릭스 충격 프린터는 여전히 복사 용지를 인쇄하는 데 사용된다. 예를 들어, 도트 매트릭스 충격 프린터는 은행 창구 및 자동차 수리점, 데이터 로깅 및 항공 분야와 같이 트랙터 피드 용지 사용이 바람직한 응용 프로그램에서 여전히 사용된다. 이러한 프린터의 대부분은 이제 레거시 포트가 없는 최신 컴퓨터와의 연결을 용이하게 하기 위해 표준 기능으로 USB 인터페이스를 제공한다.

8. 한국 사회에 미친 영향
