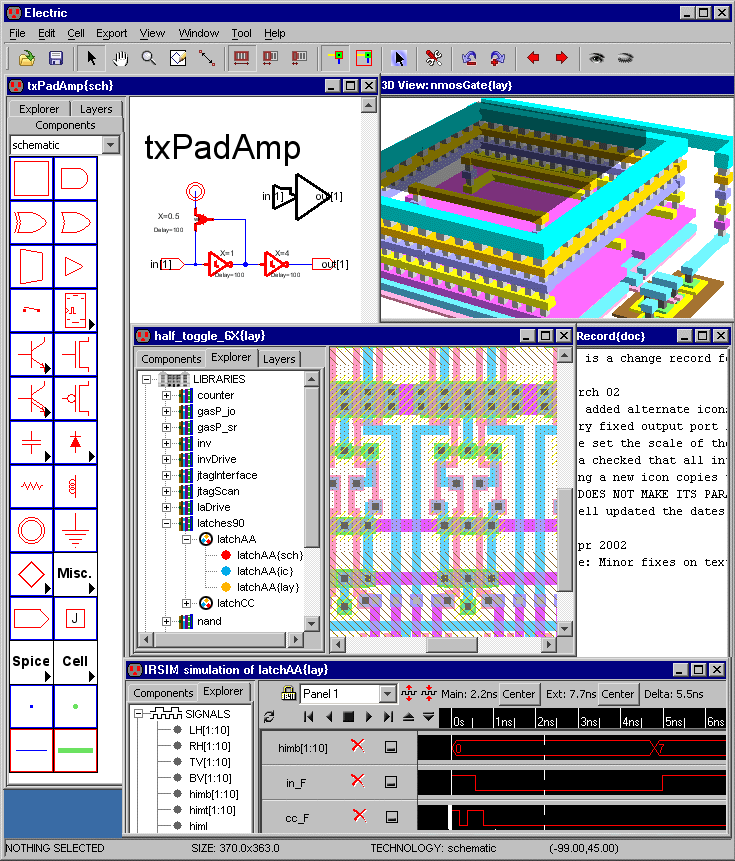

일렉트릭 (소프트웨어)

3. 설계 방식

다른 집적 회로(IC) 설계 시스템과 달리, 일렉트릭은 IC 레이아웃을 회로도 캡처 시스템과 유사하게 연결된 회로로 간주한다.^[5][6] 일렉트릭에서 설계자는 '''노드'''(트랜지스터, 접점 등)와 '''아크'''(와이어)를 사용하여 회로를 설계한다.

이러한 설계 방식은 장단점을 모두 가지고 있다. 일렉트릭은 회로가 항상 추출되므로 토폴로지(회로 연결 구조)를 알아야 하는 분석(레이아웃 대 회로도, 시뮬레이션 등)을 빠르게 실행할 수 있다. 또한 회로도 캡처와 유사한 사용자 인터페이스를 제공하여 IC 레이아웃과 회로도 설계 모두에 대해 통일된 사용자 경험을 제공한다. 더불어 레이아웃 제약을 아크에 쉽게 추가할 수 있어 설계 변경 시 연결 상태를 유지하도록 레이아웃을 "프로그래밍"할 수 있다.

하지만 이러한 설계 방식은 디자이너에게 훈련을 요구하며, 기존 시스템과의 호환성이 떨어진다는 단점도 존재한다.

3. 1. 노드와 아크 기반 설계

3. 2. 장점

3. 3. 단점

4. 사용 예

자바 런타임 실행 환경에서 리눅스나 마이크로소프트 등 운영체제와 상관없이 java -jar electric-[version].jar [libraries] 명령으로 Electric VLSI 설계 시스템을 실행할 수 있다.

4. 1. 실행 명령

• java -jar electric-[version].jar [libraries]
• java -jar electircBinary-9.07.jar
