1. 개요
전원 공급 장치(PSU)는 초기 마이크로컴퓨터에서 스위치 모드 방식으로 발전하여, 컴퓨터의 각 부품에 필요한 전압을 공급하는 장치이다. ATX 규격으로 대표되는 다양한 종류가 있으며, 폼 팩터에 따라 크기가 다르다. 전원 공급 장치는 AC 전원을 DC 전압으로 변환하며, 과전압, 과전류 등 다양한 보호 기능을 갖추고 있다. 효율성을 높이기 위한 노력이 지속적으로 이루어지고 있으며, 모듈형 제품은 케이블 관리의 편의성을 제공한다. 전원 공급 장치 선택 시에는 시스템의 전력 요구량, 효율성, 안전 인증, MTBF 등을 고려해야 하며, 수명이 다하거나 품질이 나쁜 경우 다른 부품의 고장을 유발할 수 있으므로 주의해야 한다.
더 읽어볼만한 페이지
전원 공급 장치 (컴퓨터) | |
---|---|
개요 | |
![]() | |
유형 | 스위칭 전원 공급 장치 |
약어 | PSU |
용도 | 컴퓨터 |
입력 전압 | 나라별로 다름 (일반적으로 115V 또는 230V AC) |
출력 전압 | +3.3V DC +5V DC +12V DC -12V DC -5V DC (구형 장치) +5Vsb (대기 전원) |
상세 정보 | |
설명 | 전원 공급 장치는 컴퓨터에 전력을 공급하는 내부 하드웨어 구성 요소임. |
기능 | 주전원에서 교류 전류(AC)를 받아 컴퓨터에 필요한 저전압 직류 전류(DC)로 변환 컴퓨터의 모든 구성 요소에 전력을 공급 |
스위칭 방식 | 현대의 전원 공급 장치는 거의 모두 스위칭 방식으로, 이전의 선형 전원 공급 장치보다 효율적임. |
주요 역할 | AC 전압을 DC 전압으로 변환 컴퓨터 구성 요소에 적합한 전압 및 전류 레벨 제공 전력 서지 및 과전류로부터 시스템 보호 |
규격 및 표준 | |
ATX | 가장 일반적인 데스크톱 전원 공급 장치 표준 |
EPS | 서버 및 고급 데스크톱 시스템용 |
SFX | 소형 폼 팩터 시스템용 |
80 PLUS 인증 | 전원 공급 장치의 효율성을 나타내는 인증 (Bronze, Silver, Gold, Platinum, Titanium 등) |
커넥터 종류 | |
ATX 20/24핀 커넥터 | 메인보드 전원 공급 |
EPS12V 8핀 커넥터 | CPU 전원 공급 |
PCI-E 6/8핀 커넥터 | 그래픽 카드 전원 공급 |
SATA 커넥터 | 하드 드라이브, SSD 전원 공급 |
Molex 커넥터 | 구형 장치 전원 공급 (팬, HDD 등) |
용량 및 선택 | |
전력 용량 (와트, W) | 시스템에 필요한 총 전력을 고려하여 선택 |
고려 사항 | CPU, GPU, RAM, 스토리지 장치 등 각 구성 요소의 전력 소비량 향후 업그레이드 가능성 전원 공급 장치 효율성 (80 PLUS 인증 등) |
추가 정보 | |
팬 | 전원 공급 장치 내부 온도를 낮추기 위해 팬이 장착됨 (팬 크기, 속도, 소음 수준 등 고려) |
모듈러 vs. 논모듈러 | 모듈러: 필요한 케이블만 연결하여 케이블 관리 용이 논모듈러: 모든 케이블이 고정되어 있음 |
보호 회로 | 과전압 보호 (OVP) 과전류 보호 (OCP) 단락 보호 (SCP) 과열 보호 (OTP) 저전압 보호 (UVP) |
2. 역사
초창기 마이크로컴퓨터 및 가정용 컴퓨터 전원 공급 장치에는 무거운 강압 변압기와 선형 전원 공급 장치가 사용되었는데, 1977년에 출시된 코모도어 PET가 대표적인 예이다.[2][3] 같은 해 출시된 애플 II는 스위치 모드 전원 공급 장치를 채택하여 가볍고 작으며 냉각 팬이 필요 없었다.[2][3] 스위치 모드 전원 공급 장치는 페라이트 코어 고주파수 변압기와 초당 수천 번씩 스위칭하는 전력 트랜지스터를 사용하며, 트랜지스터 스위칭 시간 조절을 통해 출력 전압을 정밀하게 제어한다.[2]
컴퓨터용 전원 공급 장치는 컴퓨터의 발전에 따라 규격과 형태가 변화해왔다. 과거 AT (폼 팩터)에서 현재의 ATX 등으로 변화하였다.
경제적인 가격으로 고전력 및 고전압 트랜지스터가 개발되면서, 스위치 모드 전원 공급 장치는 항공우주, 메인프레임, 미니컴퓨터, 컬러 텔레비전뿐만 아니라 데스크톱 개인용 컴퓨터에도 도입되었다.[2] 아타리 엔지니어 로드 홀트가 설계한 애플 II 전원 공급 장치는 특허를 받았으며, 현대 컴퓨터 전원 공급 장치 설계의 선두에 있었다.[2][3]
오늘날 모든 현대 컴퓨터는 동급의 선형 전원 공급 장치보다 가볍고, 비용이 적게 들고, 효율성이 더 높은 스위치 모드 전원 공급 장치를 사용한다.[2] 컴퓨터 전원 공급 장치에는 단락 보호, 과전력(과부하) 보호, 과전압 보호, 부족 전압 보호, 과전류 보호 및 과열 보호 기능이 있다.
3. 종류
ATX 규격은 메인보드의 형태적 규격(Computer Form Factor)영어뿐만 아니라, 부품 및 냉각 장치 배치, 메인보드에 공급되는 전원 규격 등을 포괄하는 공통 규격이다. 따라서 전원 공급 장치에서 광의적으로 ATX 규격을 말할 때는 ATX12V 2.x 등과 같이 ATX 형식 규격을 지원하는 전원 장치를 포괄하며, 협의적으로는 ATX 규격을 위한 표준 크기의 전원 공급 장치를 의미한다.
전원/전류/전압 측면에서는 ATX 전원 규격에 해당하지만 형태적으로 표준 ATX가 아닌 컴퓨터용 전원 공급 장치 규격에는 M-ATX, CFX, FlexATX 등이 있다. 표준 ATX 전원 공급 장치의 크기는 W 150 x H 86 x D 140 mm이며, 여기서 깊이(D)는 용량이나 목적에 따라 달라질 수 있다. 대용량 제품의 경우 150 x 86 x 180 mm와 같은 형태가 되기도 한다.

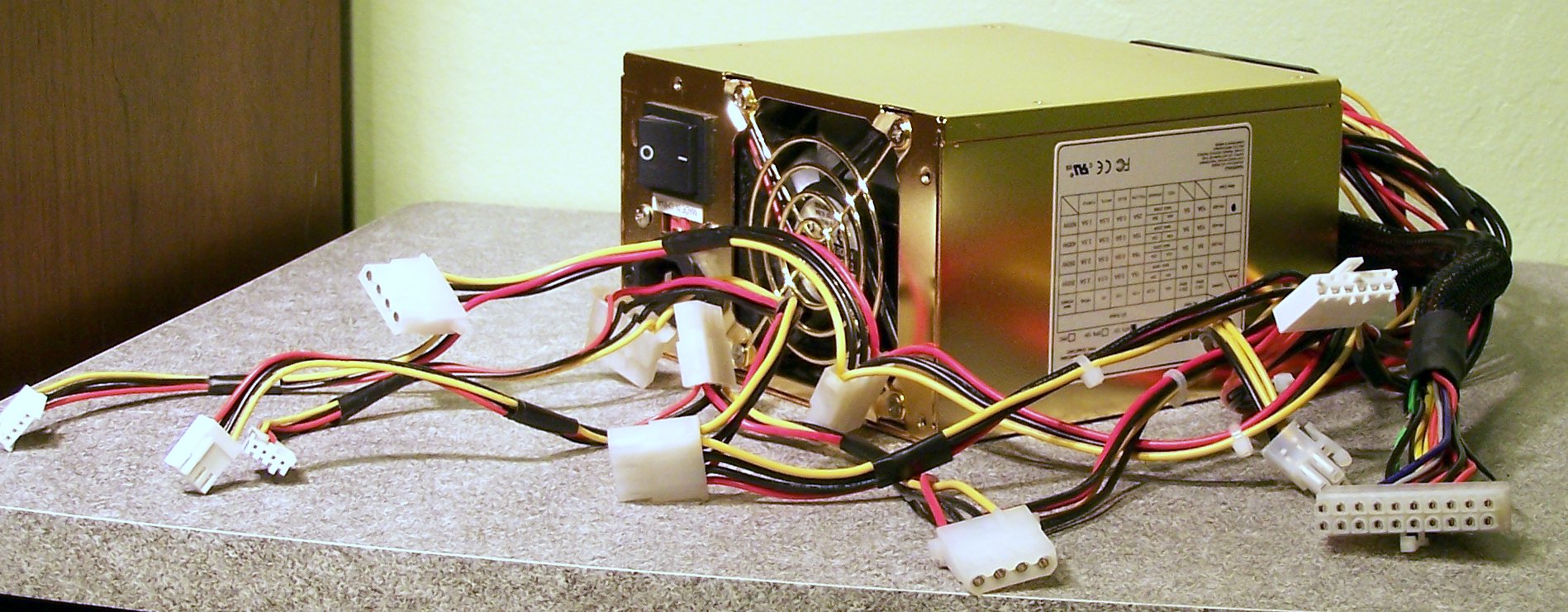

대부분의 데스크톱 PC 전원 공급 장치는 사각형 금속 상자 형태이며, 한쪽 끝에서 굵은 전선 묶음이 나온다.[27] 전원 공급 장치 뒷면에는 통풍구와 IEC 60320 C14 커넥터가 있으며, 전원 스위치나 전압 선택 스위치가 있을 수 있다.[27] 과거에는 케이스 상단에 장착되어 두 개의 팬을 사용했지만, 최근에는 케이스 하단에 단일 대형 팬을 장착하거나 팬 없이 수동적으로 냉각하는 경우도 있다.[27][28][29]
전원 공급 장치에는 안전 인증 및 최대 출력 전력 등의 기술 정보가 라벨에 표시된다.[27] 일반적인 안전 인증 마크는 UL 마크, GS 마크, TÜV, NEMKO, SEMKO, DEMKO, FIMKO, CCC, CSA, VDE, GOST R 마크 및 BSMI이다.[27] EMI/RFI 인증 마크는 CE 마크, FCC 및 C-tick이며, RoHS 또는 80 Plus 인증도 볼 수 있다.[27]
ATX 전원 공급 장치의 표준 크기는 너비 150mm, 높이 86mm, 깊이 140mm이지만, 깊이는 브랜드에 따라 다를 수 있다.[27] 일부 전원 공급 장치는 슬리브 처리된 케이블을 제공하여 외관과 배선 편의성을 높이고 기류에 미치는 영향을 줄인다.[27]
SFX12V(Small Form Factor with 12 V connector영어) 구성은 소형 폼 팩터 (SFF) 시스템, 예: 마이크로ATX에 최적화되어 있다.[33] TFX12V(Thin Form Factor with 12 V connector영어) 구성은 작고 로우 프로파일 Mini-ITX 및 Mini-DTX 시스템에 최적화되어 있으며, 냉각 팬 배치를 통해 마더보드의 프로세서 및 핵심 영역에서 공기를 효율적으로 배출할 수 있다.[33]
휴대용 컴퓨터는 25~200W를 제공하는 전원 공급 장치를 사용하며, 외부 전원 어댑터("전원 어댑터")를 통해 AC 전원을 DC 전압(일반적으로 19V)으로 변환한다.[34] 노트북 내에서 DC-DC 변환을 통해 다양한 DC 전압을 공급한다.[34] 외부 전원 공급 장치는 전원, 전류, 전압 정격 데이터를 컴퓨터로 보낼 수 있으며, Dell은 1-Wire 프로토콜을 사용하여 데이터를 전송하고 일치하지 않는 어댑터를 거부한다.[34]
일부 컴퓨터는 단일 전압 12V 전원 공급 장치를 사용하고, 전압 조정기 모듈에서 다른 전압을 생성한다.[35] 랙 마운트 서버는 CRPS 표준 기반의 이중화 전원 공급 장치를 사용할 수 있다.
냉각 팬을 탑재한 제품이 많으며, 통풍구 위치는 규정되어 있지 않아 다양하다.
SFX[73] 전원 공급 장치는 소형 PC용 MicroATX 규격에 준하는 전원 공급 장치로, ATX보다 소형화되었고 -5V 출력이 생략되었다.[73] 전원 출력은 100W에서 400W 정도이며, 일부 제품은 ATX와 호환되는 마운터가 부속되어 있다.[73]
※ SFX(B)와 SFX(C)는 팬 두께가 17.1mm로, 공랭 팬이 하단으로 튀어나와 있다.
3. 1. 폼 팩터에 따른 분류
컴퓨터용 전원 공급 장치는 컴퓨터의 발전에 따라 규격과 형태가 변화해왔다. 과거 AT (폼 팩터)에서 현재의 ATX 등으로 변화하였다.
ATX 규격은 메인보드의 형태적 규격(Computer Form Factor)영어뿐만 아니라, 부품 및 냉각 장치 배치, 메인보드에 공급되는 전원 규격 등을 포괄하는 공통 규격이다. 따라서 전원 공급 장치에서 광의적으로 ATX 규격을 말할 때는 ATX12V 2.x 등과 같이 ATX 형식 규격을 지원하는 전원 장치를 포괄하며, 협의적으로는 ATX 규격을 위한 표준 크기의 전원 공급 장치를 의미한다.
전원/전류/전압 측면에서는 ATX 전원 규격에 해당하지만 형태적으로 표준 ATX가 아닌 컴퓨터용 전원 공급 장치 규격에는 M-ATX, CFX, FlexATX 등이 있다. 표준 ATX 전원 공급 장치의 크기는 W 150 x H 86 x D 140 mm이며, 여기서 깊이(D)는 용량이나 목적에 따라 달라질 수 있다. 대용량 제품의 경우 150 x 86 x 180 mm와 같은 형태가 되기도 한다.
대부분의 데스크톱 PC 전원 공급 장치는 사각형 금속 상자 형태이며, 한쪽 끝에서 굵은 전선 묶음이 나온다.[27] 전원 공급 장치 뒷면에는 통풍구와 IEC 60320 C14 커넥터가 있으며, 전원 스위치나 전압 선택 스위치가 있을 수 있다.[27] 과거에는 케이스 상단에 장착되어 두 개의 팬을 사용했지만, 최근에는 케이스 하단에 단일 대형 팬을 장착하거나 팬 없이 수동적으로 냉각하는 경우도 있다.[27][28][29]
전원 공급 장치에는 안전 인증 및 최대 출력 전력 등의 기술 정보가 라벨에 표시된다.[27] 일반적인 안전 인증 마크는 UL 마크, GS 마크, TÜV, NEMKO, SEMKO, DEMKO, FIMKO, CCC, CSA, VDE, GOST R 마크 및 BSMI이다.[27] EMI/RFI 인증 마크는 CE 마크, FCC 및 C-tick이며, RoHS 또는 80 Plus 인증도 볼 수 있다.[27]
ATX 전원 공급 장치의 표준 크기는 너비 150mm, 높이 86mm, 깊이 140mm이지만, 깊이는 브랜드에 따라 다를 수 있다.[27] 일부 전원 공급 장치는 슬리브 처리된 케이블을 제공하여 외관과 배선 편의성을 높이고 기류에 미치는 영향을 줄인다.[27]
SFX12V(12볼트 커넥터 소형 폼 팩터) 구성은 소형 폼 팩터 (SFF) 시스템, 예: 마이크로ATX에 최적화되어 있다.[33] TFX12V(12볼트 커넥터 씬 폼 팩터) 구성은 작고 로우 프로파일 Mini-ITX 및 Mini-DTX 시스템에 최적화되어 있으며, 냉각 팬 배치를 통해 마더보드의 프로세서 및 핵심 영역에서 공기를 효율적으로 배출할 수 있다.[33]
휴대용 컴퓨터는 25~200W를 제공하는 전원 공급 장치를 사용하며, 외부 전원 어댑터("전원 어댑터")를 통해 AC 전원을 DC 전압(일반적으로 19V)으로 변환한다.[34] 노트북 내에서 DC-DC 변환을 통해 다양한 DC 전압을 공급한다.[34] 외부 전원 공급 장치는 전원, 전류, 전압 정격 데이터를 컴퓨터로 보낼 수 있으며, Dell은 1-Wire 프로토콜을 사용하여 데이터를 전송하고 일치하지 않는 어댑터를 거부한다.[34]
일부 컴퓨터는 단일 전압 12V 전원 공급 장치를 사용하고, 전압 조정기 모듈에서 다른 전압을 생성한다.[35] 랙 마운트 서버는 CRPS 표준 기반의 이중화 전원 공급 장치를 사용할 수 있다.
- '''ATX:''' 펜티엄 4 이전의 주류 규격으로, ''ATX Specification 2.03 Dec. 1998''가 대표적이다.
- '''ATX12V:''' 펜티엄 4 이후 출시된 규격으로, 마더보드에 4핀 +12V 보조 전원 커넥터를 추가했다. ''ATX12V Power Supply Design Guide Version 1.3 Apr. 2003''가 대표적이다.
- '''ATX12V Ver2.x:''' 인텔 코어 2 이후 출시된 규격으로, 주 전원 커넥터가 20핀에서 24핀으로 변경되었고, SATA 전원 커넥터를 필수로 규정했다. ''Power Supply Design Guide for Desktop Platform Form Factors Revision 1.2 Feb.2008 Page-63 12. ATX12V Specific Guidelines 2.31''가 대표적이다.
- '''CFX12V:''' ''Compact Form Factor''용 12V 전원 커넥터가 있는 전원 장치이다. (CFX 너비 101.6+48.4 × 높이 86 × 깊이 96 mm)
- '''ATX12VO:''' ATX 12V Only의 약자로, +12V 전압만 공급한다.[53] 2019년 인텔이 제정했으며, 소비 전력 제한 준수, 저비용, 저발열을 목표로 한다.[53] 5V 전원을 필요로 하는 장치는 마더보드에서 공급해야 하므로 마더보드 제조 비용이 증가한다.[53] 2020년 4월 현재 OEM용 12V 출력 전원 통일 규격으로, 일반 조립 PC용 제품은 판매되지 않는다.[54]
- '''EPS12V:''' 서버/워크스테이션용 마더보드를 위한 복수 CPU/복수 GPU 대응 전원 규격이다. 최근 제품은 ATX12V Ver2.31과 양면 대응 전원이 주류이다. ''SSI EPS12V Power Supply Design Guide Version 2.92 2002-2004''가 주요 규격서이다.
- '''FlexATX:''' FlexATX폼 팩터용 전원 장치이다. (FlexATX 너비 81.5 × 높이 40.5 × 깊이 150 mm)
- '''LFX12V:''' ''Low Profile Form Factor''용 12V 전원 커넥터가 있는 전원 장치이다. (LFX 너비 62 × 높이 72 × 깊이 210 mm)
- '''NLX 및 miniNLX:''' NLX 폼 팩터용 전원 장치이다.
- '''PS3:''' SFX 전원 장치의 일종으로, ATX 전원 크기에서 깊이가 짧아진 것이다.
- '''SFX 및 SFX12V:''' SFX12V는 SFX에 4핀 +12V 보조 전원 커넥터를 추가한 것이다.
- '''TFX12V:''' ''Thin Form Factor''용 12V 전원 커넥터가 있는 전원 장치이다. (TFX 너비 85 × 높이 64 × 깊이 175 mm)
냉각 팬을 탑재한 제품이 많으며, 통풍구 위치는 규정되어 있지 않아 다양하다.
SFX[73] 전원 공급 장치는 소형 PC용 MicroATX 규격에 준하는 전원 공급 장치로, ATX보다 소형화되었고 -5V 출력이 생략되었다.[73] 전원 출력은 100W에서 400W 정도이며, 일부 제품은 ATX와 호환되는 마운터가 부속되어 있다.[73]
- SFX(A) 너비 100 × 높이 50 × 깊이 125 mm
- SFX(B) 너비 100 × 높이 63.5 × 깊이 125 mm
- SFX(C) 너비 125 × 높이 63.5 × 깊이 100 mm
- SFX(D) 너비 100 × 높이 63.5 × 깊이 125 mm
- SFX(L) 너비 125 × 높이 63.5 × 깊이 130 mm
※ SFX(B)와 SFX(C)는 팬 두께가 17.1mm로, 공랭 팬이 하단으로 튀어나와 있다.
3. 2. 기타 분류
컴퓨터용 전원 공급 장치는 컴퓨터의 변천에 따라 규격과 형태가 변화해왔다. 과거 AT (폼 팩터)에서 현재의 ATX 등으로 변화하였다.ATX 규격은 메인보드의 형태적 규격(Computer Form Factor)영어뿐만 아니라 부품 및 냉각 장치 배치, 전원 규격 등을 포괄하는 공통 규격이다. 전원 공급 장치에서 광의적으로 ATX 규격을 말할 때는 ATX12V 2.x 등과 같이 ATX 형식 규격을 지원하는 전원 장치를 포괄하며, 협의적으로는 ATX 규격의 표준 크기 전원 공급 장치를 말한다.
SFX12V(12볼트 커넥터 소형 폼 팩터) 구성은 소형 폼 팩터(SFF) 시스템 레이아웃, 예: 마이크로ATX에 최적화되어 있다. 전원 공급 장치의 로우 프로파일은 이러한 시스템에 쉽게 장착된다.
TFX12V(12볼트 커넥터 씬 폼 팩터) 구성은 작고 로우 프로파일 Mini-ITX 및 Mini-DTX 시스템 레이아웃에 최적화되어 있다. 전원 공급 장치의 길고 좁은 프로파일은 로우 프로파일 시스템에 쉽게 장착된다. 냉각 팬 배치는 마더보드의 프로세서 및 핵심 영역에서 공기를 효율적으로 배출하는 데 사용될 수 있으며, 일반적인 산업 구성 요소를 사용하여 더 작고 효율적인 시스템을 구축할 수 있다.[33][36]
대부분의 휴대용 컴퓨터는 25~200W를 제공하는 전원 공급 장치를 가지고 있다. 휴대용 컴퓨터(예: 노트북)에는 일반적으로 외부 전원 공급 장치("전원 어댑터")가 있으며, AC 전원을 하나의 DC 전압(가장 일반적으로 19V)으로 변환하고, 휴대용 컴퓨터의 다른 구성 요소에 필요한 다양한 DC 전압을 공급하기 위해 노트북 내에서 추가적인 DC-DC 변환이 발생한다.
외부 전원 공급 장치는 자체에 대한 데이터(전원, 전류 및 전압 정격)를 컴퓨터로 보낼 수 있다. 예를 들어, 정품 Dell 전원은 1-Wire 프로토콜을 사용하여 세 번째 전선을 통해 데이터를 노트북으로 보낸다. 그러면 노트북은 일치하지 않는 어댑터를 거부한다.[34]
일부 컴퓨터는 단일 전압 12V 전원 공급 장치를 사용한다. 다른 모든 전압은 마더보드의 전압 조정기 모듈에서 생성된다.[35]
랙 마운트 서버는 CRPS 표준을 기반으로 하는 이중화 전원 공급 장치를 사용할 수 있다.
4. 기능
데스크톱 컴퓨터 전원 공급 장치는 벽면 콘센트에서 교류(AC)를 주 전원의 저전압 직류(DC)로 변환하여 마더보드, 프로세서 및 주변 장치를 작동시킨다. 여러 직류 전압이 필요하며, 컴퓨터의 안정적인 작동을 제공하기 위해 어느 정도 정확하게 조절되어야 한다. ''전원 공급 레일'' 또는 ''전압 레일''은 PSU에서 제공하는 단일 전압을 의미한다.[1]
일부 PSU는 또한 대기 전력을 공급할 수 있으므로, 컴퓨터 시스템의 대부분은 최대 절전 모드 또는 종료 준비 후 전원을 끄고, 이벤트에 의해 다시 켤 수 있다. 대기 전력은 마더보드가 이를 지원하는 경우 Wake-on-LAN 및 Wake-on-ring을 통해 원격으로 또는 키보드 전원 켜기(KBPO)를 통해 로컬로 컴퓨터를 시작할 수 있게 해준다. 이 대기 전압은 장치 내부의 작은 선형 전원 공급 장치 또는 스위칭 전원 공급 장치에 의해 생성될 수 있으며, 비용과 에너지를 절약하기 위해 주 장치와 일부 부품을 공유한다.
PSU에서 제공하는 전압은 다음과 같다.[55]
- +5VDC, ±5%
- -5VDC, ±10% (공급하는 경우. 과거에는 ISA 버스 등에서 필요로 했다.)
- +12VDC, ±5%
- -12VDC, ±10%
- +3.3VDC, ±5%
- +5VSB, ±5%
5. 구성 요소
6. 커넥터
전원 공급 장치는 마더보드나 다른 부품에 전력을 공급하기 위해 다양한 커넥터를 사용한다.

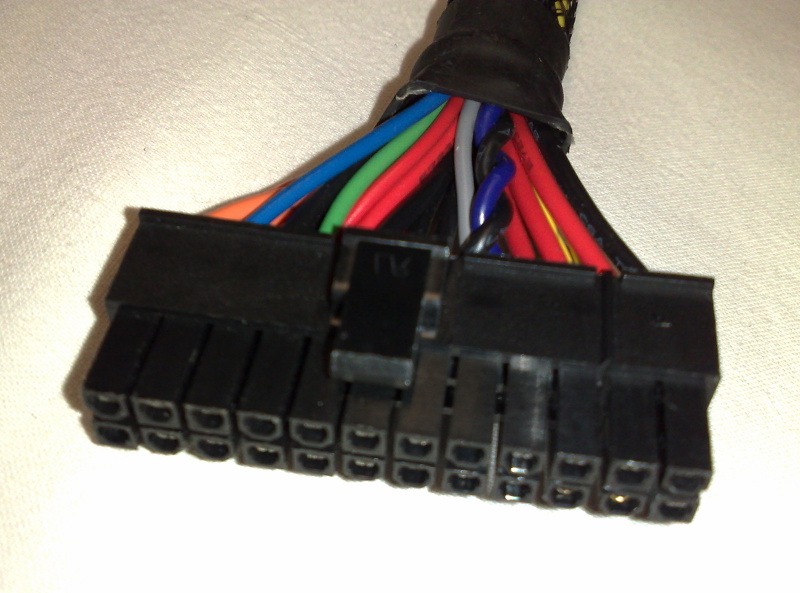

- ATX 마더보드 전원 커넥터 (P1): 마더보드에 전원을 공급하는 주 커넥터로, 20핀 또는 24핀을 가진다. 24핀 커넥터는 20핀 커넥터와 호환 가능하도록 20+4핀 형태로 제공되기도 한다.[42] 핀 중 하나는 PS-ON 신호(주로 녹색)를 전달한다.

색상 | 신호 | 핀 | 핀 | 신호 | 색상 |
---|---|---|---|---|---|
주황색 | +3.3 V | 1 | 13 | +3.3 V | 주황색 |
+3.3 V 감지 | 갈색 | ||||
주황색 | +3.3 V | 2 | 14 | −12 V | 파란색 |
검은색 | 접지 | 3 | 15 | 접지 | 검은색 |
빨간색 | +5 V | 4 | 16 | 전원 켜짐 | 녹색 |
검은색 | 접지 | 5 | 17 | 접지 | 검은색 |
빨간색 | +5 V | 6 | 18 | 접지 | 검은색 |
검은색 | 접지 | 7 | 19 | 접지 | 검은색 |
회색 | 전원 정상 | 8 | 20 | 예약됨 | |
보라색 | +5 V 대기 | 9 | 21 | +5 V | 빨간색 |
노란색 | +12 V | 10 | 22 | +5 V | 빨간색 |
노란색 | +12 V | 11 | 23 | +5 V | 빨간색 |
주황색 | +3.3 V | 12 | 24 | 접지 | 검은색 |
colspan="6" style="text-align:left;" | |
- 12V 전용 전원 커넥터: 마더보드에 12V 전원을 공급하는 10핀 또는 16핀 Molex 커넥터이다.[30]
- 12V 전용 시스템 모니터링 (P10): PSU 팬 및 센스 반환에 전원을 공급하는 커넥터이다.[30]
- ATX12V 4핀 전원 커넥터 (P4 전원 커넥터): CPU에 전용 전원을 공급하기 위해 마더보드에 연결되는 커넥터이다.
- EPS12V 8핀 전원 커넥터: 고사양 마더보드 및 프로세서에 더 많은 전력을 공급하기 위한 커넥터이다. 4+4핀 형태로 ATX12V 4핀 커넥터와 호환성을 제공하기도 한다.

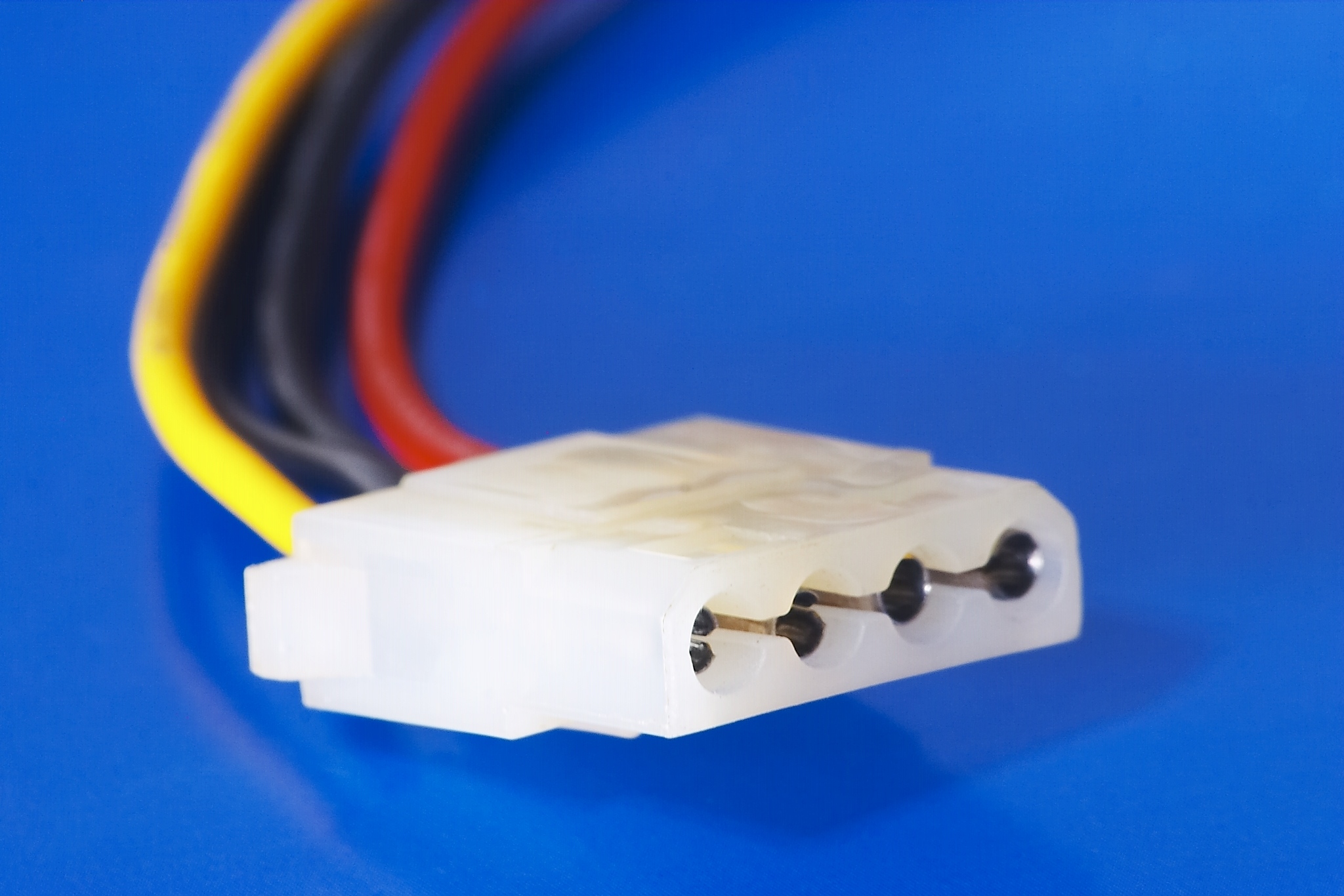

- 4핀 주변 장치 전원 커넥터: 하드 디스크 드라이브, DVD 드라이브 등 다양한 디스크 드라이브에 연결되는 커넥터이다. +5V와 +12V 전원을 공급한다.
- 4핀 Molex (Japan) Ltd 전원 커넥터 (미니 커넥터, 미니-Molex, Berg 커넥터): 플로피 디스크 드라이브에 전원을 공급하는 가장 작은 커넥터 중 하나이다.
- SATA 전원 커넥터: SATA 전원 플러그를 사용하는 구성 요소용 15핀 커넥터로, +3.3V, +5V, +12V 전원을 공급한다.[58]
- PCI Express 전원 커넥터: PCI Express 그래픽 카드에 연결되는 커넥터로, 6핀 또는 8핀(6+2핀) 형태를 가진다. 6핀은 최대 75W, 8핀은 최대 150W를 공급한다.[61]

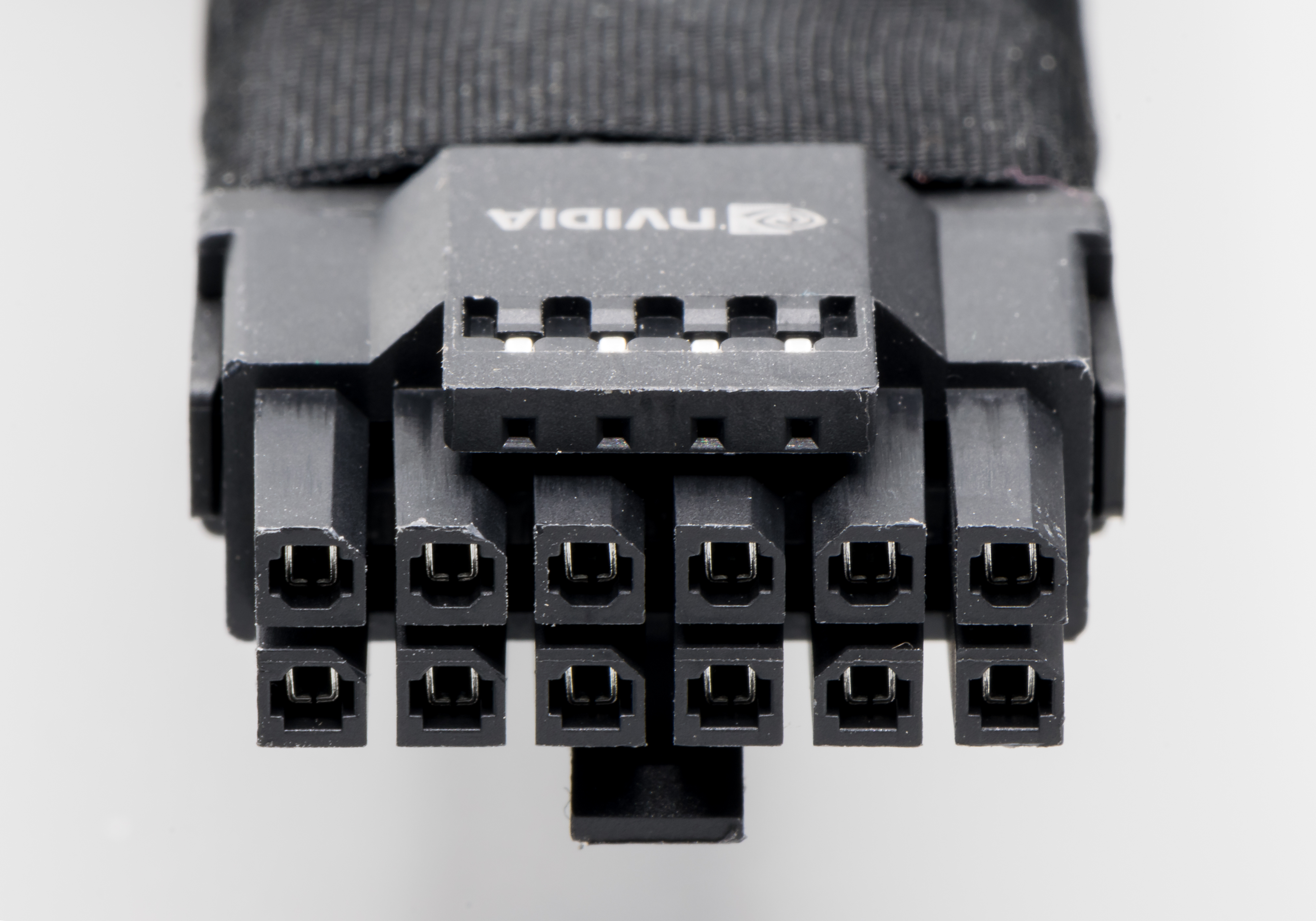

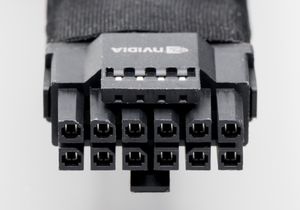

- 12VHPWR: PCI Express 5.0에서 정의된 커넥터로, 최대 600W의 전원을 공급할 수 있다.[62]
- 보조 전원 커넥터: 추가 전원 공급을 위해 설계된 커넥터이다.
- IEC 60320 C14 커넥터: 전원 공급 장치를 로컬 전력망에 연결하는 데 사용되며, C13 코드가 사용된다.
7. 전력 효율
컴퓨터 전원 공급 장치의 효율성을 개선하기 위한 다양한 이니셔티브가 존재한다.[16][17][18][19][20] Climate Savers 컴퓨팅 이니셔티브는 에너지 절약과 온실 가스 배출 감소를 위해 효율적인 전원 공급 장치 개발 및 사용을 장려한다. 80 Plus는 전원 공급 장치에 대해 다양한 효율성 등급을 인증하고 금전적 인센티브를 통해 사용을 장려한다. 효율적인 전원 공급 장치는 전력 낭비를 줄여 비용을 절감하고, 폐열을 덜 방출하여 여름철 중앙 에어컨에서 상당한 에너지 절약을 가져온다. 이러한 이점은 많은 전력을 사용하는 컴퓨터에서 더 크다.
필요 이상으로 큰 전원 정격을 가진 전원 공급 장치는 과부하에 대한 추가 안전 여유를 갖지만, 낮은 부하에서 더 많은 전기를 낭비하는 경우가 있다. 예를 들어, 80 Plus Silver 등급(180W 이상 부하에서 최소 85% 효율)의 900W 전원 공급 장치는 100W 미만 부하에서 73% 효율만 보일 수 있다.[16][17] 반면, 80 Plus Bronze 등급(100W 이상 부하에서 최소 82% 효율)의 500W 전원 공급 장치는 100W 부하에서 84% 효율을 제공하여 19W만 낭비한다.[18]
제조업체에서 자체 인증한 전원 공급 장치는 실제보다 높은 출력 정격을 주장할 수 있다.[21][22] 또한, 전력을 공유하는 두 개의 레일(12V, 5V)이 있는 경우, 각 레일이 전원 공급 장치의 총 정격보다 훨씬 낮은 상태에서 과부하가 발생할 수 있다.
2005년 테스트에서 컴퓨터 전원 공급 장치는 일반적으로 약 70–80% 효율적인 것으로 나타났다.[23] 2012년 현재 일부 고급 소비자용 PSU는 최적 부하 수준에서 90% 이상 효율을 낼 수 있지만, 과도하거나 가벼운 부하에서는 효율이 떨어진다. 구글(Google)의 서버 전원 공급 장치는 90% 이상,[35] HP의 서버 전원 공급 장치는 94% 효율에 도달했다.[24]
전원 공급 장치의 에너지 효율은 낮은 부하에서 상당히 감소하므로, 전원 공급 장치의 용량을 컴퓨터의 전력 요구 사항과 일치시키는 것이 중요하다. 효율성은 일반적으로 약 50–75% 부하에서 최고조에 달한다.
80 PLUS는 전원 공급 장치의 전력 변환 효율을 나타내는 규격이다. 80 PLUS 인증은 콘덴서 품질이나 회로 설계를 보장하는 것은 아니다.[70]
80 Plus | 아이콘 | 115 V internal non-redundant | 230 V internal redundant | 230 V EU internal non-redundant | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
전원 부하율 | 10% | 20% | 50% | 100% | 10% | 20% | 50% | 100% | 10% | 20% | 50% | 100% | |
80 Plus 스탠다드 | 50px | 80% | 80% | 80% | 82% | 85% | 82% | ||||||
80 Plus 브론즈 | 50px | 82% | 85% | 82% | 81% | 85% | 81% | 85% | 88% | 85% | |||
80 Plus 실버 | 50px | 85% | 88% | 85% | 85% | 89% | 85% | 87% | 90% | 87% | |||
80 Plus 골드 | 50px | 87% | 90% | 87% | 88% | 92% | 88% | 90% | 92% | 89% | |||
80 Plus 플래티넘 | 50px | 90% | 92% | 89% | 90% | 94% | 91% | 92% | 94% | 90% | |||
80 Plus 티타늄 | 50px | 90% | 92% | 94% | 90% | 90% | 94% | 96% | 91% | 90% | 94% | 96% | 94% |
230V는 데이터 센터 등에서 사용되는 이중화 전원 시스템에서의 규정이다.
8. 모듈형 전원 공급 장치

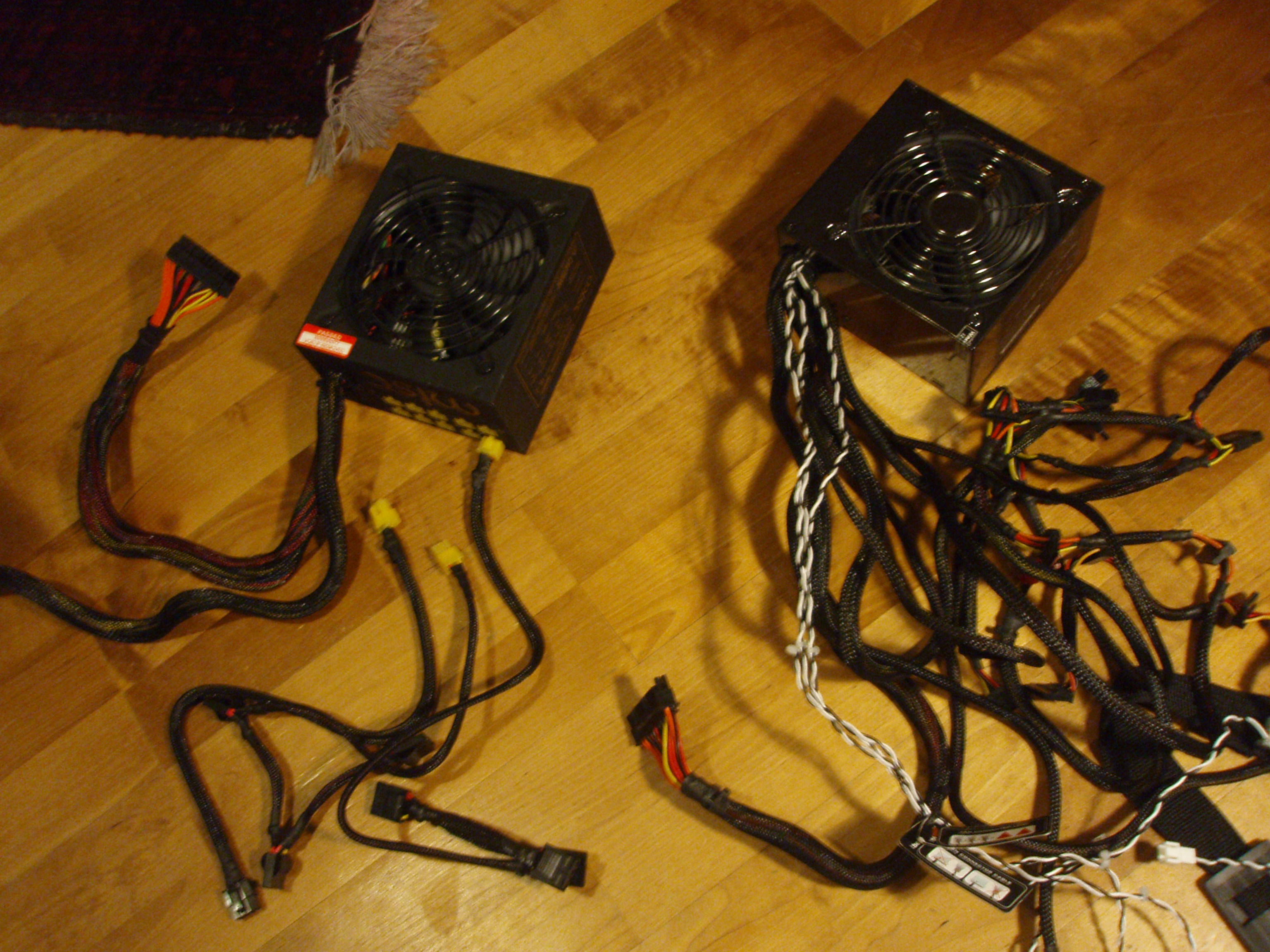

모듈형 전원 공급 장치는 탈착식 케이블 시스템을 제공하여 사용하지 않는 연결을 제거할 수 있다. 그러나 추가 커넥터로 인해 약간의 추가 전기 저항이 발생한다.[31] 이는 케이블 엉킴을 줄이고, 늘어진 케이블이 다른 부품을 간섭할 위험을 없애며, 케이스 내부의 공기 흐름을 개선할 수 있다. 많은 반 모듈형 전원 공급 장치는 ATX 마더보드 및 8핀 EPS와 같이 끝에 커넥터가 있는 영구적인 다중 전선 케이블을 가지고 있지만, "완전 모듈형"으로 판매되는 최신 전원 공급 장치는 이러한 케이블도 분리할 수 있다.
9. 전원 공급 장치 선택 시 고려 사항
개인용 컴퓨터의 총 전력 요구 사항은 250W에서 1000W 이상까지 다양할 수 있으며, 특히 고성능 CPU나 그래픽 카드가 없는 경우에는 300~500W 정도가 필요하다.[15] 전원 공급 장치(PSU)는 계산된 시스템 전력 소비량보다 40% 더 크게 설계되어 시스템 성능 저하 및 과부하를 방지한다. 전원 공급 장치는 총 전력 출력을 표시하고, 각 전압 공급에 대한 전류 제한에 의해 결정된다.
시스템 전력 소비량은 컴퓨터 시스템의 모든 구성 요소의 전력 정격의 합이다. 일부 그래픽 카드와 대용량 하드 드라이브 그룹은 PSU의 12V 라인에 큰 부하를 줄 수 있으며, PSU의 12V 정격이 중요하다. 제조업체는 지원 문제를 최소화하기 위해 전력 요구 사항을 과대 평가하는 경향이 있다. ATX 전원 공급 장치의 전원 공급 능력이 부족하면 PC 고장의 원인이 될 수 있다.[67][68] 전원 공급 장치에 여유가 없으면 발열로 인해 수명이 짧아진다. 전력 변환 효율은 정격 출력값의 50% 부근이 최적이 되도록 설계되며,[64] 전원 용량에 여유를 갖는 것이 좋다.
+5VSB (+5V 대기 전압)는 셧다운 후에도 대기 전력으로 마더보드 등에 계속 공급되므로,[65] 부품 교체 시 주 전원 스위치를 끄거나 전원 플러그를 뽑아야 한다. 주 전원을 껐더라도 콘덴서 등에 전기가 축적되어 있으므로, 전원 버튼을 눌러 전원을 완전히 방전시켜야 한다.[66]
UL 마크, GS 마크, TÜV, NEMKO, SEMKO, DEMKO, FIMKO, CCC, CSA, VDE, GOST R, BSMI 등 다양한 품질 및 안전 인증 마크가 있다. EMI/RFI를 위한 일반적인 인증 마크는 CE 마크, FCC, C-tick이다.
수명이 다하거나 품질이 나쁜 전원 공급 장치는 PC 부품을 고장낼 수 있으므로, 조립 PC의 경우 빠른 교체 및 비용 투자를 통해 주의해야 한다.[67][68] 단, 품질이 높아질수록 가격이 비싸지는 경향이 있다.[69] 교체 시기는 여유를 가진 시기에 하는 것이 권장된다.[70]
10. 수명
전원 공급 장치의 수명은 일반적으로 고장 간 평균 시간(MTBF)으로 표시되며, MTBF 등급이 높을수록 장치의 수명이 길고 신뢰성이 높음을 나타낸다. 최대 정격 미만의 고품질 전기 부품을 사용하거나 더 나은 냉각을 제공하면 더 높은 MTBF 등급을 얻을 수 있는데, 이는 스트레스가 낮고 작동 온도가 낮아 부품 고장률을 감소시키기 때문이다.[37]
25°C에서 최대 부하 조건에서 예상 MTBF 값은 100,000 시간(약 140개월)이 일반적이다.[38] 이러한 등급은 설명된 조건에서 77%의 전원 공급 장치가 3년(36개월) 이상 고장 없이 작동할 것으로 예상하며, 이는 23%의 장치가 3년 이내에 고장 날 것으로 예상됨을 의미한다. 같은 예에서, 37%의 장치(절반 미만)만이 고장 없이 100,000시간을 지속할 것으로 예상된다. 예측된 신뢰성, R(t)를 계산하는 공식은 다음과 같다.
:R(t) = e-t/tMTBF
여기서 t는 MTBF 사양과 동일한 시간 단위로 작동 시간이고, e는 약 2.71828인 수학 상수이며, tMTBF는 제조업체에서 지정한 MTBF 값이다.[39][40]
서버, 산업 제어 장비 또는 신뢰성이 중요한 기타 장치에 사용되는 전원 공급 장치는 핫 스왑이 가능하며, ''N''+1 중복성 및 무정전 전원 공급 장치를 통합할 수 있다. 부하 요구 사항을 충족하기 위해 N개의 전원 공급 장치가 필요한 경우, 고장난 전원 공급 장치를 가동 중단 없이 교체할 수 있도록 하나를 더 설치하여 중복성을 제공한다.[41]
