1. 개요
AT 폼 팩터는 컴퓨터 마더보드의 규격으로, 1980년대에 처음 등장했다. "Full AT"로 불리는 초기 AT 마더보드는 크기가 컸지만, 이후 IBM은 더 작고 저렴한 "베이비 AT"를 출시했다. 베이비 AT는 널리 사용되었지만, 대형 CPU 냉각기의 등장으로 인해 한계에 직면하면서 ATX 폼 팩터로 대체되었다. AT 마더보드는 두 개의 6핀 전원 커넥터를 사용하며, 잘못된 연결을 방지하기 위해 키잉(keying)되어 있었다.
더 읽어볼만한 페이지
| AT (폼 팩터) | |
|---|---|
| 폼 팩터 정보 | |
| 유형 | 컴퓨터 폼 팩터 |
| 설계 | IBM |
| 소개 | 1984년 |
| 사용 | IBM PC AT |
| 설명 | IBM PC AT 컴퓨터의 크기, 레이아웃을 가리키며 호환 제품을 설계하는 데 사용됨 |
| 설명 | |
| 크기 | 12 × 13.8 인치 (305 × 351 mm) (풀 사이즈) 13 × 8.5 인치 (330 × 216 mm) (베이비 AT) |
| I/O 슬롯 | 최대 8개 |
| 전원 커넥터 | 2개의 6핀 커넥터 |
| 프로세서 소켓 | DIP 소켓, 나중에 소켓 5 또는 소켓 7과 같은 ZIF 소켓으로 변경됨 |
| 키보드 커넥터 | 5핀 DIN 커넥터 |
2. 디자인

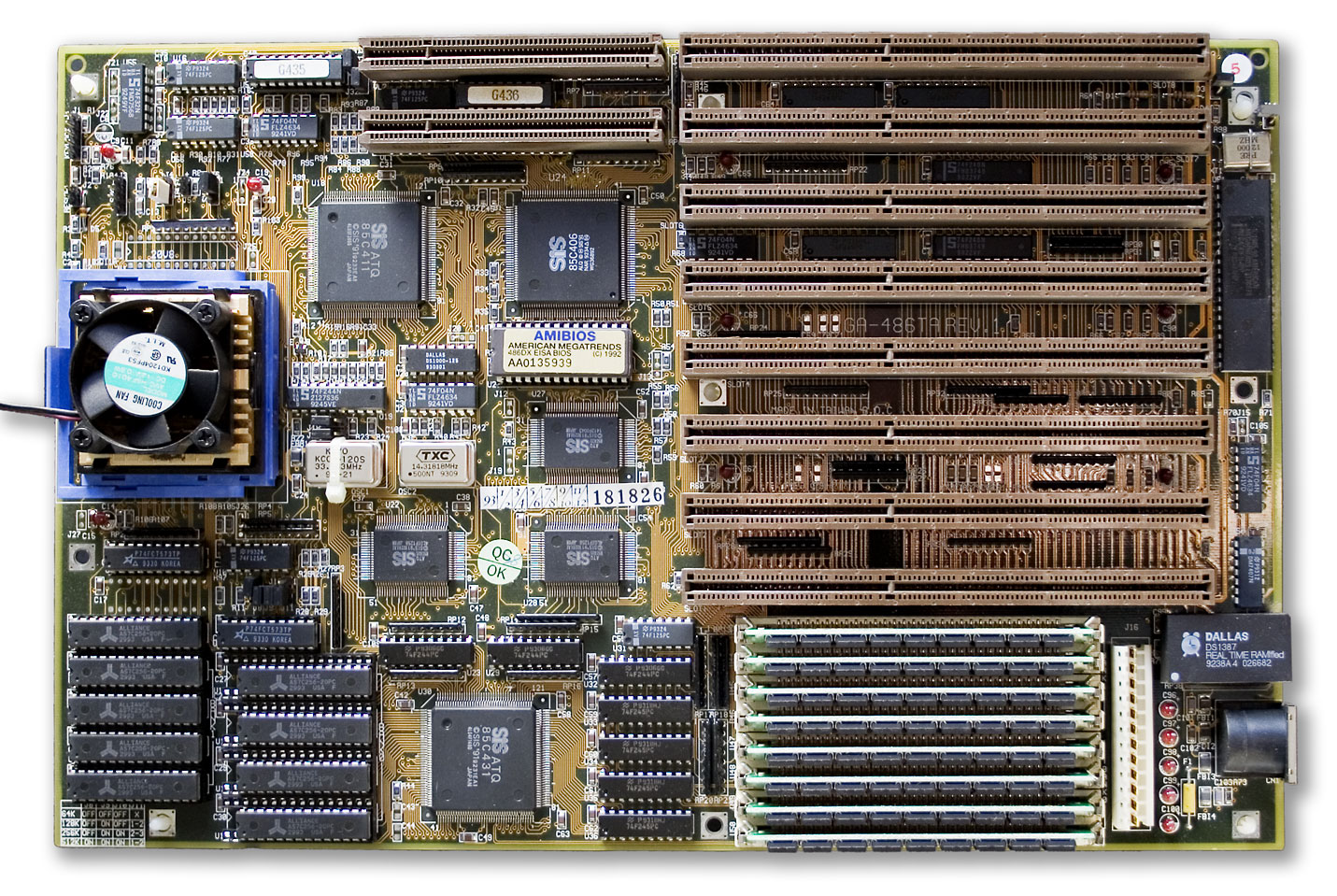

1985년 IBM은 더 작고 값싼 "베이비 AT"(Baby AT)를 출시하였다. 머지않아 모든 컴퓨터 제조사들이 AT를 버리고 286 프로세서부터 초기 펜티엄에 이르기까지 베이비 AT 폼 팩터를 사용하였다. 베이비 AT는 AT와 장착 홀 위치, 카드 슬롯 위치는 같지만, 너비가 약 21.59cm로 더 좁고 길이는 약 22.86cm에서 약 25.40cm 사이였다.[3]
원래의 AT 마더보드는 나중에 "Full AT"로 알려졌으며, 약 35.05cm × 약 30.48cm 크기로, "미니 데스크톱" 또는 "미니 타워 케이스"에는 맞지 않았다. 보드의 크기는 또한 드라이브 베이 뒤의 공간을 차지하여 새로운 드라이브 설치를 더 어렵게 만들었다.
AT 마더보드의 전원 커넥터는 두 개의 거의 동일한 6핀 플러그와 소켓이다. IBM에서 설계한 대로, 커넥터는 기계적으로 키잉되어 각 커넥터가 올바른 위치에만 삽입될 수 있도록 되어 있었지만, 일부 복제 제조업체는 비용을 절감하기 위해 키가 없는 (상호 교환 가능한) 커넥터를 사용했다. 불행히도, 필요한 두 개의 전원 커넥터는 쉽게 구별되지 않아 많은 사람들이 잘못 연결하여 보드를 손상시켰다. 올바르게 연결하려면 각 커넥터의 두 개의 검은색 전선이 서로 인접해야 한다. 기술자들은 "중앙에 검은색 전선을 함께" 및 "빨간색과 빨간색, 그러면 당신은 죽는다"와 같은 기억술을 개발하여 올바른 설치를 도왔다.[1]
3. 변종
하지만 대형 CPU 냉각기가 개발되면서, 크기가 너무 커서 완전한 길이의 PCI와 ISA 카드와 맞지 않게 되자 베이비 AT는 한계에 직면했다. 이는 ATX 개발의 계기가 되었다.
3. 1. ATX 폼 팩터 (1995)
1995년 인텔은 ATX 폼 팩터를 출시하였으며, 이는 점차 구형 베이비 AT 메인보드를 대체해 나갔다. 1990년대 말까지 대부분의 메인보드는 베이비 AT 또는 ATX 형태였다. 당시 많은 메인보드 제조업체들은 ATX보다 베이비 AT를 선호했는데, 이는 많은 컴퓨터 케이스와 전원 공급 장치가 ATX 보드가 아닌 AT 보드와 호환되었기 때문이다. 또한, ATX 메인보드에는 8번째 슬롯이 없어 일부 서버에서는 사용할 수 없었다.[4]

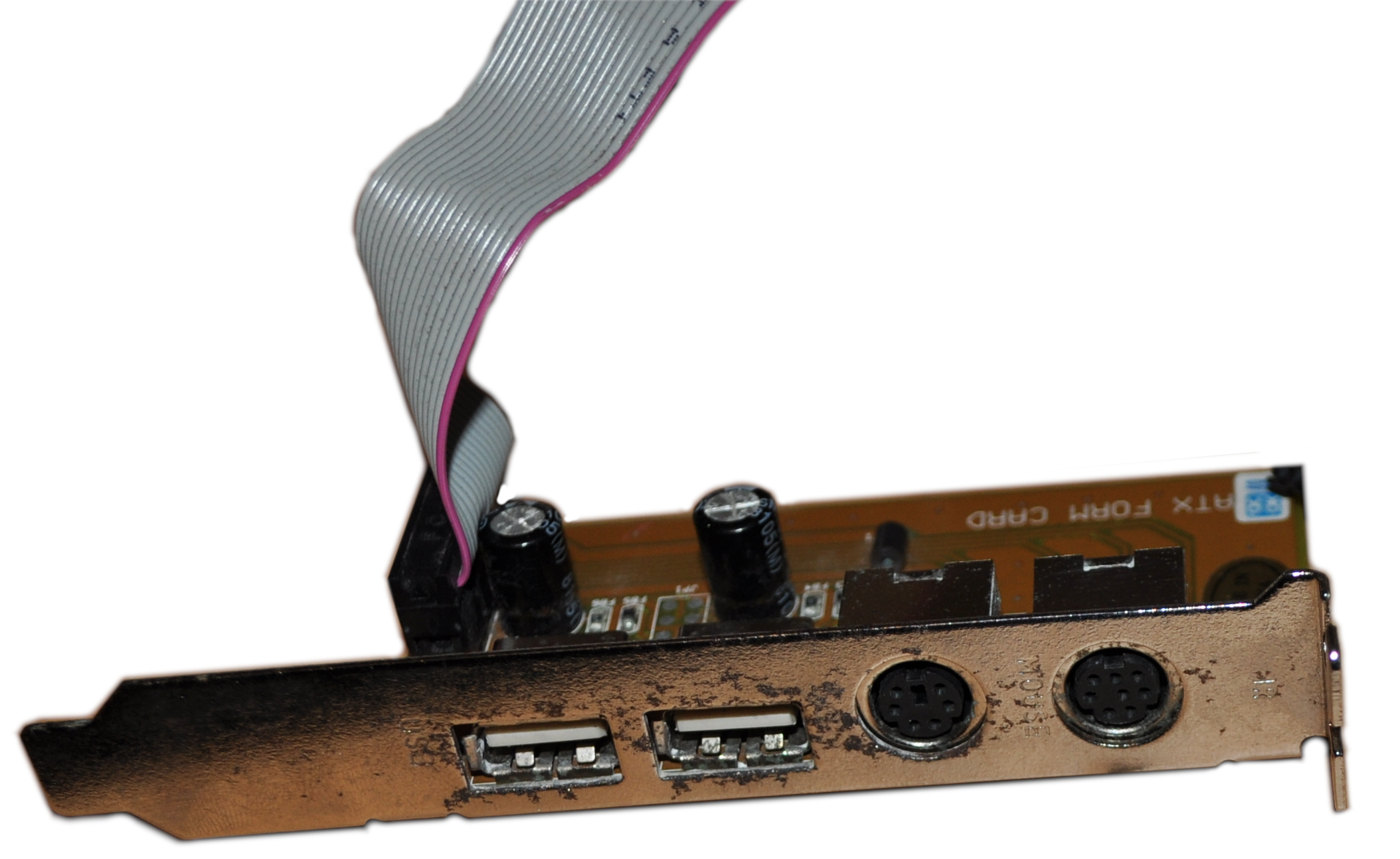

이후 컴퓨터 산업이 ATX 규격을 채택하면서 케이스와 전원 공급 장치들이 베이비 AT와 ATX 메인보드를 모두 지원하기 시작하였다. 베이비 AT 보드는 AT 및 ATX 전원 커넥터를 모두 지원했으며, ATX 폼 카드를 사용하여 대기 전원(낮은 전압 전원 스위치, Wake-on-LAN/Wake-on-Modem Ring[4]) 및 USB와 같은 ATX 기능도 지원했다.
4. 전원 단자

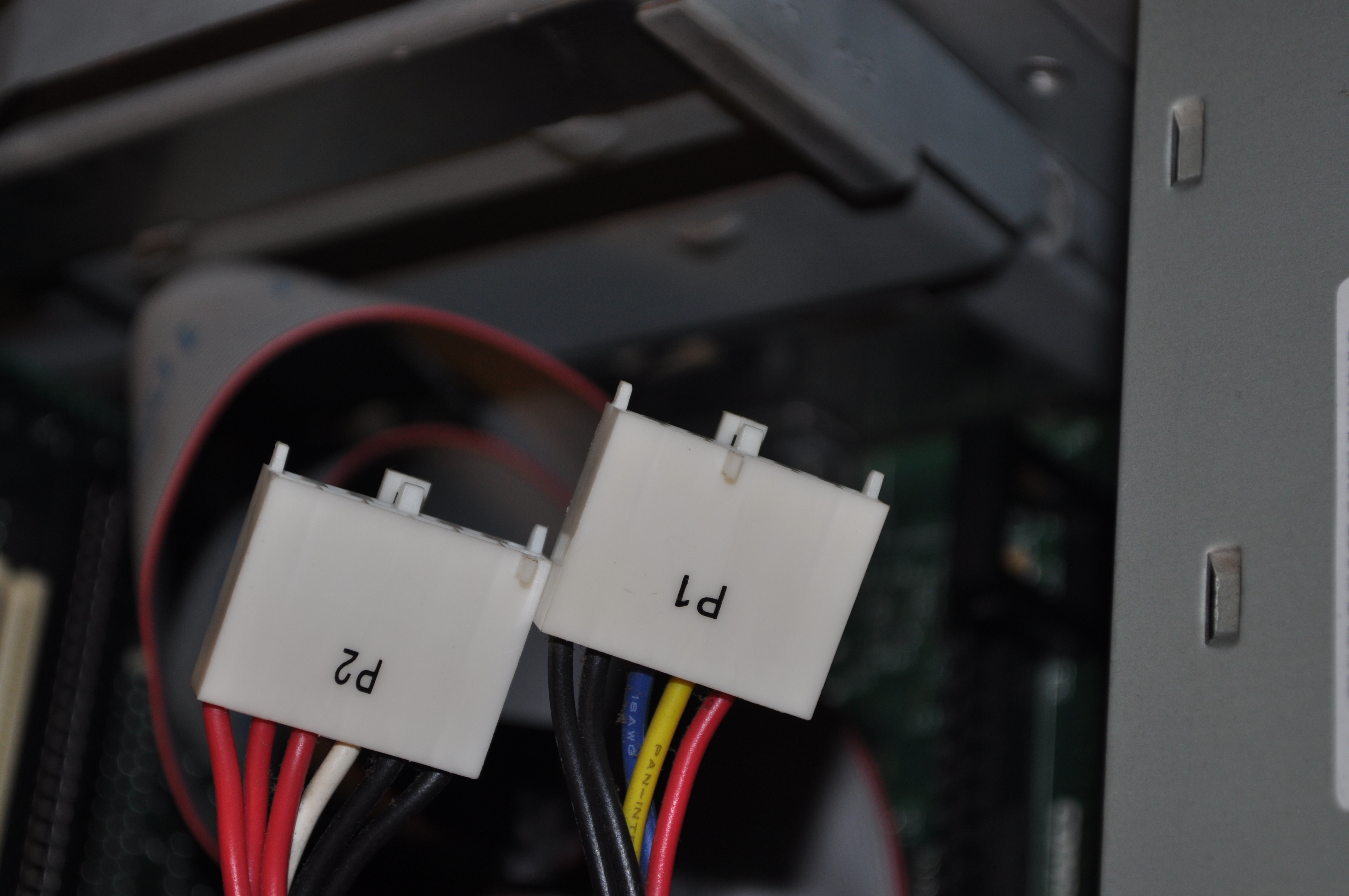

AT 마더보드 전원 커넥터는 P8과 P9라고 불리는 두 개의 비슷한 6핀 플러그와 소켓으로 구성된다. IBM은 커넥터가 올바른 위치에만 삽입되도록 기계적으로 키잉하여 설계했다. 그러나 일부 복제품 제조사들은 비용을 절감하기 위해 키가 없는 커넥터를 사용하기도 했다. 이 때문에 사용자들이 커넥터를 잘못 연결하여 보드가 손상되는 경우가 자주 발생하였다.[1] 올바르게 연결하려면 각 커넥터의 검은색 전선 두 개가 서로 인접해야 한다. 즉, 총 12개의 검은색 전선 중 4개가 연속으로 배열되어야 한다. 기술자들은 "중앙에 검은색 전선을 함께"와 같은 기억술을 사용해 올바른 설치를 돕기도 했다.[1]
4. 1. AT 전원 단자 (구형 AT 기판 기준)
| 색상 | 핀 | 신호 |
|---|---|---|
| 주황색 | P8.1 | Power Good |
| 빨간색 | P8.2 | +5 V |
| 노란색 | P8.3 | +12 V |
| 파란색 | P8.4 | -12 V |
| 검은색 | P8.5 | 접지 |
| 검은색 | P8.6 | 접지 |
| colspan=3 | | ||
| 검은색 | P9.1 | 접지 |
| 검은색 | P9.2 | 접지 |
| 흰색 | P9.3 | -5 V |
| 빨간색 | P9.4 | +5 V |
| 빨간색 | P9.5 | +5 V |
| 빨간색 | P9.6 | +5 V |
AT 마더보드의 전원 커넥터는 두 개의 거의 동일한 6핀 플러그와 소켓으로 구성된다. IBM이 설계할 당시, 커넥터는 각 커넥터가 올바른 위치에만 삽입될 수 있도록 기계적으로 키잉되어 있었다. 그러나 일부 복제 제조업체는 비용을 절감하기 위해 키가 없는 (상호 교환 가능한) 커넥터를 사용했다. 이 때문에, 두 개의 전원 커넥터를 쉽게 구별할 수 없어 많은 사람들이 잘못 연결하여 보드를 손상시키는 경우가 발생했다. 올바르게 플러그를 꽂으려면 각 커넥터의 두 개의 검은색 전선이 서로 인접해야 하며, 총 12개의 검은색 전선 중 4개가 연속으로 배열되어야 한다. 기술자들은 이를 돕기 위해 "중앙에 검은색 전선을 함께" 및 "빨간색과 빨간색, 그러면 당신은 죽는다"와 같은 기억술을 개발했다. 보드상의 커넥터는 두 개의 Molex 15-48-0106 커넥터이며, 이는 Molex 90331과 호환된다.
