전자총
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
1. 개요
전자총은 전자 빔을 생성하는 장치로, 열에너지를 이용하는 열전자 방출형과 강한 전기장을 이용하는 전계 방출형으로 구분된다. 전자총은 브라운관, 전자 현미경, X선 발생 장치, 질량 분석기 등 다양한 분야에 활용되며, 디스플레이, 산업, 의료 등 다양한 분야에서 응용된다.
더 읽어볼만한 페이지
- 전자빔 - 전자빔 리소그래피
전자빔 리소그래피는 전자빔을 사용하여 기판에 미세 패턴을 만드는 반도체 제조 기술로, 고해상도 구현이 가능하지만 느린 속도, 샷 노이즈, 근접 효과, 대전 등의 문제로 대량 생산에는 부적합하며 주로 소량 생산이나 마스크 제작에 사용되고, 처리량 향상을 위한 다중 전자빔 기술 개발이 진행 중이다. - 전자빔 - 저에너지 전자 회절
저에너지 전자 회절(LEED)은 저에너지 전자빔을 시료 표면에 조사하여 발생하는 회절 패턴을 분석하여 표면의 원자 구조를 연구하는 표면 과학 기법으로, 표면에 민감하여 표면층의 원자 배열, 재구성, 흡착물의 구조 등을 밝히는 데 사용된다. - 입자 가속기 - 사이클로트론
사이클로트론은 고주파 교류 전압, 전기장, 자기장을 이용하여 하전 입자를 나선형으로 가속하는 원형 입자 가속기로, 핵물리학 연구에서 시작하여 현재는 의료용 동위원소 생산 및 암 치료에도 활용된다. - 입자 가속기 - TRIUMF
TRIUMF는 캐나다의 국립 입자 및 핵물리학 연구소로, 핵물리학을 시작으로 다양한 분야로 연구를 확장했으며, ISAC, ARIEL 등의 주요 연구 시설을 운영하고 국제 협력을 활발히 진행하고 있다. - 진공관 - 일함수
일함수는 고체 표면에서 전자를 진공으로 떼어내는 데 필요한 최소 에너지로, 물질의 종류, 표면 상태 등에 따라 달라지며, 열전자 방출, 광전자 방출 등 다양한 분야에서 중요한 역할을 한다. - 진공관 - 광전관
광전관은 광전 효과를 활용하여 빛을 전기 신호로 변환하는 광센서로, 빛이 광음극에 닿으면 방출된 전자가 양극으로 이동하며 전류를 발생시키고, 이 전류 세기는 입사광의 세기와 주파수에 비례한다.
| 전자총 | |
|---|---|
| 개요 | |
| 명칭 | 전자총 |
| 영어 | Electron gun |
| 일본어 | 電子銃 |
| 로마자 표기 | Jeonjajong |
| 특징 | |
| 기능 | 좁은 전자빔 생성 |
| 구성 요소 | |
| 주요 구성 요소 | 음극 제어 전극 양극 집속 전극 |
| 활용 분야 | |
| 응용 분야 | 음극선관 주사 전자 현미경 전자빔 리소그래피 X선 발생 장치 전자빔 용접기 입자 가속기 질량 분석기 진공관 |
| 추가 정보 | |
| 관련 링크 | 오사카 대학 산업 과학 연구소 양자 빔 과학 연구 시설 |
2. 종류
전자총은 전자를 방출하는 방식에 따라 열전자 방출형과 전계 방출형으로 나눌 수 있다.
열전자 방출형은 고체 내 전자를 열에너지를 이용해 방출하는 방식이다. 텅스텐이나 육 붕소 란타늄(LaB6) 등으로 만든 필라멘트를 사용하며, 브라운관 등에 널리 쓰인다.
전계 방출형은 강한 전기장으로 고체 표면 근처의 전위 장벽을 얇게 만들어 양자 역학적 터널링 효과를 통해 전자를 방출하는 방식이다. 고분해능 전자 현미경이나 전자빔 노광 장치, 여행파관 등에 사용된다.
2. 1. 열전자 방출형
열전자 방출형에서는 고체 내에서 전자를 공간에 방출하는 전자원(이미터 또는 음극)을 열 에너지를 이용하여 방출시킨다. 저렴하고 안정적인 전자원을 제공하기 때문에 브라운관 등에 널리 이용되고 있다. 가열로 인해 아웃 가스의 흡착이 적고, 수명이 길며 안정적인 전자선 방출이 이루어진다.열전자원으로는 텅스텐이나 육붕소 란타늄(LaB6) 등으로 제조되는 필라멘트가 사용된다. 열전자 방출을 쉽게 하기 위해 쇼트키 효과를 이용한 것이 전자 현미경이나 전자선 리소그래피 등에 이용되고 있다.
2. 2. 전계 방출형
전계 방출형(Field Emission)은 강한 전기장에 의해 고체 표면 근방의 전위 장벽을 얇게 하여 양자 역학적 터널링 효과를 이용, 전자를 공간으로 방출하는 방식이다. 미세한 전자원(점 전자원)을 얻기 쉽고, 높은 전류 밀도를 얻을 수 있어 고분해능 전자 현미경이나 전자빔 노광 장치, 여행파관 등에 이용되고 있다.3. 디자인

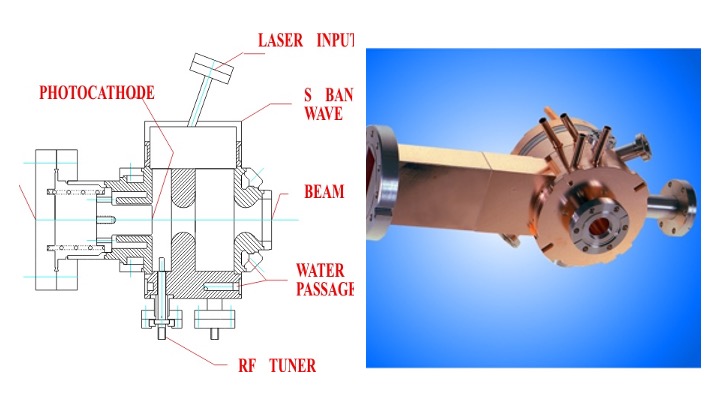

전자총은 크게 직류 정전기 열전자 방출 전자총과 RF 전자총으로 나뉜다. 직류 정전기 열전자 방출 전자총은 열음극, 베넬트 실린더, 양극 등의 전극으로 구성되어 전자를 가속하고 집속한다. RF 전자총[1]은 마이크로파 공진기와 음극으로 구성되며, 더 작은 빔 에미턴스를 얻기 위해 광전극을 사용하기도 한다.[2] 광전극을 사용하는 RF 전자총은 광전자 인젝터라고 불린다.
광전자 인젝터는 X선 자유전자 레이저 및 작은 빔 에미턴스 가속기 물리학 시설에서 주도적인 역할을 한다.
3. 1. 구성 요소
직류 정전기 열전자 방출 전자총은 여러 부분으로 구성된다. 열음극은 열전자 방출을 통해 전자 흐름을 생성하도록 가열되고, 전자빔을 집속시키는 전기장을 생성하는 전극(예: 베넬트 실린더)과 빔을 가속하고 더욱 집속시키는 하나 이상의 양극 전극이 있다. 음극과 양극 사이의 큰 전압 차이는 전자를 음극에서 가속시킨다. 전극 사이에 배치된 반발 고리는 전극 표면의 추출 전계 강도를 낮추는 대신 전자를 양극의 작은 지점에 집속시킨다. 전자가 통과하여 콜리메이트된 빔을 형성한 후 집전기라고 하는 두 번째 양극에 도달하기 전에, 이 작은 지점에 양극을 관통하는 구멍이 종종 있다. 이러한 배열은 단일 렌즈와 유사하다.RF 전자총[1]은 단일 셀 또는 다중 셀 마이크로파 공진기와 음극으로 구성된다. 주어진 빔 전류에서 더 작은 빔 에미턴스를 얻으려면 광전극이 사용된다.[2] 광전극이 있는 RF 전자총을 광전자 인젝터라고 한다.
4. 응용 분야
전자총은 다음과 같은 다양한 분야에 응용된다.
- 디스플레이: 브라운관에 사용되어 컴퓨터와 텔레비전 모니터에 널리 활용되었다.
- 산업: 입자 이온화, 질량 분석법, 용접, 금속 코팅, 3D 금속 프린터, 금속 분말 생산, 진공로 등에 사용된다.
- 의료: 선형 가속기(linac)를 이용한 X선 생성에 사용된다.
- 기타: 마이크로파 주파수의 진행파관 증폭기에도 사용된다.[3]
4. 1. 디스플레이

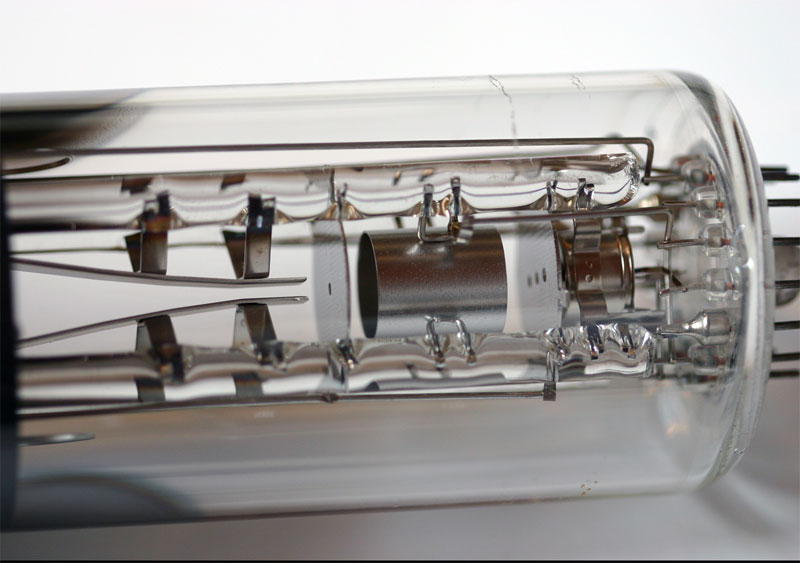

전자총은 브라운관에 가장 일반적으로 사용된다. 브라운관은 평면 디스플레이가 등장하기 전까지 컴퓨터와 텔레비전 모니터에 널리 사용되었다. 대부분의 컬러 브라운관에는 각각 다른 전자 빔을 생성하는 세 개의 전자총이 포함되어 있다. 각 빔은 섀도우 마스크를 통과하여 전자가 빨강, 녹색 또는 파랑 형광체에 충돌하여 화면의 색상 픽셀을 밝힌다. 시청자가 보는 최종 색상은 이 세 가지 원색의 조합이다.
4. 2. 산업
전자총은 브라운관에 가장 일반적으로 사용된다. 브라운관은 평면 디스플레이가 등장하기 전까지 컴퓨터와 텔레비전 모니터에 널리 사용되었다. 대부분의 컬러 브라운관에는 각각 다른 전자 빔을 생성하는 세 개의 전자총이 포함되어 있다. 각 빔은 섀도우 마스크를 통과하여 전자가 빨강, 녹색 또는 파랑 형광체에 충돌하여 화면의 색상 픽셀을 밝힌다. 시청자가 보는 최종 색상은 이 세 가지 원색의 조합이다.전자총은 또한 전자를 원자에 추가하거나 제거하여 입자를 이온화하는 데 사용할 수 있다. 이 기술은 때때로 기체 또는 기화된 입자를 이온화하기 위해 전자 이온화라는 과정을 통해 질량 분석법에 사용된다. 더 강력한 전자총은 용접, 금속 코팅, 3D 금속 프린터, 금속 분말 생산 및 진공로에 사용된다.
4. 3. 의료
전자총은 선형 가속기(linac)를 사용하여 X선을 생성하는 의료 분야에도 사용된다. 고에너지 전자빔이 표적에 부딪히면 X선 방출이 자극된다.4. 4. 기타
전자총은 브라운관에 가장 일반적으로 사용되었는데, 브라운관은 평면 디스플레이가 등장하기 전까지 컴퓨터와 텔레비전 모니터에 널리 사용되었다. 대부분의 컬러 브라운관에는 각각 다른 전자 빔을 생성하는 세 개의 전자총이 포함되어 있었다. 각 빔은 섀도우 마스크를 통과하여 전자가 빨강, 녹색 또는 파랑 형광체에 충돌하여 화면의 색상 픽셀을 밝히도록 설계되었다. 시청자가 보는 최종 색상은 이 세 가지 원색의 조합으로 만들어졌다.전자총은 또한 전자를 원자에 추가하거나 제거하여 입자를 이온화하는 데 사용될 수 있다. 이 기술은 전자 이온화라는 과정을 통해 기체 또는 기화된 입자를 이온화하기 위해 질량 분석법에 사용된다. 더 강력한 전자총은 용접, 금속 코팅, 3D 금속 프린터, 금속 분말 생산 및 진공로에 사용된다.
전자총은 선형 가속기(linac)를 사용하여 X선을 생성하는 의료 응용 분야에도 사용된다. 고에너지 전자빔이 표적에 부딪히면 X선 방출이 유도된다.
전자총은 마이크로파 주파수의 진행파관 증폭기에도 사용된다.[3]
5. 측정 및 검출
나노쿨롬미터와 패러데이 컵을 조합하여 전자총과 이온총에서 방출되는 빔을 검출하고 측정할 수 있다.[1]
전자가 부딪히면 빛을 내는 인광체 스크린을 사용하여 전자총에서 방출되는 전자빔을 검출할 수도 있다.[1]
