1. 개요
지포스 9 시리즈는 2008년에 출시된 엔비디아의 GPU 시리즈로, D9M, D9P, D9E라는 코드명으로 개발되었다. 지포스 9600, 9800, 9800 GX2 등의 모델이 있으며, 다이렉트3D 10 및 셰이더 모델 4를 지원한다. 2016년 4월 1일부터 드라이버 지원이 중단되었다.
더 읽어볼만한 페이지
- 지포스 시리즈 - 지포스 8 시리즈
지포스 8 시리즈는 엔비디아가 2006년부터 2008년까지 출시한 테슬라 아키텍처 기반의 데스크톱 및 노트북용 그래픽 카드 제품군이며, Direct3D 10 및 OpenGL 3.3을 지원하고 퓨어비디오 HD 기술을 통해 고화질 비디오 재생을 위한 하드웨어 가속 기능을 제공하며, 2016년에 드라이버 지원이 중단되었다. - 지포스 시리즈 - 지포스 40 시리즈
엔비디아의 Ada Lovelace 아키텍처 기반 지포스 40 시리즈는 RTX 4090을 시작으로 다양한 모델과 SUPER 시리즈 추가로 라인업이 강화되었으며, 향상된 성능과 새로운 기술을 지원하지만 가격, VRAM, 전력 소비 등으로 논란이 있다. - 그래픽 카드 - 매트록스 G200
매트록스 G200은 1990년대 후반 매트록스가 출시한 고급 2D 그래픽 가속기 시리즈로, 듀얼버스 아키텍처, 32비트 색상 지원, 트리리니어 밉맵 필터링 등의 혁신적인 기술을 통해 2D 그래픽 분야에서 강점을 유지하고 저전력 설계를 통해 시스템 안정성과 소음 감소에 기여했다. - 그래픽 카드 - 인텔 Xe
인텔 Xe는 저전력부터 고성능 컴퓨팅까지 다양한 시장을 목표로 하는 인텔의 GPU 아키텍처 제품군으로, Xe-LP, Xe-HPG, Xe-HP, Xe-HPC 등의 하위 아키텍처를 가지며 외장 그래픽 카드인 인텔 아크 시리즈와 내장 그래픽, 데이터 센터용 GPU 등에 활용된다.
지포스 9 시리즈 | |
---|---|
그래픽 카드 정보 | |
제품군 | 지포스 |
모델 | 지포스 9 시리즈 |
코드명 | G9x |
마이크로아키텍처 | 테슬라 |
출시일 | 2008년 2월 21일 |
지원 중단 여부 | 지원 중단 |
모델 상세 | |
지포스 시리즈 | 지포스 GE 시리즈, 지포스 GS 시리즈, 지포스 GSO 시리즈, 지포스 GT 시리즈, 지포스 GTX 시리즈, 지포스 GTX+ 시리즈, 지포스 GX2 시리즈 |
트랜지스터 개수 | 2억 1천만 개 (65nm, G98), 3억 1천 4백만 개 (65nm, G96), 5억 5백만 개 (65nm, G94), 7억 5천 4백만 개 (65nm, G92), 7억 5천 4백만 개 (55nm, G92B) |
성능별 분류 | |
보급형 | 9100, 9200, 9300 GS/GT, 9300 GE, 9400 GS/GT |
메인스트림 | 9500 GS/GT, 9600 |
고급형 | 9800 GT/GTX/GTX+ |
매니아 | 9800 GX2 |
기술 지원 | |
Direct3D 버전 | Direct3D 10.0, 셰이더 모델 4.0 |
OpenGL 버전 | OpenGL 3.3 |
OpenCL 버전 | OpenCL 1.1 |
제품 연혁 | |
이전 세대 | 지포스 8 시리즈 |
파생형 | 지포스 100 시리즈 |
다음 세대 | 지포스 200 시리즈 |
2. 사양
제품명 | 코드명 | Direct3D, 셰이더 버전 | 비고 |
---|---|---|---|
지포스 9600 | D9M | D3D 10, 모델 4 | 일반 범위 |
지포스 9800 | D9E | D3D 10, 모델 4 | 하이엔드 |
지포스 9800 GX2 | D9P | D3D 10, 모델 4 | 듀얼코어 |
지포스 9 시리즈는 2008년에 개발되었으며, 코드이름은 D9M, D9P, D9E이다.[13] 일반 소비자용 GPU로는 지포스 9600, 하이엔드 GPU로는 지포스 9800, 듀얼코어 GPU로는 지포스 9800 GX2가 있다.[13] 다이렉트3D 10, 셰이더 모델 4를 지원한다.
3. 지포스 9 시리즈 모델별 상세 정보
지포스 9 시리즈의 모델별 상세 정보는 다음과 같다.모델 출시 연도 코드명 공정 (nm) 트랜지스터 (백만 개) 다이 크기 (mm2) 컴퓨터 버스 인터페이스 코어 구성1 클럭 속도 필 레이트 메모리 API 지원 (버전) 연산 성능 GFLOPS TDP (와트) 비고 코어 (MHz) 셰이더 (MHz) 메모리 (MHz) 픽셀 (GP/s) 텍스처 (GT/s) 크기 (MB) 대역폭 (GB/s) 버스 유형 버스 폭 (bit) DirectX OpenGL Vulkan 지포스 9300 mGPU 2008년 10월 MCP7A-S 65 282 162 PCIe 2.0 x16 16:8:4 450 1200 800
13331.8 3.6 최대 512 (시스템 메모리 사용) 6.4/12.8
10.664/21.328DDR2
DDR364/128 10.0 3.3 57.6 8400 GS 기반 지포스 9400 mGPU 2008년 10월 MCP7A-U 65 282 162 PCIe 2.0 x16 16:8:4 580 1400 800
13332.32 4.64 최대 512 (시스템 메모리 사용) 6.4/12.8
10.664/21.328DDR2
DDR364/128 67.2 12 8400 GS 기반 지포스 9300 GE[27] 2008년 6월 G98 65 ? 86 PCIe 2.0 x16 8:8:4 540 1300 500 2.16 4.3 256 8 DDR2 64 31.2 25 지포스 9300 GS[27] 2008년 6월 G98 65 ? 86 PCIe 2.0 x16 8:8:4 567 1400 500 2.268 4.5 512 8 DDR2 64 33.6 ?? 지포스 9400 GT 2008년 8월 27일 G96a/b 65/55 314 144 PCIe 2.0 x16, PCI 16:8:4 550 1400 800
16002.2 4.4 256, 512, 1024 12.8
25.6GDDR2
GDDR3128 67.2 50 지포스 9500 GT 2008년 7월 29일 G96a/b 65/55 314 144 PCIe 2.0 x16, PCI 32:16:8 550 1400 1000
16004.4 8.8 256, 512, 1024 16.0
25.6DDR2
GDDR3128 134.4 50 지포스 9600 GSO 2008년 5월 G92 65 754 324 PCIe 2.0 x16 96:48:12 550 1375 1600 6.6 26.4 384, 768, 1536 38.4 GDDR3 192 396 84 지포스 9600 GSO 512 2008년 10월 G94a/b 65/55 505 240/196? PCIe 2.0 x16 48:24:16 650 1625 1800 10.4 15.6 512 57.6 GDDR3 256 234 90 지포스 9600 GT 그린 에디션 2009 G94b 55 505 196? PCIe 2.0 x16 64:32:16 600
6251500
16251400/1800
18009.6
1019.2
20512, 1024 44.8/57.6
57.6GDDR3 256 288
31259 코어 전압 1.0V 지포스 9600 GT 2008년 2월 21일 G94a/b 65/55 505 240/196? PCIe 2.0 x16 64:32:16 650 1625 1800 10.4 20.8 512, 1024, 2048 57.6 GDDR3 256 312 95 지포스 9800 GT 그린 에디션 2009 G92b 55 754 260 PCIe 2.0 x16 112:56:16 550 1375 1400
1600
18008.8 30.8 512, 1024 44.8
51.2
57.6GDDR3 256 462 75 코어 전압 1.0V 지포스 9800 GT 2008년 7월 G92a/b/a2 65/55/65 754 324/260/324 PCIe 2.0 x16 112:56:16 600/600/550 1500/1500/1375 1800 9.6 33.6 512, 1024 57.6 GDDR3 256 504/504/465 125/105/75 일부 65 nm 카드는 8800 GT 카드의 리브랜딩 제품임. 지포스 9800 GTX 2008년 4월 1일 G92 65 754 324 PCIe 2.0 x16 128:64:16 675 1688 2200 10.8 43.2 512 70.4 GDDR3 256 648.192 140 지포스 9800 GTX+ 2008년 7월 16일 G92b 55 754 260 PCIe 2.0 x16 128:64:16 738 1836 2200 11.808 47.232 512, 1024 70.4 GDDR3 256 705.024 141 지포스 9800 GX2 2008년 3월 18일 2× G92 65 2× 754 2× 324 PCIe 2.0 x16 2× 128:64:16 600 1500 2000 2× 9.6 2× 38.4 2× 512 2× 64.0 GDDR3 2× 256 2× 576 197 모델 출시 연도 코드명 공정 (nm) 트랜지스터 (백만 개) 다이 크기 (mm2) 컴퓨터 버스 인터페이스 코어 구성1 코어 (MHz) 셰이더 (MHz) 메모리 (MHz) 픽셀 (GP/s) 텍스처 (GT/s) 크기 (MiB) 대역폭 (GB/s) 버스 유형 버스 폭 (bit) DirectX OpenGL Vulkan 연산 성능 GFLOPS TDP (와트) 비고
모델 | 특징 | ||
---|---|---|---|
Scalable Link Interface(SLI) | PureVideo 2 with VP2, BSP 엔진, 및 AES128 엔진 | PureVideo 3 with VP3, BSP 엔진, 및 AES128 엔진 | |
지포스 9300 GE (G98) | rowspan="2" | rowspan="2" | | ||
지포스 9300 GS (G98) | |||
지포스 9400 GT | rowspan="8" | | ||
지포스 9500 GT | |||
지포스 9600 GSO | |||
지포스 9600 GT | |||
지포스 9800 GT | |||
지포스 9800 GTX | rowspan="2" 3-way | ||
지포스 9800 GTX+ | |||
지포스 9800 GX2 |
모델 | 출시일 | 코드네임 | 인터페이스 | 제조 공정 (nm) | 코어 클럭 최대 (MHz) | 최대 필레이트 | 셰이더 | 메모리 | 텍스처 유닛 | 래스터 연산자 | 소비 전력 (W) | 트랜지스터 수 (백만 개) | 이론상 셰이더 처리 속도 (기가플롭스) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
초당 픽셀 (Billion pixel/s) | 초당 빌리언 양선형 텍셀/s | 초당 빌리언 양선형 FP16 텍셀/s | 초당 빌리언 FP32 픽셀/s | CUDA 코어 | 클럭 (MHz) | 대역폭 최대 (GB/s) | DRAM 유형 | 버스 폭 (비트) | 크기 (MB) | 유효 DDR 클럭 (MHz) | |||||||||||
지포스 9100M G | ? | MCP77MH MCP79MH | PCI | 65 | 450 | ? | ? | ? | ? | 8 | 1080 | 21GB/s | RAM에서 DDR2 | RAM 구성에 따라 다름 | RAM 구성에 따라 다름 | RAM 구성에 따라 다름 | ? | 4 | ? | ? | 26 |
지포스 9200M GS | G98 | 65 | 530 | ? | ? | ? | 8 | 1300 | GDDR2 GDDR3 | 256 | ? | ? | ? | ? | 31 | ||||||
지포스 9300M G | G98 | 65 | 400 | ? | 3.2 | ? | ? | 16 | 800 | 9.6 | 64 | 256 | 1200 (600) | ? | ? | ? | ? | 38 | |||
지포스 9300M GS | G98 | 65 | ? | ? | ? | ? | ? | 16 | 1400 | ? | GDDR2 GDDR3 | 64 | 256 | 1400 (700) | ? | ? | ? | ? | 34 | ||
지포스 9400M G | MCP79MX | 65 | 450 | ? | ? | ? | ? | 16 | 1100 | ? | 128 | ? | ? | 12 | 282 | 54 | |||||
지포스 9500M G | 65 | ? | ? | ? | ? | ? | 16 | 1250 | ? | GDDR2 GDDR3 | 128 | 256, 512, 1024 | 1600 (800) | ? | ? | ? | ? | 60 | |||
지포스 9500M GS | G84 | 65 | 479 | ? | 7.6 | ? | ? | 32 | 950 | 22.4 | 128 | 512 | 1400 (700) | ? | 8 | ? | 289 | ? | |||
지포스 9600M GS | G96 | 65 | 430 | ? | ? | ? | ? | 32 | 1075 | 25.3 | GDDR2 GDDR3 | 128 | 1024 | 1600 (800) | ? | ? | ? | 314 | 103 | ||
지포스 9600M GT | G96 | 65 | 500 | ? | ? | ? | ? | 32 | 1250 | ? | GDDR2 GDDR3 | 128 | 256, 512, 1024 | 1600 (800) | ? | ? | 23 | 314 | 120 | ||
지포스 9650M GS | 65 | 625 | ? | 10 | ? | ? | 32 | 1250 | 25.6 | 128 | 512 | 1600 (800) | ? | ? | 29 | 289 | 120 | ||||
지포스 9700M GT | G96 | 625 | ? | 10 | ? | ? | 32 | 1550 | 25.6 | GDDR3 | 128 | 512 | 1600 (800) | ? | ? | ? | ? | 148.8 | |||
지포스 9700M GTS | G94 | 530 | ? | 12.7 | ? | ? | 48 | 1325 | 51.2 | 256 | ? | 1600 (800) | ? | ? | ? | ? | 190.8 | ||||
지포스 9800M GTS | G94 | 600 | ? | 19.2 | ? | ? | 64 | 1500 | 51.2 | 256 | 512 | 1600 (800) | ? | ? | ? | ? | 288 | ||||
지포스 9800M GT | G94 | 500 | ? | 24 | ? | ? | 96 | 1250 | 51.2 | 256 | 512 | 1600 (800) | ? | ? | ? | ? | 360 | ||||
지포스 9800M GTX | G92 | 500 | ? | 28.0 | ? | ? | 112 | 1375 | 51.2 | 256 | 512 | 1600 (800) | ? | 75 | ? | ? | 420 |
3. 1. 지포스 9100 시리즈
지포스 9100 시리즈는 다음과 같은 특징을 가지고 있다.항목 | 상세 내용 |
---|---|
GPU | 65 nm G98 또는 80 nm G86 |
인터페이스 | PCI-E x16 |
메모리 버스 | 64비트 |
ROP | 4개 (G98) 또는 8개 (G86) |
통합 셰이더 | 8개 (G98) 또는 16개 (G86) |
코어 클럭 | 540 MHz (G98) 또는 450 MHz (G86) |
메모리 | 256 MB DDR2 (G98) 또는 512 MB DDR2 (G86) |
메모리 클럭 | 400 MHz |
셰이더 클럭 | 1300 MHz (G98) 또는 900 MHz (G86) |
채우기 속도 (Fill Rate) | 5.1 G 텍셀/s (G98) 또는 3.6 Gtexels/s (G86) |
메모리 대역폭 | 7.6 GB/s (G98) 또는 6.4 GB/s (G86) |
DirectX 지원 | DirectX 10, SM 4.0 |
OpenGL 지원 | OpenGL 2.1 |
기타 | 부분적인 VC1 디코딩을 지원하는 1세대 PureVideo HD 기술 지원 (G98) |
2008년 5월 1일에 지포스 9300 GS가 공식 출시되었다.[1]
3. 2. 지포스 9400 시리즈
지포스 9400 GT는 2008년 8월 27일에 공식 출시되었다.[2][3] 코드이름은 G96이다.세부 사양은 다음과 같다.
- 65nm 공정 기반의 G96 GPU를 사용한다.
- 16개의 스트림 프로세서를 가지고 있다.
- 코어 클럭은 550MHz이며, 통합 셰이더 클럭은 1350MHz이다.
- 필레이트는 4.4Gtexels/s이다.
- 256/512/1024MB 용량의 800MHz DDR2 또는 256MB 용량의 1600MHz GDDR3 메모리를 사용하며,[4] 두 메모리 모두 128비트 메모리 버스를 갖는다.
- DDR2 800MHz 메모리를 사용하는 보드의 경우 12.8GB/s의 메모리 대역폭을 제공한다.
- DirectX 10, 셰이더 모델 4.0, OpenGL 3.3 및 PCI-Express 2.0을 지원한다.
- 부분적인 VC1 디코딩과 하이브리드파워 기술을 갖춘 2세대 퓨어비디오 HD 기술을 지원한다.[5]
- 최소 300와트 전원 공급 장치가 필요하다.
상세한 스펙은 아래 표와 같다.
모델 | 출시일 | 코드이름 | 인터페이스 | 제조 공정 (nm) | 최대 코어 클럭 (MHz) | 10억 텍셀/초 | 스트림 프로세서 | 셰이더 클럭 (MHz) | 최대 메모리 대역폭 (GB/초) | 메모리 종류 | 버스 너비 (비트) | 메모리 용량 (MB) | 실효 메모리 클럭 (MHz) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
지포스 9400 GT | 8월 27일 2008년 | G96 | PCI 익스프레스 2.0 x16 | 65[32], 55 | 550 | 4.4 | 16 | 1350 | 12.8 | DDR2 | 128 | 256, 512, 1024 | 800 (400) |
16 | GDDR3[33] | 1000 (800) |
3. 3. 지포스 9500 시리즈

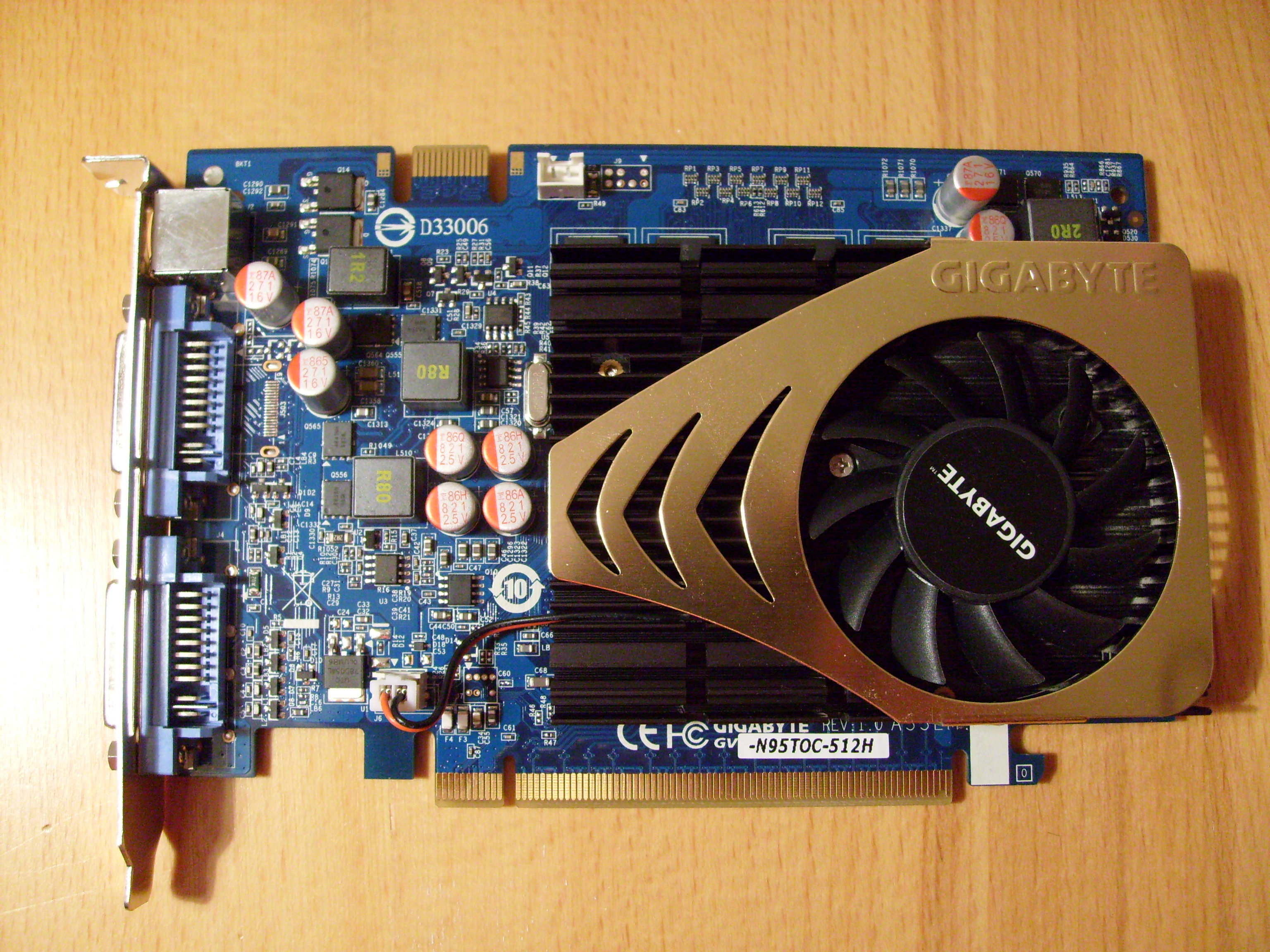

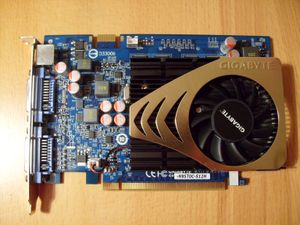

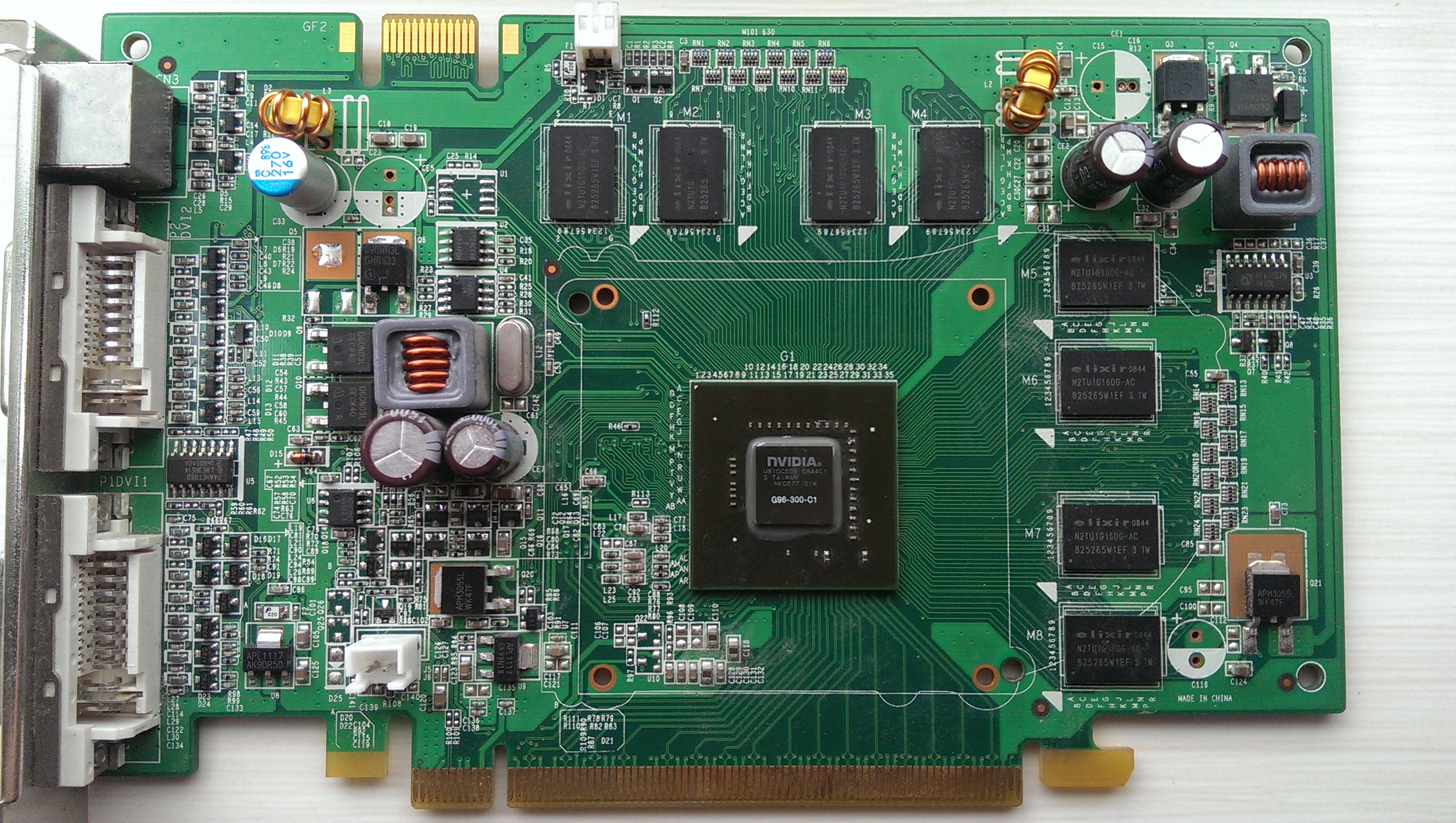

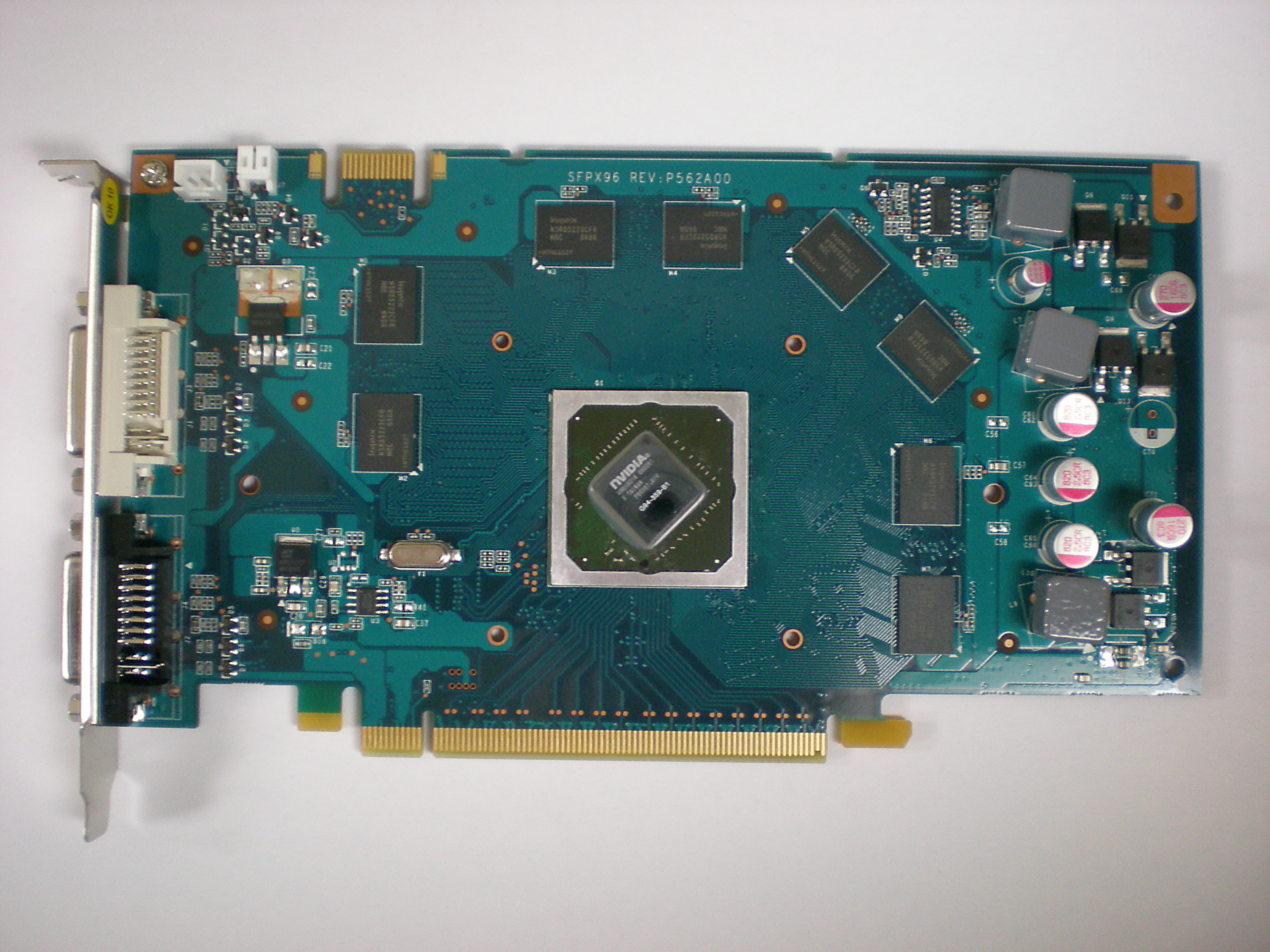

지포스 9500 GT는 2008년 7월 29일에 공식 출시되었다.[32] G96 코어를 기반으로 하며, 주요 특징은 다음과 같다.항목 | 사양 |
---|---|
코어 클럭 | 550 MHz |
통합 셰이더 클럭 | 1400 MHz |
스트림 프로세서 | 32개 (32개의 CUDA 코어, 4개의 멀티 프로세서, 각 멀티 프로세서는 8개의 코어를 가짐) |
필레이트 | 8.8 Gtexels/s |
메모리 | 256/512/1024 MB 1,600 MHz GDDR3 또는 256 MB/512 MB 1,000 MHz GDDR2 (128비트 메모리 버스) |
메모리 대역폭 (GDDR3 800 MHz 기준) | 25.6 GB/s |
지원 기술 | DirectX 11, 쉐이더 모델 4.0, OpenGL 3.3, PCI-Express 2.0, 2세대 PureVideo HD (부분적인 VC1 디코딩 지원)[6][7], 엔비디아 SLI, DVI |
9500 GS는 9500 GT를 기반으로 하지만 주류 시장을 겨냥한 OEM 카드이다. 주요 특징은 다음과 같다.
항목 | 사양 |
---|---|
GPU | 65nm G96 |
스트림 프로세서 | 32개 |
ROP 유닛 | 8개 |
코어 클럭 | 550MHz |
통합 셰이더 클럭 | 1375MHz |
필레이트 | 8.8 G텍셀/s |
메모리 | 128/512MB 1000MHz DDR2 (128비트 메모리 버스) |
메모리 대역폭 | 16.0GB/s |
지원 기술 | DirectX 10, 쉐이더 모델 4.0, OpenGL 3.3, PCI-Express 2.0, 2세대 PureVideo HD (부분적인 VC1 디코딩 지원), Nvidia SLI, DVI |
9500 GT의 상세 스펙은 다음과 같다.
모델 | 출시일 | 코드이름 | 인터페이스 | 제조 공정 (nm) | 최대 코어 클럭 (MHz) | 10억 픽셀/s | 10억 이중선형 텍셀/초 | 스트림 프로세서 | 클럭 (MHz) | 최대 대역 (GB/초) | 디램 종류 | 버스 너비 (비트) | 메가바이트 | 실효 메모리 클럭 (MHz) | 텍스처 장치 | 레스터 연산자 | 전력 소비량 (와트) | 트랜지스터 수 (100만) | 이론적 셰이더 처리 속도 (기가플롭스) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
지포스 9500 GT | 7월 29일 2008년 | G96 | PCI 익스프레스 2.0 x16 | 65[32], 55 | 550 | ? | 8.8 | 32 | 1400 | 25.6 | DDR2 | 128 | 256, 512 | 1000 (500) | 32 | 8 | 50 | 314 | 134 |
GDDR3 | 1600 (800) |
3. 4. 지포스 9600 시리즈

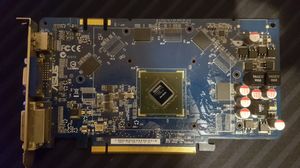

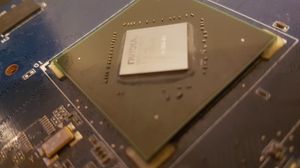

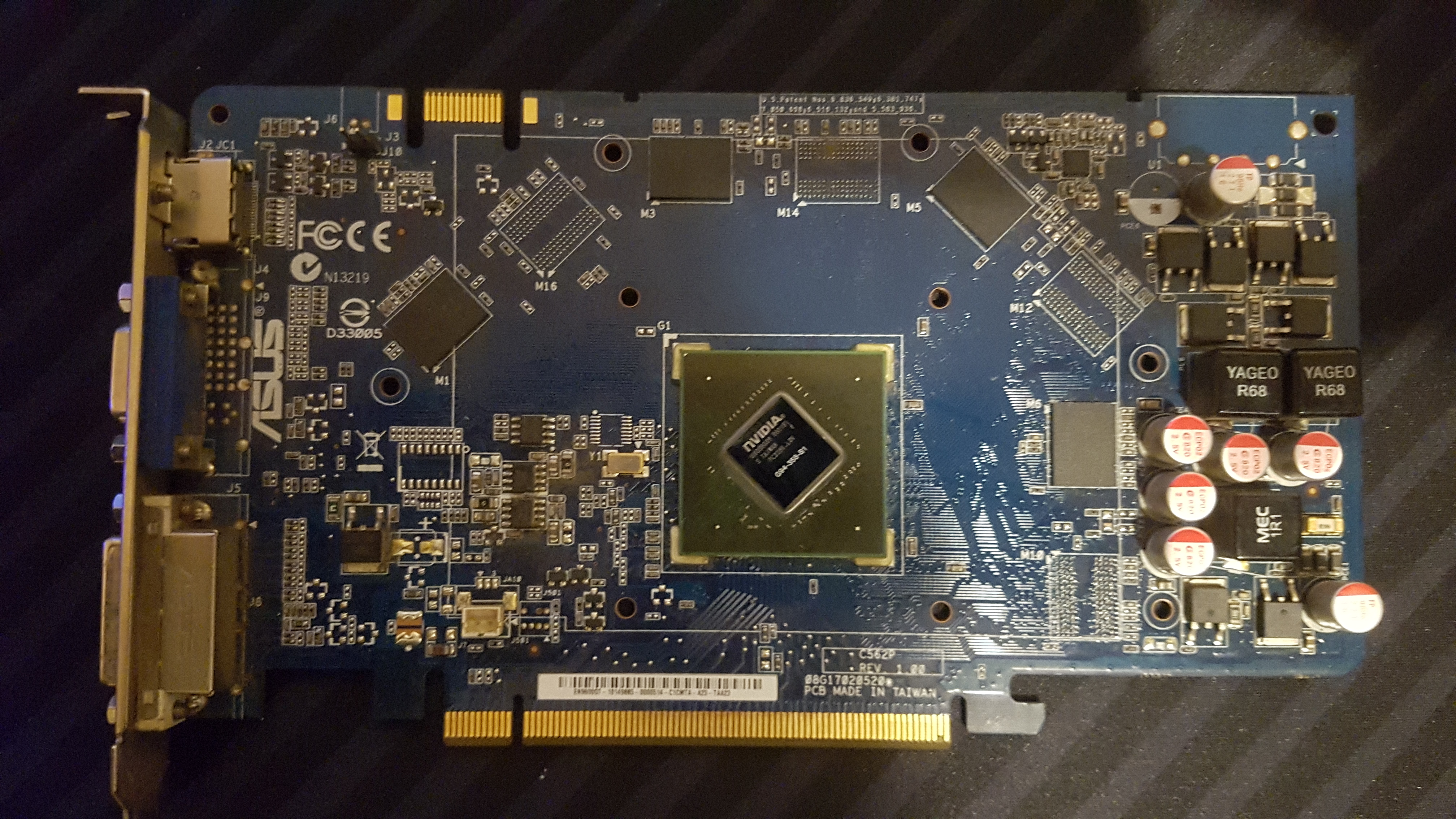

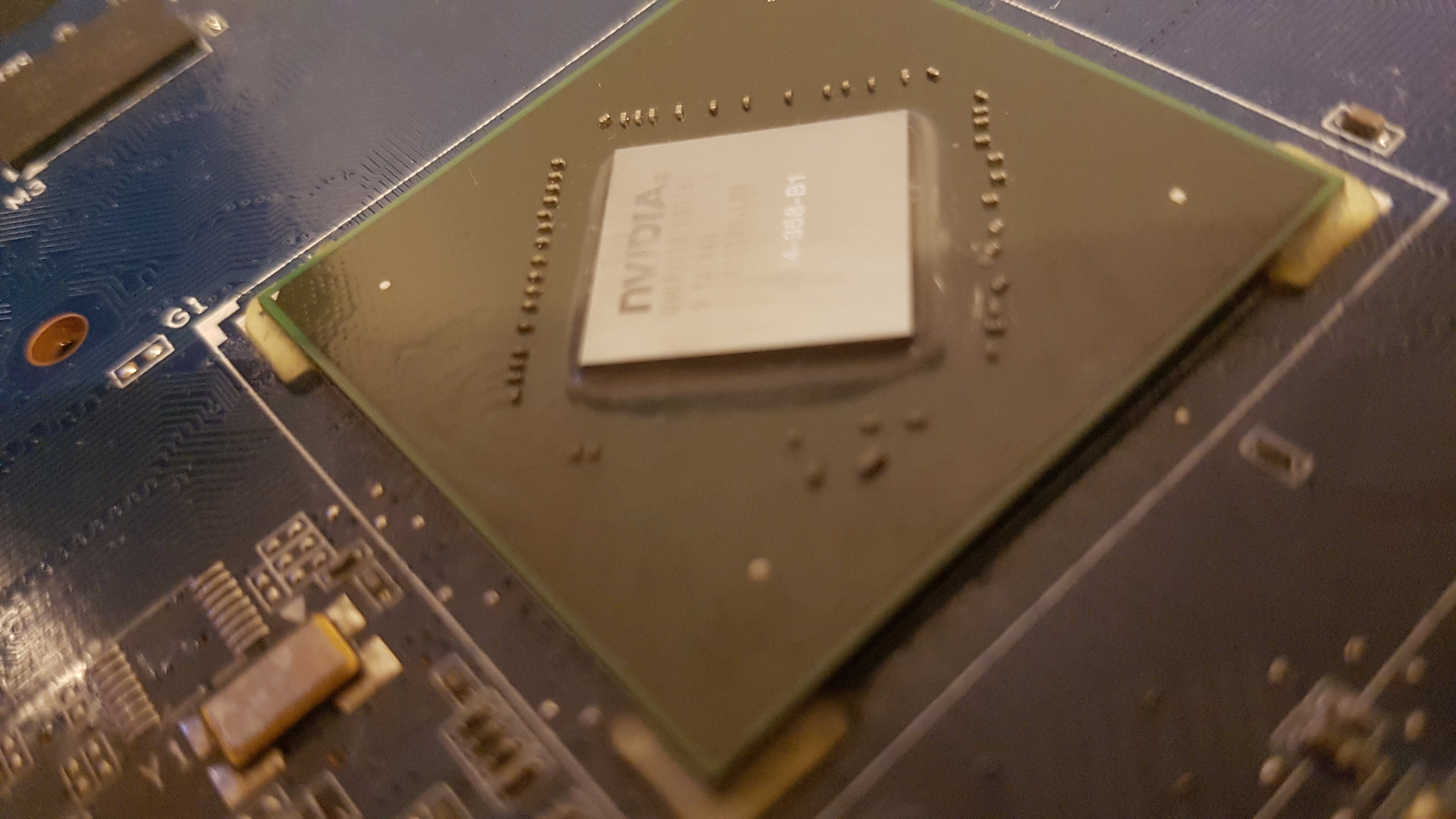

2008년 2월 21일, 지포스 9600 GT가 공식 출시되었으며, 이는 8600 GTS의 개선된 버전이었다.[8] 주요 특징은 다음과 같다:- 65 nm G94 GPU
- 64 CUDA 코어[8]
- 16 래스터 연산(ROP) 유닛, 32 텍스처 주소(TA) / 텍스처 필터(TF) 유닛
- 20.8Gtexels/s 필 레이트
- 650 MHz 코어 클럭, 1625 MHz 통합 셰이더 클럭
- 1008 MHz 메모리(2016 MHz 데이터 레이트), 256비트 인터페이스로 64.5GB/s 대역폭 (1800 MHz 구성의 경우 57.6GB/s)
- 512–2048 MB의 GDDR3 또는 DDR2 메모리
- 5억 500만 개의 트랜지스터
- 다이렉트X 10.0, 셰이더 모델 4.0, OpenGL 2.1, 그리고 PCI 익스프레스 2.0 지원[9]
- 부분적인 VC1 디코딩을 지원하는 2세대 퓨어비디오 HD 기술 지원
- HDCP 호환 (제조사에 따라 구현이 다를 수 있음)
- CUDA 및 퀀텀 이펙트 물리 처리 엔진 지원
- 이전 엔비디아 미드레인지 카드인 지포스 8600GTS의 거의 두 배에 달하는 성능

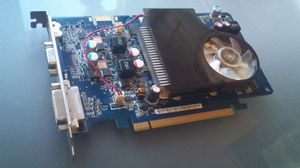

지포스 9600 GS는 HP(Hewlett Packard) OEM 카드이다. 500MHz로 클럭된 G94a 코어를 기반으로 하며, 192비트 버스에서 768MB의 DDR2 메모리를 갖추고 있다. 9600GT와 달리 외부 PCI-Express 전원 공급 장치가 필요하지 않다.

지포스 9600 GSO는 기본적으로 이름이 변경된 8800 GS였다. 8800 GS와 마찬가지로 96개의 스트림 프로세서, 1,375MHz로 클럭된 셰이더를 가진 550MHz 코어 클럭, 192비트 메모리 버스에서 800MHz로 클럭된 384MB 또는 768MB의 메모리를 갖추고 있다. 일부 제조업체는 96개의 스트림 프로세서를 가진 768MB 모델 중 일부를 G92 칩이 아닌 G94 칩을 기반으로 하는 것으로 잘못 표기했다.[10]
구형 8800 GS 재고가 정리된 후, 엔비디아는 새로운 코어와 256비트 버스에서 900MHz로 클럭된 512MB의 메모리로 사양을 변경했다.[11] 이 카드들은 스트림 프로세서 수가 48개로 절반으로 줄었으며, 코어 주파수는 650MHz로, 셰이더 주파수는 1625MHz로 증가했다. 일부는 512MB 모델임에도 1024MB의 메모리를 가지고 있다. 변경된 버전은 성능 면에서 구형 버전보다 열등한 것으로 평가된다.
XFX는 96개의 스트림 프로세서, 580MHz 코어 클럭, 1450MHz 셰이더, 256비트 버스에서 1400MHz로 작동하는 512MB GDDR3를 갖춘 G92 칩 기반의 9600 GTX를 출시했다. 클럭 속도를 제외하면, 기능적으로는 9800M GT의 데스크톱 해당 버전이다.[12]
모델 | 출시일 | 코드이름 | 인터페이스 | 제조 공정 (nm) | 코어 클럭 (MHz) | 픽셀/텍셀 필레이트 | 셰이더 | 메모리 | 텍스처 장치 | 레스터 연산자 | 전력 소비량 (W) | 트랜지스터 수 (100만) | 셰이더 처리 속도 (기가플롭스) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
지포스 9600 GSO | 1월 15일 2008년 | G92-150 | PCI 익스프레스 2.0 x16 | 65 | 550 / 650 | 6.6Gpixel/s / 7.8Gpixel/s, 26.4Gtexel/s / 31.2Gtexel/s, 13.2Gtexel/s / 15.6Gtexel/s (FP16) | 96, 1375 / 1625 MHz | 38.4GB/s / 45.6GB/s, GDDR3, 192 비트, 384 / 768 MB, 1600 (800) / 1900 (950) MHz | 48 | 12 | 105 | 754 | 396.0 / 468.0 |
지포스 9600 GT | 2월 21일 2008년 | G94 | PCI 익스프레스 2.0 x16 | 65, 55[34] | 650 | 10.4Gpixel/s, 20.8Gtexel/s, 10.4Gtexel/s (FP16) | 64, 1625 MHz | 57.6GB/s, DDR2/GDDR3, 256 비트, 256, 512, 1024 MB, 1800 (900) MHz | 32 | 16 | 98 | 505 | 312 |
3. 5. 지포스 9800 시리즈
지포스 9800 시리즈는 2008년에 출시되었으며, 코드명 D9M, D9P, D9E를 가진다.[13] 하이엔드 GPU에 해당하며, 듀얼코어 GPU인 지포스 9800 GX2, 9800 GTX, 9800 GTX+, 9800 GT 변종 모델을 포함한다.[13] 다이렉트3D 10, 셰이더 모델 4를 지원한다.모델 | 출시일 | 코드이름 | 인터페이스 | 제조 공정 (nm) | 최대 코어 클럭 (MHz) | 10억 픽셀/s | 10억 이중선형 텍셀/초 | 10억 이중선형 FP16 텍셀/초 | 10억 FP32 픽셀/s | 스트림 프로세서 | 클럭 (MHz) | 최대 대역 (GB/초) | 디램 종류 | 버스 너비 (비트) | MB | 실효 메모리 클럭 (MHz) | 텍스처 장치 | 레스터 연산자 | 전력 소비량 (와트) | 트랜지스터 수 (100만) | 이론적 셰이더 처리 속도 (기가플롭스) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
지포스 9800 GT | 7월 29일 2008년 | G92, G92b | PCI 익스프레스 2.0 x16 | 65, 55 | 600 | 9.6 | 33.6 | 16.8 | ? | 112 | 1500 | 57.6 | GDDR3 | 256 | 512 | 1800 (900) | 56 | 16 | ~105 | 754 | 504 |
지포스 9800 GTX | 4월 1일 2008년 | G92 | PCI 익스프레스 2.0 x16 | 65 | 675 | 10.8 | 43.2 | 21.6 | ? | 128 | 1688 | 70.4 | GDDR3 | 256 | 512 | 2200 (1100) | 64 | 16 | 156 | 754 | 648 |
지포스 9800 GTX+ | 7월 29일 2008년 | G92b | PCI 익스프레스 2.0 x16 | 55 | 738 | 11.8 | 47.4 | 23.7 | ? | 128 | 1836 | 70.4 | GDDR3 | 256 | 512 | 2200 (1100) | 64 | 16 | 141 | 754 | 705 |
지포스 9800 GX2 | 3월 18일 2008년 | G92 | PCI 익스프레스 2.0 x16 | 65 | 600 | 2x 9.6 | 2x 38.4 | 2x 19.2 | ? | 2x 128 | 1500 | 2x 64 | GDDR3 | 2x 256 | 2x 512 | 2000 (1000) | 2x 56 | 2x 16 | 197 | 2x 754 | 2x 576 |
- '''지포스 9800 GX2'''는 2008년 3월 18일에 출시되었으며,[14] 듀얼 PCB, 듀얼 GPU 설계를 가지고 있다.[14][15] 197W의 전력을 소비하며,[16] 2개의 65nm 공정 GPU를 사용하여 총 256개의 스트림 프로세서(PCB당 128개)를 갖추고 있다.[17] 쿼드 SLI를 지원하며, SLI 모드에서 2개의 지포스 8800 GTS 512 (G92) 비디오 카드와 비슷한 성능을 낸다. 1GiB(PCB당 512MiB) GDDR3 메모리를 가지고 있다.[14] 출력 포트는 2개의 DVI 포트와 1개의 HDMI 출력, HDMI 케이블을 통해 오디오를 라우팅하기 위한 온보드 S/PDIF 입력 커넥터가 있다.[18]
- '''지포스 9800 GTX'''는 2008년 4월 1일에 출시되었으며,[14] 128개의 CUDA 코어를 가지고 있다. 클럭(코어/쉐이더/메모리)은 각각 675MHz/1688MHz/1100MHz이다. 512MB GDDR3 메모리와 256비트 메모리 인터페이스를 갖추고 있으며, 70.4GB/s의 메모리 대역폭과 43.2 (billion/s) 텍스처 필 속도를 제공한다. 출력 포트는 2개의 DVI 포트와 HDMI 출력을 지원한다.
- '''지포스 9800 GTX+'''는 2008년 7월에 출시된 9800 GTX의 리프레시 모델로, 55nm 제조 공정을 사용한다. 더 빠른 코어(738MHz) 및 쉐이더(1836MHz) 클럭을 가지고 있다. 2009년 3월부터 이 디자인은 지포스 GTS 250으로 제조되었다.
- '''지포스 9800 GT'''는 8800 GT와 동일하지만, 일부는 8800 GT에서 처음 사용된 65 nm 기술 대신 55 nm 기술을 사용하여 제조되었다.[24] 55 nm 버전은 하이브리드 파워를 지원하는 반면 65 nm 버전은 지원하지 않는다. 112개의 프로세서 코어를 가지고 있으며, 512–1024 MB의 GDDR3 메모리와 256비트 메모리 인터페이스 너비를 갖추고 있다.
4. 지포스 9M 시리즈 (노트북용)
지포스 9M 시리즈는 지포스 8M 시리즈에 비해 향상된 성능을 제공하며, 중급 및 중상급 노트북에 적합하도록 설계되었다. 주요 특징은 다음과 같다:
9M 시리즈는 다양한 모델로 구성되어 있으며, 각 모델은 스트림 프로세서 개수, 코어 클럭, 셰이더 클럭, 메모리 클럭, 메모리 인터페이스, 메모리 대역폭 등에서 차이를 보인다.
9100M G는 8개의 스트림 프로세서, 64비트(싱글 채널 모드) 또는 128비트(듀얼 채널 모드) 메모리 인터페이스를 가지며, 메모리 클럭 및 대역폭은 시스템 메모리에 따라 달라진다. 9100M G에 대한 더 자세한 내용은 하위 섹션에서 확인할 수 있다.
4. 1. 9100M G
5. 지원 중단
엔비디아(Nvidia)는 2016년 4월 1일부터 지포스 9 시리즈에 대한 드라이버 지원을 중단한다고 발표했다.[30][31]
운영체제 | 버전 | 출시일 | 비고 |
---|---|---|---|
윈도우 XP 32비트 및 미디어 센터 에디션 | 340.52 | 2014년 7월 29일 | http://www.nvidia.com/download/driverResults.aspx/77225/en-us 다운로드 |
윈도우 XP 64비트 | 340.52 | 2014년 7월 29일 | http://www.nvidia.com/download/driverResults.aspx/77226/en-us 다운로드 |
윈도우 비스타, 7, 8, 8.1 32비트 | 342.01 (WHQL) | 2016년 12월 14일 | http://www.nvidia.com/download/driverResults.aspx/112593/en-us 다운로드 |
윈도우 비스타, 7, 8, 8.1 64비트 | 342.01 (WHQL) | 2016년 12월 14일 | http://www.nvidia.com/download/driverResults.aspx/112594/en-us 다운로드 |
윈도우 10, 32비트 | 342.01 (WHQL) | 2016년 12월 14일 | http://www.nvidia.com/download/driverResults.aspx/112595/en-us 다운로드 |
윈도우 10, 64비트 | 342.01 (WHQL) | 2016년 12월 14일 | http://www.nvidia.com/download/driverResults.aspx/112596/en-us 다운로드 |
