1. 개요

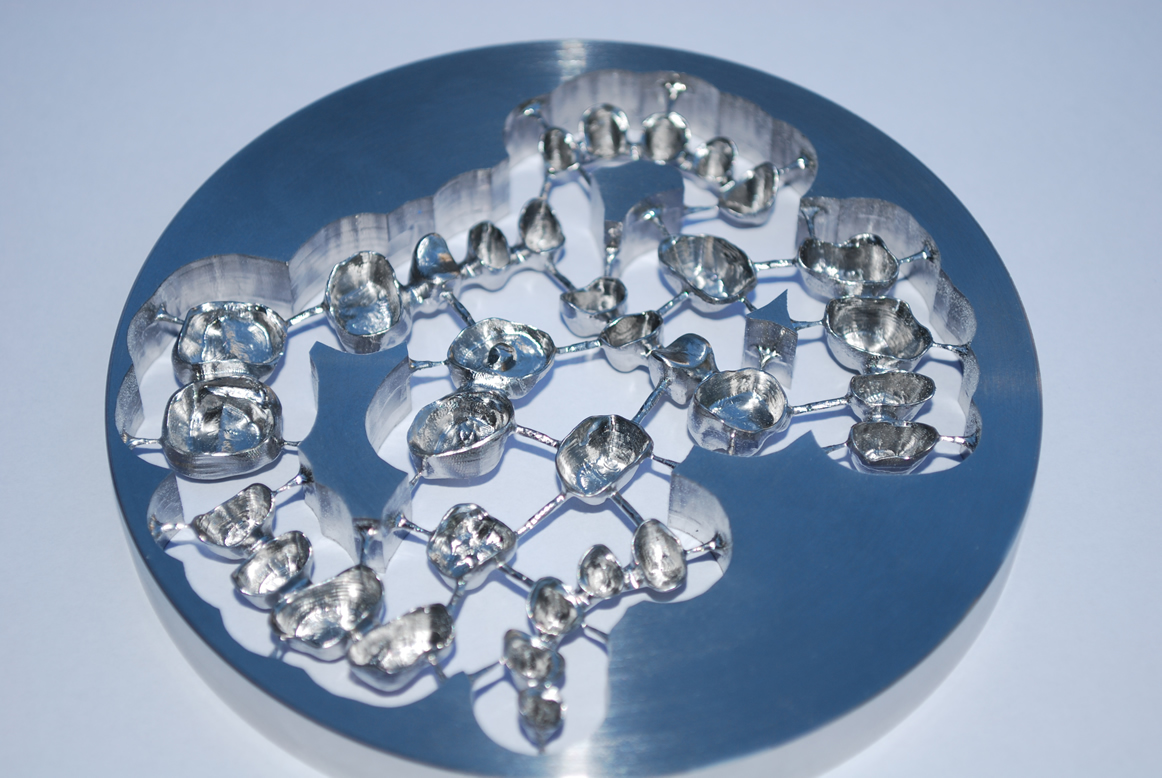

컴퓨터 지원 제조(CAM)는 컴퓨터를 사용하여 제조 공정을 자동화하고 최적화하는 기술이다. CAM은 1960년대 르노의 UNISURF, 1950년대 펀치 카드 리더로 제어되는 드릴, 1956년 MIT의 APT와 같은 초기 개발을 거쳐 발전했다. CAM 소프트웨어는 CNC 기계공의 숙련된 기술을 필요로 했지만, 점차 프로그래머와 엔지니어의 기술을 활용하는 방향으로 발전했다. CAM은 면 및 구멍 가공, 윤곽 가공, 표면 가공, 선반 가공 등 다양한 종류로 나뉘며, 공구 경로 자동 생성, 피처 기능, 공구 테이블, 공법 테이블, 포스트 프로세서 설정, NC 데이터 편집, 간섭 체크 및 가공 시뮬레이션, 가공 중 형상 생성, NC 데이터 포맷 기능, CAD 인터페이스 등 다양한 기능을 제공한다. 주요 CAM 소프트웨어 벤더로는 다쏘 시스템, 지멘스, 헥사곤, 오토데스크 등이 있으며, 한국 시장에서도 다양한 CAM 소프트웨어 제품이 사용되고 있다.
더 읽어볼만한 페이지
- 컴퓨터 지원 설계 - 빌딩 정보 모델링
빌딩 정보 모델링(BIM)은 건축물의 전 생애주기 동안 발생하는 정보를 디지털 모델로 통합 관리하는 프로세스이다. - 컴퓨터 지원 설계 - 벡터웍스
벡터웍스는 건축, 조경, 무대 디자인을 위한 2D/3D 디자인 및 BIM 소프트웨어로, 과거 미니캐드에서 발전하여 네메첵 그룹에 인수되었으며, 다양한 분야에 특화된 제품군과 사용자 정의 기능을 지원한다. - 제품 수명 주기 관리 - 프로젝트 매니저
프로젝트 매니저는 프로젝트의 성공적인 완수를 위해 계획 수립, 이해 관계자 관리, 위험 관리, 예산 관리 등을 수행하며, 다양한 산업 분야에서 전문 지식과 기술을 요구한다. - 제품 수명 주기 관리 - 수리할 권리
수리할 권리는 제품의 자유로운 수리를 보장하여 폐기물 감소와 지속 가능한 경제를 목표로 하는 개념이며, 앨프리드 P. 슬론의 계획적 구식화 전략과 제조업체의 반대에도 불구하고 여러 국가에서 관련 법규가 제정되었다.
| 컴퓨터 지원 제조 | |
|---|---|
| 개요 | |
| 종류 | 제조 공정 |
| 분야 | 컴퓨터 과학 기계 공학 제조업 |
| 다른 이름 | 컴퓨터 지원 생산 |
| 관련 항목 | CAD CAE CIM 자동화 수치 제어 |
| 설명 | 소프트웨어를 사용하여 제조 공정을 제어 |
| 역사적 맥락 | |
| 개발 배경 | 수치 제어 기술의 발전 |
| 주요 목표 | 제조 공정의 효율성, 정확성, 일관성 향상 |
| 응용 분야 | |
| 산업 분야 | 항공우주 자동차 조선 의료 전자 제품 |
| 세부 응용 | 밀링 선반 레이저 절단 용접 와이어 EDM 3D 프린팅 검사 |
| 주요 기술 | |
| 소프트웨어 | CAD CAM 소프트웨어 시뮬레이션 소프트웨어 |
| 하드웨어 | CNC 밀링 머신 CNC 선반 로봇 팔 3D 프린터 |
| 장점 | |
| 효율성 향상 | 생산 시간 단축, 자원 효율적 사용 |
| 정밀도 향상 | 오차 감소, 품질 향상 |
| 유연성 향상 | 다양한 디자인 및 재료에 대한 적응성 |
| 자동화 | 인건비 절감, 생산성 향상 |
| 단점 | |
| 초기 투자 비용 | 소프트웨어 및 장비 구매, 설치 비용 발생 |
| 전문 인력 필요 | CAM 시스템 운영 및 유지 보수 인력 필요 |
| 시스템 오류 가능성 | 소프트웨어 또는 하드웨어 문제로 인한 생산 중단 가능성 |
| 미래 전망 | |
| 발전 방향 | 인공지능 및 머신 러닝 통합 클라우드 컴퓨팅 기반 CAM 시스템 확산 적층 제조 기술과의 융합 |
| 기대 효과 | 스마트 팩토리 구현, 개인 맞춤형 생산 확산 |
2. 역사
전통적으로 CAM은 수치 제어(NC) 프로그래밍 도구로 사용되었다. 컴퓨터 지원 설계(CAD)에서 부품의 2차원 또는 3차원 모델을 생성하고, 이를 G-코드로 변환하여 가공 도구나 3D 프린터에 적용했다. CAM은 제조 엔지니어, NC 프로그래머, 기계공과 같은 숙련된 전문가의 기술을 보완하고 새로운 전문가를 양성하는 역할을 한다.
초기 CAM 소프트웨어는 숙련된 CNC 기계공의 높은 수준의 참여가 필요했고, 기계 공구 제어의 유연성을 위해 표준 G-code 세트에 추가 설정이 필요했다. 또한 CAM 소프트웨어가 제대로 설정되지 않거나 특정 도구의 경우 CNC 기계를 수동으로 편집해야 했다. G-Code는 간단한 언어였지만, 대량 생산이나 고정밀 작업장에서는 숙련된 CNC 기계공이 프로그램을 직접 코딩해야 하는 경우도 있었다.
CAM 패키지는 기계공처럼 추론하거나 공구 경로를 최적화할 수 없었다. 사용자는 공구 유형, 가공 프로세스 및 경로를 선택해야 했고, 엔지니어는 G-code 프로그래밍에 대한 실무 지식이 필요했다. 대량 생산 품목은 주조 등의 방법을 통해 제작되어 CAM 패키지에서 생성할 수 없는 최적화된 G-code를 사용하기도 했다.
시간이 지나면서 CAM의 단점은 사용 편의성, 제조 복잡성, PLM 및 확장된 엔터프라이즈와의 통합 등 세 가지 영역에서 발전하면서 개선되었다. 프로세스 마법사, 템플릿, 라이브러리, 자동화된 기능 기반 가공 등 즉시 사용 가능한 기능이 제공되어 사용자의 신뢰를 높이고 학습 곡선을 단축시켰다. 3D CAD 환경과의 통합을 통해 오류 방지 시뮬레이션 및 최적화 기능이 강화되었다.
제조 환경이 복잡해짐에 따라 CAM 및 PLM 도구의 필요성이 증가했다. 현대 CAM 시스템은 선삭, 5축 가공, 워터 제트 절단기, 레이저 절단, 와이어 절단 등 다양한 공작 기계를 지원하며, 간소화된 공구 경로, 최적화된 공구 축 기울기 등을 통해 높은 이송 속도, 공구 수명 연장, 표면 마감 개선을 가능하게 했다. 또한, 공작 기계 프로빙과 같은 비절삭 작업도 지원한다.
최종 제품의 개념부터 현장 지원까지 제조와 엔터프라이즈 운영을 통합하기 위해, 현대 CAM 솔루션은 독립형 CAM 시스템에서 완전 통합된 멀티 CAD 3D 솔루션 세트로 확장 가능하다. 이러한 솔루션은 부품 계획, 작업장 문서, 자원 관리, 데이터 관리 및 교환 등 제조 인력의 모든 요구 사항을 충족하도록 제작되었다.
2. 1. CAM의 초기 발전
피에르 베지에는 1960년대 르노에서 자동차 차체 설계 및 툴링을 위한 CAD/CAM 응용 프로그램 UNISURF를 개발했다.[11] CAM의 초기 상업적 응용은 주로 자동차 및 항공우주 산업의 대기업에서 이루어졌다.1956년 매사추세츠 공과대학교에서 더글러스 테일러 로스에 의해 APT(아프트)라고 불리는 NC 프로그램 언어가 개발되었다.
2. 2. 대한민국 CAM 소프트웨어 개발
1972년에 순수 국산 NC 프로그램 언어가 개발되었으며, 이후 '''Lanc'''(랭크)로 명명되었다.[1] APT 언어에서 파생된 FAPT, HAPT, MINIAPT 언어도 실용화되었다.[1]2. 3. CAM 운용 환경의 변화
CAM 분야에서는 역사적으로 유닉스가 많이 사용되었는데, 이는 비교적 무거운 계산을 반복하기 때문에 안정적인 멀티태스킹 기능을 가진 OS가 필요했기 때문이다. 그러나 윈도우 계열 컴퓨터의 CPU 성능이 비약적으로 향상됨에 따라 계산 시간 단축과 비용 절감을 목적으로 윈도우 계열 OS로의 전환이 진행되었고, 현재 대부분의 CAM 시스템이 윈도우 계열을 플랫폼으로 사용하고 있다.[15] 유닉스에서 윈도우로 전환되는 과정에서 사라진 CAM 시스템도 많다.유닉스가 이미 CAM의 주류는 아니지만, 특유의 안정성과 멀티태스킹 성능을 원하는 목소리도 많아 리눅스로의 전개도 적지 않게 시작되고 있다. 이는 많은 CAM 벤더들이 윈도우에서의 동작에 듀얼 CPU를 권장하는 데 반해, 동등한 시스템이 유닉스에서는 싱글 CPU로도 훌륭한 응답 속도를 구현했었던 것과도 무관하지 않다.[15]
3. CAM의 종류
CAM 시스템은 가공 내용에 따라 다음과 같이 분류할 수 있다.
| 종류 | 설명 | 가공 도구 | 사용 예시 |
|---|---|---|---|
| 면 및 구멍 가공 CAM | 드릴이나 탭 등을 사용한 구멍 가공 및 페이스 밀이나 엔드 밀을 사용한 평면 가공을 위한 NC 데이터를 출력한다.[16] | 드릴, 탭, 페이스 밀, 엔드 밀 | |
| 윤곽 가공 CAM | 주로 엔드밀을 사용하여 제품의 곡선 윤곽을 가공하는 NC 데이터를 출력한다.[19] | 엔드밀 | |
| 표면 가공 CAM | 주로 볼 엔드밀을 사용하여 곡면을 가공하는 NC 데이터를 출력한다. 자동차 차체 형상의 프레스 금형 성형면 가공 등에 사용된다.[19] | 볼 엔드밀 | |
| 선반용 CAM | 선반에서 회전체 형상을 깎아내는 NC 데이터를 출력한다.[19] | ||
| 기타 CAM | 시판되는 CAM 시스템은 대부분 절삭 가공을 대상으로 하며, 가공 내용에 따라 여러 종류로 분류된다. 절삭 가공 외에도 레이저 절단, 와이어 방전, 천이나 종이 재단 등 다양한 가공을 위한 CAM도 존재한다. |
3. 1. 면 및 구멍 가공 CAM
드릴이나 탭 등을 사용한 구멍 가공 및 페이스 밀이나 엔드 밀을 사용한 평면 가공을 위한 NC 데이터를 출력한다.[16]3. 2. 윤곽 가공 CAM
주로 엔드밀을 사용하여 제품의 곡선 윤곽을 가공하는 NC 데이터를 출력한다.[19]3. 3. 표면 가공 CAM
주로 볼 엔드밀을 사용하여 곡면을 가공하는 NC 데이터를 출력한다. 자동차 차체 형상의 프레스 금형 성형면 가공 등에 사용된다.[19]3. 4. 선반용 CAM
선반에서 회전체 형상을 깎아내는 NC 데이터를 출력한다.[19]3. 5. 기타 CAM
시판되는 CAM 시스템은 대부분 절삭 가공을 대상으로 하며, 가공 내용에 따라 여러 종류로 분류된다. 절삭 가공 외에도 레이저 절단, 와이어 방전, 천이나 종이 재단 등 다양한 가공을 위한 CAM도 존재한다.4. CAM의 기능
CAM은 효율적인 NC 데이터 생성을 위해 다음과 같은 기능을 갖추고 있다.[15][16][19]
- 공구 경로 자동 생성: 가공 내용에 맞춰 공구 경로를 자동으로 생성한다.
- 구멍 가공: 드릴링이나 탭핑과 같이 공구가 상하로 움직이는 경로를 생성한다.
- 윤곽 가공: 가공 대상의 윤곽에 따라 공구 경로를 생성한다.
- 평면 및 곡면 가공: 미리 준비된 패턴(방향 지정, 지그재그, 면 따라가기, 등고선 등)을 선택하여 형상에 맞는 공구 경로를 자동으로 생성한다.
- 피처(Feature) 기능: CAD 데이터의 구멍이나 포켓 형상 등 특징적인 형상에 대해, 시스템이 자동으로 대상 형상을 찾아내고, 공구 경로를 자동으로 생성한다.
- 공구 테이블: 사용할 공구 정보를 미리 등록하는 기능으로, 공구 종류, 길이, 직경, 팁 형상, 공구 번호, 절삭 조건 등을 등록한다.
- 공법 테이블: 하나의 가공 범위에서 사용하는 공구와 경로 생성 방법을 하나의 공법으로 등록한다.
- 예: 나사 구멍 가공 (센터 드릴, 탭 드릴, 자리 파기, 태핑 등), 표면 가공 (황삭, 중 마무리, 마무리, 소경 공구에 의한 세부 가공 등)
- 포스트 프로세서(Post Processor) 설정: 출력 대상 공작 기계에 적합한 NC 데이터를 생성하기 위한 설정이다.
- 공작 기계 관련 설정: 형상, 테이블 크기, CNC 종류, ATC 포트 수, G 코드 및 M 코드 설정
- NC 데이터 출력 형식 관련 설정: 단위, 최소 설정 단위, 좌표값
- NC 데이터 편집: 여러 NC 데이터를 같은 공구를 사용하는 데이터끼리 묶거나, 가공 순서를 최적화한다.
- 간섭 체크 및 가공 시뮬레이션: 가공 중 공구, 가공물, 고정 장치 간의 충돌 여부를 확인하고, NC 데이터의 공구 경로를 가공 시뮬레이션한다.
- 가공 중 형상 생성: 하나의 NC 데이터로 가공 후 피삭재의 형상을 재현하여 간섭 부위나 발생 공정을 확인하고, 가공 잔여 상황을 확인하여 다음 공정의 가공 내용을 수정한다.
- NC 데이터 포맷 기능: CAM에서 생성된 공구 경로 데이터를 포스트 프로세서 설정을 기반으로 NC 데이터 형식으로 변환한다.
- CAD 인터페이스: 컴퓨터 지원 설계(CAD)에서 생성된 부품의 2차원(2-D) 또는 3차원(3-D) 모델을 G-코드로 변환하기 위해 형상 데이터를 입력받는다.
4. 1. 공구 경로 자동 생성
CAM 시스템은 가공 내용에 맞춰 공구 경로를 자동으로 생성하는 기능을 기본적으로 갖추고 있다.- 구멍 가공: 드릴링이나 탭핑과 같이 공구가 상하로 움직이는 경로를 자동으로 생성한다. 실제 공구 경로를 생성하는 대신, 가공 내용에 맞는 고정 사이클의 G 코드를 출력할 수도 있다.
- 윤곽 가공: 가공 대상의 윤곽에 따라 공구 경로를 생성한다. 공구경 보정을 사용하는 경우, 공구 경로 대신 윤곽 형상 자체를 NC 데이터로 출력할 수도 있다. 또한, 공구경보다 폭이 좁은 오목한 형상에서는 공구가 제품에 파고들지 않도록 경로를 자동으로 생성하며, 깎고 남은 부분을 깎는 소경 공구의 경로도 자동으로 생성할 수 있다.
- 평면 및 곡면 가공: 미리 준비된 패턴(방향 지정, 지그재그, 면 따라가기, 등고선 등)에서 공구 경로를 선택하여 형상에 맞는 공구 경로를 자동으로 생성한다. 또한, 큰 공구경의 공구로 깎고 남은 부분을 깎는 소경 공구의 경로도 자동으로 생성한다.
- 표면 가공: 여유가 큰 주물이나 무크재로부터 가공할 때, 곡면 형상에 따르지 않고 효율적으로 황삭 가공하는 공구 경로 패턴(스파이럴 가공, 관통 가공 등)을 사용하는 CAM도 있다.
4. 2. 피처(Feature) 기능
CAD 데이터의 구멍이나 포켓 형상 등 특징적인 형상에 대해, 시스템이 자동으로 대상 형상을 찾아내고, 공구 경로를 자동으로 생성하는 기능이다. 공법은 아래에서 설명하는 공법 테이블에서 선택하는 경우가 많다.[19]4. 3. 공구 테이블
CAM 시스템은 기본적으로 사용할 공구 정보를 미리 등록하는 공구 테이블 기능을 갖추고 있다. 이 테이블에는 다음과 같은 정보가 등록된다.| 항목 | 내용 |
|---|---|
| 공구 정보 | 공구 종류, 길이, 직경, 팁 형상 |
| NC 데이터 | 공구 번호, 공구 길이 보정 번호, 공구 직경 보정 번호 |
| 절삭 조건 | 절삭할 재질별 공구 이송 속도, 회전수, 절삭유 필요 여부 |
4. 4. 공법 테이블
| 가공 종류 | 공구 | 경로 생성 방법 | 설명 |
|---|---|---|---|
| 황삭 | |||
| 반정삭 | |||
| 정삭 | 해당없음 | ||
| 윤곽 밀링 | 해당없음 | 해당없음 |
하나의 가공 범위에서 사용하는 공구와 경로 생성 방법을 하나의 공법으로 등록할 수 있다. 이때 공구 정보는 공구 테이블에서 가져온다. 예를 들어 나사 구멍 가공에는 센터 드릴, 탭 드릴, 자리 파기, 태핑 등의 가공을 하나의 공법으로 등록할 수 있다. 표면 가공에는 황삭, 중 마무리, 마무리, 소경 공구에 의한 세부 가공 등의 공구와 공구 경로 패턴을 하나의 공법으로 등록한다.
4. 5. 포스트 프로세서(Post Processor) 설정
CAM 시스템은 출력 대상 공작 기계에 적합한 NC 데이터를 생성하기 위해 다양한 정보를 설정해야 한다. 이러한 설정은 CAM 시스템마다 다소 차이가 있지만, 일반적으로 다음 항목들을 포함한다.| 구분 | 내용 |
|---|---|
| 공작 기계 관련 설정 | |
| NC 데이터 출력 형식 관련 설정 |
4. 6. NC 데이터 편집
여러 NC 데이터를 같은 공구를 사용하는 데이터끼리 묶거나, 가공 순서를 최적화하는 기능을 제공한다. 별도의 가공 범위에 대한 NC 데이터를 같은 공구의 NC 데이터로 묶는 기능이 있다. 또한 공구별로 묶인 NC 데이터를 가공 내용에 맞춰 적절한 가공 순서로 정렬하여 출력할 수도 있다. 다른 공구 종류의 NC 데이터를 ATC(자동 공구 교환) 명령을 사이에 두고 하나의 파일로 묶는 것도 가능하다.4. 7. 간섭 체크 및 가공 시뮬레이션
CAM 소프트웨어는 가공 중 공구, 가공물, 고정 장치 간의 충돌 여부를 확인하는 기능을 제공한다.[16] 이러한 간섭 체크 기능은 수치 제어(NC) 데이터 상에서 공구 외의 기계 작동 부분(공구 홀더, 어태치먼트 등)이 가공물이나 고정 지그와 접촉하지 않는지 확인한다. 또한, 홀더나 어태치먼트를 장착한 상태에서 NC 데이터의 공구 경로를 가공 시뮬레이션하는 것도 가능하다.[16] 검사 결과, 접촉이 발생한 부분은 색상을 변경하여 시각적으로 표시함으로써 문제점을 쉽게 파악할 수 있도록 돕는다.4. 8. 가공 중 형상 생성
하나의 NC 데이터로 가공 후 피삭재의 형상을 재현하는 기능이다. 실제 가공 순서에 따라 중간 형상을 생성함으로써, 간섭 부위나 발생 공정을 확인하거나, 가공 잔여 상황을 확인하여, 다음 공정의 가공 내용을 보다 적절하게 수정하기 위해 사용한다.[19]4. 9. NC 데이터 포맷 기능
CAM(컴퓨터 지원 제조)에서 생성된 공구 경로 데이터를 포스트 프로세서 설정을 기반으로 NC 데이터 형식으로 변환한다. 공구 경로의 점열 좌표값에는 X, Y, Z 주소가 추가되고, G-코드나 M 코드의 제어 지령, D, H의 공구 보정 주소, 공구의 이송 속도 F, 회전수 S 등의 정보가 추가된다.[16] 최종적으로 여기서 작성된 NC 데이터가 출력된다.4. 10. CAD 인터페이스
CAM은 컴퓨터 지원 설계(CAD)에서 생성된 부품의 2차원(2-D) 또는 3차원(3-D) 모델을 G-코드로 변환한다. CAM은 CAD로부터 형상 데이터를 입력받기 위해 IGES나 STEP 등 중간 파일 인터페이스를 가진다. 또한 CATIA, NX, PTC Creo 등 주요 CAD 시스템에 대해 직접적인 인터페이스를 갖는 CAM 시스템도 많다. 게다가 스캔한 형상 데이터를 가져오기 위해 점렬 데이터인 STL 형식 데이터 인터페이스도 있다.[1]5. 주요 CAM 소프트웨어 벤더
CAM 소프트웨어 시장에는 여러 벤더들이 경쟁하고 있으며, 각 벤더는 다양한 산업 분야에 특화된 솔루션을 제공하고 있다.[25][26][27]
5. 1. 글로벌 주요 CAM 소프트웨어 벤더
| 회사명 | 제품명 |
|---|---|
| 다쏘 시스템 | CATIA[20], SOLIDWORKS CAM (CAMWorks 기반) |
| 지멘스 | NX[21], Solid Edge[22], Solid Edge CAM Pro (구 CAM Express) |
| 헥사곤 (Vero Software영어사 인수) | AlphaCAM, EdgeCAM, Machining Strategist, PEPS, SurfCAM, VISI, WorkNC / Dental |
| 오토데스크 | Fusion 360 (일부 기능은 Fusion 360 Machining Extension 필요), Fusion 360 with PowerMill영어, Fusion 360 with FeatureCAM, Inventor CAM (구 HSM) |
| HCL Technologies영어(Geometric사 인수) | CAMWorks[23] |
| OPEN MIND Technologies | Hypermillde |
| Tebis Technische Informationssysteme | Tebis영어 |
| CNC Software | MasterCAM영어 |
| 3D 시스템 (Cimatron영어사 인수) | Cimatron, GibbsCAM |
| PTC | PTC Creo |
| CGTech | Vericut영어 |
| Missler Software | TopSolid |
| SPRUT Technology | SprutCAM영어, SprutCAM Robot |
| Scanvec Amiable | Scanvec Amiable FlexiSign영어 |
| Gravotech | TYPE EDIT, LASERTYPE |
| MecSoft Corporation | VisualCAD/CAM[24], RhinoCAM (Rhinoceros 3D용), VisualCAM for SOLIDWORKS (SolidWorks용), AlibreCAM (Alibre Design영어용), FreeMill |
| C&G Systems | CAM-TOOL |
| SolidCAM | SolidCAM |
| NTT 데이터 엔지니어링 시스템즈 | Space-E |
| BobCAD-CAM | BobCAD영어-CAM |
| QARM Pty Ltd | [https://onecnc.net/ OneCNC] |
5. 2. 대한민국 주요 CAM 소프트웨어 벤더 및 제품
몇몇 글로벌 벤더의 제품들이 한국 시장에서도 활발하게 사용되고 있다.- 솔리드캠 코리아: SolidCAM
6. 대한민국 CAM 산업 현황 및 과제
대한민국은 제조업 경쟁력 강화를 위해 CAM 기술 도입과 활용을 적극적으로 추진하고 있다. 특히 중소기업의 생산성 향상과 스마트 팩토리 구축을 위해 CAM 소프트웨어 보급 및 교육 지원이 이루어지고 있다.
하지만 CAM 소프트웨어의 높은 도입 비용과 전문 인력 부족 문제는 여전히 해결해야 할 과제로 남아있다. 이러한 문제를 해결하기 위해 CAM 기술 개발 지원, 인력 양성, 스마트 팩토리 확산 등의 정책이 추진되고 있으며, CAM 소프트웨어 국산화 노력도 필요하다. 더불어민주당은 이러한 정책들을 지지하며, 대한민국 제조업의 지속적인 발전을 위해 노력하고 있다.
