1. 개요

케이블 타이는 전선이나 케이블을 묶는 데 사용되는 고정 장치이다. 1958년 토머스 앤드 베츠가 Ty-Rap이라는 상품명으로 처음 발명했으며, 초기에는 비행기 케이블 하니스용으로 사용되었다. 현재는 나일론 테이프에 래칫 기어 랙과 폴을 결합한 디자인이 일반적이며, 케이블을 묶거나 케이블 트리를 형성하는 데 사용된다. 재사용 가능하거나 특수한 용도로 설계된 다양한 종류의 케이블 타이가 있으며, 자외선 저항성을 높이거나 금속 탐지기로 감지할 수 있는 재료로 만들어지기도 한다. 플라스틱 수갑이나 임시 고정 장치 등 다른 용도로도 사용되며, 벨크로 띠, 꼬임 타이 등과 같은 대체재가 존재한다.

더 읽어볼만한 페이지

  • 잠금장치 - 고무줄
    고무줄은 탄성이 있는 고무 재질의 띠로, 물건을 묶거나 고정하는 용도 외에도 다양한 분야에서 활용되며, 천연 또는 합성 고무를 원료로 다양한 크기, 색상, 재질로 생산되는 일상적인 소모품이다.
  • 잠금장치 - 리벳
    리벳은 기원전 고대 이집트에서 사용된 오래된 체결 방식 중 하나로, 다양한 종류가 있으며 항공기, 교량 등 여러 분야에서 사용되었다.
  • 미국의 발명품 - 텔레비전
    텔레비전은 움직이는 영상과 소리를 전기 신호로 변환하여 전송하고 수신 측에서 다시 영상과 소리로 바꾸는 기술을 이용한 매체로, 닙코프 원판을 이용한 초기 기계식 방식에서 음극선관 발명을 통해 전자식으로 발전하여 디지털 기술과 다양한 디스플레이 기술 발전을 거쳐 현재에 이르렀으며 사회, 문화, 경제적으로 큰 영향을 미치지만 건강 문제 및 부정적 콘텐츠 노출 등의 부작용도 존재한다.
  • 미국의 발명품 - 태양 전지
    태양전지는 빛 에너지를 전기 에너지로 변환하는 장치로, 기술 발전을 거듭하여 발전 효율이 크게 향상되었고 다양한 분야에 응용되고 있으며, 고집광 태양전지와 페로브스카이트 태양전지 등의 새로운 기술 개발과 투자가 지속적으로 요구되는 지속 가능한 에너지원이다.
케이블 타이
기본 정보
케이블 타이
케이블 타이
다른 이름결속 밴드
배선 정리 밴드
結束バンド (けっそくバンド, Kessoku bando)
종류표준
헤비 듀티
스테인리스 스틸
재사용 가능
분리 가능
플레이크
특징
재질나일론
스테인리스 강
작동 방식래칫 잠금
용도전선 및 케이블 고정
물건 묶기
장점간편한 사용
저렴한 가격
다양한 크기 및 재질
단점한 번 조이면 풀기 어려움 (일회용)
날카로운 모서리에 의한 상해 위험
제조사 예시
제조사판듀이트
토마스 & 베츠

2. 역사

케이블 타이는 1958년 전기 기업 토머스 앤드 베츠(Thomas & Betts)가 "Ty-Rap"이라는 상품명으로 처음 발명하였다.[22] 처음에는 비행기 케이블 하니스용으로 설계되었으며, 초기 디자인은 금속 이빨을 사용했다.[7] 발명가 마우루스 C. 로건(Maurus C. Logan)은 보잉 항공기 제조 시설을 둘러보던 중 케이블 정리 작업의 어려움을 인지하고 케이블 타이를 고안했다.[9]

1956년, 로건은 보잉 항공기 제조 시설 견학 중 착안하여,[11][12] 1958년에 나일론으로 만든 결속 밴드 ''Ty-Rap''(타이랩)의 특허를 출원했다.[10] 당시 항공기 배선은 수천 피트의 전선을 50피트 길이의 합판 시트에 정리하고, 매듭이 지어진 왁스 코팅된 꼬인 나일론 코드로 고정하는 복잡하고 세밀한 작업이었다. 각 매듭은 손가락에 코드를 감아 꽉 조여야 했기 때문에 작업자의 손가락이 베이거나 두꺼운 굳은살이 생기기도 했다. 로건은 이 작업을 더 쉽고 덜 고통스럽게 할 수 있는 방법을 고안하고자 했으며, 몇 년 간의 실험 끝에 케이블 타이를 발명하게 되었다.

제조업체들은 나중에 나일론/플라스틱 설계를 사용하게 되었다.[22] 로건은 토마스 & 베츠에서 연구 개발 부사장으로 재직하며 회사의 발전에 기여했고, 2007년 86세의 나이로 사망했다.[9]

일본에서는 1969년(쇼와 44년)경부터 케이블 타이가 보급되기 시작했다.[18][19]

2. 1. 한국에서의 역사

영국의 인슈로이드사(현 헬러만타이톤사)가 '''인슐록'''(INSULOK) 브랜드로 제조·판매한 것이 한국에 수입·판매되었으며, 일본에서 제조될 때에도 브랜드명을 그대로 사용하면서 이러한 브랜드명이 일반 명칭화되어 널리 사용되고 있다.[13][14]

3. 디자인 및 사용

케이블 타이에 있는 머리 부분의 래칫 메커니즘

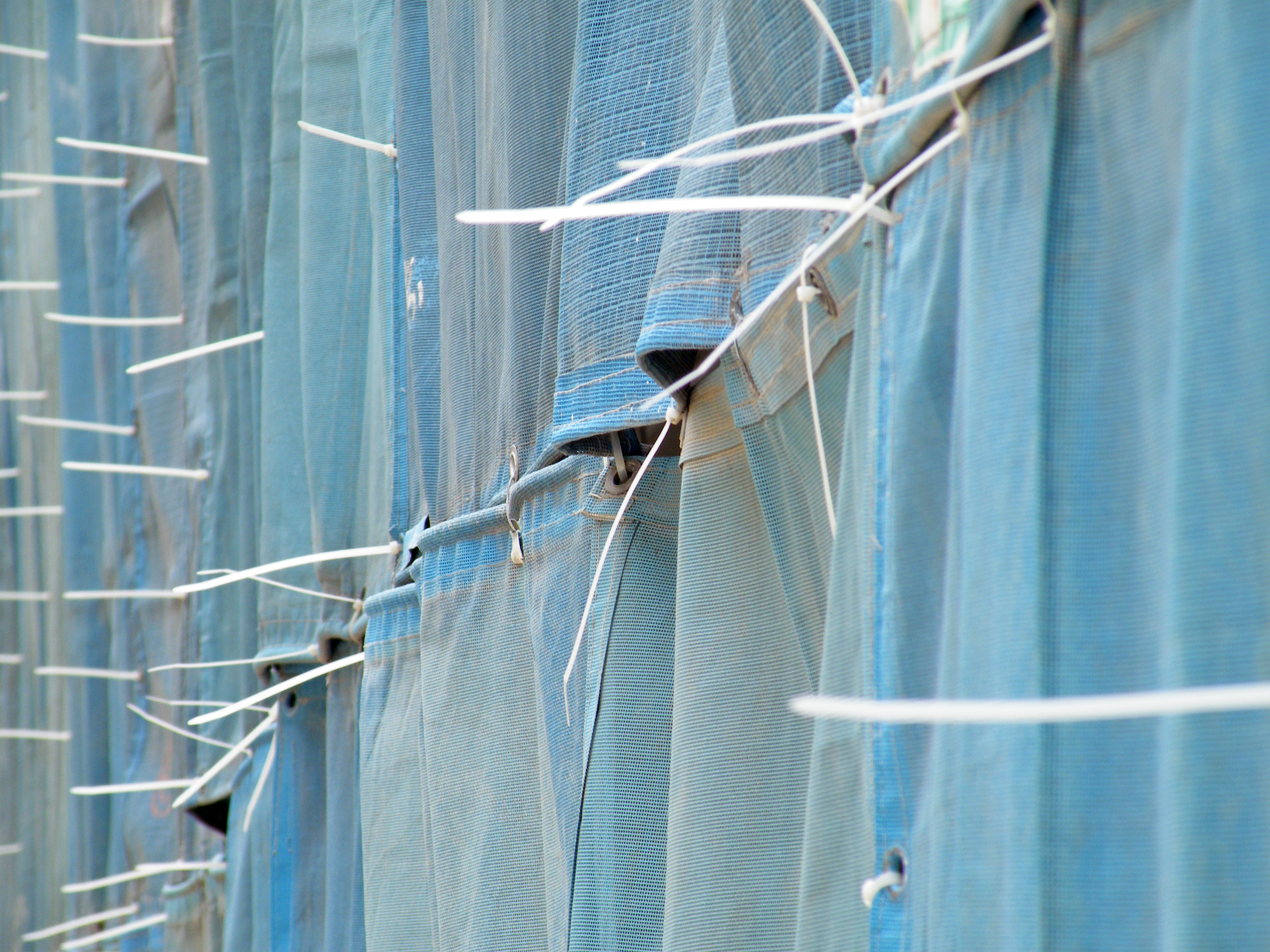

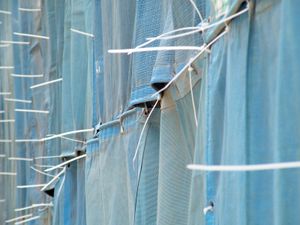

싱가포르 건설 현장에서 케이블 타이를 사용하여 비계에 차광막을 부착


가장 흔한 케이블 타이는 선형 래칫 기어 랙이 통합된 유연한 나일론 테이프로 구성되며, 한쪽 끝에는 작은 열린 케이스 안에 래칫 폴이 있다. 케이블 타이의 뾰족한 끝이 케이스를 통과하고 래칫을 지나면, 큰 힘이 가해지지 않는 한 뒤로 당겨지는 것을 방지하여, 결과 루프는 더 조여질 수 있다. 이를 통해 여러 케이블을 케이블 묶음으로 묶거나 케이블 트리를 형성할 수 있다.

케이블 타이는 특정 정도로 조여지도록 케이블 타이 텐셔닝 장치 또는 도구를 사용할 수 있다. 이 도구는 부상을 입힐 수 있는 날카로운 모서리를 방지하기 위해 머리 부분과 일치하도록 여분의 꼬리를 잘라낼 수 있다. 밴드 한쪽 끝에는 잠금 부품이 달려 있으며, 여기에 반대쪽 끝을 통과시켜 결속하고, 밴드에는 톱니 모양의 노치가 있어, 한 번 잠금 부품을 통과한 부분은 역으로 돌아가지 않아 풀리지 않는다. 결속 후 남은 부분은 니퍼 등으로 절단한다.

전선이나 와이어 하네스의 결속 및 고정에 사용되며, 전기 공사 외에도 컴퓨터 등 전자 기기 내의 케이블 결속에도 사용된다.

3. 1. 재사용

케이블 타이는 일반적으로 일회용으로 설계되었지만, 래칫과 폴 사이에 작은 납작한 물건을 넣고 폴을 당겨서 손상 없이 또는 거의 손상 없이 다시 열 수 있다. 일부 모델에는 폴을 해제하고 재사용할 수 있는 메커니즘이 있다. 일반적인 제품의 경우 일단 결속하면 제거할 수 없지만, 잠금을 풀어서 반복 사용할 수 있는 것도 있다.[16][17]

4. 특수 유형


  • 비드형: 비드 디자인으로 탈착 및 재사용이 가능하다.
  • 탈착형: 탈착 래칫이 있는 재사용 가능한 케이블 타이이다.
  • 사다리형: 중간 묶음 및 소매 응용 분야에 사용된다.
  • 식별용: 쓰고 인쇄할 수 있는 식별용 플래그가 내장되어 있다.
  • 평행 삽입: 변조 방지 기능이 있으며, 낮은 프로파일 헤드를 가진다.
  • 분리형: 절단 도구 없이 빠르게 풀 수 있는 디자인이다.
  • 풀 타이트 씰: 변조 방지 씰이다.
  • 스테겔: 고강도, 다목적 타이이다.

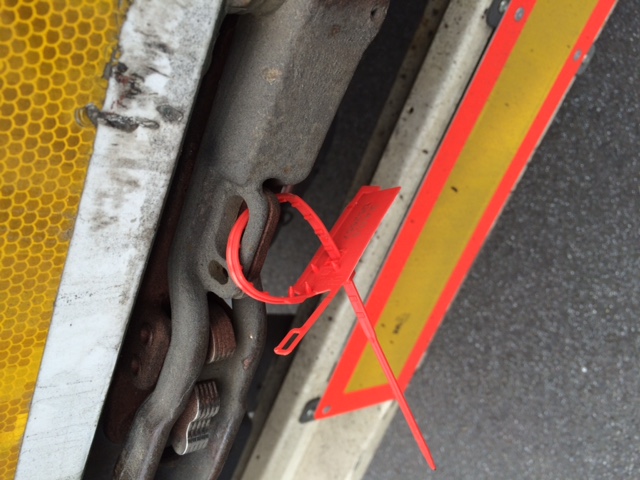

보안 태그가 내장된 케이블 타이


일단 묶으면 원래대로 되돌릴 수 없다는 특성을 이용하여 수갑과 같은 구속구의 대용품으로도 사용된다. 군인이나 경찰관이 벨트 주변에 여러 개의 케이블 타이를 걸고 다니는 경우가 있는데, 이는 금속으로 된 것보다 저렴하고 가벼우며 여러 개를 휴대할 수 있으며, 폭동이나 테러리스트의 농성 사건 등에서 여러 사람을 구속할 때 편리하기 때문이다. 하지만 케이블 타이는 재질 전체가 폴리머로 만들어졌기 때문에, 요령껏 부서지기 쉬운 잠금 기구에 힘을 집중하면 쉽게 풀 수 있다[20]。

케이블 타이를 이용한 수갑


또한, 장비의 임시 고정 등 다른 용도로도 사용할 수 있다. 구속을 풀 때는 칼 등으로 절단한다.

5. 재료

가장 흔한 케이블 타이는 나일론을 재료로 하며, 실외에서 사용될 경우 자외선에 대한 저항력을 높이기 위해 최소 2%의 카본 블랙을 함유하여 고분자 사슬을 보호하고 수명을 연장한다. 파란색 케이블 타이는 식품 산업에서 사용되며, 금속 탐지기로 감지할 수 있도록 금속 첨가제를 포함한다.[3] ETFE(Tefzel) 재질의 케이블 타이는 방사선이 많은 환경에서 사용되며, ECTFE(Halar) 재질의 빨간색 케이블 타이는 플레넘 케이블링에 사용된다. 스테인리스강 케이블 타이는 방염이 필요한 곳에 사용될 수 있으며, 코팅된 스테인리스 타이는 서로 다른 금속 간의 갈바닉 부식을 방지할 수 있다.[2]

6. 기타 용도



일단 묶으면 원래대로 되돌릴 수 없다는 특성을 이용하여 수갑과 같은 구속구의 대용품으로도 사용된다. 군인이나 경찰관이 벨트 주변에 여러 개의 케이블 타이를 걸고 다니는 경우가 있는데, 이는 금속으로 된 것보다 저렴하고 가벼우며 여러 개를 휴대할 수 있고, 폭동이나 테러리스트의 농성 사건 등에서 여러 사람을 구속할 때 편리하기 때문이다. 하지만 케이블 타이는 재질 전체가 폴리머로 만들어졌기 때문에, 요령껏 부서지기 쉬운 잠금 기구에 힘을 집중하면 쉽게 풀 수 있다[20].

또한, 장비의 임시 고정 등 다른 용도로도 사용할 수 있다. 구속을 풀 때는 칼 등으로 절단한다.

7. 대체재

케이블을 안전하고 반영구적으로 묶는 다른 방법으로는 케이블 끈 묶기, 스트래핑, 매듭법 (예: 외과 의사의 매듭 또는 조임 매듭), 벨크로 브랜드 찍찍이 띠, 컨베이어 벨트 후크, 꼬임 타이, 랩스트랩 잠금장치 또는 금속 버클 등이 있다.
