펜티엄 듀얼 코어
기본 정보
펜티엄 듀얼 코어 E2140
펜티엄 듀얼 코어 E2140
제조업체인텔
생산 시작2006년
생산 종료2010년
지원 상태지원 중단
성능
최저 속도1.3 GHz
최고 속도3.4 GHz
FSB 최저 속도533 MHz
FSB 최고 속도1066 MHz
기술 사양
최소 공정45 nm
최대 공정65 nm
트랜지스터 수3억 7600만 ~ 4억 1000만 개
명령어 집합MMX, SSE, SSE2, SSE3, SSSE3, x86-64, VT-x(일부)
마이크로아키텍처
마이크로아키텍처Core, Penryn, Nehalem
코어 수1, 2
스레드 수2, 4
코드네임Allendale-1M, Wolfdale, Clarkdale, Merom-1M, Penryn
코어Yonah, Merom-2M, Allendale, Wolfdale-3M, Conroe, Wolfdale, Sandybridge, Ivybridge, Haswell, Skylake, Kabylake
소켓
소켓LGA 775, Socket M, Socket P, LGA1156, LGA1155, LGA1150, LGA1151
제품 계보
이전 프로세서Pentium M(모바일), Pentium 4(데스크톱), Pentium Extreme Edition
다음 프로세서Pentium (2009)

2. 프로세서 코어

펜티엄 듀얼 코어는 데스크톱 및 모바일용으로 다양한 코어 아키텍처를 기반으로 출시되었다. 2006년 인텔은 펜티엄 상표를 다시 시장에 출시하면서, 싱글 코어 Conroe-L 기반이지만 1MB 캐시를 갖춘 저가형 코어 마이크로아키텍처 프로세서의 명칭으로 사용하려 했다.[1] 그러나 싱글 코어 Conroe-L은 셀러론과 구별하기 어렵다고 판단되어 듀얼 코어 중앙 처리 장치(CPU)로 대체되었고, 제품군 이름에 "듀얼 코어"가 추가되었다.

인텔 펜티엄 듀얼 코어 프로세서 제품군
원래 로고리브랜딩된 로고데스크탑노트북
코드명코어출시일코드명코어출시일
--앨런데일
울프데일		듀얼 (65 nm)
듀얼 (45 nm)		2007년 6월
2008년 8월		요나
메롬
페린		듀얼 (65 nm)
듀얼 (65 nm)
듀얼 (45 nm)		2007년 1월
2007년 11월
2008년 12월
인텔 펜티엄 듀얼 코어 프로세서 목록



초기에는 데스크톱용 제품만 있었지만, 이후 모바일용 제품도 출시되었다. 2010년에는 네할렘 마이크로아키텍처 기반 펜티엄 G6950 출시와 함께, 기존 제품군에서 "Dual-Core" 표기가 사라지고 단순히 "펜티엄"으로 변경되었다.

펜티엄 DC라는 약칭은 펜티엄 D와 혼동될 수 있는데, 펜티엄 D는 넷버스트 마이크로아키텍처 기반이고 펜티엄 듀얼 코어는 코어 마이크로아키텍처 기반으로 서로 다른 제품이다.

2. 1. 데스크톱용

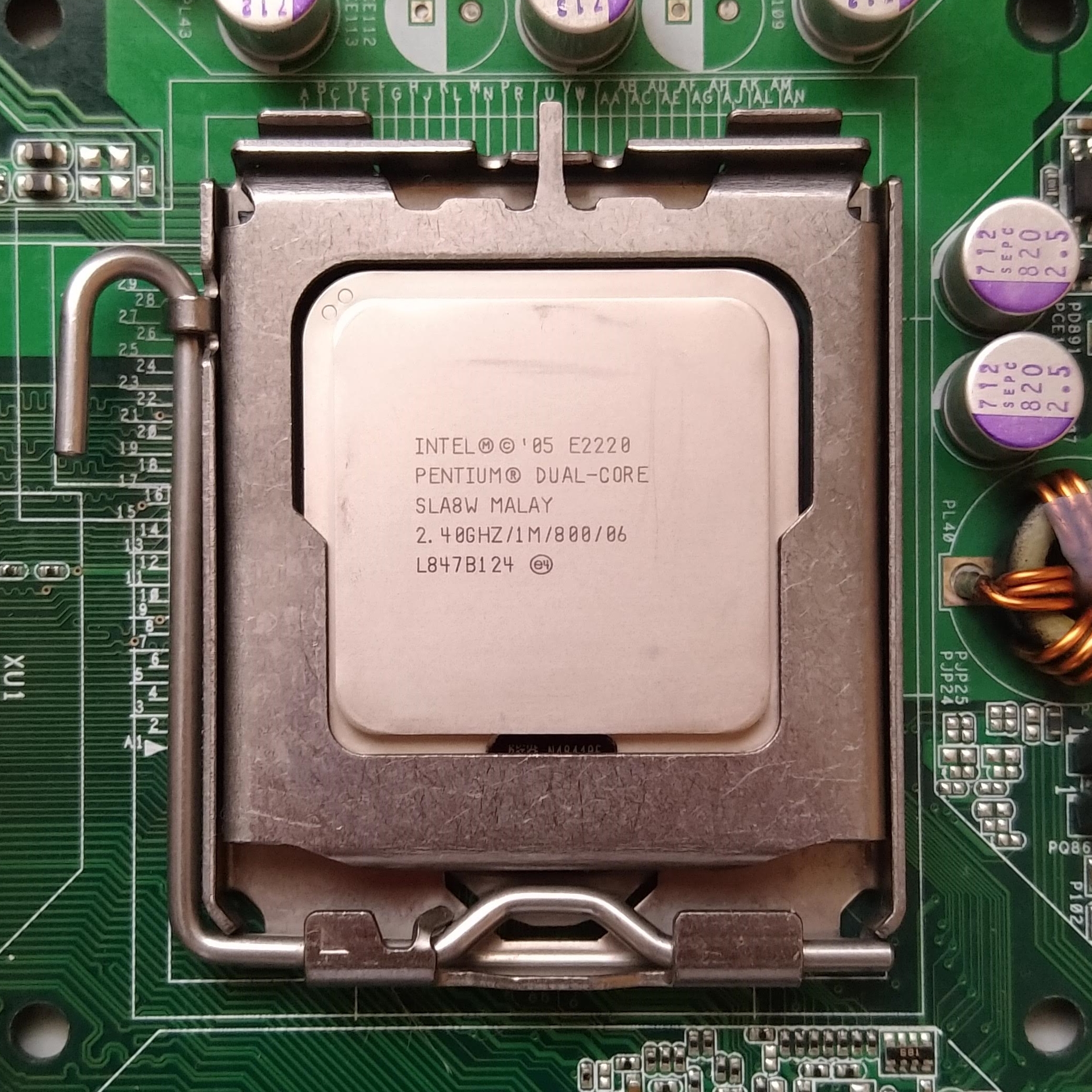

인텔 펜티엄 E2220 @ 2.40GHz (Allendale) 설치됨


2007년 6월 3일, 인텔은 펜티엄 E2140 및 E2160 프로세서를 출시했다.[5] 이들은 인텔 64를 지원하며, Allendale 코어와 코어 마이크로아키텍처를 기반으로 한다. 코어 2 듀오 E4300 프로세서와 유사하지만, L2 캐시 용량이 1MB로 줄었다.[2] 두 프로세서 모두 800MHz의 FSB를 가졌다. 이들은 Conroe-L 싱글 코어 시리즈보다 높은 예산 시장을 목표로 했으며, 펜티엄 브랜드는 주류 또는 프리미엄 브랜드에서 예산 부문으로 변경되었다.[6] 이 CPU들은 오버클럭이 매우 용이한 것으로 알려졌다.[7]

2008년 8월 31일에는 45nm 공정의 E5200 모델이 출시되었다. E5200은 65nm E21xx 시리즈보다 더 큰 2MB L2 캐시와 2.5GHz 클럭 속도를 갖추었다. E5200 모델 또한 오버클럭이 매우 잘 되는 프로세서로, 많은 사용자들이 기본 쿨러만으로도 3.75GHz 이상의 클럭 속도를 달성했다. 인텔은 중국 시장 전용으로 배수락 해제 기능을 갖춘 E6500K 모델을 출시하기도 했다.

2. 1. 1. 콘로(Conroe, 65nm)

2006년에 출시된 펜티엄 듀얼 코어의 첫 번째 아키텍처이다. 코어 2 듀오 시리즈의 하위 제품군으로, L2 캐시가 1MB로 줄었다. E2140()부터 E2200()까지 출시되었다.

65nm 공정 규칙으로 제조되었으며, 코어 2 듀오 E4000 계열에서 L2 캐시 용량을 절반인 1MB로 줄인 것에 해당한다.

프로세서 넘버동작 주파수코어 수FSBL2 캐시Intel 64VT 지원소켓TDP
E2220 (200x12)2코어800MHz1MB○×LGA77565W
E2200 (200x11)
E2180 (200x10)
E2160 (200x9)
E2140 (200x8)


2. 1. 2. 앨런데일(Allendale, 65nm)

Allendale영어은 2007년 6월 3일에 출시된 펜티엄 듀얼 코어 E2140, E2160 모델의 코드명이다. E2180 모델은 2007년 9월 3일에 출시되었다. 이 프로세서들은 인텔 64 확장을 지원하며, 64비트 앨런데일 코어와 코어 마이크로아키텍처를 기반으로 한다.[5] L2 캐시는 1MB로, 코어 2 듀오 E4300 프로세서와 유사하지만 L2 캐시 용량(2MB)에 차이가 있다.[2] 두 프로세서 모두 800MHz의 프론트 사이드 버스(FSB)를 가진다. 콘로-L 싱글 코어 시리즈보다 높은 예산 시장을 목표로 했으며, 펜티엄 브랜드는 주류 또는 프리미엄 브랜드에서 예산 부문으로 변경되었다.[6]

이 CPU들은 오버클럭이 매우 용이한 것으로 알려져 있다.[7]

65nm 공정 규칙으로 제조된 1세대 펜티엄 듀얼 코어는 Core 2 Duo E4000 계열의 L2 캐시 용량을 절반인 1MB로 줄인 콘로-1M (Conroe-1M영어), Allendale-1M영어 (앨런데일-1M)이 해당된다.

프로세서 넘버동작 주파수코어 수FSBL2 캐시Intel 64VT 지원TXT 지원소켓TDP
E22202.40GHz (200x12)2코어800MHz1MB○×LGA77565W
E22002.20GHz (200x11)
E21802.00GHz (200x10)
E21601.80GHz (200x9)
E21401.60GHz (200x8)


2. 1. 3. 울프데일(Wolfdale, 45nm)

2008년 8월 31일, 인텔은 울프데일 코어 기반 펜티엄 듀얼 코어 CPU인 E5200을 출시하였다. E5200은 65nm 공정의 콘로 펜티엄 듀얼코어 E21xx 시리즈보다 향상된 아키텍처를 가지고 있으며, 2MB의 L2 캐시와 2.5GHz의 클럭 속도를 제공한다. E5xxx 시리즈에 이어 2009년에는 FSB 1066MHz를 지원하는 E6xxx 시리즈도 출시되었다.

E5000 제품군은 다른 울프데일 기반의 코어 2 프로세서와 달리 SSE4.1 명령어 세트가 제외되었다.[1] 45nm 공정으로 제조된 E5200은 기본 인텔 쿨러만으로도 3.75GHz 이상의 클럭 속도를 달성할 정도로 높은 오버클럭 잠재력을 가진 것으로 알려져 있다.[2] 인텔은 중국 시장 전용으로 배수락이 해제된 E6500K 모델을 출시하기도 했다.[2]

2. 1. 4. 샌디브릿지 (Sandy Bridge, 32nm)

인텔 펜티엄 듀얼 코어는 2011년에 출시된 32nm 공정 기반의 샌디브릿지 아키텍처를 사용하여 모바일 버전과 데스크톱 버전으로 출시되었다. G560, G620, G840, G850 등이 있다.

2. 1. 5. 아이비브릿지 (Ivy Bridge, 22nm)

인텔 펜티엄 듀얼 코어 아이비브리지 기반 데스크톱 버전으로는 G2130, G2120 등이 있고, 모바일 버전으로는 2117U, 2020M 등이 있다. 2012년 3분기에 출시될 예정이었으나, 2013년 1월 이후로 출시가 미루어졌다.[9][10]

2. 1. 6. 하스웰 (Haswell, 22nm)

2013년 9월, 인텔은 하스웰 기반 펜티엄 듀얼 코어 G3430, G3420, G3220 모델을 출시했다.[1] 2014년 5월에는 코어 i3/i5/i7과 함께 하스웰 리프레시 프로세서인 펜티엄 하스웰 리프레시 G3440 (3.3 GHz)을 출시했다.[1] 같은 해 7월, 인텔은 펜티엄 브랜드 출시 20주년을 기념하여 배수락이 해제된 G3258을 출시했다.[1] G3258은 다른 시리즈와 달리 DDR3-1333까지만 지원하며, 기본 클럭은 3.2 GHz이다.[1]

2. 1. 7. 스카이레이크 (Skylake, 14nm)

2015년 10월에 출시되었으며, 데스크톱 버전으로는 G4400, G4500, G4520이 있고, 저전력 버전으로는 G4400T, G4500T 등이 있다. DDR4를 지원한다.

2. 1. 8. 카비레이크 (Kaby Lake, 14nm)

2017년에 출시된 카비레이크 펜티엄은 G4560, G4600, G4620 등이 있으며, 하이퍼스레딩(2코어 4스레드)을 지원하여 가격 대 성능 비율이 좋아졌다.[1] 발열, 전력 소모의 효율이 상당히 뛰어나, 데스크톱용 G4560을 그대로 넣은 노트북도 판매되고 있다.[1]

2. 2. 모바일용

펜티엄 듀얼 코어 모바일 프로세서는 2006년부터 인텔에서 출시한 노트북용 CPU이다. 요나(Yonah), 메롬(Merom-2M), 펜린(Penryn-3M) 코어 기반의 제품들이 있으며, 각 세대별로 성능 및 기능 개선이 이루어졌다.

  • 요나(Yonah, 65nm): 2006년 1월 출시. 코어 듀오 T2050 기반, L2 캐시 1MB, FSB 533MHz. VT 지원, 인텔 64 비활성화.[2]
  • 메롬(Merom-2M, 65nm): 2007년 출시. L2 캐시 1MB, FSB 533-667MHz. 소켓 P 사용, TDP 소폭 증가.
  • 펜린(Penryn-3M, 45nm): 2008년 출시. FSB 800MHz, 저전압. 인텔 트러스트된 실행 기술 미지원.

2. 2. 1. 요나(Yonah, 65nm)

2006년 1월에 출시된 노트북 프로세서로, '''펜티엄 M (요나 코어)'''라고도 불린다. 코어 듀오 T2050에 기반을 두었으며, L2 캐시는 1MB, FSB는 533MHz이다.[2] T2060, T2080, T2130 모델이 출시되었다.[2]

인텔 64는 비활성화되어 있지만, VT에 대응한다.

  • 듀얼 코어
  • 공정: 65nm
  • 프로세싱 다이 크기: 90mm2
  • 트랜지스터 수: 1억 5100만 개
  • FSB: 533 MHz (MT/s)
  • L2 캐시: 1 MB
  • MMX, SSE, SSE2, SSE3, SSSE3, XD 비트
  • 확장된 인텔 스피드스텝 기술
  • 소켓: 소켓 M


프로세서 번호작동 주파수코어 수FSBL2 캐시인텔 64VT 대응소켓TDP출시 시기
T21301.86 GHz (133x14)2533 MHz
(533 MT/s)		1MB×○소켓 M31W'07Q2
T20801.73 GHz (133x13)
T20601.60 GHz (133x12)'07Q1


2. 2. 2. 메롬(Merom-2M, 65nm)

메롬-2M은 앨런데일 프로세서의 모바일 버전으로 2007년에 출시되었으며, L2 캐시는 1MB이다. T23xx 프로세서에서는 FSB가 533 MT/s를 지원했고, T3xxx 펜티엄 프로세서에서는 버스 클럭이 667 MT/s로 향상되었다.

트랜지스터 수와 다이 크기가 증가하여 TDP가 약간 증가했고, 소켓도 소켓 P로 변경되었다. 제품명에서 Dual-Core가 빠지고, 인텔 펜티엄으로 변경되었다.

  • 듀얼 코어
  • 공정: 65 nm
  • 프로세싱 다이 크기: 143mm2
  • 트랜지스터 수: 2억 9100만 개
  • FSB: 533 - 667 MHz (MT/s)
  • L2 캐시: 1 MB
  • MMX, SSE, SSE2, SSE3, SSSE3, Intel 64, XD bit
  • 소켓: 소켓 P (PPGA 478)


프로세서 넘버동작 주파수코어 수FSBL2 캐시Intel 64VT 지원소켓TDP출시 시기
T34002.16 GHz (166x13)2코어667MHz1MB○×소켓 P35W'08Q4
T32002.00 GHz (166x12)667MHz'08Q4
T24102.00 GHz (133x15)533MHz'08Q3
T23901.86 GHz (133x14)533MHz'08Q2
T23701.73 GHz (133x13)533MHz'08Q1
T23301.60 GHz (133x12)533MHz'07Q4
T23101.46 GHz (133x11)533MHz'07Q4


2. 2. 3. 펜린(Penryn-3M, 45nm)

Penryn-3M영어은 메롬의 후속으로 2008년에 출시된 45nm 공정 기반의 아키텍처이다. FSB는 667MHz에서 800MHz로 증가했고 전압은 낮아졌다. 인텔은 2008년 12월에 최초의 펜린 기반 펜티엄 듀얼 코어인 T4200을 출시했다. 이후, 펜린 기반의 모바일 펜티엄 T4000, SU2000, SU4000 프로세서가 펜티엄으로 판매되었다.

이 세대까지는 인텔 트러스트된 실행 기술 (Intel TXT)을 지원하지 않는다.

  • 듀얼 코어 / 싱글 코어
  • 공정: 45 nm
  • 프로세싱 다이 크기: 107mm2
  • 트랜지스터 수: 4억 1000만 개
  • FSB: 800 MHz (MT/s)
  • L2 캐시: 1 MB
  • MMX, SSE, SSE2, SSE3, SSSE3, 인텔 64, XD bit
  • 소켓: 소켓 P (µFC-BGA 956은 온보드)


프로세서 넘버동작 주파수코어 수FSBL2 캐시Intel64VT 지원소켓TDP출시 시기비고
T45002.30 GHz (200x11.5)2코어800MHz1MB○×소켓 P35W'10Q4OEM
T44002.20 GHz (200x11)'09Q4
T43002.10 GHz (200x10.5)'10Q1
T42002.00 GHz (200x10)
SU41001.30 GHz (200x6.5)2MB온보드
(µFC-BGA 956)		10W'09Q3
SU27001코어'09Q2


3. 펜티엄 D와의 비교

''펜티엄''이라는 이름을 사용하지만, 데스크톱용 펜티엄 듀얼 코어는 코어 마이크로아키텍처를 기반으로 한다. 이는 펜티엄 D가 펜티엄 4에서 처음 도입된 넷버스트 마이크로아키텍처를 기반으로 하는 것과 대조적이다. 펜티엄 듀얼 코어는 1MB 또는 2MB의 공유 L2 캐시를 가지는 반면, 펜티엄 D 프로세서는 2MB 또는 4MB의 비공유 L2 캐시를 가진다.[1]

최고 클럭 속도에서도 펜티엄 D는 3.73 GHz인 반면, 펜티엄 듀얼 코어는 3.2 GHz이다. 또한 펜티엄 듀얼 코어 프로세서의 TDP는 65W에 불과하지만, 펜티엄 D는 95W에서 130W 사이이다. 펜티엄 듀얼 코어는 클럭 속도가 더 낮고 캐시 메모리가 더 적음에도 불구하고 펜티엄 D보다 성능이 우수하다.

펜티엄 DC라는 약칭은 펜티엄 D와 혼동될 수 있다. 펜티엄 D는 넷버스트 마이크로아키텍처를 채용한 제품이며, 코어 마이크로아키텍처를 채용한 펜티엄 듀얼 코어와는 다른 제품이다.

4. 브랜드 변경

인텔은 2010년 초 "펜티엄 듀얼 코어" 브랜드를 "펜티엄"으로 변경하였다.[8] 데스크톱 E6000 시리즈와 모바일 펜티엄 SU2000 이후 모델은 "펜티엄"으로 불린다.
