1. 개요

트랜지스터는 1947년 벨 연구소에서 발명된 반도체 소자이다. 존 바딘, 월터 브래튼, 윌리엄 쇼클리가 점접촉 트랜지스터를 개발했으며, 쇼클리는 1948년 접합형 트랜지스터를 발명했다. 트랜지스터는 증폭기나 스위치로 사용되며, 바이폴라 접합 트랜지스터(BJT)와 전계 효과 트랜지스터(FET)의 두 가지 주요 유형이 있다. 트랜지스터는 실리콘, 게르마늄, 갈륨 비소 등의 반도체 재료로 만들어지며, JEDEC, JIS, Pro Electron 등 다양한 명명법이 사용된다. 트랜지스터는 다양한 패키징 형태로 제공되며, 유연 트랜지스터 연구도 진행되고 있다.

더 읽어볼만한 페이지

  • 1947년 컴퓨팅 - 단체법 (알고리즘)
    단체법은 조지 단치히가 개발한 선형 계획법 문제 해결 알고리즘으로, 선형 부등식 제약 조건하에서 선형 목적 함수를 최적화하며, 연속적인 피벗 연산을 통해 개선된 기본 가능 해를 찾아 다양한 분야의 최적화 문제에 활용된다.
  • 반도체 소자 - 서미스터
    서미스터는 온도에 따라 저항이 변하는 반도체 소자로, 온도-저항 특성에 따라 NTC, PTC, CTR 서미스터로 나뉘며 온도 센서, 과전류 방지 등 다양한 용도로 사용되고, 저항-온도 관계는 B 상수 방정식이나 슈타인하르트-하트 방정식으로 표현되어 여러 분야에 적용된다.
  • 반도체 소자 - 태양 전지
    태양전지는 빛 에너지를 전기 에너지로 변환하는 장치로, 기술 발전을 거듭하여 발전 효율이 크게 향상되었고 다양한 분야에 응용되고 있으며, 고집광 태양전지와 페로브스카이트 태양전지 등의 새로운 기술 개발과 투자가 지속적으로 요구되는 지속 가능한 에너지원이다.
  • 트랜지스터 - CMOS
    CMOS는 상보적 금속 산화막 반도체의 약자로, 저전력 소비를 특징으로 하며, P형과 N형 MOSFET을 결합하여 논리 게이트를 구현하는 디지털 회로 설계 방식 및 공정 계열이다.
  • 트랜지스터 - MOSFET
    MOSFET은 게이트 전압으로 소스와 드레인 사이의 전류를 제어하는 전계 효과 트랜지스터로, 제작 용이성과 집적 회로 적용 가능성으로 발전하여 현대 전자기기의 핵심 부품이 되었으며, n형과 p형 두 가지 타입으로 다양한 동작 모드를 가진다.
트랜지스터
기본 정보
이름트랜지스터
영어transistor
발명자존 바딘
월터 브래튼
윌리엄 쇼클리
발명 년도1947년
단자에미터, 컬렉터, 베이스
유형능동 소자
작동 원리
기호
기호[[File:BJT_PNP_symbol.svg|100px]]
[[File:BJT_NPN_symbol.svg|100px]]
기호 설명PNP 및 NPN 트랜지스터
단자 수
단자 수3
기타
관련 용어전달
저항기

2. 역사

1948년 벨 연구소존 바딘, 윌리엄 쇼클리, 월터 브래튼. 바딘과 브래튼은 1947년 점 접촉 트랜지스터를 발명했고, 쇼클리는 1948년 접합형 트랜지스터를 발명했다.


1947년에 발명된 최초의 작동하는 트랜지스터인 점 접촉 트랜지스터의 복제품


트랜지스터의 역사는 1947년 벨 연구소에서 존 바딘, 월터 브래튼, 윌리엄 쇼클리가 최초의 점 접촉 트랜지스터를 발명하면서 시작되었다.[20] 1947년 11월 17일부터 12월 23일까지 AT&T의 벨 연구소에서 바딘과 브래튼은 실험을 통해 게르마늄 결정에 두 개의 금 접점을 적용하면 입력보다 출력 전력이 더 큰 신호가 생성된다는 것을 관찰했다. 고체물리학 그룹의 리더였던 쇼클리는 이것의 잠재력을 알아보고, 그 후 몇 달 동안 반도체에 대한 지식을 크게 확장하기 위해 노력했다. "트랜지스터"라는 용어는 존 R. 피어스가 "트랜스 임피던스"라는 용어의 축약어로 만들었다.[21][22][23] 이들은 "반도체에 대한 연구와 트랜지스터 효과의 발견"으로 1956년 노벨 물리학상을 공동 수상했다.[24][25]

쇼클리는 1948년 접합형 트랜지스터(BJT)를 발명하였다.[18] 최초의 접합형 트랜지스터는 1948년 6월 26일 특허(2,569,347)를 신청한 벨 연구소의 윌리엄 쇼클리에 의해 발명되었다. 1950년 4월 12일, 벨 연구소의 화학자 고든 틸과 모건 스파크스는 작동하는 이극 NPN 접합 증폭 게르마늄 트랜지스터를 성공적으로 생산했다.

초기 트랜지스터는 게르마늄(Ge)을 기반으로 제작되었으나, 1954년 텍사스 인스트루먼츠에서 실리콘(Si) 트랜지스터를 개발하면서 성능과 안정성이 크게 향상되었다.[136] 최초의 작동하는 실리콘 트랜지스터는 1954년 1월 26일 벨 연구소의 모리스 타넨바움에 의해 개발되었다. 최초의 양산형 상업용 실리콘 트랜지스터는 1954년 5월 텍사스 인스트루먼츠가 발표했다.

1960년 벨 연구소에서 MOSFET(금속 산화막 반도체 전계 효과 트랜지스터)이 발명되면서, 트랜지스터는 집적 회로(IC)의 핵심 소자로 자리 잡게 되었다. 세계 최초의 MOSFET 트랜지스터는 1960년 벨 연구소의 카앙[140]아탈라[141]가 제작에 성공했다.[142]

한국은 1960년대 후반부터 트랜지스터 라디오 조립을 시작으로 전자 산업에 뛰어들었으며, 1980년대 이후 메모리 반도체 산업을 집중 육성하면서 트랜지스터 기술 강국으로 발돋움하였다.

3. 동작 원리

트랜지스터는 P형 및 N형 반도체의 성질을 이용하여 전류나 전압의 흐름을 제어하고 증폭하는 역할을 한다.

NPN 접합(단자는 순서대로 에미터, 베이스, 컬렉터)의 '''바이폴라 트랜지스터'''를 예로 들어 설명하면 다음과 같다.

1. 에미터와 컬렉터는 N형 반도체이므로 전자가 과잉되어 있고, 베이스는 P형 반도체이므로 전자가 부족(정공을 가진다)하다.

2. 에미터 - 컬렉터 사이에 에미터 쪽을 (-)로 하여 전압을 걸었을 경우, PN 접합에서는 접합면에서 캐리어가 상호 침입하여 전하를 상쇄하고 있다(공핍층). 전자는 공핍층에 의해 저지되어 전류는 흐르지 않는다.

3. 여기서 더 에미터 - 베이스 사이에, 에미터 쪽을 (-)로 하여 전압을 걸면 에미터 - 컬렉터 사이에 전류가 흐른다.


  • 베이스 단자에서 전자가 흘러나와 베이스에 정공이 발생한다(공핍층이 얇아진다).
  • 에미터에 존재하는 전자가 베이스를 향해 이동한다. 베이스에 공급된 정공을 이용하여 전자가 베이스를 통과한다.
  • 에미터 - 컬렉터 사이의 전류는 에미터 - 베이스 사이의 전류에 따라 변화한다('''증폭''').


1960년대까지 초기에는 많이 사용되었던 PNP형 트랜지스터의 경우에는, 전원의 극성(전류의 방향)을 역(에미터를 (+), 컬렉터・베이스를 (-))으로 하여 전자와 정공을 바꾸면 같은 기능을 한다.

3. 1. 증폭 작용

트랜지스터는 작은 입력 신호(전압 또는 전류)를 이용하여 큰 출력 신호(전압 또는 전류)를 만들어내는 증폭 작용을 한다. 증폭이란 전압이나 전류가 몇 배로 변환되는 것을 말하며, BJT든 FET든 전자적 측면에서 정해진 비율로 커지는 것을 증폭이라고 할 수 있다.

입력과 출력이 전압인지 전류인지에 따라 증폭의 형태가 달라진다.

  • '''BJT :''' 베이스 전류 입력 - 콜렉터/이미터 전류 출력 ({i_{\text{c}}} = \beta {i_{\text{b}}})
  • '''FET :''' 게이트 전압 입력 - 드레인/소스 전류 출력 ({i_{\text{d}}} = g_m {v_{\text{g}}})
  • '''연산 증폭기(op-amp) :''' 차등전압 입력 - 전압 출력 ({v_{\text{o}}} = - G (v_{\text{b}-} - v_{\text{b}+}))


일반적으로 전자공학에서 증폭기는 대부분 전압을 입력받아 전압으로 출력하는 형태로 설계된다. 전압으로 부호화된 신호가 출력 역시 전압으로 되기 때문이다.

BJT와 FET는 DC 전압을 임의적으로 추가하는 동작점(바이어스, Q-point) 설정을 통해 음(-)전압을 처리하고, 신호의 0V를 virtual ground 개념을 적용하여 특정 전압으로 올려 전류 방향이 한쪽으로 흐르더라도 증폭이 가능하도록 설계한다.

연산 증폭기는 음전원과 양전원을 함께 사용하여 동작점을 고려할 필요 없이 신호를 처리한다. 단일 전원을 사용할 경우, 연산 증폭기는 virtual ground를 도입하여 신호 AC에 DC를 추가하는 방식으로 해결한다.

3. 1. 1. BJT 증폭 작용

BJT는 베이스 전류 입력에 비례하여 컬렉터 전류가 출력되는 특성을 이용하여 증폭 작용을 한다. BJT 증폭기는 입력 전압을 베이스 전류로 변환하고, 출력 전류를 저항을 통해 전압으로 변환하는 과정을 거친다.[93]

증폭 회로에서 일차함수 관계를 갖는 것이 회로 구성에 유리한데, BJT의 경우 일정 배율로 동작하는 것을 forward-active (또는 active) 모드라고 한다. (그림 1 참조) 이 모드에서는 입력 전류에 대해 일정 비율로 출력 전류가 나타난다. BJT를 사용해 증폭 회로를 만들려면 이 모드를 사용해야 한다.

active 모드에서 입력 전류의 몇 배가 출력 전류로 나타나므로, 다음과 같은 수식으로 표현할 수 있다.

: {I_{\text{C}}} = \beta_F {I_{\text{B}}}

입력 전류의 \beta_F 만큼 전류가 증폭된다. 출력 전압이 필요한 경우 저항 등을 사용하여 출력 전류를 흘려주면 옴의 법칙에 따라 전압으로 변환된다.

(그림 2) NPN common-emitter 간단 회로


(그림 2)의 증폭 예에서 입력 전류 I_{B}는 입력 전압 V_{in}에 의해 결정된다. 그리고 콜렉터에 흐르는 전류 I_{C}는 저항 R_C에 의해 V_{out}의 출력 전압으로 변환된다.

BJT에서 신호 표현 흐름은 다음과 같다.

: v_{in} ---> i_b ---> \beta i_b = i_c ---> v_{out}

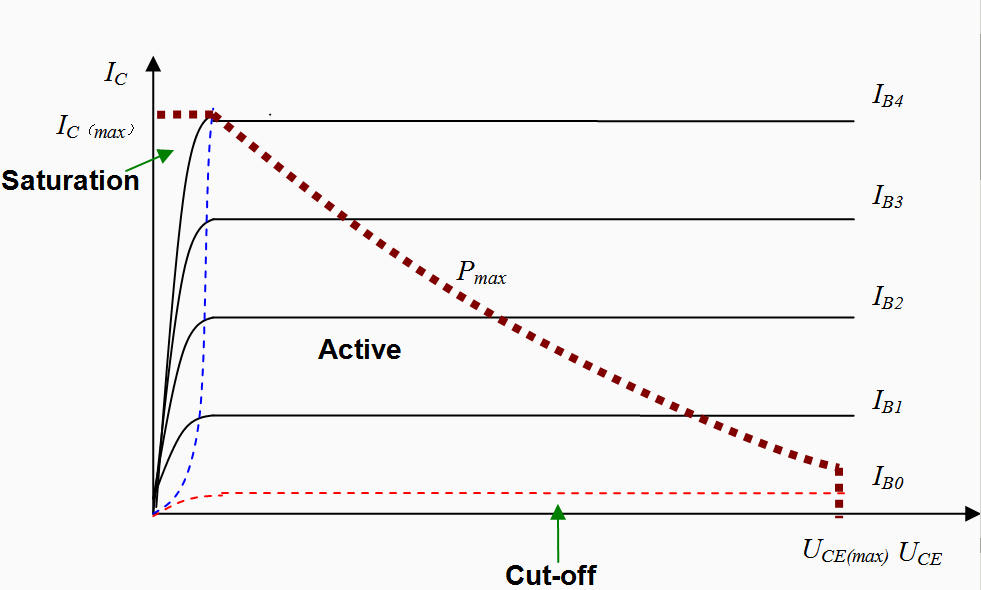

(그림 1) BJT I_C, U_{CE} 그리고 I_B 관계.

3. 1. 2. 신호 왜곡

실제 소자는 특성상 전류 증폭이 완벽하게 일차함수 관계를 가지는 것은 아니며, 전류가 흐르기 시작할 때와 출력 전류가 소자의 능력을 벗어나면 증폭비가 왜곡되는 현상이 나타난다.[2] (그림 2)의 경우, 입력 V_{in}I_{\text{B}} 변환 과정에서도 왜곡이 생긴다. cut-off 전압에 가까울수록 왜곡이 커진다.

:I_b = \frac{V_{in}}{R_{in}}

여기서 R_{in}은 베이스에서 본 입력 임피던스이다.

입력 전압 V_{in}이 작아 cut-off 전압 근처가 되면 I_{\text{b}}의 전압이 왜곡되면서 전체 출력에 영향을 미친다. 반대로 출력 전류가 포화영역에 들어서기 시작하면 마찬가지로 왜곡이 생긴다.

포화영역에서 BJTI_C = \beta I_B에 따라 전류 공급 능력이 있어도 R_C에 의해 전류가 제한되기 때문이다.

3. 2. 스위칭 작용

트랜지스터는 전류의 흐름을 켜고 끄는 스위치 역할을 할 수 있다. BJT는 차단(cut-off) 모드와 포화(saturation) 모드를 이용하여 스위치처럼 동작한다. 논리 상태가 0에서 1로, 또는 1에서 0으로 바뀔 때 순간적으로 활성(active) 모드가 나타날 수 있지만, 이는 매우 짧은 시간 동안이다. 관성이 존재하기 때문에 현실에서는 0초 만에 상태가 변하는 것은 불가능하다.

에미터-베이스 간의 전류(베이스 전류)로 에미터-컬렉터 간의 더 큰 전류(컬렉터 전류)를 제어하는 메커니즘은 증폭 작용과 동일하다. 작은 신호를 베이스에 인가하여 더 큰 전류를 제어할 수 있으므로, 기계식 릴레이 스위치 대신 사용되기도 한다. 전류 크기가 아닌 ON/OFF만 제어하는 경우에는, 컬렉터 전류와 베이스 전류의 비가 직류 전류 증폭률보다 작아지는 포화 영역도 사용된다. 이러한 스위칭 작용을 통해 논리 회로와 같은 디지털 회로를 만들 수 있다.

3. 2. 1. 논리 회로에서의 응용

트랜지스터의 스위칭 작용은 디지털 논리 회로를 구성하는 데 핵심적인 역할을 한다. BJT(Bipolar Junction Transistor, 쌍극 접합 트랜지스터)는 차단(cut-off) 모드와 포화(saturation) 모드를 사용하여 스위치처럼 동작한다. 논리 상태가 0에서 1로, 또는 1에서 0으로 바뀔 때 순간적으로 활성(active) 모드가 나타날 수 있지만, 이는 매우 짧은 시간 동안이다.

  • 스위치 켜짐 (ON): 포화 모드에서 출력 전류는 외부 회로에 의해 제한된다.
  • 스위치 꺼짐 (OFF): 차단 모드에서 출력 전류는 거의 0이다.


TTL(Transistor-Transistor Logic) 회로에서는 트랜지스터의 스위칭 동작을 이용하여 논리 연산을 수행한다. TTL 논리 표현에서:

  • 참 (true): 전압 V_{CC} [V]
  • 거짓 (false): 전압 0 [V]


TTL NAND의 "totem-pole" 출력, 7400 내의 로직 한개.


실제 칩에서는 전압 강하 현상 때문에 전압이 정확하게 V_{CC} [V] 또는 0 [V]가 되지 않는다. 그림에서 V3의 포화 상태 전압 강하, R3와 V5에 의한 전압 강하로 인해 V_{CC}보다 다소 낮은 전압이 출력된다. 마찬가지로 V4에 의해 0 [V]보다 다소 큰 전압이 출력된다.

논리 0과 1의 허용 전압 범위는 논리 게이트(TTL, CMOS 등)에 따라 다르다. 초기 TTL에서는 논리 1의 전압 V_{CC}로 5V를 사용했지만, 동작 속도와 전력 소모를 줄이기 위해 현재는 3.3V나 그 이하의 전압을 사용하기도 한다.

TTL 토템폴(totem-pole) 구조는 V_{CC}[V]0[V] 사이에 두 개의 스위치를 배치하여 논리 상태를 표현한다.

  • 참 표현: V_{CC} 쪽 스위치(그림 V3)를 켜고, 0[V] 쪽 스위치(그림 V4)는 끈다.
  • 거짓 표현: V_{CC} 쪽 스위치(그림 V3)를 끄고, 0[V] 쪽 스위치(그림 V4)를 켠다.


논리 표현은 전압을 기준으로 정해지며, 전류는 출력에 연결된 회로에 따라 결정된다. 논리 0 출력에서는 토템폴 아래쪽 스위치가 켜지면서 전류 ''sink''(회로 이론의 소스 참고)로 작동하여 전류가 출력 쪽으로 흘러 들어간다. 논리 1 출력에서는 토템폴 위쪽 스위치가 켜지면서 전류 ''source''로 작동하여 전원에서 전류가 흘러 나온다.

4. 트랜지스터 회로

트랜지스터는 증폭, 스위칭, 발진 등 다양한 기능을 수행하며, 여러 회로 구성에 사용될 수 있다.

전압 분배 바이어스 회로가 있는 공통 이미터 구성의 증폭기 회로


공통 이미터 증폭기는 입력 전압(''V''in)의 작은 변화가 트랜지스터의 베이스를 통과하는 작은 전류를 변화시키도록 설계되었다. 이 전류 증폭과 회로의 특성이 결합되어 ''V''in의 작은 변화가 ''V''out의 큰 변화를 생성한다.[93]

단일 트랜지스터 증폭기는 다양한 구성이 가능하며, 전류 이득, 전압 이득, 또는 둘 다를 제공하는 구성도 있다. 휴대 전화에서 텔레비전까지 수많은 제품에 음향 재생, 라디오 송신, 신호 처리를 위한 증폭기가 포함되어 있다. 최초의 개별 트랜지스터 오디오 증폭기는 수백 밀리와트만 공급했지만, 더 나은 트랜지스터가 출시되고 증폭기 아키텍처가 발전함에 따라 출력과 오디오 충실도가 점차 향상되었다.[93] 현대 트랜지스터 오디오 증폭기는 최대 수백 와트까지 가능하며 비교적 저렴하다.

4. 1. 접합형 트랜지스터 바이어스 회로

BJT를 증폭기로 사용하려면, 적절한 바이어스 회로를 구성하여 동작점(Q-point)을 설정해야 한다. 동작점은 신호의 0V를 특정 전압으로 올려 전류 방향이 한쪽으로 흐르더라도 증폭이 가능하도록 하는 DC 전압을 의미한다. 이러한 조작을 바이어싱(biasing)이라고 하며, R과 C를 이용한 회로가 추가되어야 한다.[1]

Class A 증폭기를 기준으로, 대표적인 BJT 바이어스 회로에는 다음 세 가지가 있다.[1]

# 베이스 바이어스 (고정 바이어스)

# 전압 분배 바이어스

# 컬렉터 귀환 바이어스

5. 트랜지스터의 종류

트랜지스터는 구조, 재료, 극성, 용도 등에 따라 다양하게 분류할 수 있다.

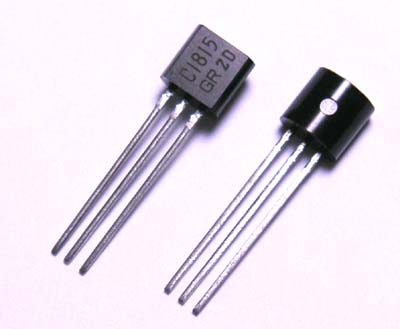

소신호용 바이폴라 트랜지스터의 대표격 2SC1815

  • 바이폴라 트랜지스터[143]: P형과 N형 반도체를 접합한 것으로, 에미터, 베이스, 컬렉터 단자를 가진다. 일반적으로 "트랜지스터"라고 하면 이 타입을 가리킨다. NPN형(P형의 양단을 N형으로 감싼 형태)과 PNP형(N형의 양단을 P형으로 감싼 형태)이 있으며, 베이스-에미터 간 전류로 컬렉터-에미터 간 전류를 제어한다. 특성이 같은 NPN형과 PNP형 한 쌍(예: 2SC1815·2SA1015)을 컴플리멘터리라고 부른다. 1960년대 초에는 게르마늄을 재료로 사용했기 때문에 PNP형이 대부분이었지만(진공관 회로와 반대로 플러스 전위를 접지), 1970년대 실리콘을 사용하면서 진공관 회로처럼 마이너스 전위를 접지하는 NPN형이 주류가 되었다.

  • 전계 효과 트랜지스터(FET)[144] 또는 유니폴라 트랜지스터[145]: 게이트 전압(채널의 전계)으로 제어하는 방식이다. 게이트 전극이 반도체 산화물 절연막을 거치는 것을 특히 MOSFET영어이라고 한다.

  • 절연 게이트 양극성 트랜지스터(IGBT)[146]: 게이트 부에 전계 효과 트랜지스터를 조합한 바이폴라 트랜지스터이다. 전압 제어로 큰 전력을 다룰 수 있어 대전력 스위칭(전차나 전기 기관차의 모터 제어 장치 등)에 사용된다.

  • 트렌치 MOS 구조 어시스트 바이폴라 동작 FET (GTBT)[147]: 빌트인 전위에 의한 채널 공핍화와 캐리어 주입에 의한 공핍층 해소 및 전도도 변조로 인해 차단 상태는 FET처럼 동작하지만, 도통 상태에서는 FET와 바이폴라 트랜지스터가 혼합된 듯한 동작을 하는 트랜지스터이다.

  • 단접합 트랜지스터(UJT)[148]: 2개의 베이스 단자를 가진 N형 반도체와 에미터 단자를 가진 P형 반도체를 접합한 것으로, 사이리스터 트리거 소자로 개발되었다. 안정적인 고출력 펄스를 얻을 수 있다. 3개의 전극을 가지므로 트랜지스터라는 이름이 붙었지만, 본질적으로는 트랜지스터와 무관한, 1개의 접합만 가진 구조(단접합)의 독특한 반도체 소자이다. 후술하는 PUT의 등장으로 사라졌다.

  • 프로그래밍가능 UJT (PUT)[149]: 동작 특성을 가변으로 한 UJT. UJT처럼 사이리스터 트리거 소자로 개발되었다. 본질은 트랜지스터가 아니고, 4개의 접합을 가진 N게이트 사이리스터이다. 이미 일본 메이커 제품은 모두 생산 중지되었다.

  • 포토트랜지스터: 광신호로 전류를 제어하는 트랜지스터이다. 빛을 투과하는 수지나 유리 패키지를 사용하며, 일반적으로 (광선 입력이 베이스 전류를 대신하므로) 베이스 단자가 없는 2단자 소자 형태이다. 주로 광센서로 사용된다. 발광 소자와 조합하여 봉입한 포토 커플러는 전원 계통이 다른 회로 간 절연을 유지한 채 신호를 전달하는 데 사용된다.

  • 정전 유도 트랜지스터(SIT)[150]: 정전 유도 효과를 이용, 채널 저항을 극한까지 줄이기 위해 채널을 짧게 하고 채널 전류가 포화하지 않도록 한 것이다. 고속 동작, 저손실, 신호 파형의 충실한 증폭이 가능하다.

  • 달링턴 트랜지스터: 바이폴라 트랜지스터의 일종. 전류 증폭률을 높이기 위해 트랜지스터 출력을 다른 트랜지스터 입력으로 하는 접속법을 다링턴 접속이라고 하는데, 1개의 패키지 안에서 이 접속을 하고 외관상 일반적인 트랜지스터와 같은 것을 다링턴 트랜지스터라고 부른다.

  • 파워 바이폴라 트랜지스터[151]: 전동기 제어 등, 특히 큰 전력(킬로와트 오더)을 다루기 위해 개발된 바이폴라 트랜지스터이다. 간단히 파워 트랜지스터(PTr)[152]라고도 한다. 전기 철도의 인버터 장치초퍼 장치 스위칭 소자로 이용된 적도 있지만, 철도용 인버터 장치로 사용하기에는 내전압 성능이 부족하여 강압 조치가 필요하고, 비용 면에서 불리하여 보급되지 않았다. 바이폴라 트랜지스터는 전류 제어형(베이스 단자에 흘리는 작은 전류로 컬렉터-에미터 간 큰 전류를 제어)이므로, 다루는 전류가 커지면 구동 회로도 대규모가 된다. 특히 스위칭 용도로는 2000년대 들어 특성이 더 좋은 전압 구동형 파워 MOSFET이나 절연 게이트 양극성 트랜지스터(IGBT)로 대체되고 있다.

6. 트랜지스터 명명법

트랜지스터는 구조, 재료, 극성, 전력, 주파수, 용도, 패키징, 증폭 계수, 작동 온도 등에 따라 다양하게 분류된다.


  • 구조: MOSFET(IGFET), BJT, JFET, IGBT
  • 반도체 재료: 게르마늄, 실리콘, 갈륨 비소, 탄화규소, 실리콘-게르마늄, 그래핀
  • 전기적 극성: NPN, PNP(BJT), N 채널, P 채널(FET)
  • 최대 전력 정격: 저전력, 중전력, 고전력
  • 최대 작동 주파수: 저주파, 중주파, 고주파, RF, 마이크로웨이브
  • 용도: 스위치, 범용, 오디오, 고전압, 초베타, 매치드 페어
  • 물리적 패키징: 스루홀 금속/플라스틱, 표면 실장, 볼 그리드 어레이, 전력 모듈
  • 증폭 계수: ''h''FE, βF(트랜지스터 베타) 또는 ''g''m(트랜스컨덕턴스)
  • 작동 온도: 일반 온도 트랜지스터, 극한 온도 트랜지스터 (고온, 저온)


예를 들어, 특정 트랜지스터는 "실리콘, 표면 실장, BJT, NPN, 저전력, 고주파 스위치"와 같이 표현할 수 있다.

트랜지스터 소자의 명명법은 제조사나 표준에 따라 다르며, 주요 식별 표준으로는 JEDEC, JIS, Pro Electron 등이 있다. 각 표준에 대한 구체적인 내용은 하위 섹션에 상세히 설명되어 있다.

PNP BJT 기호
P 채널 JFET 기호


NPN BJT 기호
N 채널 JFET 기호


절연 게이트 양극성 트랜지스터 (IGBT) 기호


P 채널 MOSFET 강화형 기호
P 채널 MOSFET 강화형 기호 (단순화)
P 채널 MOSFET 공핍형 기호


N 채널 MOSFET 강화형 기호
N 채널 MOSFET 강화형 기호 (단순화)
N 채널 MOSFET 공핍형 기호


하지만, 독립적인 명명 체계와 부품 번호 축약 등으로 인해 혼란이 발생하기도 한다. 예를 들어, "J176"이라는 표시는 저전력 JFET J176과 고전력 MOSFET 2SJ176을 모두 나타낼 수 있다.

6. 1. JEDEC (Joint Electron Device Engineering Council)

JEDEC(Joint Electron Device Engineering Council, 합동 전자 장치 공학 협의회) 명명법은 1960년대 미국에서 개발되었다. JEDEC ''EIA-370'' 트랜지스터 소자 번호는 보통 3단자 소자를 나타내는 '2N'으로 시작한다. 듀얼 게이트 전계 효과 트랜지스터는 4단자 소자이므로 '3N'으로 시작한다. 접두사 뒤에는 두 자리, 세 자리 또는 네 자리 숫자가 붙지만, 소자 특성과는 관련이 없다. 다만, 번호가 낮은 소자는 게르마늄 소자일 가능성이 높다. 예를 들어, 2N3055는 실리콘 n-p-n 전력 트랜지스터이고, 2N1301은 p-n-p 게르마늄 스위칭 트랜지스터이다. 'A'와 같은 문자 접미사는 종종 새로운 변형을 나타내는 데 사용되지만, 이득 그룹화에는 거의 사용되지 않는다.

JEDEC 접두사 표
접두사유형 및 용도
1N다이오드와 같은 2단자 소자
2N트랜지스터 또는 단일 게이트 전계 효과 트랜지스터와 같은 3단자 소자
3N듀얼 게이트 전계 효과 트랜지스터와 같은 4단자 소자


6. 2. JIS (Japanese Industrial Standard)

JIS 명명법은 일본에서 사용되는 트랜지스터 소자 표기 방식이다. "2S"로 시작하며, 뒤에는 문자(A, B, C, D 등)와 숫자가 붙는다. 예를 들어, 2SC1815와 같은 형식이 사용된다.[118] 때로는 "2S" 접두사가 생략되어 'C1815'와 같이 표기되기도 한다.

JIS 트랜지스터 접두사는 다음과 같이 분류된다.

JIS 트랜지스터 접두사 표
접두사유형 및 용도
2SA고주파 p-n-p BJT
2SB오디오 주파수 p-n-p BJT
2SC고주파 n-p-n BJT
2SD오디오 주파수 n-p-n BJT
2SJP 채널 FET (JFET 및 MOSFET 모두)
2SKN 채널 FET (JFET 및 MOSFET 모두)



이 명명법은 일본공업규격(JIS) C 7012:1982(1993년 폐지)에 규정되어 있었으며, 현재는 전자정보기술산업협회(JEITA)의 규격 ED-4001A에 따라 관리되고 있다. 오늘날에도 JIS 형명 또는 EIAJ(JEITA의 전신 조직인 일본전자기계공업회의 약칭) 형명으로 불린다.

6. 3. Pro Electron (European Electronic Component Manufacturers Association)

Pro Electron 명명법은 유럽에서 사용되는 방식이다. 두 글자로 시작하며, 첫 번째 글자는 반도체 재료를, 두 번째 글자는 용도를 나타낸다.[119][120]

EECA 트랜지스터 접두사 표
접두사종류 및 용도예시등가물참조
AC게르마늄, 소신호 AF 트랜지스터AC126NTE102A
AD게르마늄, AF 전력 트랜지스터AD133NTE179
AF게르마늄, 소신호 RF 트랜지스터AF117NTE160
AL게르마늄, RF 전력 트랜지스터ALZ10NTE100
AS게르마늄, 스위칭 트랜지스터ASY28NTE101
AU게르마늄, 전력 스위칭 트랜지스터AU103NTE127
BC실리콘, 소신호 트랜지스터 ("범용")BC5482N3904[https://www.mccsemi.com/pdf/Products/2N3904(TO-92).pdf 데이터시트]
BD실리콘, 전력 트랜지스터BD139NTE375[http://www.fairchildsemi.com/ds/BD/BD135.pdf 데이터시트]
BF실리콘, RF (고주파) BJT 또는 FETBF245NTE133[http://www.onsemi.com/pub_link/Collateral/BF245A-D.PDF 데이터시트]
BS실리콘, 스위칭 트랜지스터 (BJT 또는 MOSFET)BS1702N7000[http://www.fairchildsemi.com/ds/BS/BS170.pdf 데이터시트]
BL실리콘, 고주파, 고전력 (송신기용)BLW60NTE325[http://www.datasheetcatalog.org/datasheet/philips/BLW60.pdf 데이터시트]
BU실리콘, 고전압 (CRT 수평 편향 회로용)BU2520ANTE2354[http://www.datasheetcatalog.org/datasheet/philips/BU2520A.pdf 데이터시트]
CF갈륨 비소, 소신호 마이크로파 트랜지스터 (MESFET)CF739[https://web.archive.org/web/20150109012745/http://www.kesun.com/pdf/rf%20transistor/CF739.pdf 데이터시트]
CL갈륨 비소, 마이크로파 전력 트랜지스터 (FET)CLY10[http://www.datasheetcatalog.org/datasheet/siemens/CLY10.pdf 데이터시트]


  • 첫 번째 글자는 반도체 재료를 나타낸다.
  • A: 게르마늄
  • B: 실리콘
  • C: 갈륨 비소 등
  • 두 번째 글자는 용도를 나타낸다.
  • A: 다이오드
  • C: 범용 트랜지스터 등


예를 들어 BC548은 실리콘(B) 범용 트랜지스터(C)이다.

7. 트랜지스터 재료

초기 BJT(바이폴라 접합 트랜지스터)는 게르마늄(Ge)으로 만들어졌다.[124] 현재는 실리콘(Si)이 주류를 이루지만, 특정 고급 마이크로웨이브 및 고성능 버전에서는 갈륨 비소(GaAs) 화합물 반도체 재료와 실리콘-게르마늄(SiGe) 반도체 합금을 사용한다.[124] 단일 원소 반도체 재료(Ge와 Si)는 원소 반도체로 불린다.

트랜지스터 제작에 사용되는 가장 일반적인 반도체 재료에 대한 대략적인 매개변수는 아래 표에 나와 있다. 이러한 매개변수는 온도, 전기장, 불순물 수준, 변형 등 여러 요인에 따라 달라진다.

반도체 재료 특성
반도체 재료접합 순방향 전압 @ 25 °C (V)전자 이동도 @ 25 °C (m2/(V·s))정공 이동도 @ 25 °C (m2/(V·s))최대 접합 온도 (°C)
Ge (게르마늄)0.270.390.1970~100
Si (실리콘)0.710.140.05150~200
GaAs (갈륨 비소)1.030.850.05150~200
Al–Si 접합0.3150~200


접합 순방향 전압은 BJT의 에미터-베이스 접합에 인가되는 전압으로, 베이스가 지정된 전류를 전도하게 한다. 전류는 접합 순방향 전압이 증가함에 따라 기하급수적으로 증가한다. 표에 나와 있는 값은 1 mA의 전류에 대한 일반적인 값이다(동일한 값이 반도체 다이오드에도 적용됨). 접합 순방향 전압이 낮을수록 트랜지스터를 구동하는 데 필요한 전력이 적다. 주어진 전류에 대한 접합 순방향 전압은 온도가 증가함에 따라 감소하며, 일반적인 실리콘 접합의 경우 변화율은 -2.1 mV/°C이다.[124]

전자 이동도 및 정공 이동도는 재료에 1V/m의 전기장이 인가될 때 전자와 정공이 반도체 재료를 통해 확산되는 평균 속도를 나타낸다. 일반적으로 전자 이동도가 높을수록 트랜지스터가 더 빠르게 작동할 수 있다. 표에서 Ge가 Si보다 전자 이동도가 높지만, Ge는 실리콘과 갈륨 비소에 비해 다음과 같은 네 가지 주요 단점이 있다.


  • 최대 온도가 제한된다.
  • 상대적으로 높은 누설 전류를 갖는다.
  • 높은 전압을 견딜 수 없다.
  • 집적 회로 제작에 적합하지 않다.


모든 반도체 재료에 대해 전자 이동도가 정공 이동도보다 높기 때문에, 주어진 바이폴라 n-p-n 트랜지스터는 동등한 p-n-p 트랜지스터보다 빠르다. GaAs는 세 가지 반도체 중 가장 높은 전자 이동도를 가지므로 고주파 응용 분야에 사용된다. 비교적 최근 FET 개발인 고전자이동도 트랜지스터(HEMT)는 알루미늄 갈륨 비소(AlGaAs)-갈륨 비소(GaAs)의 헤테로접합(다른 반도체 재료 사이의 접합)을 가지며, GaAs-금속 배리어 접합의 두 배의 전자 이동도를 갖는다.

최대 접합 온도는 다양한 제조업체의 데이터시트에서 가져온 값을 나타내며, 이 온도를 초과하면 트랜지스터가 손상될 수 있다.

Al-Si 접합은 일반적으로 쇼트키 다이오드로 알려진 고속(알루미늄-실리콘) 금속-반도체 배리어 다이오드를 나타낸다.

8. 트랜지스터 패키징

트랜지스터는 다양한 반도체 패키지로 제공된다. 크게 두 가지 주요 범주로 나뉘는데, ''쓰루홀''(또는 ''리드형'')과 ''표면 실장'' (''표면 실장 장치''(SMD)라고도 함)이다. ''볼 그리드 어레이''(BGA)는 최신 표면 실장 패키지에 해당하며, 리드 대신 밑면에 솔더 "볼"이 있다. SMD는 크기가 더 작고 상호 연결이 더 짧기 때문에 고주파 특성이 더 우수하지만, 전력 정격은 더 낮다.

트랜지스터 패키지는 유리, 금속, 세라믹 또는 플라스틱으로 만들어진다. 패키지는 종종 전력 정격과 주파수 특성을 결정한다. 전력 트랜지스터는 더 큰 패키지를 가지며, 향상된 냉각을 위해 히트싱크에 고정될 수 있다. 또한 대부분의 전력 트랜지스터는 컬렉터 또는 드레인이 금속 외함에 물리적으로 연결되어 있다. 반면에, 일부 표면 실장 ''마이크로웨이브'' 트랜지스터는 모래알만큼 작다.

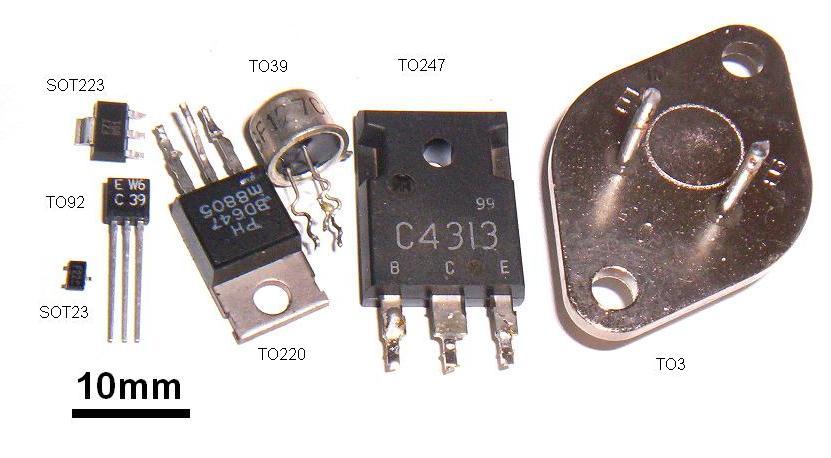

다양한 개별 트랜지스터

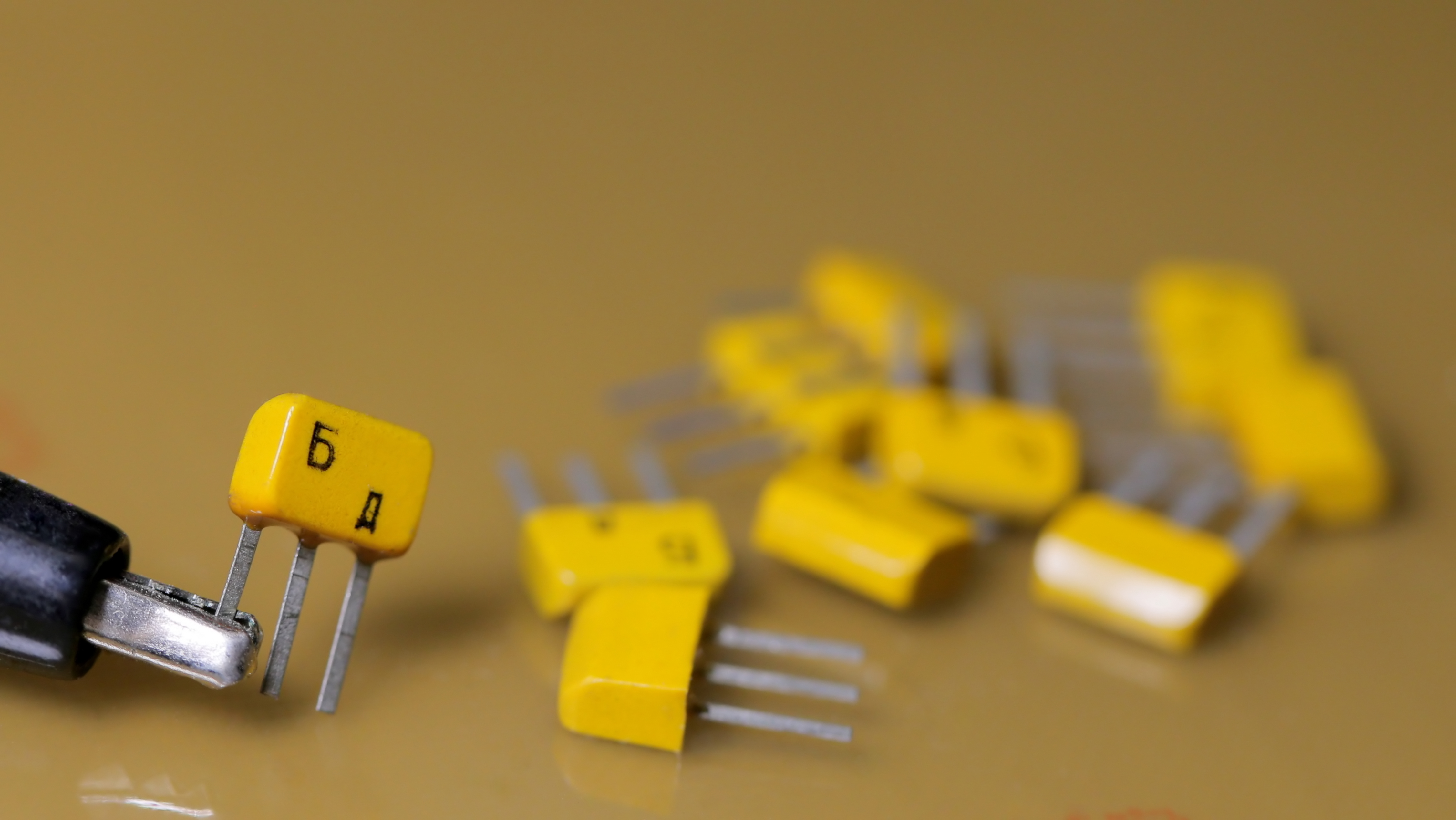

소련에서 제조된 KT315b 트랜지스터


종종 특정 트랜지스터 유형은 여러 패키지로 제공된다. 트랜지스터 패키지는 주로 표준화되어 있지만, 트랜지스터의 기능을 단자에 할당하는 것은 그렇지 않다. 다른 트랜지스터 유형은 패키지의 단자에 다른 기능을 할당할 수 있다. 동일한 트랜지스터 유형의 경우에도 단자 할당이 다를 수 있다(일반적으로 부품 번호에 접미사 문자로 표시됨, 예: BC212L 및 BC212K).

현재 대부분의 트랜지스터는 광범위한 SMT 패키지로 제공된다. 반면에 사용 가능한 쓰루홀 패키지 목록은 비교적 적다. 알파벳순으로 가장 일반적인 쓰루홀 트랜지스터 패키지의 간략한 목록은 다음과 같다. ATV, E-line, MRT, HRT, SC-43, SC-72, TO-3, TO-18, TO-39, TO-92, TO-126, TO220, TO247, TO251, TO262, ZTX851.

패키징되지 않은 트랜지스터 칩(다이)은 하이브리드 장치에 조립될 수 있다.[125] 1960년대의 IBM SLT 모듈은 유리 패시베이션 트랜지스터(및 다이오드) 다이를 사용하는 이러한 하이브리드 회로 모듈의 한 예이다. 개별 트랜지스터를 칩으로 패키징하는 다른 기술에는 ''직접 칩 부착''(DCA) 및 ''칩온보드''(COB)가 포함된다.[125]

9. 유연 트랜지스터

연구자들은 유기 전계 효과 트랜지스터(OFET)를 포함한 여러 종류의 유연 트랜지스터를 개발했다.[126][127][128] 유연 트랜지스터는 플렉서블 디스플레이 및 기타 플렉서블 전자기기에 유용하다.

참조

[1] 웹사이트 Transistor https://www.britanni[...] 2021-01-12
[2] 웹사이트 A History of the Invention of the Transistor and Where It Will Lead Us https://massless.inf[...] 1997-12
[3] 웹사이트 1926 – Field Effect Semiconductor Device Concepts Patented http://www.computerh[...] 2016-03-25
[4] 웹사이트 The Nobel Prize in Physics 1956 https://www.nobelpri[...] Nobel Media AB 2014-12-07
[5] 논문 Frosch and Derick: Fifty Years Later (Foreword) https://iopscience.i[...] 2007-09-01
[6] 논문 Surface Protection and Selective Masking during Diffusion in Silicon https://iopscience.i[...] 1957
[7] 논문 Silicon-Silicon Dioxide Surface Device https://doi.org/10.1[...] 1961
[8] 서적 History of Semiconductor Engineering Springer-Verlag Berlin Heidelberg 2007
[9] 논문 The mechanisms for silicon oxidation in steam and oxygen https://linkinghub.e[...] 1960
[10] 서적 History of Semiconductor Engineering Springer Science & Business Media 2007
[11] 서적 Concise Encyclopedia of Building and Construction Materials https://books.google[...] MIT Press
[12] 특허 Specification of electric current control mechanism patent application https://worldwide.es[...]
[13] 웹사이트 Twists and Turns in the Development of the Transistor http://www.todayseng[...] IEEE-USA Today's Engineer 2003-05-01
[14] 특허 Method and apparatus for controlling electric current 1930-01-28
[15] 웹사이트 Method And Apparatus For Controlling Electric Currents https://patents.goog[...] United States Patent and Trademark Office
[16] 웹사이트 Amplifier For Electric Currents https://patents.goog[...] United States Patent and Trademark Office
[17] 웹사이트 Device For Controlling Electric Current https://patents.goog[...] United States Patent and Trademark Office
[18] 웹사이트 Twists and Turns in the Development of the Transistor http://www.todayseng[...] Institute of Electrical and Electronics Engineers, Inc.
[19] 특허 Improvements in or relating to electrical amplifiers and other control arrangements and devices http://v3.espacenet.[...] European Patent Office 1935-12-06
[20] 웹사이트 November 17 – December 23, 1947: Invention of the First Transistor http://www.aps.org/p[...] American Physical Society
[21] 서적 A History of Engineering and Science in the Bell System, Physical Science (1925–1980) AT&T Bell Laboratories
[22] 서적 Electric Universe Crown Publishers, New York
[23] 백과사전 transistor Houghton Mifflin
[24] 웹사이트 The Nobel Prize in Physics 1956 http://nobelprize.or[...] nobelprize.org 2007-03-12
[25] 학술지 Seventy Years of Getting Transistorized
[26] 서적 The Design of CMOS Radio-Frequency Integrated Circuits https://www.semantic[...] Cambridge University Press 2003
[27] 서적 Nanoelectronics: Materials, Devices, Applications, 2 Volumes https://books.google[...] John Wiley & Sons 2017
[28] 특허 Nouveau sytème crystallin à plusieur électrodes réalisant des relais de effects électroniques 1948-08-13
[29] 특허 Crystal device for controlling electric currents by means of a solid semiconductor
[30] 웹사이트 1948, The European Transistor Invention http://www.computerh[...] Computer History Museum 2012-09-29
[31] 웹사이트 1951: First Grown-Junction Transistors Fabricated | The Silicon Engine | Computer History Museum https://www.computer[...]
[32] 웹사이트 A Working Junction Transistor https://www.pbs.org/[...] "2017-09-17"
[33] 논문 The Surface-Barrier Transistor: Part I-Principles of the Surface-Barrier Transistor "1953-12-00"
[34] 뉴스 Philco Claims Its Transistor Outperforms Others Now In Use The Wall Street Journal "1953-12-04"
[35] 간행물 Electroplated Transistors Announced Electronics magazine "1954-01-00"
[36] 논문 Transistors and Their Circuits in the 4A Toll Crossbar Switching System AIEE Transactions "1953-09-00"
[37] 간행물 1953 Foreign Commerce Weekly
[38] 뉴스 Der deutsche Erfinder des Transistors – Nachrichten Welt Print – DIE WELT https://www.welt.de/[...] Welt.de "2011-11-23"
[39] 웹사이트 Regency TR-1 Transistor Radio History http://www.regencytr[...] "2006-04-10"
[40] 웹사이트 The Regency TR-1 Family http://www.ericwrobb[...] "2017-04-10"
[41] 웹사이트 Regency manufacturer in USA, radio technology from United St http://www.radiomuse[...] 2017-04-10
[42] 뉴스 Chrysler Promises Car Radio With Transistors Instead of Tubes in '56 Wall Street Journal 1955-04-28
[43] 웹사이트 FCA North America - Historical Timeline 1950-1959 https://web.archive.[...] 2017-12-05
[44] 서적 The 100 Most Significant Events in American Business: An Encyclopedia https://books.google[...] ABC-CLIO 2012
[45] 뉴스 The 7 Step Formula Sony Used to Get Back On Top After a Lost Decade https://www.inc.com/[...] 2017-11-29
[46] 간행물 Education and the Innovator's Dilemma https://www.wired.co[...] 2014-01-08
[47] 학술지 The Lost History of the Transistor https://web.archive.[...] 2004-05
[48] 서적 Silicon: evolution and future of a technology Springer 2004
[49] 서적 Microprocessor design: a practical guide from design planning to manufacturing McGraw-Hill Professional 2006
[50] 특허 Device for controlling electric current 1933-03-07
[51] 서적 The Physics of Semiconductors Springer-Verlag
[52] 서적 Semiconductor Devices for Power Conditioning 1982-01-01
[53] 서적 AIP Conference Proceedings 2001-01-01
[54] 서적 Advanced Materials Innovation: Managing Global Technology in the 21st century https://books.google[...] John Wiley & Sons 2016-01-01
[55] 학술지 Surface Protection and Selective Masking during Diffusion in Silicon https://iopscience.i[...] 1957-01-01
[56] 학술지 Frosch and Derick: Fifty Years Later (Foreword) https://iopscience.i[...] 2007-09-01
[57] 특허 Oxidation of semiconductive surfaces for controlled diffusion https://patents.goog[...]
[58] 학술지 Surface Protection and Selective Masking during Diffusion in Silicon https://iopscience.i[...] 1957-01-01
[59] 학술지 Surface Protection and Selective Masking during Diffusion in Silicon https://iopscience.i[...] 1957-01-01
[60] 학술지 The mechanisms for silicon oxidation in steam and oxygen https://linkinghub.e[...] 1960-07-01
[61] 서적 Silicon materials science and technology The Electrochemical Society 1998
[62] 서적 History of Semiconductor Engineering Springer Science & Business Media 2007
[63] 서적 To the Digital Age: Research Labs, Start-up Companies, and the Rise of MOS Technology https://books.google[...] Johns Hopkins University Press 2007
[64] 학술지 Silicon-silicon dioxide field induced surface devices 1960
[65] 웹사이트 1960 – Metal Oxide Semiconductor (MOS) Transistor Demonstrated https://www.computer[...] Computer History Museum 2023-01-16
[66] 학술지 Silicon-Silicon Dioxide Surface Device https://doi.org/10.1[...] 1961
[67] 서적 History of Semiconductor Engineering Springer-Verlag Berlin Heidelberg 2007
[68] 학술지 Through-Silicon Via (TSV) https://pdfs.semanti[...] 2009
[69] 뉴스 Transistors Keep Moore's Law Alive https://www.eetimes.[...] 2018-12-12
[70] 웹사이트 Who Invented the Transistor? https://www.computer[...] 2013-12-04
[71] 논문 Metal-Oxide-Semiconductor Technology 1973
[72] 서적 AIP Conference Proceedings 2001
[73] 웹사이트 1963: Complementary MOS Circuit Configuration is Invented https://www.computer[...] 2019-07-06
[74] 논문 A floating gate and its application to memory devices 1967
[75] 웹사이트 1968: Silicon Gate Technology Developed for ICs https://www.computer[...] 2019-07-22
[76] 서적 FinFETs and Other Multi-Gate Transistors https://books.google[...] Springer Science & Business Media 2008
[77] 논문 Calculated threshold-voltage characteristics of an XMOS transistor having an additional bottom gate 1984-08-01
[78] 웹사이트 IEEE Andrew S. Grove Award Recipients https://www.ieee.org[...] Institute of Electrical and Electronics Engineers 2019-07-04
[79] 웹사이트 The Breakthrough Advantage for FPGAs with Tri-Gate Technology https://www.intel.co[...] Intel 2019-07-04
[80] 웹사이트 Milestones:Invention of the First Transistor at Bell Telephone Laboratories, Inc., 1947 http://www.ieeeghn.o[...] IEEE 2011-08-03
[81] 웹사이트 List of IEEE Milestones http://ethw.org/Mile[...] 2020-12-09
[82] 웹사이트 Dawon Kahng https://www.invent.o[...] 2019-06-27
[83] 웹사이트 Remarks by Director Iancu at the 2019 International Intellectual Property Conference https://www.uspto.go[...] 2019-07-20
[84] 서적 Analog Electronics with LabVIEW https://books.google[...] Prentice Hall Professional 2002
[85] 논문 In search of "Forever," continued transistor scaling one new material at a time 2005
[86] 서적 Nanodevices for Photonics and Electronics: Advances and Applications CRC Press 2015
[87] 웹사이트 Triumph of the MOS Transistor https://www.youtube.[...] Computer History Museum 2019-07-21
[88] 웹사이트 The most manufactured human artifact in history https://computerhist[...] 2021-01-21
[89] 웹사이트 FETs/MOSFETs: Smaller apps push up surface-mount supply https://web.archive.[...] globalsources.com 2007-04-18
[90] 웹사이트 Introducing M1 Pro and M1 Max: the most powerful chips Apple has ever built - Apple https://www.apple.co[...] 2022-10-20
[91] 서적 Digital Systems: From Logic Gates to Processors https://books.google[...] Springer 2016-10-12
[92] 서적 How Transistors Work https://books.google[...] Lerner Publications 2016-08-01
[93] 서적 Understanding Modern Transistors and Diodes https://books.google[...] Cambridge University Press 2010-01-28
[94] 서적 Hands-On Electronics
[95] 웹사이트 Transistor Base Resistor Calculator https://kaizerpowere[...] 2012-01-27
[96] 학회발표논문 Universal system and output transformer for valve amplifiers http://www.mennovand[...]
[97] 웹사이트 Transistor Example http://www.bcae1.com[...]
[98] 학술지논문 Semiconducting polymer blends that exhibit stable charge transport at high temperatures 2018-12-07
[99] 서적 The Art of Electronics Cambridge University Press
[100] 서적 Analog design essentials Springer
[101] 웹사이트 13 Sextillion & Counting: The Long & Winding Road to the Most Frequently Manufactured Human Artifact in History https://www.computer[...] 2019-07-28
[102] 서적 Solid State Electronic Devices Prentice-Hall
[103] 웹사이트 MOSFET DIFFERENTIAL AMPLIFIER http://sites.bu.edu/[...] 2019-08-10
[104] 웹사이트 IGBT Module 5SNA 2400E170100 http://library.abb.c[...] 2012-06-30
[105] 학회논문 A new monolithic emitter-switching bipolar transistor (ESBT) in high-voltage converter applications 2003-10-16
[106] 웹사이트 ESBTs https://www.st.com/e[...] 2019-02-17
[107] 서적 Low-Noise Wide-Band Amplifiers in Bipolar and CMOS Technologies Springer
[108] 웹사이트 Single Electron Transistors http://snow.stanford[...] Snow.stanford.edu 2012-06-30
[109] 웹사이트 Nanofluidic transistor, the basis of future chemical processors http://www.berkeley.[...] Berkeley.edu 2012-06-30
[110] 웹사이트 The return of the vacuum tube? http://www.gizmag.co[...] Gizmag.com 2016-05-01
[111] 웹사이트 New Type of Transistor from a Germanium–Tin Alloy Developed https://www.azom.com[...] 2023-04-28
[112] 웹사이트 Timber! The World's First Wooden Transistor - IEEE Spectrum https://spectrum.iee[...]
[113] 웹사이트 Boffins claim to create the world's first wooden transistor https://www.theregis[...]
[114] 웹사이트 Paper Transistor - IEEE Spectrum https://spectrum.iee[...]
[115] 웹사이트 This Diamond Transistor Is Still Raw, But Its Future Looks Bright - IEEE Spectrum https://spectrum.iee[...]
[116] 웹사이트 The New, New Transistor - IEEE Spectrum https://spectrum.iee[...]
[117] 웹사이트 Chip Industry Week In Review https://semiengineer[...] 2024-02-23
[118] 웹사이트 Transistor Data http://www.clivetec.[...] Clivetec.0catch.com 2016-05-01
[119] 웹사이트 Datasheet for BC549, with A, B and C gain groupings http://www.fairchild[...] 2012-06-30
[120] 웹사이트 Datasheet for BUK854-800A (800volt IGBT) http://www.datasheet[...] 2012-06-30
[121] 웹사이트 Richard Freeman's HP Part numbers Crossreference http://www.hpmuseum.[...] Hpmuseum.org 2012-06-30
[122] 웹사이트 Transistor–Diode Cross Reference – H.P. Part Numbers to JEDEC (pdf) http://www.sphere.bc[...] 2016-05-01
[123] 웹사이트 CV Device Cross-reference by Andy Lake http://www.qsl.net/g[...] Qsl.net 2012-06-30
[124] 서적 Microelectronic circuits https://archive.org/[...] Oxford University Press
[125] 서적 Integrated Circuit Packaging, Assembly and Interconnections https://books.google[...] Springer 2007-04-24
[126] 논문 Can We Build a Truly High Performance Computer Which is Flexible and Transparent?
[127] 논문 Fast flexible electronics using silicon nanomembranes
[128] 논문 Flexible high-performance carbon nanotube integrated circuits
[129] 웹사이트 NVIDIA GeForce 뉴스 https://www.nvidia.c[...] 2022-10-19
[130] 웹사이트 http://www.etymonlin[...]
[131] 특허 Method and apparatus for controlling electric current 1930-01-28
[132] 특허 Improvements in or relating to electrical amplifiers and other control arrangements and devices
[133] 웹사이트 How Europe Missed the Transistor https://spectrum.iee[...]
[134] 서적 Electric Universe Crown Publishers, New York
[135] 학술지 The other transistor: early history of the metal-oxide-semiconducor field-effect transistor http://ieeexplore.ie[...]
[136] 서적 Introduction: Silicon in all its Forms Springer
[137] 서적 Microprocessor design: a practical guide from design planning to manufacturing McGraw-Hill Professional
[138] 웹사이트 TR-55 http://www.sony.co.j[...]
[139] 블로그 50年前のソニーが生んだもの http://techon.nikkei[...] 2005-08-05
[140] 언어
[141] 언어 Atalla
[142] 서적 Silicon: The Semiconductor Material Springer
[143] 언어 bipolar transistor
[144] 언어 field effect transistor
[145] 언어 unipolar transistor
[146] 언어 insulated gate bipolar transistor
[147] 언어 grounded-trench-MOS assisted bipolar-mode field effect transistor
[148] 언어 uni-junction transistor
[149] 언어 programmable uni-junction transistor
[150] 언어 static induction transistor
[151] 용어 power bipolar transistor
[152] 용어 power transistor
[153] Youtube 트랜지스터, 어떻게 작동 합니까? https://www.youtube.[...] 공학 코너 2018-09-21
[154] 웹인용 1926 – Field Effect Semiconductor Device Concepts Patented http://www.computerh[...] 2016-03-25

관련 사건 타임라인

( 최근 20개의 뉴스만 표기 됩니다. )



본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
