회로 차단기
개요
2극 소형 회로 차단기
회로 차단기 기호
정의
설명회로 차단기(回路遮斷器, 영어: circuit breaker)는 전기 회로에서 과전류가 발생했을 때 자동으로 회로를 차단하여 전기 기기나 배선을 보호하는 장치이다.
추가 정보
관련 용어전력 기기, 차단기 (철도)

2. 기원

최초 형태의 회로 차단기는 1879년 토머스 에디슨의 특허 출원에 기술되었으나, 그의 상용 전력 분배 시스템은 퓨즈를 사용하였다.[29] 이것의 목적은 전등 회로를 우발적인 합선으로부터 보호하기 위한 것이었다. 오늘날과 비슷한 현대의 소형 회로 차단기는 1924년 브라운 보베리 시에가 특허를 보유하였다. 휴고 스토츠(Hugo Stotz)는 그의 회사를 BBC에 판매하였는데, DRP(Deutsches Reichspatent) 458392의 발명가로 간주되었다.[30] 스토츠의 발명은 오늘날까지 가정용 로드 센터에서 공용으로 사용되는 현대의 열자기 차단기의 전신이었다.

3. 작동 원리

회로 차단기는 먼저 고장 상태를 감지해야 한다. 소형 주 전원 및 저전압 회로 차단기에서는 일반적으로 장치 자체 내에서 이 작업을 수행하며, 주로 전기의 가열 또는 자기 효과를 사용한다. 대전류 또는 고전압용 회로 차단기는 일반적으로 보호 계전기 파일럿 장치를 사용하여 고장 상태를 감지하고 개방 메커니즘을 작동하도록 구성된다. 이러한 장치는 일반적으로 배터리와 같은 별도의 전원을 필요로 하지만, 일부 고전압 회로 차단기는 변류기, 보호 계전기 및 내부 전원을 갖춘 자체 포함형이다.[4]

고장이 감지되면 회로 차단기 접점이 회로를 차단하기 위해 열려야 한다. 이는 일반적으로 스프링이나 압축 공기와 같이 차단기 내에 포함된 기계적으로 저장된 에너지를 사용하여 접점을 분리함으로써 수행된다. 차단기는 또한 열팽창 또는 증가된 자기장을 통해 고장으로 인한 더 높은 전류를 사용하여 접점을 분리할 수 있다. 소형 회로 차단기는 일반적으로 회로를 끄거나 트립된 차단기를 재설정하는 수동 제어 레버를 가지고 있는 반면, 더 큰 장치는 메커니즘을 트립시키기 위해 솔레노이드를 사용하고, 스프링에 에너지를 복원하기 위해 전동기를 사용할 수 있다.[4]

회로 차단기 접점은 과도한 발열 없이 부하 전류를 전달해야 하며, 회로를 차단(개방)할 때 발생하는 아크의 열에도 견뎌야 한다. 접점은 구리 또는 구리 합금, 은 합금 및 기타 전도성이 높은 재료로 만들어진다. 접점의 수명은 전류를 차단하는 동안 아킹으로 인한 접점 재료의 침식에 의해 제한된다. 소형 및 몰드 케이스 회로 차단기는 일반적으로 접점이 마모되면 폐기되지만, 전력 회로 차단기 및 고전압 회로 차단기는 교체 가능한 접점을 가지고 있다.[4]

높은 전류 또는 전압이 차단되면 아크가 생성된다. 아크의 최대 길이는 일반적으로 전압에 비례하는 반면, 강도(또는 열)는 전류에 비례한다. 이 아크는 제어된 방식으로 억제, 냉각 및 소멸되어 접점 사이의 간격이 다시 회로의 전압을 견딜 수 있도록 해야 한다. 다양한 회로 차단기는 아크가 형성되는 매체로 진공, 공기, 절연 가스, 또는 오일을 사용한다. 아크를 소멸시키기 위해 다음과 같은 다양한 기술이 사용된다.[4]


  • 아크 연장 또는 편향
  • 집중 냉각 (제트 챔버에서)
  • 부분 아크로 분할
  • 제로점 소호 (교류 파형에서 전류와 전위가 거의 0에 가까운 순간에 접점이 열려, 개방 시 무부하 전류를 효과적으로 차단. 제로점 통과는 선 주파수의 두 배로 발생. 즉, 50 Hz의 경우 초당 100번, 60 Hz AC의 경우 초당 120번)
  • 직류 회로에서 접점과 병렬로 커패시터 연결


고장 상태가 제거되면 접점을 다시 닫아 중단된 회로에 전원을 복원해야 한다.[4]

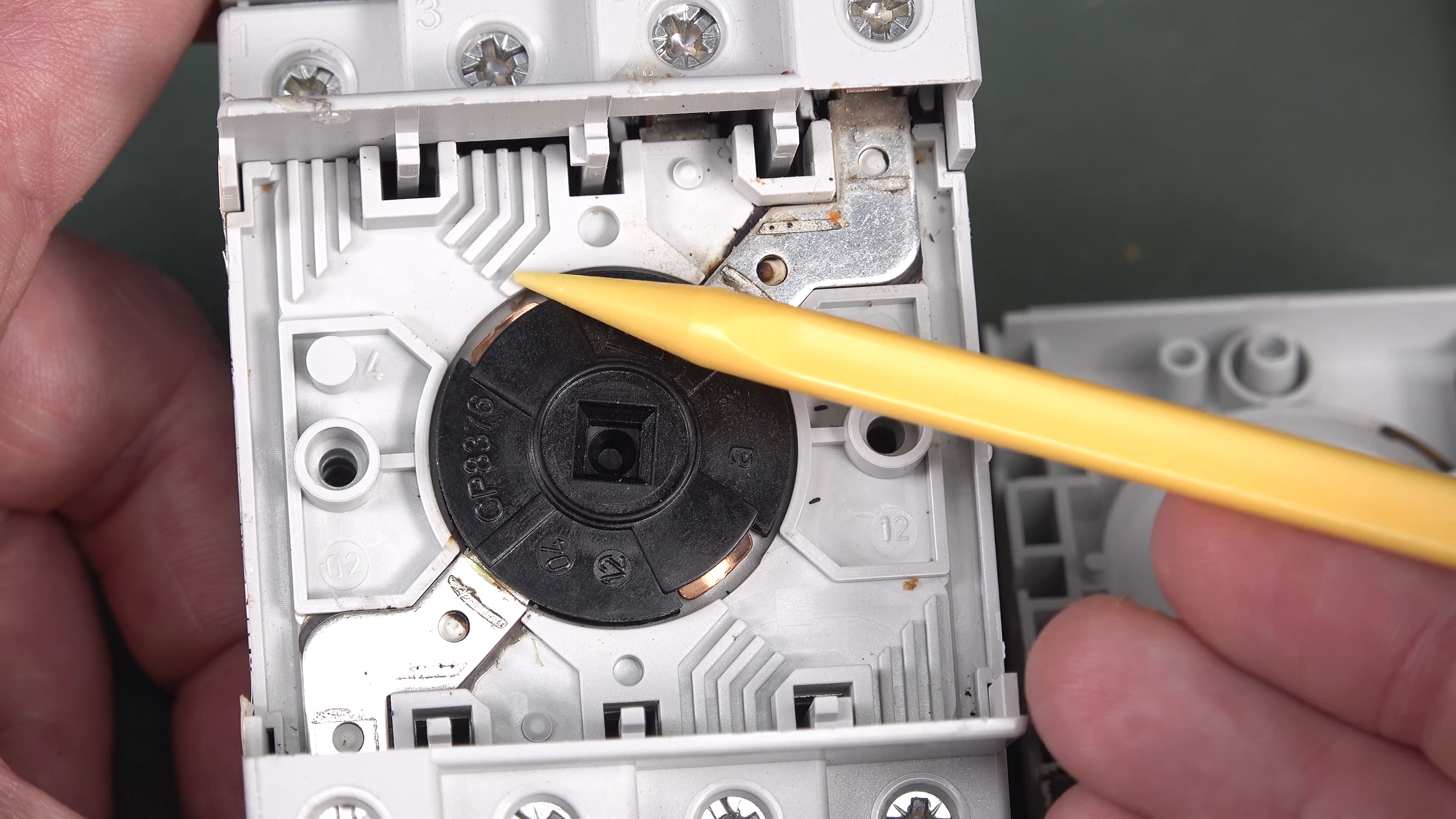

베네딕트 LS25 솔라 DC 절연 스위치 내부의 고전압 플라즈마 아크 슈트


저전압 배선용 차단기 (MCB)는 아크를 소멸시키기 위해 공기만을 사용한다. 이러한 차단기에는 아크를 분할하고 냉각하는 상호 절연된 평행 금속판의 스택인 아크 슈트가 포함되어 있다. 아크를 더 작은 아크로 분할함으로써 아크는 냉각되는 동시에 아크 전압이 증가하고, 이는 차단기를 통과하는 전류를 제한하는 추가적인 임피던스 역할을 한다. 접점 근처의 전류 전달 부품은 전류 경로의 자기력에 의해 아크를 아크 슈트로 쉽게 편향시키지만, 마그네틱 블로우아웃 코일 또는 영구 자석도 아크를 아크 슈트로 편향시킬 수 있다(더 높은 정격의 차단기에 사용). 아크 슈트의 플레이트 수는 차단기의 단락 정격 및 공칭 전압에 따라 달라진다.[4]

더 큰 정격의 경우, 유입 차단기는 아크를 통해 오일 제트를 분사하기 위해 오일의 일부를 기화시키는 것에 의존한다.[5]

가스(일반적으로 육불화황) 차단기는 때때로 자기장을 사용하여 아크를 늘린 다음, 늘어난 아크를 소멸시키기 위해 육불화황(SF6)의 절연 강도에 의존한다.

진공 차단기는 아크가 최소화된다(접점 재료 외에는 이온화할 것이 없기 때문). 아크는 매우 적은 양으로 늘어날 때 소멸된다. 진공 차단기는 38,000 볼트에 이르는 현대적인 중전압 개폐 장치에 자주 사용된다.

기중 차단기는 아크를 불어내기 위해 압축 공기를 사용할 수 있으며, 또는 대안으로 접점이 작은 밀폐된 챔버로 빠르게 이동하여, 배출된 공기가 아크를 불어낸다.

차단기는 일반적으로 모든 전류를 매우 빠르게 차단할 수 있다. 일반적으로 아크는 장치의 사용 연한과 구조에 따라 메커니즘이 트립된 후 30~150 ms 사이에 소멸된다. 최대 전류 값과 통과 에너지로 차단기의 품질이 결정된다.

4. 종류

회로 차단기는 전압, 구조, 차단 방식 등에 따라 다양하게 분류된다.


  • '''저전압 회로 차단기''': 1,000VAC 미만의 전압에서 사용되며, 가정, 상업, 산업 분야에서 널리 쓰인다.
  • '''중전압 회로 차단기''': 1~72kV 사이의 전압에서 사용되며, 실내 금속 개폐 장치나 변전소 실외에 설치된다.
  • '''고전압 회로 차단기''': 72.5kV 이상의 전압에서 사용되며, 전력 전송 네트워크를 보호하고 제어한다.


회로 차단기는 아크 소멸 방식에 따라 다음과 같이 분류할 수 있다.

종류설명
유입 차단기(OCB)절연유를 사용하여 아크를 소멸시킨다. 초기에는 아크에 의한 유분해 가스와 압력을 이용했지만, 화재 위험으로 인해 소호실 방식으로 변경되었다.[26]
공기 차단기(ABB)절연 매체로 공기를 사용하며, 고압 공기를 아크에 불어넣어 차단하는 방식이다.[26]
가스 차단기(GCB)고압 가스를 사용하여 아크를 소멸시킨다. 버퍼 방식, 자력 방식 등이 있다.[26]
진공 차단기(VCB)고진공 상태의 높은 절연 내력과 확산 작용을 이용하여 아크를 소멸시킨다.[26]
자기 차단기(MBB)



이 외에도 다음과 같은 기타 차단기들이 있다.


  • '''누전 차단기(RCD/RCCB)''' 또는 '''GFCI''': 전류 불균형을 감지하여 누전을 막지만, 과전류 보호 기능은 없다.
  • '''RCBO''' 또는 '''GFCI 차단기''': 누전 차단기(RCD)와 MCB의 기능을 하나로 합친 것이다.
  • '''누설 전류 차단기(ELCB)''': 접지선에서 직접 전류를 감지하는 방식으로, 현재는 새로운 설치에 사용되지 않는다.
  • '''아크 고장 회로 차단기(AFCI)''' 또는 '''AFDD''': 전기 아크를 감지하여 화재를 예방한다.
  • '''재폐로''': 단기적인 고장 발생 시 자동으로 회로를 복구하는 차단기이다.
  • '''폴리 스위치''': 자동으로 재설정되는 퓨즈와 유사한 소형 장치이다.

4. 1. 저전압 회로 차단기

저전압(1,000 VAC 미만) 회로 차단기는 가정, 상업 및 산업 분야에서 흔히 사용되며, 다음과 같은 종류가 있다.

  • 소형 회로 차단기(MCB): 정격 전류가 최대 125A이며, 트립 특성은 일반적으로 조정할 수 없다. 열 또는 열-자기 방식으로 작동한다.
  • 배선용 차단기(MCCB): 정격 전류가 최대 1,600A이며, 열 또는 열-자기 방식으로 작동한다. 정격이 높은 장치에서는 트립 전류를 조정할 수 있다.
  • 저압 기중 차단기(ACB): 대규모 산업 플랜트의 주 전원 분배에 사용되는 경우가 많다. 회로 개폐를 대기 중에서 수행하며, 일반적으로 금속판으로 덮여 있고 전자 제어 방식으로 유지 보수가 용이하다.
  • 누전 차단기(ELCB): 저압 옥내 전로에서 감전 사고나 누전 화재 방지를 목적으로 한다.
  • 솔리드 스테이트 회로 차단기(SSCB): '디지털' 회로 차단기라고도 불리며, 회로 차단 기술을 기계적 수준에서 전기적 수준으로 발전시킨 기술 혁신이다. 마이크로초 단위로 회로를 차단하여 훨씬 빠르게 작동하고, 회로 부하를 더 잘 감시하며, 수명이 더 길다.
  • 자기 회로 차단기: 솔레노이드(전자석)를 사용하며, 솔레노이드의 인장력은 전류에 따라 증가한다. 미국에서 가장 흔하게 사용된다.
  • 열-자기 배선 방식 회로 차단기: 분전반에서 주로 찾아볼 수 있는 형식으로, 단락과 같은 큰 전류 서지에는 전자기기가 즉각적으로 반응하고, 더 작지만 장기간의 과전류 상태에는 바이메탈 스트립이 반응한다.
  • 마그네틱-유압식 회로 차단기: 솔레노이드 코일을 사용하여 접점을 열기 위한 작동력을 제공하며, 점성 유체를 사용하여 유압식 시간 지연 기능을 통합한다. 주변 온도는 시간 지연에 영향을 미치지만 정격 전류에는 영향을 미치지 않는다.
  • 공통 트립 차단기: 하나의 회로에서 발생한 고장으로 여러 회로에서 동시 차단을 제공한다. 삼상 시스템에서 매우 일반적이며, 3극 또는 4극 차단이 가능하다.
  • 션트 트립 유닛: 외부의 정전압 신호에 의해 작동하도록 설계된 솔레노이드가 있는 장치이다.


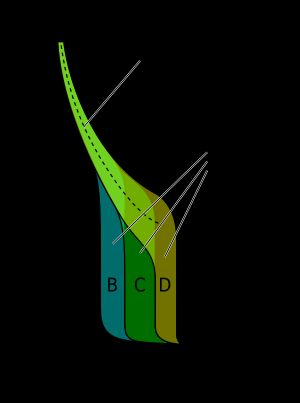

정격 전류의 배수에 따른 트립 시간 대 전류


회로 차단기는 표준 정격으로 제조되며, 선호수 시스템을 사용하여 유용한 정격 범위를 만든다. 소형 회로 차단기는 고정된 트립 설정을 가지며, 작동 전류 값을 변경하려면 전체 회로 차단기를 교체해야 한다. 더 높은 정격의 회로 차단기는 조정 가능한 트립 설정을 가질 수 있다.

국제 표준 IEC 60898-1은 저전압 배전 회로 차단기의 ''정격 전류''를 차단기가 지속적으로 견딜 수 있는 최대 전류로 정의한다. 일반적으로 사용 가능한 정격 전류의 선호 값은 1A, 2A, 4A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A,[6] 및 125 A이다.

유형순시 트립 전류
B정격 전류의 3–5배 (예: 명목상 10 A 장치는 30–50 A에서 트립)
C정격 전류의 5–10배
D정격 전류의 10–14배
K정격 전류의 8–12배 (정상 작동 시 단기적(약 400 ms ~ 2 s) 전류 피크가 자주 발생하는 부하 보호용)
Z정격 전류의 2–3배 (수십 초의 지속 시간) (반도체 장치 또는 변류기를 사용하는 측정 회로와 같은 부하 보호용)


4. 2. 중전압 회로 차단기

1~72kV 정격의 중전압 회로 차단기는 실내 사용을 위해 금속으로 둘러싸인 개폐 장치 라인업으로 조립될 수 있으며, 변전소의 실외에 설치된 개별 부품일 수도 있다. 공기 차단 회로 차단기는 실내 적용을 위해 오일 충전 장치를 대체했지만, 현재는 진공 차단기(약 40.5kV까지)로 대체되고 있다. 아래에 설명된 고전압 회로 차단기와 마찬가지로, 이들은 변류기를 통해 작동하는 전류 감지 보호 계전기에 의해 작동된다. 중전압(MV) 차단기의 특성은 IEC 62271과 같은 국제 표준에 의해 제공된다. 중전압 회로 차단기는 내장된 열 또는 자기 과전류 센서에 의존하는 대신 거의 항상 별도의 전류 센서와 보호 계전기를 사용한다.

중전압 회로 차단기는 아크를 소멸시키는 데 사용되는 매체에 따라 분류할 수 있다.

  • 진공 차단기—정격 전류 최대 6,300A, 발전기 회로 차단기 적용 시 더 높음(최대 16,000A & 140kA). 이 차단기는 진공 용기(일명 "병")에서 아크를 생성하고 소멸시켜 전류를 차단한다.[14] 긴 수명의 벨로우즈는 접점이 분리되어야 하는 6~10mm를 이동하도록 설계되었다. 이들은 일반적으로 약 40,500V까지의 전압에 적용되며, 이는 대략 전력 시스템의 중전압 범위에 해당한다. 진공 회로 차단기는 다른 회로 차단기보다 오버홀 간 수명이 더 길다. 또한 지구 온난화 지수는 SF6 회로 차단기보다 훨씬 낮다.
  • 공기 회로 차단기—정격 전류 최대 6,300A, 발전기 회로 차단기의 경우 더 높다. 트립 특성은 구성 가능한 트립 임계값 및 지연 시간을 포함하여 종종 완전히 조정 가능하다. 일반적으로 전자적으로 제어되지만 일부 모델은 통합 전자 트립 장치를 통해 마이크로프로세서로 제어된다. 차단기가 유지 관리가 용이하도록 드로우아웃 인클로저에 배열되는 대규모 산업 플랜트의 주 전원 분배에 자주 사용된다.
  • SF6 회로 차단기는 육불화황 가스로 채워진 챔버에서 아크를 소멸시킨다.


중전압 회로 차단기는 특히 실외 변전소에서 버스바 또는 전선에 볼트로 연결하여 회로에 연결될 수 있다. 개폐 장치 라인업의 중전압 회로 차단기는 드로우아웃 구조로 제작되는 경우가 많아, 전원 회로 연결을 방해하지 않고 차단기를 제거할 수 있으며, 모터 작동 또는 수동 크랭크 메커니즘을 사용하여 차단기를 인클로저에서 분리한다.

4. 3. 고전압 회로 차단기

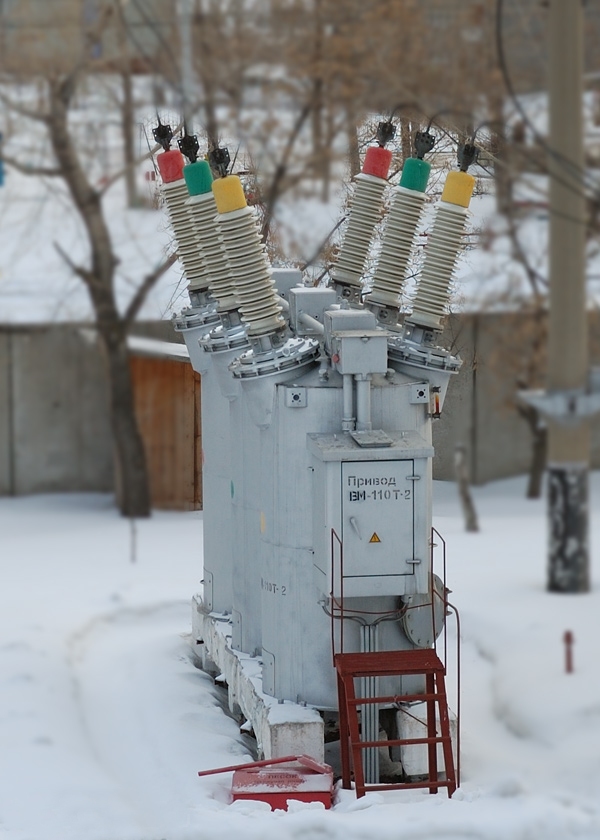

3상 110kV 오일 회로 차단기(소련/러시아)

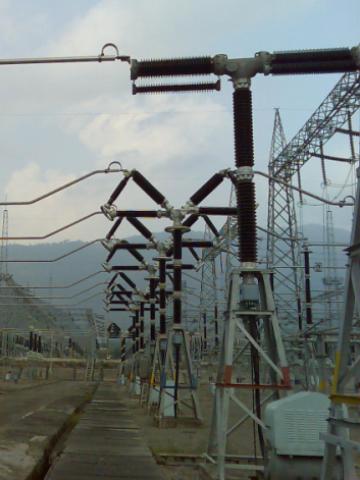

400 kV SF6 라이브 탱크 회로 차단기


전기 전력 전송 네트워크는 고전압 차단기에 의해 보호되고 제어된다. 국제전기기술위원회(IEC)의 최근 정의에 따라 72.5 kV 이상을 고전압으로 간주한다. 고전압 차단기는 거의 항상 솔레노이드로 작동하며, 변류기를 통해 작동하는 전류 감지 보호 계전기가 사용된다. 변전소에서 보호 계전기 방식은 복잡할 수 있으며, 다양한 유형의 과부하 또는 접지/지락 고장으로부터 장비와 모선을 보호한다.

고전압 차단기는 아크를 소멸시키는 데 사용되는 매체를 기준으로 광범위하게 분류된다.

  • 대용량 오일
  • 최소 오일
  • 공기 분사
  • 진공
  • SF6
  • CO2


절연유 유출에 대한 환경 및 비용 문제로 인해, 대부분의 새로운 차단기는 아크를 소멸시키기 위해 SF6 가스를 사용한다.[5]

회로 차단기는 차단 메커니즘을 포함하는 인클로저가 선로 전위에 있는 ''라이브 탱크'' 또는 인클로저가 접지 전위에 있는 ''데드 탱크''로 분류할 수 있다. 고전압 AC 회로 차단기는 일반적으로 최대 765 kV까지의 정격으로 제공된다. 1,200kV 차단기는 2011년 11월에 지멘스에서 출시되었고,[15] 이어서 다음 해 4월에 ABB에서 출시되었다.[16]

송전 시스템에 사용되는 고전압 회로 차단기는 3상 선로의 단일 극이 세 극 모두를 트립하는 대신 트립하도록 배열될 수 있다. 일부 종류의 고장의 경우, 이는 시스템 안정성과 가용성을 향상시킨다.

고전압 직류 회로 차단기는 2015년 현재까지 여전히 연구 분야이다. 이러한 차단기는 HVDC 송전 시스템을 상호 연결하는 데 유용할 것이다.[17]

2012년, ABB는 아크 소화 매개체로 이산화 탄소를 사용하는 75kV 고전압 차단기를 선보였다. 이산화 탄소 차단기는 SF6 차단기와 동일한 원리로 작동하며, 단로 차단기로도 생산될 수 있다. SF6에서 CO2로 전환함으로써 제품 수명 주기 동안 CO2 배출량을 10톤 줄일 수 있다.[22]

; 유입 차단기 (Oil Circuit Breaker, OCB)

: 절연유 중에서 차단하는 것으로, 처음에는 접점을 열 때 아크에 의한 유분해에 의한 가스와 그 압력으로 차단했지만 (병렬 절단), 화재가 다발했기 때문에 차단부를 절연물로 둘러싸서 아크를 발생시키는 소호실 방식으로 이행했다.[26]

; 공기 차단기 (Air Blast Circuit Breaker, ABB)

: 화재 발생의 위험을 회피하기 위해 절연 매체를 공기로 한 것으로, 유입 차단기와 마찬가지로 처음에는 접점을 열기만 했지만, 아크가 공간으로 퍼져 화재가 다발했기 때문에 소호실 방식으로 이행하여, 고압 공기를 아크에 한꺼번에 불어넣어 차단하는 방식이 등장했다.[26]

; 가스 차단기 (Gas Circuit Breaker, GCB)

: 고압 가스를 불어넣는 차단기로, 기계 압축실을 가진 버퍼 방식이나 아크 자체의 에너지를 이용하는 자력 방식, 그 병용 등의 방식이 있다.[26]

; 진공 차단기 (Vacuum Circuit Breaker, VCB)

: 고진공 중의 높은 절연 내력과 확산 작용을 이용한 차단기이다.[26]

; 자기 차단기 (Magnetic Blow-out circuit Breaker, MBB)

4. 4. 기타


  • 과전류 장치를 트립시키기에는 너무 작은 접지 결함으로부터 보호하는 차단기:
  • * 누전 차단기(RCD), 또는 잔류 전류 회로 차단기(RCCB) — 전류 불균형을 감지하지만 과전류 보호 기능은 제공하지 않는다. 미국과 캐나다에서는 이를 접지 고장 회로 차단기(GFCI)라고 부른다.
  • * 과전류 보호 기능이 있는 잔류 전류 회로 차단기(RCBO) — 누전 차단기(RCD)와 MCB의 기능을 하나의 패키지로 결합한다. 미국과 캐나다에서는 이를 GFCI 차단기라고 부른다.
  • * 누설 전류 차단기(ELCB) — 불균형 감지 대신 접지선에서 직접 전류를 감지한다. 전류가 지상에 있는 사람이나 배관과 같은 다른 경로를 통해 접지로 돌아가는 위험한 상황을 감지할 수 없으므로 더 이상 새로운 설치에서는 사용되지 않는다(영국에서는 VOELCB라고도 함).

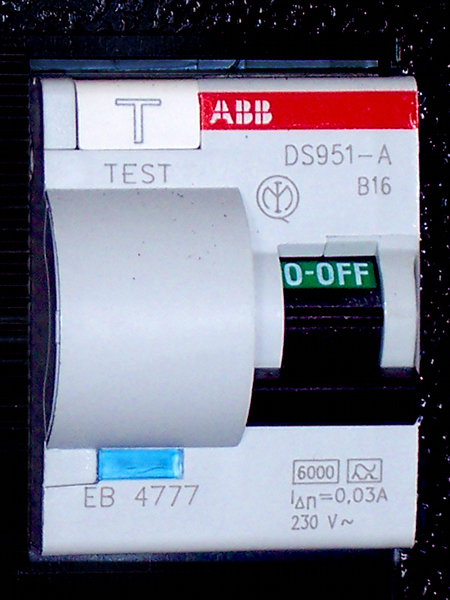

과전류 보호 기능이 있는 누전 차단기

  • 아크 고장 회로 차단기(AFCI) 또는 아크 고장 감지 장치(AFDD) — 헐거운 전선 등에서 발생하는 전기 아크를 감지한다.
  • 재폐로(Recloser) — 지연 후 자동으로 닫히는 유형의 회로 차단기이다. 이러한 장치는 단기적인 고장으로 인해 지속적인 정전이 발생하는 것을 방지하기 위해 가공 전력 배전 시스템에 사용된다.
  • 폴리 스위치(polyfuse) — 회로 차단기보다는 자동으로 재설정되는 퓨즈로 일반적으로 설명되는 소형 장치이다.

5. 표준 전류 정격



저전압 배전 회로 차단기의 경우, 국제 표준인 IEC 60898-1은 ''정격 전류''를 차단기가 지속적으로 견딜 수 있도록 설계된 최대 전류로 정의한다. 일반적으로 사용 가능한 정격 전류의 선호 값은 1A, 2A, 4A, 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A,[6] 및 125A이다. 회로 차단기에는 문자 앞에 정격 전류가 표시되어 있으며, 이 문자는 정격 전류의 배수로 표현된 의도적인 시간 지연 없이 회로 차단기를 트립시키는 ''순시 트립 전류''를 나타낸다.

유형순시 트립 전류
B정격 전류의 3–5배, 예를 들어 명목상 10A 장치는 30–50A에서 트립됨
C정격 전류의 5–10배
D정격 전류의 10–14배
K정격 전류의 8–12배 (정상 작동 시 단기적(약 400ms ~ 2s) 전류 피크가 자주 발생하는 부하 보호용)
Z정격 전류의 2–3배 (수십 초의 지속 시간, 반도체 소자 또는 변류기를 사용하는 측정 회로와 같은 부하 보호용)


6. 단락 전류

회로 차단기는 정상적으로 통전할 수 있는 정격 전류와 안전하게 차단할 수 있는 최대 단락 전류로 정격이 매겨진다. 이 후자의 값을 차단기의 '''차단 용량'''('''AIC''')이라고 한다.

단락 조건에서 계산되거나 측정된 최대 예상 단락 전류는 회로의 정상 정격 전류보다 몇 배 더 클 수 있다. 대전류를 차단하기 위해 전기 접점이 열리면, 열린 접점 사이에 아크가 형성되어 전류가 계속 흐르려고 한다. 이러한 조건은 전도성 이온화 가스 및 용융 또는 기화된 금속을 생성하여 아크가 계속되거나 추가적인 단락을 일으켜, 잠재적으로 회로 차단기 및 설치된 장비의 폭발을 초래할 수 있다. 따라서 회로 차단기는 아크를 분할하고 소멸시키기 위해 다양한 기능을 통합한다.

차단기가 차단할 수 있는 최대 단락 전류는 테스트를 통해 결정된다. 차단기의 차단 용량 정격보다 높은 예상 단락 전류가 있는 회로에 차단기를 적용하면 고장을 안전하게 차단하지 못할 수 있다. 최악의 경우 차단기가 고장을 성공적으로 차단한 후 재설정될 때 폭발할 수도 있다.

일반적인 가정용 배전반 회로 차단기는 ()의 단락 전류를 차단하도록 정격이 매겨진다. 제어 회로나 소형 가전 제품을 보호하는 데 사용되는 소형 회로 차단기는 배전반에서 사용하기에 충분한 차단 용량을 갖지 못할 수 있다. 이러한 회로 차단기는 분배형 회로 차단기와 구별하기 위해 "보조 회로 보호기"라고 불린다.

7. 철도용 차단기

2006년에 국제 규격 IEC61992가 정비되었으며, 차단 시간에 따라 3가지로 분류된다.[28]


  • 초고속도 회로 차단기(종별 V)
  • 고속도 회로 차단기(종별 H)
  • 준고속도 회로 차단기(종별 S)


일본산업규격 JIS E 2501에는 H1과 H2가 있으며, H1은 IEC 규격에 대응하고, H2는 기존 JEC 규격에 대응한다.[28]

8. 스마트 회로 차단기

여러 회사에서 전자 장치를 통해 가전 제품을 모니터링하거나 디지털 회로 차단기를 사용하여 차단기를 원격으로 제어하는 방안을 모색해왔다. 미국의 유틸리티 회사들은 전력망 부하가 높은 기간 동안 가전 제품을 켜고 끄거나, 전기 자동차 충전을 중단할 수 있는 기술의 사용을 검토해 왔다. 연구 및 테스트 중인 이러한 장치는 스마트폰 앱 또는 기타 수단을 통해 주택의 전기 사용량을 모니터링할 수 있는 무선 기능을 갖게 될 것이다.[23]
