1. 개요

AGM-154 JSOW는 미국에서 개발된 공대지 활공 폭탄으로, 다양한 표적을 원거리에서 공격하도록 설계되었다. JSOW는 GPS/INS를 사용한 정밀 유도와 주야간 및 악천후 작전 능력을 갖추고 있으며, AGM-154C는 적외선 탐색기를 추가하여 종말 유도 기능을 제공한다. 1990년대에 개발되어 1999년 실전 배치되었으며, 여러 파생형이 존재한다. JSOW는 미국 해군, 공군, 그리고 여러 동맹국에서 운용되고 있으며, 사거리 연장형(JSOW-ER) 개발 계획은 취소되었다.

더 읽어볼만한 페이지

  • 미국의 무기 - AN/APG-77
    AN/APG-77은 노스럽 그루먼과 레이시온이 개발한 AESA 방식의 항공 레이더로, 저피탐지 성능과 다목표 동시 추적 기능을 갖추고 있으며, 개량형인 AN/APG-77(v)1은 지상 공격 능력을 향상시켰다.
  • 미국의 무기 - 레밍턴 M870
    레밍턴 M870은 1950년 레밍턴사에서 출시된 펌프 액션 방식의 샷건으로, 하부 장전과 측면 배출 방식을 특징으로 하며, 군, 경찰 등 다양한 기관과 대중문화에서 널리 사용된다.
  • 항공기용 폭탄 - 벙커버스터
    벙커버스터는 콘크리트나 지하 시설 파괴용 폭탄으로, 초기 형태는 2차 대전 중 개발되었고 냉전 시대를 거쳐 정밀 유도 폭탄 및 대형 관통 폭탄 등으로 발전했으며 핵탄두를 장착한 형태도 존재한다.
  • 항공기용 폭탄 - 레이저 유도 폭탄
    레이저 유도 폭탄은 레이저를 이용하여 목표물을 정확하게 타격하는 유도 폭탄으로, 탄체, 레이저 감지 장치, 조종 날개로 구성되어 레이저 표적 지시 장치에서 발사된 레이저를 따라 목표물에 유도되는 방식으로 작동하며, 기술 개발을 통해 성능이 향상되어 GPS와 같은 다른 유도 방식과 결합하여 사용되기도 한다.
  • 레이시온 - FIM-92 스팅어
    스팅어는 미국의 휴대용 지대공 미사일로, 적외선 유도 방식을 사용하며, 다양한 개량형이 있으며, 소련-아프가니스탄 전쟁 등 여러 분쟁에 사용되었고, 헬리콥터 탑재형과 함대공형으로도 사용된다.
  • 레이시온 - AN/APG-77
    AN/APG-77은 노스럽 그루먼과 레이시온이 개발한 AESA 방식의 항공 레이더로, 저피탐지 성능과 다목표 동시 추적 기능을 갖추고 있으며, 개량형인 AN/APG-77(v)1은 지상 공격 능력을 향상시켰다.
AGM-154 JSOW
개요
AGM-154 JSOW
종류활공폭탄
제원
원산지미국
사용미국군
중화민국 공군
캐나다 왕립 공군
핀란드 공군
폴란드 공군
그리스 공군
오스트레일리아 왕립 공군
모로코 왕립 공군
튀르키예 공군
싱가포르 공군
사용 시기1998년 12월 – 현재
참전사막의 여우 작전
남부 감시 작전
코소보 전쟁
아프가니스탄 전쟁 (2001년~2021년)
이라크 전쟁
제조사레이시온
단위 가격AUPP AGM-154A: $282,000
AGM-154B: $484,167
AGM-154C: $719,012
무게483kg ~ 497kg
길이406cm
직경33cm
날개폭269cm
사거리저고도 발사: 22km
고고도 발사: 130km
탄두97/B - 집속탄 (JSOW A)
108 - 센서 융합 무기 (JSOW B - 현재 취소됨)
유도 방식관성 항법 장치와 위성 항법 장치 연동, 종말 단계 적외선 호밍 (AGM-154C만 해당)
추진 방식A/B/C형: 활공
엔진D/E형: 윌리엄스 J400-WR-104 터보제트 엔진 (1.07kN)
비행 속도아음속

2. 개발

JSOW는 발사 후 망각 무기로, GPS/INS를 사용하여 항법을 수행하며, 주야간 및 악천후 작전이 가능하다. JSOW-C는 적외선 탐색기를 추가하여 종말 유도를 제공한다.[3]

원래 JSOW는 텍사스 인스트루먼트의 방위 시스템 & 전자 부문에서 개발되었다. 1991년 4월, 회사 자금으로 최초 비행을 실시한 후, 미국 해군과 미국 공군 간의 공동 프로그램이 수여되었다. 1997년 1월, 텍사스 인스트루먼트는 방위 부문을 레이시온에 매각했다.[3]

미국 해군은 1997년 2월 작전 평가(OPEVAL)를 시작했고, JSOW는 1999년 1월에 실전 배치되었다. 대외 군사 판매는 폴란드 및 터키와 체결되었다. 핀란드, 그리스, 싱가포르는 현재 FMS 사례를 추진 중이다.[3][4]

JSOW는 약 453.59kg급 무기로, 15nmi 저고도 발사에서 최대 60nmi[5] 고고도 발사에 이르기까지 스탠드오프 능력을 갖춘 저비용, 고효율 공대지 활공 폭탄이다. JSOW는 다양한 지상 표적에 사용될 수 있으며, 적의 점 방어 밖의 사거리에서 작동한다.

JSOW는 길이가 약 약 406.40cm이며, 무게는 약 약 453.59kg이다. AGM-154A (JSOW-A)는 1999년에 실전 배치되었다. AGM-154C (JSOW BROACH)는 2005년 2월에 실전 배치되었다.

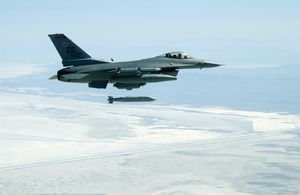

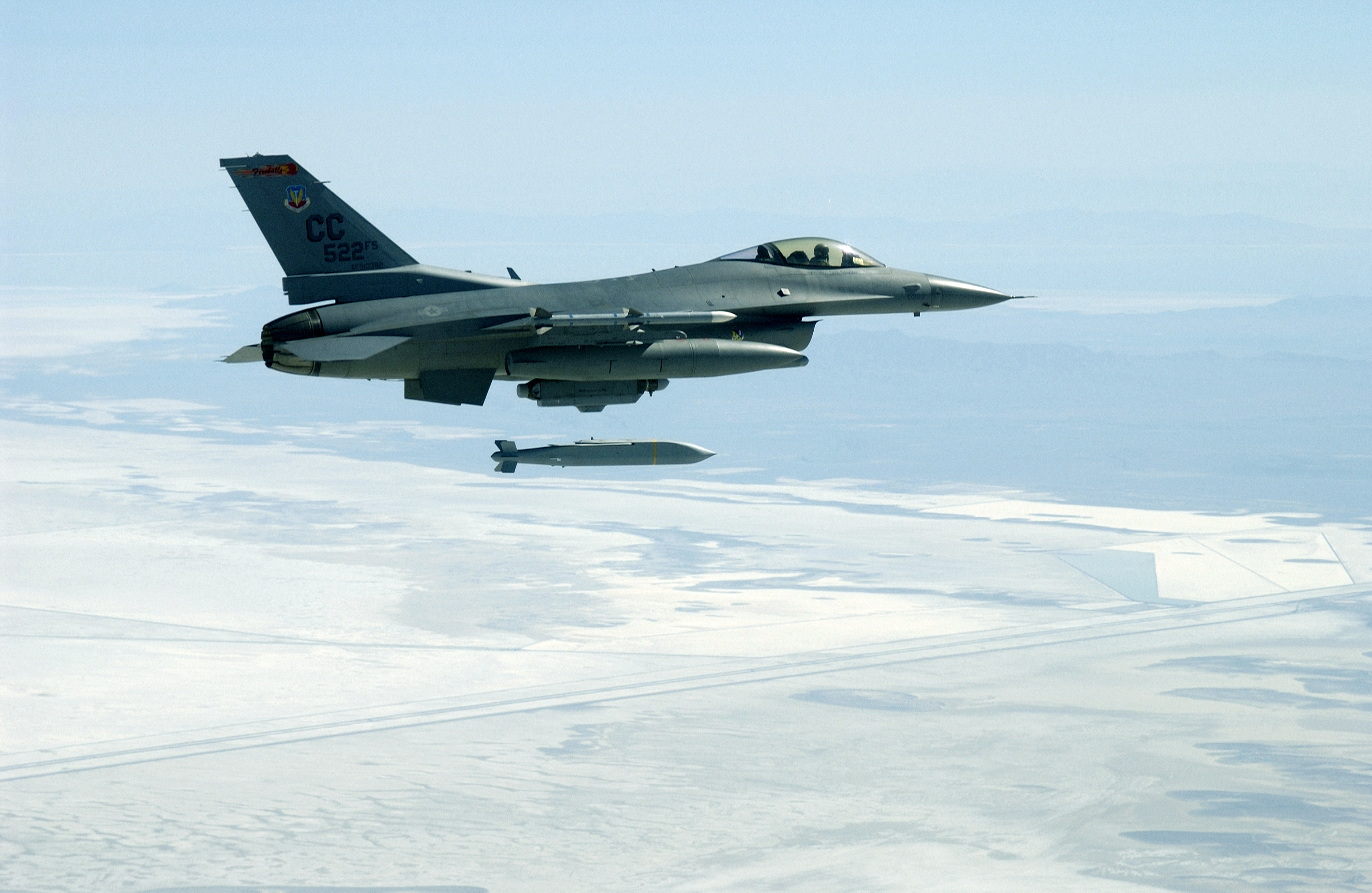

F-16C가 유타 시험 훈련장에서 AGM-154 JSOW를 발사한다

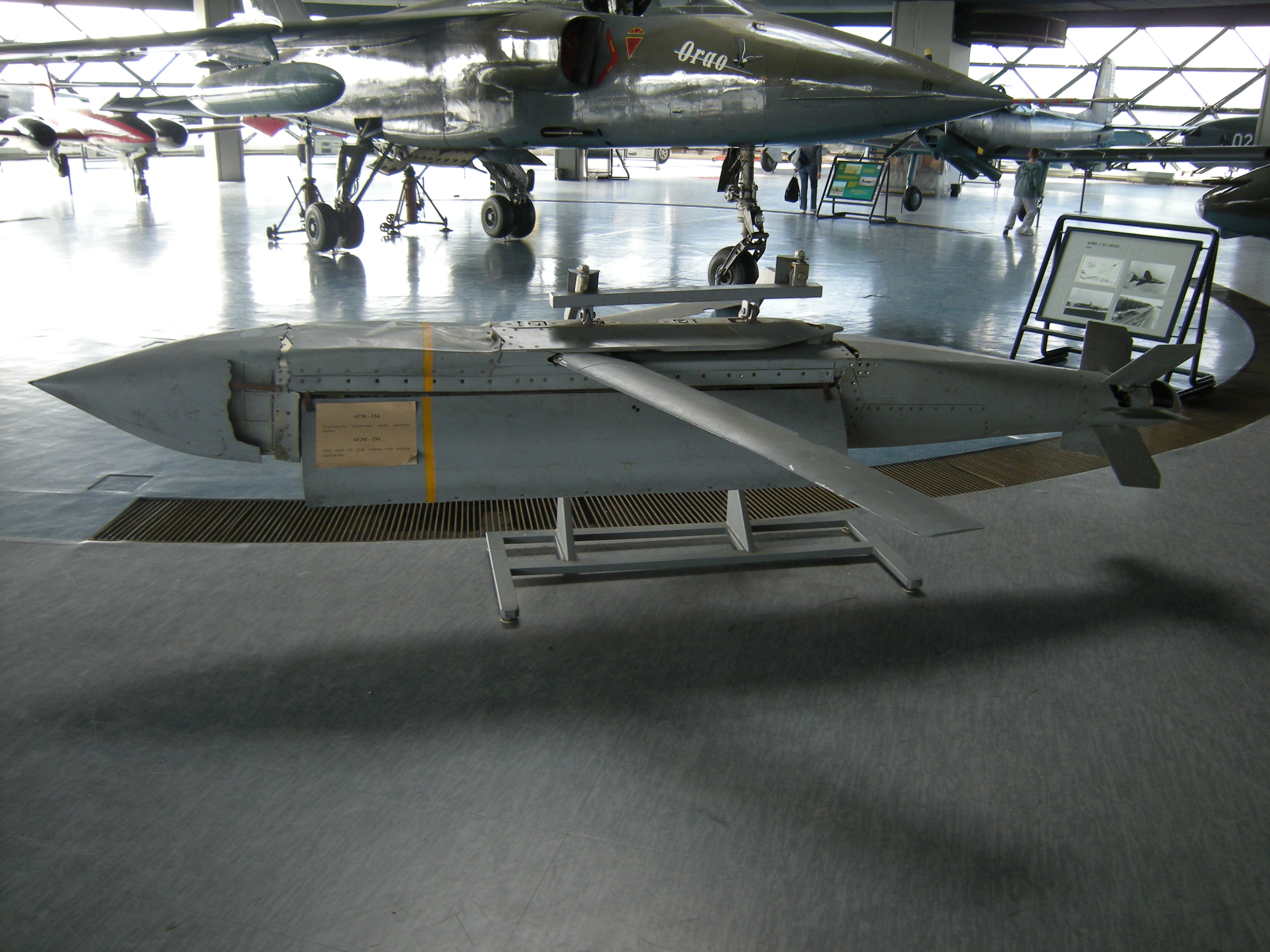

세르비아 베오그라드 항공 박물관에 전시된 연합군 작전 중 사용된 소형탄 AGM-154 JSOW


1990년대 동안, JSOW는 미국 국방부 역사상 가장 성공적인 개발 프로그램 중 하나로 여겨졌다.[6] 이 시스템은 예정보다 1년 먼저 실전 투입되었고, 목표 중량으로 배치되었다. 이 시스템은 새로운 유형의 신관을 도입했지만, 기록적인 시간 안에 승인을 얻을 수 있었다.

JSOW의 개발은 미국 해군·해병대의 선진 통합 병장 시스템(AIWS) 계획에, 미국 공군의 스탠드오프무기 계획이 합류하는 형태로 착수되었다. 이는 집속탄 등을 적 방공망의 사정거리 밖에서 투하할 수 있는 스탠드오프 무기의 개발을 목적으로 하며, 유도 수단으로는 위성 항법 시스템이 채택되었다. AIWS 계획은 1991년에 텍사스 인스트루먼츠사가 계약을 획득하여 개발에 착수했으며, 1992년에 JSOW 계획이 시작되면서, 이러한 AIWS 계획의 성과는 그대로 계승되었다.

초기 양산형 중 AGM-154B는 나중에 취소되었다. 기본형인 JSOW-A는 1998년 12월 17일의 사막의 여우 작전에서 실전 투입된 후, 1999년부터 전 규모 양산을 시작했다. 2007년부터는 GPS의 유도 정밀도 향상 및 비용 절감책을 강구한 블록 II로 생산이 이행되었다.

AGM-154A를 바탕으로 탄두를 BLU-111/B의 단일 탄두로 변경한 수출용 JSOW-A1(AGM-154A-1), JSOW-C를 바탕으로 링크 16에 의한 중간 유도를 도입함으로써 해상 이동 표적의 공격 능력을 부여한 JSOW-C1(블록 III) 등도 개발되었으며, 터보 제트 엔진을 탑재하여 사거리를 연장한 JSOW-ER도 개발되고 있다.

3. 종류

JSOW는 다양한 파생형이 존재하며, 크게 기본형, 개량형, 사거리 연장형으로 나눌 수 있다.

구분명칭설명
기본형AGM-154A (JSOW-A)145개의 BLU-97/B 복합 효과 탄 (CEB) 자탄을 탑재. 1999년 실전 배치.[3][4]
기본형AGM-154B (JSOW-B)센서 퓨즈 무기(SFW) 프로그램의 BLU-108/B 자탄 6개를 탑재한 대기갑형. 개발 완료 후 미 해군 미구매.
기본형AGM-154C (JSOW-C)BROACH 탄두를 탑재하여 견고한 목표물 공격. 2005년 2월 실전 배치.[3][4]
개량형AGM-154A-1 (JSOW-A1)AGM-154A의 자탄 대신 BLU-111/B 단일 탄두를 탑재한 수출형.
개량형JSOW Block III (JSOW-C1)AGM-154C에 링크 16 데이터 링크를 추가, 해상 이동 표적 공격 능력 부여. 2016년 6월 초도 작전 능력 (IOC) 달성.[10]
사거리 연장형Powered JSOW (JSOW-ER)프랫 & 휘트니 TJ-150 터보제트 엔진 장착, 사거리 연장. 미 해군, 2022 회계 연도 예산에서 개발 계획 폐기.[16]



1999년 12월 29일, JSOW의 정식 생산이 시작되었다. 2000년 6월, 레이시온은 GPS 신호의 전자적 스푸핑을 방지하기 위해 JSOW에 대한 향상된 전자 패키지를 개발하는 계약을 체결했다. 이는 JSOW 블록 II 개발로 이어졌으며, 2007년 3월에 생산을 시작했다.

JSOW는 모듈식 제어 및 배치 인터페이스를 포함하여 향후 기능 향상 및 추가 구성을 허용한다. 레이시온은 JSOW 프로그램에 지속적으로 투자하여 시스템 업그레이드 및 재포장을 통해 새로운 임무와 표적에 대응하고 있다.

3. 1. AGM-154A

AGM-154 JSOW 미사일의 기본형은 지정된 목표 상공에서 CBU-87 집속폭탄에 탑재되는 BLU-97 복합효과자탄을 살포하여 넓은 지역을 초토화한다.[3][4] 이 자탄은 장갑 관통을 위한 성형 작약, 물자 파괴를 위한 파편화 케이스, 소이 효과를 위한 지르코늄 링을 갖추고 있다. JSOW는 발사 후 망각 무기로, 정밀하게 결합된 GPS/INS를 사용하여 항법을 수행하며, 주야간 및 악천후 작전이 가능하다.

원래 텍사스 인스트루먼트의 방위 시스템 & 전자 부문에서 개발되었으며, 1991년 4월 회사 자금으로 최초 비행을 실시한 후, 미국 해군과 미국 공군 간의 공동 프로그램이 수여되었다. 1997년 1월 텍사스 인스트루먼트는 방위 부문을 레이시온에 매각했다.

미국 해군은 1997년 2월 작전 평가(OPEVAL)를 시작했고, JSOW는 1999년 1월에 실전 배치되었다. 대외 군사 판매는 폴란드 및 터키와 자국 F-16 전투기에 사용하기 위해 체결되었다. 핀란드, 그리스, 싱가포르는 현재 FMS 사례를 추진 중이다.[5]

JSOW는 저고도 발사에서 최대 고고도 발사에 이르기까지 스탠드오프 능력을 갖춘 저비용, 고효율 공대지 활공 폭탄으로, 다양한 지상 표적에 사용될 수 있으며, 적의 점 방어 밖의 사거리에서 작동한다. 길이는 약 약 406.40cm이며, 무게는 약 약 453.59kg이다. AGM-154A (JSOW-A)는 1999년에 실전 배치되었다.

1990년대 동안, JSOW는 미국 국방부 역사상 가장 성공적인 개발 프로그램 중 하나로 여겨졌다.[6] 이 시스템은 예정보다 1년 먼저 실전 투입되었고, 무게 관리 문제가 전혀 없었으며, 목표 중량으로 배치되었다.

JSOW는 집속탄 등을 적 방공망의 사정거리 밖에서 투하할 수 있는 스탠드오프 무기로 개발되었으며, 유도 수단으로는 위성 항법 시스템이 채택되었다. 동력은 없지만, 대형 활공 날개로 사거리를 확보하고, 탄체 설계에는 스텔스 성에 대한 배려도 도입되었다.

초기 양산형인 JSOW-A는 1998년 12월 17일의 사막의 여우 작전에서 미 해병대기에서 투하되어 실전 투입된 후, 1999년부터 전 규모 양산을 시작했다. 2007년부터는 GPS의 유도 정밀도 향상 및 비용 절감책을 강구한 블록 II로 생산이 이행되었다.

3. 2. AGM-154B

AGM-154B는 공군의 센서 퓨즈 무기(SFW) 프로그램의 BLU-108/B 자탄을 6개 탑재하도록 설계되었다. 각 자탄은 4개의 발사체를 방출하여(무기당 총 24개) 적외선 센서로 표적을 감지한다. 자탄이 표적과 정렬되면 발사되어 차량 장갑을 관통하는 폭발 성형 관통자를 생성한다. 이 프로그램은 개발이 완료되었지만, 미 해군은 해당 무기를 구매하지 않기로 결정했다.[6]

초기 양산형 중 하나로 대기갑 부대용 집속 탄두를 탑재할 예정이었으나, 이후 취소되었다.

3. 3. AGM-154C

GPS/INS를 사용하여 항법을 수행하는 발사 후 망각 무기인 AGM-154C는 적외선 탐색기를 추가하여 종말 유도를 제공한다.[3][4] 레이시온에서 생산하는 이 무기는 견고한 목표물을 공격하도록 설계되었으며, WDU-44 성형 증강 탄두와 WDU-45 관통탄으로 구성된 BROACH 탄두를 탑재한다. 2005년 2월에 미국 해군에서 실전 배치되었다.

AGM-154C는 자율 유도를 위한 이미징 적외선(IIR) 종말 유도 장치를 사용하며, 2단계 225kg(500lb) 탄두는 견고한 목표물을 효과적으로 파괴할 수 있다.

JSOW의 개발은 미국 해군·해병대의 선진 통합 병장 시스템(AIWS) 계획과 미국 공군의 스탠드오프 무기 계획이 합쳐져 시작되었다. 위성 항법 시스템을 이용, 적 방공망 사거리 밖에서 집속탄 등을 투하할 수 있는 스탠드오프 무기 개발을 목표로 했다. 1991년 텍사스 인스트루먼츠사가 계약을 획득, 1992년 JSOW 계획이 시작되면서 AIWS 계획의 성과를 계승했다.

초기 양산형 중 하나인 JSOW-C (AGM-154C)는 엄폐호 파괴용 단일 탄두(BROACH)를 탑재했다.

3. 4. AGM-154A-1 (JSOW-A1)

AGM-154A-1은 AGM-154A의 수출형으로, BLU-111/B 단일 탄두를 사용한다. 이는 AGM-154A의 집속탄 (BLU-97/B)이 불발탄(UXO) 우려가 있기 때문에, 이를 대체하고자 폭발 및 파편 효과를 향상시킨 BLU-111 탄두로 교체한 것이다.

3. 5. JSOW Block III (JSOW-C1)

AGM-154C-1 (JSOW-C1)은 2009년에 생산이 시작될 예정이었다.[7] 2011년 8월 F/A-18F에서 처음 세 번의 발사가 수행되었다.[8] JSOW-C1은 2015년 1월에 통합 시험 및 평가를 완료하고 작전 시험으로 넘어갔으며, 2016년에 인도될 예정이었다.[9] 2016년 6월 22일 초도 작전 능력 (IOC)을 달성했고,[10] 2017년 10월 11일, 미 해군성은 합동 원거리 공격 무기(JSOW) C-1이 완전 작전 능력을 갖추었다고 선언했다.[11]

JSOW-C1은 JSOW-C를 바탕으로 링크 16에 의한 중간 유도를 도입함으로써 해상 이동 표적 공격 능력을 부여한 파생형이다.

3. 6. Powered JSOW (JSOW-ER)

프랫 & 휘트니(Pratt & Whitney) TJ-150 터보제트 엔진을 장착한 JSOW가 시험 중이다. 이 변형 모델은 JSOW-ER로 명명되었으며, 여기서 "ER"은 "extended range(사거리 연장)"을 의미한다.[12][13][14] JSOW-ER은 사거리를 70nmi에서 300nmi로 늘릴 예정이다. 2019년 2월, 미국 해군은 레이시온(Raytheon)에 개선된 JSOW-ER을 생산하여 2023 회계 연도 말까지 실전 배치하기 위한 단독 계약을 체결할 것이라고 발표했다.[15]

미 해군은 2022 회계 연도 예산에서 JSOW-ER 개발 계획을 폐기하고, 대신 록히드 마틴(Lockheed Martin)의 AGM-158B 합동 공대지 순항 미사일 사거리 연장형 (JASSM-ER)의 변형 모델을 구매하여 공격 및 공격 대함전 (OASuW) 요구 사항을 충족하기로 결정했다. 또한 JASSM-ER 파생형인 AGM-158C 장거리 대함 미사일 (LRASM)의 기술을 활용할 것으로 예상된다.[16]

4. 운용

JSOW는 발사 후 망각 무기로, GPS/INS를 사용하여 항법을 수행하며, 주야간 및 악천후 작전이 가능하다. JSOW-C는 적외선 탐색기를 추가하여 종말 유도를 제공한다.[3][4] JSOW는 저고도 발사에서 최대 15nmi, 고고도 발사에서 최대 60nmi까지의 사거리를 가지는 저비용, 고효율 공대지 활공 폭탄으로, 다양한 지상 표적에 사용될 수 있으며, 적의 점 방어 밖에서 운용 가능하다.

JSOW는 1991년 4월, 텍사스 인스트루먼트의 방위 시스템 & 전자 부문에서 회사 자금으로 최초 비행을 실시한 후, 미국 해군과 미국 공군 간의 공동 프로그램이 수여되었다. 1997년 1월 텍사스 인스트루먼트는 방위 부문을 레이시온에 매각했다.

미국 해군은 1997년 2월 작전 평가(OPEVAL)를 시작했고, JSOW는 1999년 1월에 실전 배치되었다. 1990년대 동안, JSOW는 미국 국방부 역사상 가장 성공적인 개발 프로그램 중 하나로 여겨졌으며, 예정보다 1년 먼저 실전 투입되었다.[6]

JSOW의 첫 실전 배치는 1998년 12월 17일, 사막의 여우 작전 중에 이루어졌다. VMFA-312 소속 F/A-18C가 USS ''엔터프라이즈''에서 발사하여 이라크 남부 교외의 목표물을 타격했다. 2001년 2월에는 소프트웨어 문제로 인해 거의 모든 무기가 표적을 놓치는 사건이 발생했으나, 곧 해결되었다.[17] 1998년 이후, 최소 400발의 JSOW 무기가 사막의 여우 작전, 남부 초계 작전, NATO 연합군 작전, 항구적 자유 작전, 이라크 자유 작전에서 사용되었다.[18]

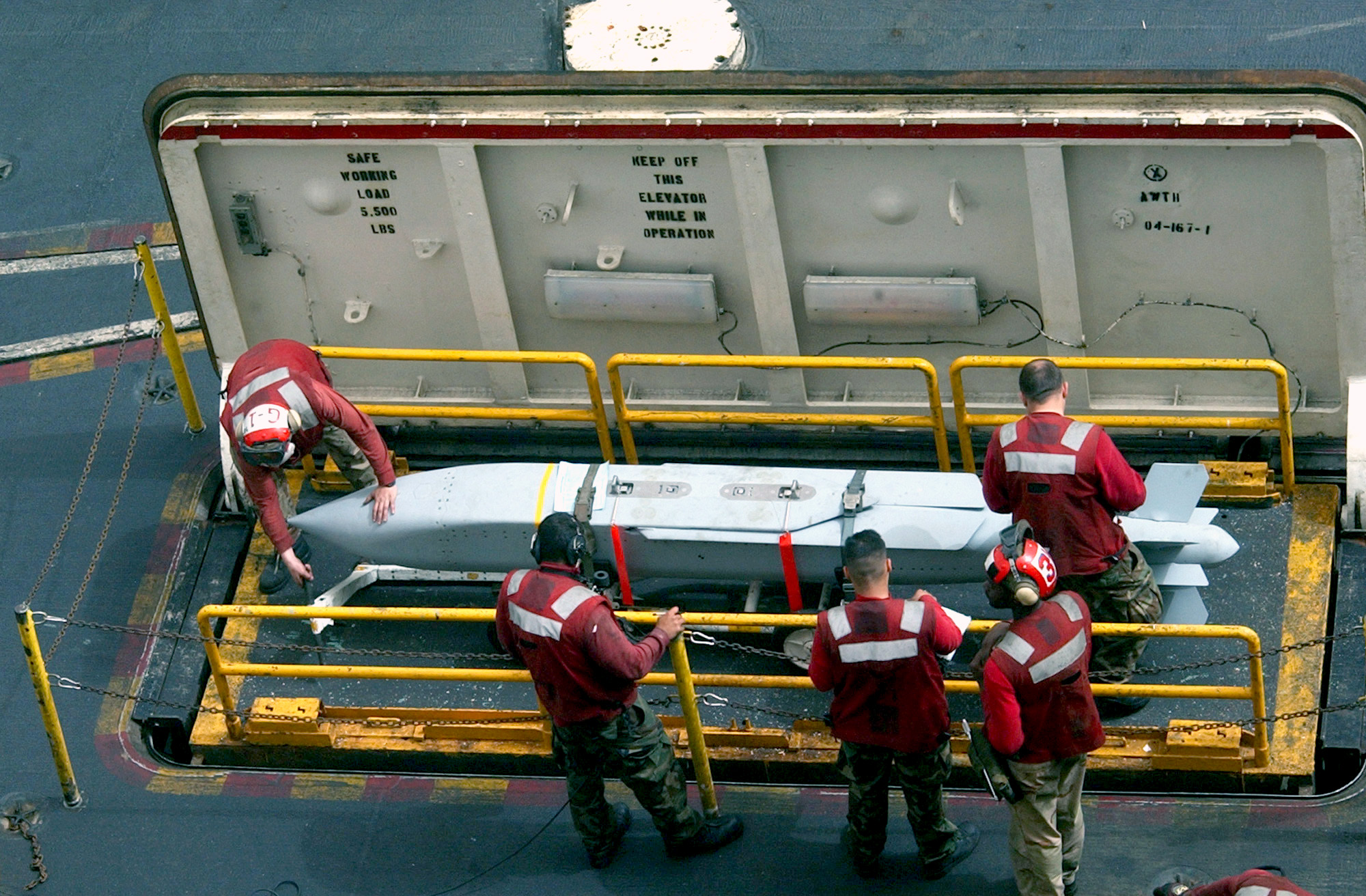

항공모함 비행갑판으로 옮겨지는 AGM-154

4. 1. 운용 국가

AGM-154 운용 국가 (파란색)

5. 일반 특성

AGM-154 JSOW는 다양한 목표에 대한 원거리 공격용 폭탄으로, 레이시온에서 개발하였다. 관성항법/GPS 유도 방식을 사용하며, AGM-154C는 적외선 유도 방식을 추가로 사용한다.[3]

특성내용
길이4.1m
직경330mm
무게483kg~681kg
날개 길이2.69m
사정거리저고도: 28km, 고고도: 120km
탄두BLU-97, BLU-108(현재 계획 취소), 광대역 탄두(JSOW C)
사용 가능 기종해군: F/A-18 C/D, F/A-18 E/F, F-35
공군: F-16 Block 40/50, B-1, B-2, B-52, F-15, F-117, A-10 Thunderbolt II, F-35A
