목차

1. 개요

AN/SPY-6는 미국 해군이 개발한 최첨단 다기능 레이더 시스템이다. 2009년부터 개발이 시작되어, 2024년 해상 시험에서 기존 레이더보다 향상된 성능을 입증했다. S-밴드와 X-밴드를 사용하며, 질화 갈륨(GaN) 소자를 통해 탐지 능력을 극대화했다. AN/SPY-6는 다양한 파생형으로 개발되어 알레이 버크급 구축함, 항공모함, 강습상륙함 등 다양한 함정에 탑재될 예정이다. 주요 특징으로는 기존 AN/SPY-1보다 향상된 감도, 디지털 빔 포밍 기술, 전자 공격 능력 등이 있다.

더 읽어볼만한 페이지

  • 해상 레이더 - FCS-3
    FCS-3는 일본 해상자위대의 함대 방공 시스템으로, 하나의 레이더로 수색과 추적을 동시에 수행하며, 신세대 전술 정보 처리 장치와 연동하여 대응 시간을 단축하는 특징을 가진 00식 사격 지휘 장치이며, 다양한 파생형이 개발되어 해상자위대 함정에 탑재되고 있다.
  • 해상 레이더 - AN/SPY-3
    AN/SPY-3은 미국 해군에서 운용하는 X 대역 다기능 위상 배열 레이더 시스템으로, 8~12GHz 주파수 범위에서 작동하며 줌왈트급 구축함과 제럴드 R. 포드급 항공모함에 탑재되어 표적 식별 및 미사일 표적 조명에 사용된다.
  • 군용 레이더 - AN/SPY-1
    AN/SPY-1은 이지스 전투 시스템의 핵심인 록히드 마틴의 3차원 대공 레이다로, S 밴드 주파수를 사용하는 위상 배열 레이다이며, 함정에 고정된 4개의 안테나로 다수의 목표물을 탐지, 추적, 요격할 수 있고, 다양한 파생형이 존재한다.
  • 군용 레이더 - FCS-3
    FCS-3는 일본 해상자위대의 함대 방공 시스템으로, 하나의 레이더로 수색과 추적을 동시에 수행하며, 신세대 전술 정보 처리 장치와 연동하여 대응 시간을 단축하는 특징을 가진 00식 사격 지휘 장치이며, 다양한 파생형이 개발되어 해상자위대 함정에 탑재되고 있다.
  • 레이시온 - FIM-92 스팅어
    스팅어는 미국의 휴대용 지대공 미사일로, 적외선 유도 방식을 사용하며, 다양한 개량형이 있으며, 소련-아프가니스탄 전쟁 등 여러 분쟁에 사용되었고, 헬리콥터 탑재형과 함대공형으로도 사용된다.
  • 레이시온 - AN/APG-77
    AN/APG-77은 노스럽 그루먼과 레이시온이 개발한 AESA 방식의 항공 레이더로, 저피탐지 성능과 다목표 동시 추적 기능을 갖추고 있으며, 개량형인 AN/APG-77(v)1은 지상 공격 능력을 향상시켰다.
AN/SPY-6
개요
이름AN/SPY-6
다른 이름공중 및 미사일 방어 레이다(AMDR)
엔터프라이즈 공중 감시 레이다(EASR)
종류능동 전자 주사 배열(AESA) 3차원 레이다
제작 국가미국
기술적 세부 사항
사용 주파수S 밴드
PRF (반복 펄스)알려지지 않음
빔 폭알려지지 않음
펄스 폭알려지지 않음
RPM (분당 회전수)알려지지 않음
탐지 거리알려지지 않음
고도수평선 – 천정
방위각0–360°
정확도알려지지 않음
전력알려지지 않음
안테나종류: 능동 전자 주사 배열(AESA)
형태: 고정형 또는 회전형 안테나
소자: 질화 갈륨(GaN) 반도체 소자
배치 정보
도입 시기알려지지 않음
수량알려지지 않음
사용
역할AMDR: 다기능 (조기 경고, 포착, 추적)
EASR: 대공 수색
플랫폼
탑재 함선알레이버크급 구축함
콘스텔레이션급 호위함
제럴드 R. 포드급 항공모함
아메리카급 강습상륙함
샌 안토니오급 강습수송도크함
이미지
AN/SPY-6(V)1의 이미지
AN/SPY-6(V)1의 이미지 렌더링

2. 역사

미국 해군은 2011년도 계획부터 건조를 시작할 예정이었던 CG(X)를 위한 다기능 레이더로서 방공・미사일 방어 레이더(Air and Missile Defense Radar, AMDR영어)의 개발 계획에 착수, 2009년부터 컨셉 개발을 시작했다。 이는 S 밴드로 작동하는 AMDR-S와 X 밴드로 작동하는 AMDR-X로 시스템을 구성하는 계획으로, 모두 능동 위상 배열 안테나를 사용하며, AMDR-S는 장거리 대공 수색・추적, 자함 발사 미사일의 관제를, 또한 AMDR-X는 잠망경 등 대수상 수색 및 목표 정밀 추적, 자함 발사 미사일의 관제(종말 조사를 포함)를 담당하게 되어 있었다。

2009년 6월, 해군은 노스롭 그러먼과 록히드 마틴, 그리고 레이시온 3사와의 사이에서 AMDR-S와 레이더 제어 장치(Radar Suite Controller, RSC영어)의 컨셉 검토 계약을 체결하고, 2010년 9월에는 기술 개발 계약, 더 나아가 2012년 7월에는 소규모 프로토타입에서의 기술 시험 계약을 맺었다。 이 사이, 2010년 4월에는 CG(X) 계획이 중단되었지만, AMDR은 알레이 버크급 구축함 플라이트 III용으로 계속 추진되게 되었다[33]。

그리고 2013년 10월 10일, 레이시온이 개발 페이즈의 계약을 따내 AMDR-S 및 RSC의 기술 생산 개발(EMD) 설계 단계, 개발, 통합, 테스트 및 납품에 대해 경비와 수수료를 합쳐 3억 8,574만 2,176US 달러로 계약을 체결했다[34]。 이에 대해 록히드 마틴 사가 이의를 제기하면서 계획이 일시 중단될 수밖에 없었지만[35], 2014년 1월 10일에 동사가 이의를 철회하면서 개발 페이즈가 본격적으로 진행되게 되었다[36]。

2024년 1월 15일, 미 해군은 2023년 9월과 12월의 해상 시험에 기반하여 SPY-6는 기대 이상의 성능을 발휘했으며, SPY-1에서는 탐지할 수 없었던 목표를 SPY-6는 탐지했다고 밝혔다. 그리고 앞으로도 초기 작전 능력 획득을 위해 테스트를 진행할 것이라고 발표했다[37]。

2. 1. 개발 배경

미국 해군은 2011년도 계획부터 건조를 시작할 예정이었던 CG(X)를 위한 다기능 레이더로 방공・미사일 방어 레이더(AMDR) 개발 계획에 착수, 2009년부터 컨셉 개발을 시작했다. 이는 S 밴드로 작동하는 AMDR-S와 X 밴드로 작동하는 AMDR-X로 시스템을 구성하는 계획이었다. AMDR-S는 장거리 대공 수색・추적, 자함 발사 미사일의 관제를, AMDR-X는 잠망경 등 대수상 수색 및 목표 정밀 추적, 자함 발사 미사일의 관제(종말 조사를 포함)를 담당하게 되어 있었다.

2009년 6월, 해군은 노스롭 그러먼과 록히드 마틴, 레이시온 3사와 AMDR-S와 레이더 제어 장치(RSC)의 컨셉 검토 계약을 체결했다. 2010년 9월에는 기술 개발 계약, 2012년 7월에는 소규모 프로토타입에서의 기술 시험 계약을 맺었다. 2010년 4월 CG(X) 계획이 중단되었지만, AMDR은 알레이 버크급 구축함 플라이트 III용으로 계속 추진되었다.[33]

2013년 10월 10일, 레이시온이 개발 페이즈 계약을 따내 AMDR-S 및 RSC의 기술 생산 개발(EMD) 설계 단계, 개발, 통합, 테스트 및 납품에 대해 경비와 수수료를 합쳐 3억 8,574만 2,176미국 달러로 계약을 체결했다.[34] 록히드 마틴 사가 이의를 제기하면서 계획이 일시 중단될 수밖에 없었지만,[35] 2014년 1월 10일에 동사가 이의를 철회하면서 개발 페이즈가 본격적으로 진행되었다.[36]

2024년 1월 15일, 미 해군은 2023년 9월과 12월의 해상 시험에서 SPY-6가 SPY-1에서는 탐지할 수 없었던 목표를 탐지하는 등 기대 이상의 성능을 발휘했으며, 앞으로도 초기 작전 능력 획득을 위해 테스트를 진행할 것이라고 발표했다.[37]

2. 2. 개발 과정

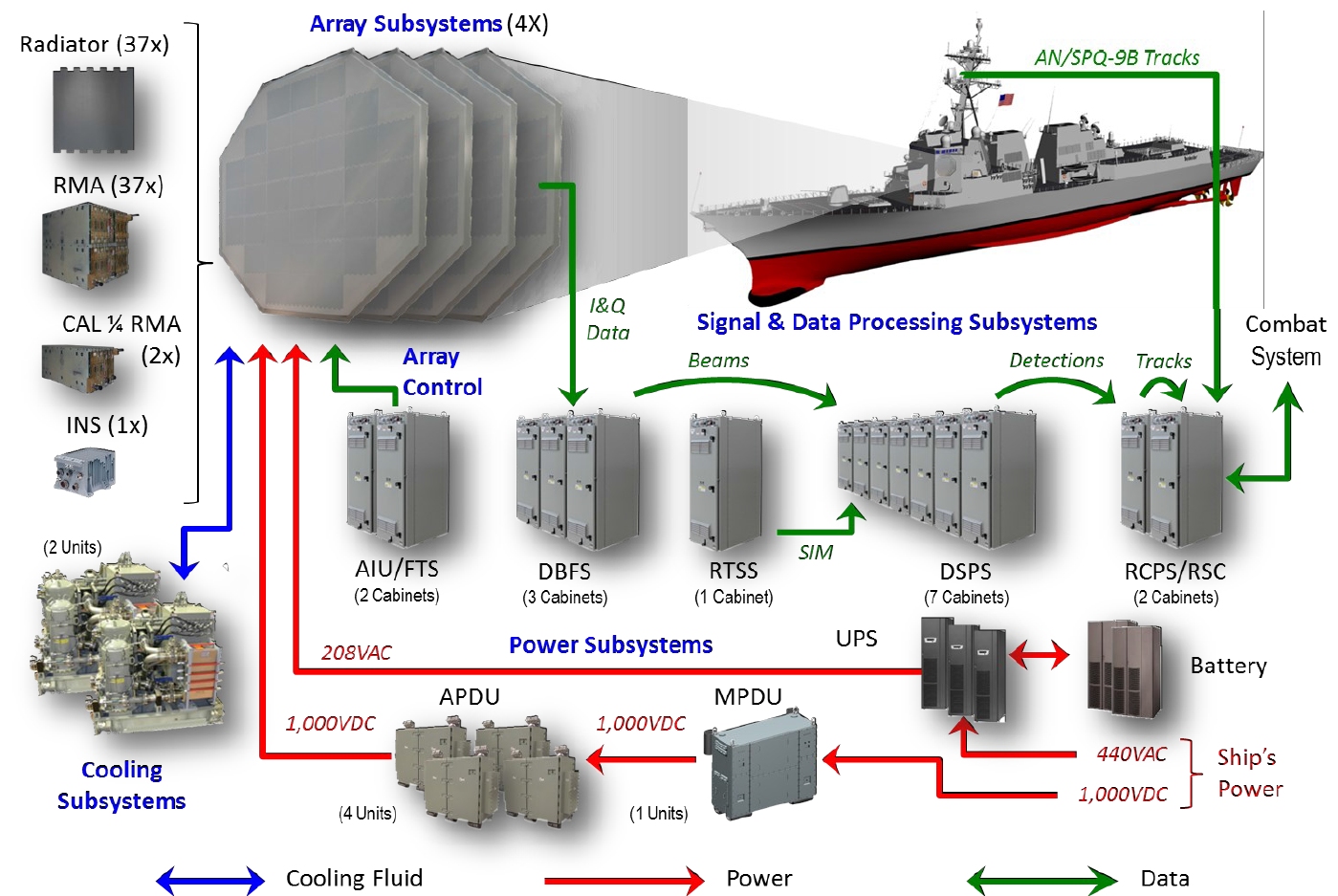

AN/SPY-6 시스템 개요


미국 해군은 2011년 건조 예정이었던 CG(X)의 다기능 레이더로 방공・미사일 방어 레이더(AMDR) 개발 계획에 착수, 2009년부터 컨셉 개발을 시작했다. AMDR은 S 밴드로 작동하는 AMDR-S와 X 밴드로 작동하는 AMDR-X로 구성되며, 모두 능동 위상 배열 안테나를 사용한다. AMDR-S는 장거리 대공 수색・추적 및 자함 발사 미사일 관제를, AMDR-X는 대수상 수색 및 목표 정밀 추적, 자함 발사 미사일 관제(종말 조사 포함)를 담당한다.

2009년 6월, 해군은 노스롭 그러먼, 록히드 마틴, 레이시온 3사와 AMDR-S 및 레이더 제어 장치(RSC)의 컨셉 검토 계약을 체결했다. 2010년 9월에는 기술 개발 계약, 2012년 7월에는 소규모 프로토타입 기술 시험 계약을 체결했다. 2010년 4월 CG(X) 계획은 중단되었지만, AMDR은 알레이 버크급 구축함 플라이트 III용으로 계속 추진되었다.[33]

2013년 10월, 레이시온사(Raytheon Company, RTN)는 공학 및 제조 개발(EMD) 단계 설계, 개발, 통합, 테스트 및 공중, 미사일 방어 S-밴드 레이다(AMDR-S) 및 레이다 스위트 컨트롤러(RSC)를 위해 거의 3억 8,600만 달러의 비용 보상 인센티브 계약을 체결했다."[5] 록히드 마틴 사가 이의를 제기하면서 계획이 일시 중단되었지만,[35] 2014년 1월 록히드는 공식적으로 항의를 철회하여[10] 해군이 작업 중지 명령을 해제할 수 있게 했다.[11]

2013년, 해군은 "미래의 위협"에 직면할 수 있는 덜 강력한 소형 시스템을 채택하여 프로그램 비용을 거의 100억 달러 줄였다.[7] 2022년 3월, 레이시온은 미 해군의 모든 신규 수상함에 SPY-6 레이더 제품군을 장착하기 위한 32억 달러 규모의 계약을 발표했다.[12][13]

2024년 1월 15일, 미 해군은 2023년 9월과 12월의 해상 시험에서 SPY-6가 SPY-1에서는 탐지할 수 없었던 목표를 탐지하는 등 기대 이상의 성능을 발휘했으며, 초기 작전 능력 획득을 위해 테스트를 계속 진행할 것이라고 발표했다.[37]

2. 3. 도입 현황

3. AN/SPY-1과의 차이점

AN/SPY-6는 AN/SPY-1과 같이 위상배열 레이다이지만, AN/SPY-1이 PESA 레이다인 반면, AN/SPY-6은 AESA 레이다이다.[42] AN/SPY-6는 기존의 GaAs(갈륨비소)를 사용하는 구형 AESA 레이다와 달리 GaN(질화 갈륨) 소재를 사용하여 탐지 능력이 매우 민감하다.[42] 미국은 AN/SPY-1 보다 수십배 성능이 향상된 AN/SPY-6을 이지스함, 항공모함 등에 장착할 계획이다.[42]

3. 1. 레이다 종류

3. 2. 소자 재질

AN/SPY-6(V)1 레이더 소자는 GaN(질화갈륨) 기반으로 제작되어, 기존 이지스 레이다 소자인 GaAs 대비 민감도가 32배(31.68배) 향상되었다. 신호잡음비 이득은 15~20데시벨 가량 향상되었으며, 수평 스캔 속도는 기존 소자보다 5배 빠른 1초 이내로 가능하다. 9개의 모듈만으로도 AN/SPY-1(V)와 같은 성능을 발휘할 수 있고, 가격은 기존 소자의 66% 수준이다.

3. 3. 성능

레이다는 모듈식으로 함체 크기에 따라 9개, 37개, 69개의 모듈을 설치할 수 있으며, 37개의 모듈을 사용할 경우 T/R 소자는 5328개로 구성된다. 이 소자가 서로에게 최적화된 대상을 탐지하고 대부분의 표적과 여러 상황에 대응 가능한 능력을 제공한다.

알레이버크급 Flight III에 장착될 37개 모듈형태의 AMDR 성능은 RCS 0.001, 즉 스텔스기급 RCS를 가진 물체를 330km 밖에서 탐지 가능하고, 이보다 대형인 69개 모듈에선 이론상 660km 밖에서 가능하다. 단, 69개 모듈은 레이다의 크기나 성능이나 가장 클 뿐만 아니라 전력 소모도 가장 커서 기존 알레이버크급 구축함의 전력 능력으로는 감당하기가 어렵다.

AMDR-S는 S 밴드에서 작동하며 능동 위상 배열 안테나(AESA 안테나)를 사용하는 다기능 레이더로 개발되었다. AESA 안테나의 송수신 모듈의 반도체 소자의 소재로는 기존의 비소 갈륨(GaAs) 대신 질화 갈륨(GaN)이 채용되어 출력 밀도의 향상을 실현하고 있다.[38] AMDR-S는 모듈화 설계를 채용하고 있으며, 송수신 모듈 6개를 조합한 TRIMM (Transmit Receive Integrated Multi-channel Module)을 24개 조합한, 한 변이 약 2피트(0.61미터)의 정육면체인 RMA (Radar Module Assembly)를 구성 단위로 한다.

AN/SPY-6(V)1의 경우, RMA를 37개 배치하여, 직경 약 14피트(4.27미터)의 고정식 안테나를 구성한다. 이는 기존의 AN/SPY-1을 기준으로 15 데시벨의 성능 향상을 실현하며, 또한 기존의 절반 크기의 목표를 2배의 거리에서 탐지 가능하다고도 하며, 최대 탐지 거리는 1,000킬로미터 이상으로 보인다. 송신 출력은 35배 이상이 되는 반면, 전력 소요도 배증한다.[39]

빔 포밍은 디지털(DBF) 방식으로 하고 있으며, 시 클러터나 전파 방해가 있는 상황에서도 정확한 다중 목표 탐지·추적이 가능하게 되었다. 또한 분산형 첨단 레이더 (Advanced Distributed Radar, ADR) 계획에 따라, 다른 레이더와 정보를 공유하는 네트워크화 협력 레이더(NCR) 및 수동 레이더 기능을 부여하는 수신 전용 협조 레이더 (ROCR) 와 같은 능력도 개발되고 있다. 더욱이 전자 공격 능력을 부여하는 계획도 있다.[40]

3. 4. 모듈화 설계

AN/SPY-6는 S 밴드에서 작동하며 능동 위상 배열 안테나(AESA 안테나)를 사용하는 다기능 레이더이다.[38] AESA 안테나의 송수신 모듈에는 비소 갈륨(GaAs) 대신 질화 갈륨(GaN)이 채용되어 출력 밀도를 향상시켰다.[38]

AN/SPY-6는 모듈화 설계를 채택하고 있다. 송수신 모듈 6개를 조합한 TRIMM (Transmit Receive Integrated Multi-channel Module)을 24개 조합하여 한 변이 약 0.61미터인 정육면체 RMA (Radar Module Assembly)를 구성한다. AN/SPY-6(V)1은 RMA를 37개 배치하여 직경 약 4.27미터의 고정식 안테나를 구성한다. 이는 기존의 AN/SPY-1 대비 15 데시벨의 성능 향상을 보이며, 절반 크기의 목표를 2배의 거리에서 탐지 가능하다. 최대 탐지 거리는 1,000킬로미터 이상으로 추정된다. 송신 출력은 35배 이상 증가했지만, 전력 소요도 2배 증가했다.[39]

빔 포밍은 디지털(DBF) 방식이며, 시 클러터나 전파 방해가 있는 상황에서도 정확한 다중 목표 탐지·추적이 가능하다. 또한, 분산형 첨단 레이더 (Advanced Distributed Radar, ADR) 계획에 따라, 다른 레이더와 정보를 공유하는 네트워크화 협력 레이더(NCR) 및 수동 레이더 기능을 부여하는 수신 전용 협조 레이더 (ROCR)와 같은 능력도 개발되고 있다. 전자 공격 능력 부여 계획도 존재한다.[40]

4. 기술적 특징

SPY-6 시스템은 센서를 조정하기 위한 두 개의 주요 레이더와 레이더 스위트 컨트롤러(RSC)로 구성된다. S-밴드 레이더는 공간 탐색, 추적, 탄도 미사일 방어 식별 및 미사일 통신을 제공하고, X-밴드 레이더는 지평선 탐색, 정밀 추적, 미사일 통신 및 표적 최종 조명을 제공한다.[6] S-밴드 및 X-밴드 센서는 레이더 항법, 잠망경 탐지, 미사일 유도 및 통신을 포함한 기능을 공유한다. SPY-6는 확장 가능한 시스템으로 설계되었으며, 각 센서 어레이는 자체 포함된 레이더 모듈인 레이더 모듈 어셈블리(RMA)로 조립된다.[14]

송수신 모듈은 새로운 질화 갈륨(GaN) 반도체 기술을 사용할 것이며,[8] 이전의 비소 갈륨 레이더 모듈보다 더 높은 전력 밀도를 가능하게 한다.[15] 새로운 레이더는 이전 세대보다 두 배의 전력을 필요로 하며, 35배 이상의 레이더 전력을 생성할 것이다.[16]

상기 경위로 인해 AMDR-S는 S 밴드에서 작동하며 능동 위상 배열 안테나(AESA 안테나)를 사용하는 다기능 레이더로 개발되었다. AESA 안테나의 송수신 모듈의 반도체 소자의 소재로는 기존의 비소 갈륨(GaAs) 대신 질화 갈륨(GaN)이 채용되어 출력 밀도의 향상을 실현하고 있다[38]。AMDR-S는 모듈화 설계를 채용하고 있으며, 송수신 모듈 6개를 조합한 TRIMM (Transmit Receive Integrated Multi-channel Module)을 24개 조합한, 한 변이 약 2피트(0.61미터)의 정육면체인 RMA (Radar Module Assembly)를 구성 단위로 한다. AN/SPY-6(V)1의 경우, RMA를 37개 배치하여, 직경 약 14피트(4.27미터)의 고정식 안테나를 구성한다. 이는 기존의 AN/SPY-1을 기준으로 15 데시벨의 성능 향상을 실현하며, 또한 기존의 절반 크기의 목표를 2배의 거리에서 탐지 가능하다고도 한다. 송신 출력은 35배 이상이 되는 반면, 전력 소요도 배증한다[39]。

빔 포밍은 디지털(DBF) 방식으로 하고 있으며, 시 클러터나 전파 방해가 있는 상황에서도 정확한 다중 목표 탐지·추적이 가능하게 되었다. 또한 분산형 첨단 레이더 (Advanced Distributed Radar, ADR) 계획에 따라, 다른 레이더와 정보를 공유하는 네트워크화 협력 레이더(NCR) 및 수동 레이더 기능을 부여하는 수신 전용 협조 레이더 (ROCR) 와 같은 능력도 개발되고 있다.

레이더는 기존 AN/SPY-1D(V)보다 30배 더 민감하며, 동시에 30배 이상의 표적을 처리할 수 있어 대규모의 복잡한 포화 공격에 대응할 수 있다.[18] 분산형 감지 소프트웨어를 통해 AN/SPY-6는 전방 배치된 센서가 수신 모드로 작동하는 이중 기지 레이더 네트워크를 형성할 수 있으며, 표적은 후방의 별도 송신기에 의해 조명된다.[19][20]

초기 요구 사항은 아니었지만, SPY-6는 AESA 안테나를 사용하여 전자 공격을 수행할 수 있을 것으로 보인다. F-22 랩터, F-35 라이트닝 II, F/A-18E/F 슈퍼 호넷/EA-18G 그라울러에 각각 사용되는 APG-77, APG-81, APG-79와 같은 공중 AESA 레이더 시스템은 전자 공격 수행 능력을 입증했다. 해군의 차세대 재머 경쟁자들은 모두 EW 시스템에 질화 갈륨 기반(GaN) 송수신기 모듈을 사용했으며, 이는 플라이트 III 함선에 사용되는 고출력 GaN 기반 AESA 레이더가 해당 임무를 수행할 수 있다는 가능성을 열어준다. 정밀한 빔 조향은 고출력 전파의 좁게 지향된 빔으로 공중 및 지상 위협을 공격하여 항공기, 선박 및 미사일을 전자적으로 무력화할 수 있다.[17] 더욱이 전자 공격 능력을 부여하는 계획도 있다[40]。

비용 절감을 위해 처음 12개의 SPY-6 세트는 기존 SPQ-9B 회전 레이더를 기반으로 하는 X-밴드 구성 요소를 갖추게 되며, 13번째 세트에서 미래의 위협에 더 잘 대처할 수 있는 새로운 X-밴드 레이더로 교체될 예정이다.[8]

4. 1. 질화갈륨(GaN) 소자

AN/SPY-6 레이다 소자는 차세대 전력 반도체 소재인 질화 갈륨(GaN) 기반으로 제작되어 기존 이지스 레이다의 비소 갈륨(GaAs) 소자 대비 민감도가 32배(31.68배) 향상되었다.[38] 신호잡음비 이득이 15~20데시벨가량 향상되어 수평스캔을 기존 소자보다 5배 빠른 1초내로 가능하여 단 9개의 모듈만으로도 AN/SPY-1(V)와 같은 성능을 발휘할 수 있고 가격은 기존 소자의 66%수준이다.[6]

송수신 모듈은 질화 갈륨(GaN) 반도체 기술을 사용하여,[8] 이전의 비소 갈륨 레이더 모듈보다 더 높은 전력 밀도를 가능하게 한다.[15] 새로운 레이더는 이전 세대보다 두 배의 전력을 필요로 하며, 35배 이상의 레이더 전력을 생성한다.[16][39]

AESA 안테나의 송수신 모듈의 반도체 소자 소재로는 기존의 비소 갈륨(GaAs) 대신 질화 갈륨(GaN)이 채용되어 출력 밀도의 향상을 실현하고 있다.[38] AMDR-S는 모듈화 설계를 채용하고 있으며, 송수신 모듈 6개를 조합한 TRIMM (Transmit Receive Integrated Multi-channel Module)을 24개 조합한, 한 변이 약 2피트(0.61미터)의 정육면체인 RMA (Radar Module Assembly)를 구성 단위로 한다. AN/SPY-6(V)1의 경우, RMA를 37개 배치하여, 직경 약 14피트(4.27미터)의 고정식 안테나를 구성한다. 이는 기존의 AN/SPY-1을 기준으로 15 데시벨의 성능 향상을 실현하며, 또한 기존의 절반 크기의 목표를 2배의 거리에서 탐지 가능하다고도 한다.

초기 요구 사항은 아니었지만, SPY-6는 AESA 안테나를 사용하여 전자 공격을 수행할 수 있을 것으로 보인다.[17] 해군의 차세대 재머 경쟁자들은 모두 EW 시스템에 질화 갈륨(GaN) 기반 송수신기 모듈을 사용했으며, 이는 플라이트 III 함선에 사용되는 고출력 GaN 기반 AESA 레이더가 해당 임무를 수행할 수 있다는 가능성을 열어준다.[17][40]

4. 2. 디지털 빔포밍(DBF)

AN/SPY-6는 AESA 안테나를 사용하여 전자 공격을 수행할 수 있을 것으로 보인다.[17] F-22 랩터의 APG-77, F-35 라이트닝 II의 APG-81, F/A-18E/F 슈퍼 호넷/EA-18G 그라울러의 APG-79와 같은 공중 AESA 레이더 시스템은 전자 공격 수행 능력을 입증했다.[17] 해군의 차세대 재머 경쟁자들은 모두 EW 시스템에 질화 갈륨(GaN) 기반 송수신기 모듈을 사용했으며, 이는 플라이트 III 함선에 사용되는 고출력 GaN 기반 AESA 레이더가 해당 임무를 수행할 수 있다는 가능성을 열어준다.[17] 정밀한 빔 조향은 고출력 전파의 좁게 지향된 빔으로 공중 및 지상 위협을 공격하여 항공기, 선박 및 미사일을 전자적으로 무력화할 수 있다.[17]

레이더는 기존 AN/SPY-1D(V)보다 30배 더 민감하며, 동시에 30배 이상의 표적을 처리할 수 있어 대규모의 복잡한 포화 공격에 대응할 수 있다.[18] 분산형 감지 소프트웨어를 통해 AN/SPY-6는 전방 배치된 센서가 수신 모드로 작동하는 이중 기지 레이더 네트워크를 형성할 수 있으며, 표적은 후방의 별도 송신기에 의해 조명된다.[19][20]

4. 3. 네트워크화 협력 레이더(NCR) 및 수동 레이더(ROCR) 기능

AN/SPY-6는 S-밴드 레이더와 X-밴드 레이더, 그리고 레이더 스위트 컨트롤러(RSC)로 구성된다.[6] S-밴드 레이더는 공간 탐색, 추적, 탄도 미사일 방어 식별 및 미사일 통신을 제공하며, X-밴드 레이더는 지평선 탐색, 정밀 추적, 미사일 통신 및 표적 최종 조명을 제공한다.[6] 이 두 센서는 레이더 항법, 잠망경 탐지, 미사일 유도 및 통신 기능을 공유한다.[14]

AN/SPY-6는 모듈식 설계를 채택하여, 각 센서 어레이는 레이더 모듈 어셈블리(RMA)라는 자체 포함된 레이더 모듈로 조립된다.[14] 송수신 모듈은 질화 갈륨(GaN) 반도체 기술을 사용하여[8] 이전의 비소 갈륨 레이더 모듈보다 더 높은 전력 밀도를 제공한다.[15]

AN/SPY-6는 AN/SPY-1D(V)보다 30배 더 민감하고, 동시에 30배 이상의 표적을 처리할 수 있어 대규모의 복잡한 포화 공격에 대응할 수 있다.[18] 빔 포밍은 디지털 방식으로 이루어져, 시 클러터나 전파 방해가 있는 상황에서도 정확한 다중 목표 탐지·추적이 가능하다.[40]

분산형 첨단 레이더(ADR) 계획에 따라, AN/SPY-6는 다른 레이더와 정보를 공유하는 네트워크화 협력 레이더(NCR) 및 수신 전용 협조 레이더(ROCR) 기능을 갖추고 있다.[19][20] 이를 통해 전방 배치된 센서가 수신 모드로 작동하는 이중 기지 레이더 네트워크를 형성할 수 있으며, 표적은 후방의 별도 송신기에 의해 조명된다.[39] 또한, 전자 공격 능력을 부여하는 계획도 진행 중이다.[17]

4. 4. 전자 공격(EA) 능력

AN/SPY-6는 AESA 안테나를 사용하여 전자 공격을 수행할 수 있을 것으로 보인다.[17] F-22 랩터의 APG-77, F-35 라이트닝 II의 APG-81, F/A-18E/F 슈퍼 호넷/EA-18G 그라울러의 APG-79와 같은 공중 AESA 레이더 시스템은 전자 공격 수행 능력을 입증했다.[17] 해군의 차세대 재머 경쟁자들은 모두 EW 시스템에 질화 갈륨(GaN) 기반 송수신기 모듈을 사용했으며, 이는 플라이트 III 함선에 사용되는 고출력 GaN 기반 AESA 레이더가 해당 임무를 수행할 수 있다는 가능성을 열어준다.[17] 정밀한 빔 조향은 고출력 전파의 좁게 지향된 빔으로 공중 및 지상 위협을 공격하여 항공기, 선박 및 미사일을 전자적으로 무력화할 수 있다.[17]

5. 파생형


  • AN/SPY-6(V)1 (AMDR): '''AN/SPY-6(V)1'''는 '''AMDR'''(대공 및 미사일 방어 레이더)이라고도 불린다.[21] 각 면에 37개의 RMA를 가진 4면 위상 배열 레이더이다. 이전 세대 AN/SPY-1 레이더에 비해 15 dB의 감도 향상을 보이며, 이는 이전 레이더보다 절반 크기의 표적을 두 배의 거리에서 탐지할 수 있는 수준이다.[22] 탄도 미사일, 순항 미사일, 공중 및 해상 위협에 대한 동시 방어는 물론 전자전 수행도 가능하다.[14] AN/SPY-6(V)1은 알레이 버크급 구축함 플라이트 III와 DDG(X)에 탑재될 예정이다.[41]

  • AN/SPY-6(V)2 (EASR): AN/SPY-6(V)2는 EASR (Enterprise Air Surveillance Radar, 기업형 대공 감시 레이더)이라고도 알려져 있다.[23] 9개의 RMA를 갖춘 회전형 소형 버전으로, 크기가 훨씬 작으면서도 AN/SPY-1D(V)와 동일한 감도를 갖는 것으로 추정된다. 순항 미사일, 공중 및 해상 위협에 대한 동시 방어는 물론 전자전 수행도 가능하다.[14] 플라이트 II급 샌 안토니오급 도크형 수송상륙함(이전 LX(R)로 알려짐),[24] USS 부건빌, 아메리카급 강습상륙함,[25] 및 니미츠급 항공모함의 개조에 사용될 예정이다.[26][27]

  • AN/SPY-6(V)3 (EASR): AN/SPY-6(V)3는 EASR의 3면 고정 위상 배열 레이더 버전으로, 각 면에 9개의 RMA가 있다.[14] AN/SPY-6(V)2와 동일한 기능을 가지고 있다.[14] S-대역에서 작동하며, 존 F. 케네디함(CVN-79)를 시작으로 제럴드 R. 포드급 항공모함에 탑재된 AN/SPY-3 X-대역 레이더를 보완하는 체적 탐색 레이더 역할을 할 것이다.[25] 또한 컨스텔레이션함(FFG-62)부터 시작될 컨스텔레이션급 미사일 프리깃의 주요 다기능 레이더로 계획되어 있다.[28] 9개의 RMA로 구성된 안테나 3면을 고정 배치했다는 특징이 있다.[41] 제럴드 R. 포드급 항공모함과 컨스텔레이션급 미사일 프리깃에 탑재될 예정이다.[41]

  • AN/SPY-6(V)4: AN/SPY-6(V)4는 각 면에 24개의 RMA가 있는 4면 위상 배열 레이더이다. AN/SPY-6(V)1과 유사하게, 탄도 미사일, 순항 미사일, 공중 및 해상 위협에 대한 동시 방어는 물론 전자전 수행도 가능하다.[14][29][30] 알레이 버크급 구축함 플라이트 IIA의 현대화 개수용으로 계획되었다.[23] 24개의 RMA로 구성된 안테나 4면을 고정 배치한다.[23]

  • 각 면에 69개의 RMA가 있는 제안된 버전은 AN/SPY-1보다 25dB의 감도 향상을 보이며, 이는 거의 4배 먼 거리에서 절반 크기의 표적을 탐지할 수 있는 수준이다.[31][32]

5. 1. AN/SPY-6(V)1 (AMDR)

'''AN/SPY-6(V)1'''는 '''AMDR'''(대공 및 미사일 방어 레이더)이라고도 불린다.[21] 각 면에 37개의 RMA를 가진 4면 위상 배열 레이더이다. 이전 세대 AN/SPY-1 레이더에 비해 15 dB의 감도 향상을 보이며, 이는 이전 레이더보다 절반 크기의 표적을 두 배의 거리에서 탐지할 수 있는 수준이다.[22] 탄도 미사일, 순항 미사일, 공중 및 해상 위협에 대한 동시 방어는 물론 전자전 수행도 가능하다.[14] AN/SPY-6(V)1은 알레이 버크급 미사일 구축함 플라이트 III와 DDG(X)에 탑재될 예정이다.[41]

5. 2. AN/SPY-6(V)2 (EASR)

AN/SPY-6(V)2는 EASR (Enterprise Air Surveillance Radar, 기업형 대공 감시 레이더)이라고도 알려져 있다.[23] 9개의 RMA를 갖춘 회전형 소형 버전으로, 크기가 훨씬 작으면서도 AN/SPY-1D(V)와 동일한 감도를 갖는 것으로 추정된다. 순항 미사일, 공중 및 해상 위협에 대한 동시 방어는 물론 전자전 수행도 가능하다.[14] 플라이트 II급 샌 안토니오급 도크형 수송상륙함(이전 LX(R)로 알려짐),[24] USS 부건빌, 아메리카급 강습상륙함,[25] 및 니미츠급 항공모함의 개조에 사용될 예정이다.[26][27]

5. 3. AN/SPY-6(V)3 (EASR)

AN/SPY-6(V)3는 EASR의 3면 고정 위상 배열 레이더 버전으로, 각 면에 9개의 RMA가 있다.[14] AN/SPY-6(V)2와 동일한 기능을 가지고 있다.[14] S-대역에서 작동하며, 존 F. 케네디함(CVN-79)를 시작으로 제럴드 R. 포드급 항공모함에 탑재된 AN/SPY-3 X-대역 레이더를 보완하는 체적 탐색 레이더 역할을 할 것이다.[25] 또한 컨스텔레이션함(FFG-62)부터 시작될 컨스텔레이션급 미사일 프리깃의 주요 다기능 레이더로 계획되어 있다.[28]

AN/SPY-6(V)3는 EASR의 계보를 잇지만, 9개의 RMA로 구성된 안테나 3면을 고정 배치했다는 특징이 있다.[41] 제럴드 R. 포드급 항공모함과 컨스텔레이션급 미사일 프리깃에 탑재될 예정이다.[41]

5. 4. AN/SPY-6(V)4

AN/SPY-6(V)4는 각 면에 24개의 RMA가 있는 4면 위상 배열 레이더이다. AN/SPY-6(V)1과 유사하게, 탄도 미사일, 순항 미사일, 공중 및 해상 위협에 대한 동시 방어는 물론 전자전 수행도 가능하다.[14][29][30] 알레이 버크급 미사일 구축함 플라이트 IIA의 현대화 개수용으로 계획되었다. 24개의 RMA로 구성된 안테나 4면을 고정 배치한다.

6. 대한민국 해군 도입 관련 (가상)

7. 제원

8. 보유국
