목차

1. 개요

AN/SPY-1은 록히드 마틴이 제조한 3차원 대공 레이더 시스템으로, 이지스 전투 시스템의 핵심 구성 요소이다. 1973년 USS 노턴 사운드 함에 처음 탑재되었으며, 1983년 USS 타이콘데로가 이지스 순양함에 SPY-1A가 실전 배치되었다. S 밴드 주파수를 사용하며, 다양한 파생형이 존재한다. AN/SPY-1은 컴퓨터 제어에 의한 탐색, 추적, 미사일 유도 기능을 갖춘 다기능 레이더로, 320km 탐지 거리를 가지며, 여러 국가에서 운용 중이다.

더 읽어볼만한 페이지

  • 록히드 마틴 - 사드
    사드는 미국이 개발한 탄도탄 요격 미사일 방어 시스템으로, 요격 미사일, 발사대, X밴드 레이더로 구성되며 북한의 탄도미사일 위협에 대한 대응책으로 대한민국에 배치되었으나 외교적·경제적 논란을 야기했다.
  • 록히드 마틴 - 록히드 U-2
    록히드 U-2는 미 공군과 CIA가 운용하는 고고도 정찰기로, 냉전 시대 정보 수집에 활약하며 파워스 사건으로 논란을 겪었지만, 꾸준한 개량을 거쳐 현재도 운용 중이며 향후 첨단 전투 관리 시스템과 연동될 예정이나, 장기적인 운용 방향에 대한 논의가 진행 중이다.
  • 군용 레이더 - FCS-3
    FCS-3는 일본 해상자위대의 함대 방공 시스템으로, 하나의 레이더로 수색과 추적을 동시에 수행하며, 신세대 전술 정보 처리 장치와 연동하여 대응 시간을 단축하는 특징을 가진 00식 사격 지휘 장치이며, 다양한 파생형이 개발되어 해상자위대 함정에 탑재되고 있다.
  • 군용 레이더 - AN/SPS-49
    AN/SPS-49는 1975년 도입된 2차원 대공 레이더 시스템으로, L 밴드에서 작동하며 최대 474km의 탐지 범위를 가지며, 다양한 함선에서 주 대공 탐색 레이더로 사용된다.
AN/SPY-1
개요
AN/SPY-1 레이더 안테나는 Lake Erie의 상부 구조의 전면 및 우현에 있는 밝은 회색 팔각형 패널이다.
국가미국
도입일1973년
종류3D 공중 탐색
주파수S 대역
탐지 거리370 km
방위각0–360°
고도수평선–천정
전력6 MW
SPY-1
AN/SPY-1D 안테나 (아알레이 버크급 구축함 탑재)
국가미국
도입일1973년 (지상 시험)
역할다기능 (수색, 포착, 추적)
종류3차원 레이더
주파수S 대역 (3,100-3,500 MHz)
PRF가변
송신기교차 전력 증폭관 (CFA)
펄스 폭51, 25.4, 12.7, 6.4 마이크로초 (펄스 압축비는 128:1)
이득42 dB
안테나수동 위상 배열 (PESA) 형, 고정 안테나 × 4면
빔 폭1.7×1.7°
탐지 거리 (광역 수색 시)324 km
안테나 크기가로 3.66 × 높이 3.84 m
안테나 소자4,350개

2. 역사

AN/SPY-1은 이지스 전투 시스템의 핵심 구성 요소인 PESA 시스템이다.

1973년 USS 노턴 사운드 (AVM-1)함에 처음 장착되었으며, 1983년 USS 타이콘데로가 이지스 순양함에 SPY-1A가 실전 배치되었다.

1991년 알레이버크급 구축함에 SPY-1D가 처음 설치되었는데, 이는 SPY-1B를 개량한 것이다. SPY-1F는 프리깃함에 맞게 축소된 버전으로, 미국 해군은 사용하지 않고 스페인과 노르웨이가 사용한다. SPY-1F는 1980년대 독일 해군이 제안한 Frigate Array Radar System (FARS)에서 기원한다. 노르웨이군에 따르면 SPY-1F의 탐지 거리는 200해리(370km)이다.

이지스 순양함은 발사된 스탠다드 미사일이 목표물을 최종 요격하기 몇 초 전에 AN/SPG-62 조사기의 목표 조사를 필요로 한다.

미국은 AN/SPY-1보다 수십 배 성능이 향상된 AN/SPY-6을 이지스함, 항공모함 등에 장착할 계획이다.[6]

2. 1. 개발 배경

1957년부터 미국 해군은 제트기의 등장으로 인한 공중 위협 증가에 대처하기 위해 차세대 방공 시스템으로 타이폰 시스템 개발에 착수했다.[6] 이 시스템의 핵심 다기능 레이더는 AN/SPG-59였으며, 목표 탐색, 포착, 추적 및 미사일 경유 추적(TVM) 방식의 함대공 미사일 유도 등 교전의 모든 단계를 담당했다. 그러나 개발은 난항을 겪었고, SPG-59 레이더는 신뢰성이 낮고 성능이 부족했으며 중량도 과다했다.[6]

1962년에 타이폰 시스템 개발이 중단되자, 1963년 미국 해군은 첨단 수상 미사일 시스템(ASMS) 계획을 시작했다.[6] 해군은 민간 기업에 연구와 제안을 요청하고, 독자적으로 평가 그룹을 설립했다. 1965년 1월부터 1년간 프레드릭 S. 위싱턴 소장을 리더로 한 평가 그룹은 ASMS의 시스템 컨셉과 다기능 레이더 설계 지침을 수립했다.[6]

ASMS 개발의 가장 큰 기술적 과제는 레이더 동작 주파수 결정이었다. X밴드는 탐지 거리가 부족하고, S밴드보다 긴 파장은 송신 설비가 커지므로, C밴드와 S밴드가 선택지로 남았다. 병기국은 C밴드를 지지했는데, 저고도 목표 탐지 성능, 전자전 방호(ECCM) 성능, 소형 안테나가 장점이었지만 탐지 거리가 문제였다. 함선국은 S밴드를 지지했는데, 원거리 탐색 성능과 기상 조건 영향이 적다는 장점이 있었지만 안테나가 커질 것으로 예상되었다. 위싱턴 소장은 "목표 탐지 없이는 다른 레이더 능력도 의미가 없다"며 S밴드를 채택했고, 이는 미국 병기 개발 역사에 큰 영향을 주었다.[6]

타이폰 시스템에서는 SPG-59 다기능 레이더가 미사일 종말 유도까지 수행할 계획이었지만, ASMS에서는 미사일 종말 유도 기능을 분리하여 전용 조사기(AN/SPG-62)를 사용했다. 또한, 레이더 송신관은 진행파관 대신 교차 전력 증폭관이 채택되었다.[6]

1965년부터 RCA사는 AN/SPY-1 개발에 착수했고, 1969년 RCA사가 주 계약자로 선정되면서 ASMS는 이지스로 개칭되었다.[6]

2. 2. 개발 과정



미국 해군은 제트기의 등장으로 인한 공중 위협이 증가함에 따라, 1957년부터 차세대 방공 시스템으로 타이폰 시스템 개발에 착수했다.[6] 이 시스템의 핵심 다기능 레이더는 AN/SPG-59였으나, 기술적 문제와 성능 부족으로 개발이 중단되었다.[6]

1963년, 미국 해군은 첨단 수상 미사일 시스템 (ASMS) 계획을 시작하고, 민간 기업과 함께 평가 그룹을 설립하여 새로운 다기능 레이더 개발에 착수했다.[6] 이 그룹은 폴 니체 해군 장관의 결정에 의해 현역 복귀한 프레드릭 S. 위싱턴 소장을 리더로 하여, 1965년 1월부터 약 1년간 집중적인 작업을 통해 AN/SPY-1 레이더의 설계 지침을 수립했다.[4]

가장 중요한 문제는 동작 주파수 결정이었는데, C밴드와 S밴드 중 S밴드가 채택되었다.[6] C밴드는 안테나 소형화에 유리했지만 탐지 거리가 짧았고, S밴드는 원거리 탐지 성능이 우수하고 기상 조건의 영향을 적게 받았지만 안테나가 커지는 단점이 있었다.[6] 위싱턴 소장은 "목표 탐지 없이는 다른 레이더 능력도 의미가 없다"며 S밴드를 선택했고, 이는 병기 개발 역사에 큰 영향을 주었다.[6]

ASMS에서는 미사일 종말 유도 기능을 다기능 레이더에서 분리하여 전용 조사기(AN/SPG-62)를 사용하고, 레이더 송신관으로는 진행파관 대신 교차 전력 증폭관을 채택했다.[6]

1965년부터 RCA사가 AN/SPY-1 개발에 착수했고, 1969년에는 ASMS가 이지스로 개칭되었다.[6] 뉴저지주 무어스타운에 설치된 다목적 육상 개발 사이트(CSEDS)에서 1973년부터 시제품(기술 개발 모델)의 시험이 시작되었고, 1974년에는 실험함 노턴 사운드에서 해상 시험이 진행되었다.[6]

최초의 실용기 AN/SPY-1A는 1983년 타이콘데로가급 미사일 순양함의 네임쉽(타이콘데로가)에 탑재되어 취역했다.[6]

3. 제원

제원
제조국미국
제조사록히드 마틴
소개1973년
유형3차원 대공 레이다
주파수S 밴드 (3.1 – 3.5 GHz)
동시추적 표적동서남북 방향 4개의 레이더가 200개씩 총 800개의 지상, 해상 및 공중에 있는 다수의 목표물을 동시에 탐지해 요격할 수 있다. 최대 24개의 목표물을 동시에 추적해 수퍼컴퓨터가 함대 교리를 기반으로 가장 위협적인 표적순으로 사전에 설정된 우선 순위를 정하고 공격할 수 있다.
탐지거리175 해리(320km; SAM belt), 시스키밍 미사일 45해리(83km), 탄도미사일 식별(925km)
탐지각도(Azimuth)0-360°
최대출력6MW
평균출력58kW
이득42 dB



SPY-1 레이더는 이지스 무기 시스템(AWS)의 핵심 서브 시스템이며, 다수 표적의 동시 수색 탐지, 추적, 평가, 및 발사된 미사일의 추적·지령 유도 역할을 담당하는 다기능 레이더이다[1]。

수동형 위상 배열(PESA) 방식의 고정식 평판 안테나 4개를 가지고, 이를 사방으로 향하게 하여 상부 구조물에 고정 장착함으로써 전주 반구 공간의 수색이 가능하다. 그 특징적인 외관은 이지스함의 특징이 되었다. 매우 뛰어난 탐지 능력을 갖추고 있어 미국 해군은 "SPY 레이더 표시 화면에 표적을 시인하면, 그곳에는 표적이 존재한다. 표시 화면에 표적을 시인하지 못하면, 그곳에는 절대로 표적이 존재하지 않는다"라고 호언할 정도이다[1]。

최초로 개발된 A형, 발전형인 B형은 순양함용으로, 전후 상부 구조물에 분산 장착되었다. 그 후, 레이더 장비를 함교 구조물에 집중 배치하여 효율을 높이고, 시스템을 소형화한 D형, 그 개량형인 D(V)형이 구축함용으로 개발되었다. 또한 D형을 기반으로 시스템을 간략화한 프리깃용 F형, 더 소형의 함정을 위한 K형도 개발되었다[3]。

SPY-1 세부 제원
항목내용
크기약 3.66m 팔각형
갑판 상부 무게면당 약 5910.30kg
갑판 하부 무게약 59685.45kg
탐지 거리175nmi
해면 스키밍 미사일 탐지45nmi
동시 추적 목표어레이당 200개, 총 800개
대역S-대역 3–4 GHz; 파장 –[4]
PRF가변
스캔 속도(스캔/분)1 (지평선), 12 (지평선 위)
첨두 전력6MW[4]
평균 전력58kW[4]
듀티 사이클1/100초()[4]
안테나 이득9,300[4]


4. 구성 및 작동 원리

SPY-1 레이더는 이지스 무기 시스템(AWS)의 핵심 서브 시스템으로, 다수 표적의 동시 수색, 탐지, 추적, 평가 및 발사된 미사일의 추적·지령 유도 역할을 담당하는 다기능 레이더이다.[1]

수동형 위상 배열(PESA) 방식의 고정식 평판 안테나 4개를 가지고, 이를 사방으로 향하게 하여 상부 구조물에 고정 장착함으로써 전주 반구 공간의 수색이 가능하다. 그 특징적인 외관은 이지스함의 특징이 되었다. 매우 뛰어난 탐지 능력을 갖추고 있어 미국 해군은 "SPY 레이더 표시 화면에 표적을 시인하면, 그곳에는 표적이 존재한다. 표시 화면에 표적을 시인하지 못하면, 그곳에는 절대로 표적이 존재하지 않는다"라고 호언할 정도이다.[1]

SPY-1 레이더 시리즈
형식설명비고
SPY-1A최초 생산 모델. 4개의 안테나 배열을 2개의 데크하우스에 분산 배치.타이콘데로가급 순양함에 탑재
SPY-1BVLSI 채택, 성능 향상, 크기 및 무게 감소.타이콘데로가급 순양함에 탑재
SPY-1B(V)이동 표적 지시 기능 통합.
SPY-1D모든 안테나를 단일 데크하우스에 배치.알레이버크급 구축함에 탑재
SPY-1D(V)연안 작전 능력 향상, 전자 공격 저항 능력 향상.
SPY-1F프리깃용 소형 버전.Fridtjof Nansen급 프리깃에 사용
SPY-1F(V)연안 표적 및 순항 미사일 대응 능력 향상, 다중 임무 성능 향상.
SPY-1K코르벳용 초소형 버전.설계에 통합



동작 주파수는 S 밴드이다.[4] 안테나 지향성 제어는 위상 제어를 통해 수행하는 방식을 채용하여, 위상 배열 레이더가 되었다.[4] 4면의 수동 위상 배열 안테나를 고정 배치하는 방식이다.[5] 안테나는 가로 3.66m × 높이 3.84m의 직사각형을 기본으로 각 꼭지점을 잘라낸 팔각형이다.[6]

초기 양산형 SPY-1A의 경우, 안테나 1면은 140개의 모듈로 구성되어 있으며, 모듈은 각각 최대 32개의 송신기·위상 변환기를 갖추고 있었다.[5] 모듈의 일부에는 빈 공간이 마련되어 있으며, 1면당 총 개수는 송신 소자가 4,096개, 수신 소자가 4,352개, 예비 소자가 128개였다.[5] 이러한 모듈은 각각 송신 서브 어레이와 수신 서브 어레이를 구성하여, 송신 어레이 32개와 수신 어레이 68개를 구성하도록 배열되었다.[5] 송신 어레이는 8개의 송신기(CFA×32개, 송신 첨두 전력 132kW)의 급전을 받고 있었다.[5] 빔 제어는 AN/UYK-7 전자 계산기에 의해 수행되었다.[5]

개량형 SPY-1B에서는 송신기를 개량하여 송신 첨두 전력을 변경하지 않고 듀티비를 배증시켜 더 긴 펄스 길이에 대응하는 동시에 고앙각 방향으로의 송신 능력을 향상시켰다.[5] 안테나의 사이드 로브 억제 능력이 강화되었다.[5] 안테나 소자는 1면당 4,350개로, 서브 어레이의 구성도 변경되었다.[5] 신호 처리 장치도 강화되어, 전자 계산기로는 기존의 AN/UYK-7・20에 더하여 신형 AN/UYK-43이 도입된 외에, 콘솔도 기존의 AN/UYA-4에 더하여 AN/UYQ-21이 도입되었다.[3]

SPY-1B를 기반으로 구축함에 탑재할 수 있도록 시스템의 소형화를 도모한 것이 SPY-1D이며, 안테나 소자는 1면당 4,350개로 변함이 없지만,[3] 4개의 안테나를 1개의 상부 구조물 주변에 배치함으로써 제어용 전자 계산기를 1기의 UYK-43으로 통합할 수 있었다.[5] 전자 계산기로는 UYK-7・20은 폐지되어 UYK-43・44으로 완전 이행, 콘솔도 AN/UYA-4는 폐지되어 AN/UYQ-21과 AN/UYQ-70의 조합으로 이행했다.[3] 기존에는 함대공 미사일의 지령 유도용 업링크에 전용 안테나가 사용되었던 것에 반해, 본 기기에서는 레이더용 안테나와 겸용되었다.[5] 그 후, 시스키머 대처·전자 방어 능력을 향상시킨 개량형인 SPY-1D(V)도 개발되었다.[5]

한편, SPY-1D를 기반으로 한 경량형으로 개발된 것이 SPY-1F이며, FARS(Frigate Array Radar System)라고 통칭되었다.[5] 통칭 그대로 프리깃 외에, 항공모함이나 강습상륙함에의 탑재도 고려되어 안테나가 2.4m 직경으로 축소됨에 따라 안테나 소자도 1,856개로 삭감되었다.[3] 송신 첨두 전력은 SPY-1D에서는 4MW였던 것에 반해, SPY-1F에서는 600kW로 저하했다.[3] 또한, 안테나를 1.7m 직경으로 소형화하고 소자수를 912개로 삭감한 SPY-1K도 개발되었다.[3]

본 기기는 컴퓨터 제어에 의한 탐색, 추적, 미사일 유도 기능을 모두 갖춘 다기능 레이더(multifunction radar)이다.[1][3] 이로 인해 기존 방공 시스템의 문제점이었던 탐색 레이더에서 추적 레이더로의 목표 이관 등이 더욱 신속해졌고, 교전이 더욱 원활해졌다. 이를 일괄 담당하는 SPY-1은 탐색・탐지, 관제, 공격이라는 무기 시스템의 기본 기능의 핵심으로 기능한다.[1]

탐지(detect) 단계에서는 전주(全周) 반구 공간 중 소정의 공간을 약 1밀리초 동안 펜슬 빔으로 탐색한다.[1] 주사 패턴은 교리에 따라 가장 효율적으로 탐색하도록 제어된다.[1] 어떤 하나의 빔(dwell)으로 하나의 목표를 처음 탐지하면, 컴퓨터는 해당 목표에 대해 복수의 빔을 집중적으로 지향하여 포착하고, 추적으로 이행한다.[1]

펜슬 빔의 폭은 세로 가로 모두 1.7도이며, 목표 정보는 1초에 수 회의 빈도로 갱신되며, 동시에 200개 이상의 목표를 추적할 수 있다.[5] 광역 탐색에 사용할 경우 최대 탐지 거리는 이며, 시스키머에 대한 저고도 경계 시 탐지 거리는 로 추정된다.[5]

관제(control) 단계에서는 SPY-1 레이더는 다수의 채널을 가진 사격 통제 레이더로 기능하며, 고정밀도로 목표를 추적하여 사격 제원을 산출한다.[1]

공격(engage) 단계에서는 스탠더드 미사일의 종말 유도를 수행하는 Mk.99 미사일 사격 지휘 장치를 보완하고, SM-2에 대해 중간 지령 유도를 실시함으로써 목표에 대한 Mk.99의 구속 시간을 제한함과 동시에 미사일의 유도・비행 경로를 효율화한다.[1] 이때, 목표가 멀수록 SPY-1에 의한 정보만으로는 함대공 미사일의 근접 신관이 작동하는 범위 내로 함대공 미사일을 유도하는 것이 어려워지므로, 일루미네이터에 의한 정밀한 종말 유도가 필요하지만, 반대로 가까우면 SPY-1에 의한 추적 정밀도가 향상되므로, 일루미네이터의 구속 시간은 짧아진다. 근거리라면 SPY-1 다기능 레이더만으로 SM-2의 종말 유도를 수행하는 것도 가능하며, 동시 대응 능력은 실질적으로 무제한이라고 한다.

5. 파생형

AN/SPY-1은 이지스 전투 시스템의 핵심 구성 요소인 PESA 시스템 레이다. 1973년 USS 노턴 사운드 (AVM-1)함에 처음 장착되었고, 1983년 USS 타이콘데로가 이지스 순양함에 SPY-1A가 실전 배치되었다.

AN/SPY-1의 파생형은 다음과 같다.


  • '''AN/SPY-1''' - 시제형. USS 노턴 사운드 (AVM-1) 함에 장착.
  • '''AN/SPY-1A''' - 타이콘데로가급 1번함부터 12번함까지 장착.
  • '''AN/SPY-1B''' - 타이콘데로가급 CG-59 순양함 이후부터 장착.
  • '''AN/SPY-1B(V)''' - SPY-1B 형의 업그레이드 버전. CG-59함과 그 후속함에 탑재.
  • '''AN/SPY-1D''' - SPY-1B를 알레이버크급 구축함에 적합하게 개량한 버전. 1991년에 처음 설치되었다.
  • '''AN/SPY-1D(V)''' - SPY-1D의 개량형으로 연안 작전에 적합하게 개량. 알레이버크급 구축함 플라이트 IIA 이후 함정부터 탑재되며, KDX-III에도 탑재되었다.
  • '''AN/SPY-1F''' - SPY-1D를 프리깃함에 적합하게 소형화한 버전. 노르웨이 해군 프리깃함에 탑재된다. SPY-1F의 탐지거리는 370km이다.
  • '''AN/SPY-1K''' - 가장 작은 버전으로, 코르벳함에 맞게 축소되었다. 도입 국가는 없으며, 계획은 취소된 상태이다.


SPY-1 시리즈의 첫 번째 생산 모델은 SPY-1이며, SPY-1A는 두 개의 데크하우스에 4개의 안테나 배열을 가지고 있다. SPY-1B는 VLSI를 채택하여 성능이 향상되고 크기와 무게가 감소했다.

SPY-1D는 알레이버크급 구축함에 맞게 SPY-1B를 개량한 것이고, SPY-1D(V)는 연안 작전에 적합하게 SPY-1D를 개량한 것이다. SPY-1F는 프리깃에 맞게 SPY-1D를 소형화한 것이고, SPY-1K는 SPY-1D 및 SPY-1F와 동일한 아키텍처를 기반으로 코르벳과 같은 소형 선박을 위해 만들어졌다.

5. 1. 모듈 소자

모델소자 수
AN/SPY-1A4,096개(방사 소자), 4,352개(수신기), 128개(보조 소자)
AN/SPY-1B4,350개
AN/SPY-1B(V)4,350개
AN/SPY-1D4,350개
AN/SPY-1D(V)4,350개
AN/SPY-1F1,856개
AN/SPY-1F(V)1,856개
AN/SPY-1K912개



SPY-1 시리즈의 초기 생산 모델인 SPY-1은 모든 후속 SPY-1 레이더의 기본 구성을 형성한다. SPY-1A는 4개의 안테나 배열을 가지고 있으며, 각 배열에는 148개의 모듈이 있다. 각 모듈은 최대 32개의 방사 소자 및 위상 천이기를 포함하며, 모듈은 쌍을 이루어 송수신 서브 배열을 형성하며, 32개의 송신 배열과 68개의 수신 배열로 그룹화된다. 송신 배열은 각각 4개의 교차 전계 증폭기(CFA)가 있는 8개의 송신기에 의해 구동된다. 각 CFA는 132kW의 피크 전력을 생성한다.[2]

SPY-1A는 레바논 해안에서 SPY-1 장착 이지스 순양함의 배치로 인해 개발되었다. 레이더가 곤충 떼와 산악 지형에서 오는 클러터를 감지하여 오경보율이 높다는 사실이 밝혀졌다. 해결책은 운영자가 감쇠를 주기적으로 줄이고 변화하는 환경에 따라 위협 및 비위협 구역을 설정하여 레이더의 감도 프로필을 변경할 수 있도록 하는 것이었다.[2]

SPY-1B는 VLSI를 채택하여 성능이 향상되고 크기와 무게가 감소했다. 7비트 위상 천이기는 이전 모델의 4비트 위상 천이기를 대체했으며, 안테나 면의 위상 천이기 무게는 약 5443.10kg에서 약 3583.38kg으로 감소했으며, 측면 로브가 감소했다. 레이더는 11개의 16비트 마이크로프로세서를 사용한다. 급강하 미사일에 대한 대응 능력은 고고도 또는 더 긴 펄스에서 더 많은 에너지를 사용함으로써 향상되었다.[2]

SPY-1B(V)는 1997년에 이동 표적 지시 기능을 통합하여 이전 SPY-1B를 기반으로 개발되었다.[2]

SPY-1D는 1991년 알레이 버크급 구축함 1번함에 처음 설치되었으며, 모든 안테나는 단일 데크하우스에 위치했다. UYK-43 컴퓨터를 사용하여 SPY-1B의 변형이며, 주 안테나는 미사일 업링크로도 사용되어 이전 모델의 별도 미사일 업링크의 필요성을 없앴다. 이전 모델의 AN/UYA-4 디스플레이는 UYQ-21 디스플레이로 대체되었다.[2]

SPY-1D(V)는 1998년에 도입된 업그레이드로, 이전의 "블루 워터" 시스템이 특히 취약했던 연안 근처의 고클러터 작전을 위한 새로운 추적 시작 프로세서를 탑재했다. 파형이 코딩되고 신호 처리가 개선되었다. 전자 공격에 대한 저항 능력도 향상되었다.[2]

SPY-1F FARS (프리깃 배열 레이더 시스템)는 프리깃에 맞게 설계된 SPY-1D의 소형 버전이다. 프리드요프 난센급 프리깃에 사용된다. SPY-1F의 안테나 크기는 2.4m에 1,856개 소자로 감소했으며, 사거리는 SPY-1D의 54%이다.[2]

SPY-1F(V)는 연안 표적 및 순항 미사일에 대한 향상된 성능과 더 나은 다중 임무 성능을 갖춘 SPY-1F의 파생형이다.[2]

SPY-1K는 현재 제공되는 레이더 중 가장 작은 버전으로, SPY-1D 및 SPY-1F와 동일한 아키텍처를 기반으로 한다. SPY-1F가 너무 클 수 있는 코르벳과 같은 매우 작은 선박에 사용하도록 설계되었다. 안테나 크기는 912개 소자로 1.5m로 더 줄어들었다.[2]

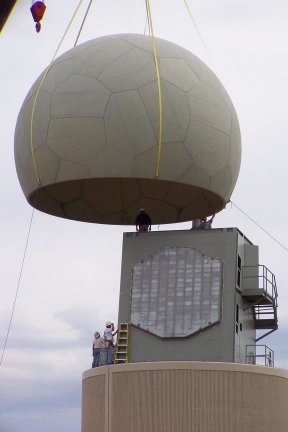

SPY-1A의 안테나.

6. 운용 국가

국가함급레이더 형식비고
오스트레일리아호바트급 구축함SPY-1D(V)
일본콩고급 구축함SPY-1D
일본아타고급 구축함SPY-1D(V)
일본마야급 구축함SPY-1D(V)
노르웨이프리드쇼프 난센급 프리깃함SPY-1F
스페인알바로 데 바잔급 프리깃함SPY-1D
대한민국세종대왕급 구축함SPY-1D(V)
미국타이콘데로가급 미사일 순양함SPY-1A, SPY-1B
알레이 버크급 구축함SPY-1D, SPY-1D(V)


7. 평가 및 전망

AN/SPY-1은 이지스 전투 시스템의 핵심 구성 요소인 PESA 시스템이다.

1973년 USS 노턴 사운드 (AVM-1)함에 처음 장착되었고, 1983년 USS 타이콘데로가 이지스 순양함에 SPY-1A가 실전 배치되었다. SPY-1D는 1991년 알레이버크급에 처음 설치되었는데, 이는 1B형을 알레이버크급에 맞게 개량한 것이다.

SPY-1F는 프리깃함에 맞게 축소된 버전으로, 미국 해군은 사용하지 않고 스페인과 노르웨이가 사용한다. SPY-1F의 기원은 1980년대 독일 해군이 제안한 Frigate Array Radar System (FARS)으로 거슬러 올라간다. 노르웨이군에 따르면, SPY-1F의 탐지거리는 370km이다.

이지스 순양함은 발사된 스탠다드 미사일이 목표물을 최종 요격하기 몇 초 전에 종말 유도를 지시하기 위해 AN/SPG-62 일루미네이터의 목표 조사를 필요로 한다.

미국은 AN/SPY-1 보다 수십 배 성능이 향상된 AN/SPY-6을 이지스함, 항공모함 등에 장착할 계획이다.[6]
