1. 개요
APAR은 피라미드 구조에 4개의 센서 배열을 가진 다기능 레이더 시스템이다. X 밴드 주파수에서 작동하며 360도 전방위 탐지가 가능하고, 최대 150km 밖의 공중 및 해상 표적 추적, 미사일 유도, 함포 사격 지원 등의 기능을 수행한다. NAAWS의 핵심 레이더로서, SMART-L 레이더와 연계하여 사용되며, 네덜란드, 독일, 덴마크 해군의 호위함에 탑재되어 있다. APAR은 ESSM 및 RIM-66 Standard 미사일의 유도를 지원하며, 실사격 시험을 통해 성능을 입증했다. 또한 해적 퇴치 작전에도 투입되어 표면 탐색 능력을 발휘했다.
더 읽어볼만한 페이지
- 해상 레이더 - FCS-3
FCS-3는 일본 해상자위대의 함대 방공 시스템으로, 하나의 레이더로 수색과 추적을 동시에 수행하며, 신세대 전술 정보 처리 장치와 연동하여 대응 시간을 단축하는 특징을 가진 00식 사격 지휘 장치이며, 다양한 파생형이 개발되어 해상자위대 함정에 탑재되고 있다. - 해상 레이더 - AN/SPY-3
AN/SPY-3은 미국 해군에서 운용하는 X 대역 다기능 위상 배열 레이더 시스템으로, 8~12GHz 주파수 범위에서 작동하며 줌왈트급 구축함과 제럴드 R. 포드급 항공모함에 탑재되어 표적 식별 및 미사일 표적 조명에 사용된다. - 군용 레이더 - AN/SPY-1
AN/SPY-1은 이지스 전투 시스템의 핵심인 록히드 마틴의 3차원 대공 레이다로, S 밴드 주파수를 사용하는 위상 배열 레이다이며, 함정에 고정된 4개의 안테나로 다수의 목표물을 탐지, 추적, 요격할 수 있고, 다양한 파생형이 존재한다. - 군용 레이더 - FCS-3
FCS-3는 일본 해상자위대의 함대 방공 시스템으로, 하나의 레이더로 수색과 추적을 동시에 수행하며, 신세대 전술 정보 처리 장치와 연동하여 대응 시간을 단축하는 특징을 가진 00식 사격 지휘 장치이며, 다양한 파생형이 개발되어 해상자위대 함정에 탑재되고 있다.
| APAR | |
|---|---|
| 개요 | |
 | |
| 종류 | 3차원 레이다 |
| 역할 | 다기능 (포착・추적) |
| 국가 | 네덜란드 |
| 도입 년도 | 2003년 |
| 안테나 | |
| 종류 | 액티브 페이즈드 어레이 (AESA) |
| 형태 | 4면 고정식 |
| 방위각 | 안테나 1면당 120도 |
| 고각 | 70도 |
| 소자 | 반도체 소자×3424개 (1면당) |
| 주파수 | |
| 대역 | X 밴드 (10 기가헤르츠 ± 20%〜30%) |
| 범위 | |
| 탐지 거리 | 150km |
| 기타 | |
| 무게 | 20,000 kg |
2. 특징
APAR은 네덜란드 탈레스사에서 제조한 X 밴드 주파수를 사용하는 다기능 위상 배열 레이더이다. 3,424개의 소형 송수신 모듈을 4개의 면에 배치하여 360도 전방위 탐지가 가능하다. 피라미드 형태의 구조물에 각 면은 X 밴드 주파수에서 작동하는 3424개의 송수신(TR) 모듈로 구성되어 있다.[2]
APAR의 주요 특징은 다음과 같다.
- 탐지 거리: 최대 150km
- 동시 추적 표적 수: 공중 200개, 해상 150개
- 미사일 유도 능력: 최대 32개 (동시 교전)
- 전자전 대응 능력: 혁신적인 전자 방해 회피(ECCM) 기능[2]
2. 1. 성능
APAR은 3424개의 송수신 모듈로 구성된 X 밴드 주파수에서 작동하는 센서 배열(면)을 가지고 있다.[2] 주요 기능은 다음과 같다.| 기능 | 상세 설명 |
|---|---|
| 공중 표적 추적 | 150km 밖에서 200개 이상의 표적 추적[2] |
| 해상 표적 추적 | 32km 밖에서 150개 이상의 표적 추적[2] |
| 수평선 탐색 | 75km 밖의 수평선 탐색[2] |
| 제한된 체적 탐색 | SMART-L의 체적 탐색 기능을 지원하기 위한 150km 밖의 탐색[2] |
| 큐 탐색 | 다른 센서에서 제공된 데이터를 사용하여 탐색 |
| 함포 사격 지원 | 해상 함포 사격 지원[2] |
| 미사일 유도 | 인터럽티드 연속파 조명(ICWI) 기술을 사용, 32개의 반능동 레이더 호밍 미사일을 비행 중 유도 가능[3] |
| 전자 방해 회피 | "혁신적인" 전자 방해 회피(ECCM)[2] |
APAR은 NAAWS (NATO 대공 전투 시스템)의 핵심 다기능 레이더로, 3424개의 소자를 배열한 능동 전자 주사 배열 안테나 4면을 통해 360도 전방위 탐지가 가능하다. 각 면은 상하좌우 120도 탐지 범위를 가지며, 신호 처리 및 데이터 처리 유닛이 연결되어 있다. 시스템 전체에서 최대 32개의 목표와 동시에 교전할 수 있으며, 200개의 대공 목표와 150개의 대 수상 목표를 동시에 처리할 수 있다.
원거리 탐지 능력보다 해상도를 중시하여 X 밴드 주파수를 사용하며, 탐지 거리는 150km로 비교적 짧다. 따라서, 더 장거리 탐색을 담당하는 SMART-L 레이더와 연계하여 APAR을 보완한다.
2. 2. 운용 개념
APAR는 보통 탈레스 네덜란드의 SMART-L 수동 전자 주사 배열(L 밴드 주파수에서 작동)와 함께 사용된다. SMART-L은 최대 480km까지 탐색 및 추적 기능을 제공하는 장거리 체적 탐색 레이더(VSR)이다. 전체 시스템은 대공전 시스템(AAWS)이라고 불리며, 1980년대 후반 북대서양 조약 기구(NATO) 대공전(NAAWS) 개념을 기반으로 한다. 이 개념의 원리는 X 밴드 다기능 레이더(MFR)와 L 밴드 VSR을 결합하여 상호 보완적인 기능을 최적으로 제공하는 것이다. 즉, VSR은 장거리 표적 탐지 및 추적에 최적화되어 있으며, MFR은 중거리 고정밀 표적 추적, 수평선 탐색 및 미사일 유도 기능에 최적화되어 있다.본 기기는 NAAWS (NATO 대공 전투 시스템)의 핵심이 되며, 목표 탐색·추적 및 사격 지휘를 담당하는 다기능 레이더이다.
3424개의 소자를 배열한 능동 전자 주사 배열 안테나를 4면 가지고 있으며, 탑 모양 구조물 주변에 집중 배치되어 있다. 각 면이 상하좌우 120도 탐지 범위를 가지므로 360도 전방위 탐지가 가능하다(각 안테나의 탐지 범위가 겹치는 영역이 있다). 어레이 각각에 신호 처리 유닛, 데이터 처리 유닛이 연결되어 있으며, 각 어레이를 4개로 분할하여 각각 2발의 미사일 유도를 할당할 수 있다. 이를 통해 시스템 전체에서 최대 32개의 목표와 동시에 교전할 수 있다. 또한 200개의 대공 목표와 150개의 대 수상 목표를 동시에 처리할 수 있다고 주장된다.
원거리 탐지 능력보다 해상도를 중시하여, 동작 주파수는 X 밴드를 사용하며, 탐지 거리는 150km로 비교적 짧다. 이 때문에 NAAWS에서는 더 장거리 탐색을 담당하는 SMART-L 레이더도 연계되어 APAR을 보완하게 된다.
3. 운용 국가
- 드 제벤 프로빈센급
- 작센급 프리깃
- 이베르 후이트펠트급 호위함
네덜란드와 독일(캐나다와 함께)은 APAR 개발의 최초 후원국이었다. 덴마크는 탈레스 네덜란드(Thales Nederland) 대공 전투 체계를 경쟁 Sea Viper 대공 전투 체계보다 선택하는 더 큰 결정의 일환으로 자국 호위함에 APAR을 선택했다.
4. 실사격 시험
APAR의 미사일 유도 능력은 ESSM(Evolved Sea Sparrow Missile)과 SM-2 Block IIIA 미사일을 지원한다. 2003년 11월, 아조레스 제도에서 약 200nmi 떨어진 곳에서 최초로 실사격으로 미사일 유도 능력을 시험했다.[3] 이 사격은 네덜란드 해군의 HNLMS ''데 제벤 프로빈시엔''에서 수행되었으며, ESSM 1발과 SM-2 Block IIIA 1발을 발사했다. 이 사격은 작전 환경에서 ICWI 기술을 사용하여 미사일을 유도하는 실물 크기의 함재 능동 전자 주사 배열(Active Electronically Scanned Array)을 이용한 최초의 실사격이었다.[4] 제인스 네이비 인터내셔널(Jane's Navy International)은 다음과 같이 밝혔다.
> 추적 및 미사일 발사 시험 동안, 표적 프로파일은 그리스에서 제작된 EADS/3Sigma Iris PVK 중거리 아음속 표적 무인 항공기에 의해 제공되었다. [...] 네덜란드 해군에 따르면, ... "APAR는 즉시 미사일을 포착하여 파괴될 때까지 추적을 유지했다". [...] 이 획기적인 시험은 세계 최초로 ICWI 기술을 실증했다.[3]
2004년 8월, 독일 해군의 작센급 호위함은 캘리포니아 해안에서 떨어진 포인트 무구 미사일 발사장에서 총 11발의 ESSM과 10발의 SM-2 Block IIIA 미사일을 포함하는 일련의 실사격을 완료했다.[3] 이 시험에는 Northrop Grumman BQM-74E Chukkar III 및 Teledyne Ryan BQM-34S Firebee I과 같은 표적 무인 항공기, 그리고 Beech AQM-37C 및 공중 발사형 Kormoran 1 대함 미사일과 같은 미사일 표적에 대한 사격이 포함되었다.[3]
2005년 3월, 네덜란드 해군의 HNLMS ''데 제벤 프로빈시엔''은 다시 아조레스 제도 서쪽 약 180nmi 떨어진 대서양에서 추가적인 실사격을 수행했다.[3] 이 시험에는 세 번의 실사격 이벤트가 포함되었는데, 장거리에서 Iris 표적 무인 항공기에 대한 SM-2 Block IIIA 1발 발사, Iris 표적 무인 항공기에 대한 ESSM 1발 발사, 그리고 2개의 Iris 표적 무인 항공기에 대한 2발 동시 발사(한 발은 SM-2 Block IIIA 2발, 다른 한 발은 ESSM 2발로 구성)가 있었다.[3] 장거리 SM-2 교전은 함선으로부터 100km 이상 떨어진 거리에서 요격되었으며, 미사일-표적 간 오차 거리는 2.4m였다(시험을 위해 탄두의 근접 신관은 비활성화되었다).[3]
5. 해적 퇴치 작전 투입

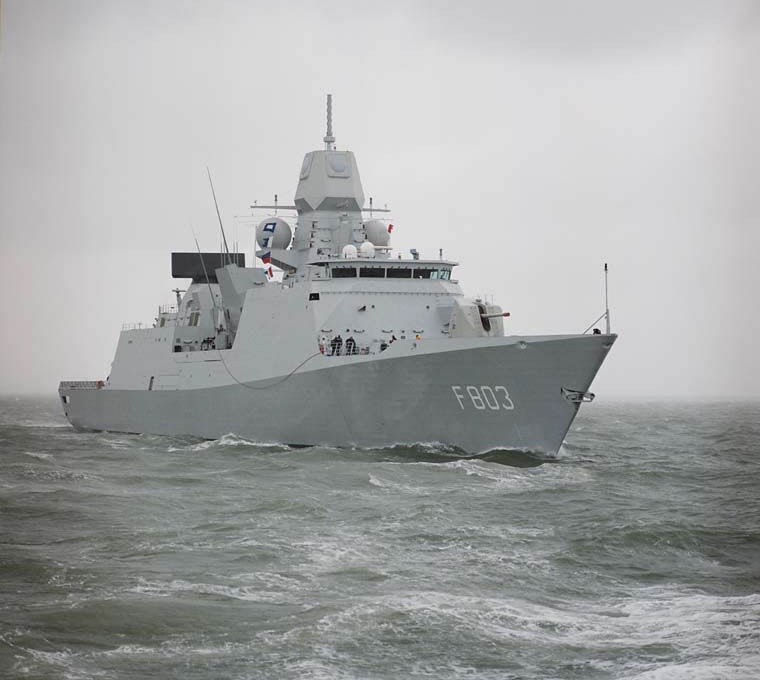

네덜란드 해군(RNLN)의 ''드 제븐 프로빈시엔''급 군함은 아프리카 뿔 인근에서 해적 퇴치 작전에 참여해 왔다. 작고 느리게 움직이거나 정적인 해상 표적은 "고급" 위협에 대처하도록 설계된 도플러 레이더에 어려움을 줄 수 있다. 하지만, 제인스 인터내셔널 디펜스 리뷰에 따르면, 네덜란드 해군은 대 해적 임무에 투입된 드 제븐 프로빈시엔급 호위함에 장착된 APAR 세트에 맞춤형 표면 탐색 소프트웨어를 사용하여 큰 성공을 거두었다고 보고했다. 해적 퇴치 역할에 불필요하다고 여겨진 APAR의 일부 고급 대공전 능력을 희생함으로써 표면 탐색 역할에서 성능과 해상도가 향상되었다.[5]
네덜란드 해군 ''드 제븐 프로빈시엔''급 호위함 HNLMS ''Tromp''의 해적 퇴치 작전에 관한 활약은 여기에 설명되어 있다. HNLMS ''Evertsen''의 해적 퇴치 활약은 여기에 개략적으로 설명되어 있다.
