GE E60
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
1. 개요
GE E60은 GE Transportation Systems에서 설계한 전기 기관차로, E60C, E60CP, E60CH, E60MA, E60C-2 등 다양한 모델이 존재한다. 이 기관차는 블랙 메사 앤 레이크 파웰 철도, 암트랙, 멕시코 국립 철도, 데저렛-웨스턴 철도 등에서 운용되었다. 암트랙은 1974년 E60을 도입했으나, 차체 문제로 인해 AEM-7으로 대체되었으며, 멕시코 국립 철도는 1982년 E60C-2를 도입했다. 현재 암트랙의 603호와 뉴저지 교통국의 958호가 보존되어 있다.
더 읽어볼만한 페이지
| GE E60 | |
|---|---|
| 기본 정보 | |
 | |
| 동력 방식 | 전기 |
| 제작 회사 | 제너럴 일렉트릭 |
| 제작 기간 | 1972년–1983년 |
| 총 생산량 | 73량 |
| AAR 차륜 배열 | C-C |
| UIC 등급 | Co′Co′ |
| 기관차 길이 | (E60C) (E60C-2) (E60CP) |
| 기관차 폭 | (E60CP) |
| 기관차 높이 | (E60CP) |
| 모래 용량 | (E60CP) |
| 전기 시스템 | 11 kV 25 Hz AC 12.5 kV 60 Hz AC 25 kV 60 Hz AC 50 kV 60 Hz AC |
| 집전 방식 | 팬터그래프 Stone Faiveley |
| 연료 용량 | (E60CP) |
| 물 용량 | (E60CP) |
| 견인 전동기 | 6 × GE 780B (E60C) 6 × GE 752AF (E60C-2) |
| 변속기 | 교류는 다중 전압 변압기를 통해 실리콘 사이리스터 유형 정류기로 공급되고, 위상각 제어를 사용하여 6개의 견인 전동기에 직류를 제공함. |
| 다중 연결 | AAR |
| 견인력 | (시동 시) (지속) |
| 열차 난방 | 증기 보일러 (E60CP) HEP (E60CH 및 E60MA) |
| 열차 제동 장치 | 공기 (스케줄 26-L), 다이내믹 |
| 안전 장치 | 차내 신호 시스템, ATC |
| 운행 정보 | |
| 운영사 | 암트랙 Black Mesa and Lake Powell Railroad Deseret Power Railroad Ferrocarriles Nacionales de México Navajo Mine Railroad New Jersey Transit 텍사스 유틸리티 |
| 운행 지역 | 멕시코 시티–케레타로 북동 회랑 미국 서부 |
| 퇴역 시기 | 1997년 (NdeM) 1998년 (뉴저지 트랜짓) 2003년 (암트랙) 2011년 (텍사스 유틸리티) 2019년 (BM&LP) |
| 차량 상태 | 일부는 현역으로 운행 중, 3량은 보존, 나머지는 폐기됨 |
| 기타 정보 | |
2. 설계
E60 모델은 1970년대 초반 블랙메사 앤드 레이크 파월 철도의 발주로 처음 도입된 이후, 암트랙, 멕시코 국립 철도 등 여러 철도 회사에서 사용 목적에 맞게 설계를 변경하여 도입했다. 각 모델의 주요 특징은 다음과 같다.
- BM&LP E60C: 무거운 석탄 수송에 적합하도록 설계되었으며, 약 106.68cm 바퀴와 85:21 기어비를 채택하여 견인력을 높였다.
- 암트랙 E60CP/CH: 여객 운송에 맞게 설계되었으며, HEP 발전기 탑재 여부에 따라 E60CP와 E60CH 두 가지 모델로 나뉜다. 약 101.60cm 바퀴를 사용하고, 68:38 기어비로 최고 속도를 높였다.
- NdeM E60C-2: 멕시코 사양에 맞게 최적화된 모델로, 이중 객실과 이중 팬터그래프를 갖추고 있다. 83:20 기어비와 약 101.60cm 바퀴를 사용한다.
- 데저렛-웨스턴 철도 E60C-2: 블랙 메사 앤 레이크 파웰 철도와 동일하게 50 kV 60 Hz AC 전철화 방식을 사용한다.
각 모델의 주요 제원을 비교하면 다음과 같다.
| 구분 | BM&LP E60C | 암트랙 E60CP/CH | NdeM E60C-2 | 데저렛-웨스턴 철도 E60C-2 |
|---|---|---|---|---|
| 바퀴 지름 | 약 106.68cm | 약 101.60cm | 약 101.60cm | 약 101.60cm |
| 기어비 | 85:21 | 68:38 | 83:20 | 83:20 |
| 견인 전동기 | GE780 | 해당없음 | GE 752AF | GE 752AF |
| 전철화 방식 | 50 kV 60 Hz AC | 11 kV 25 Hz AC, 12.5 kV 60 Hz AC, 25 kV 60 Hz | 25 kV 60 Hz | 50 kV 60 Hz AC |
2. 1. 블랙 메사 앤 레이크 파웰 철도 (BM&LP)

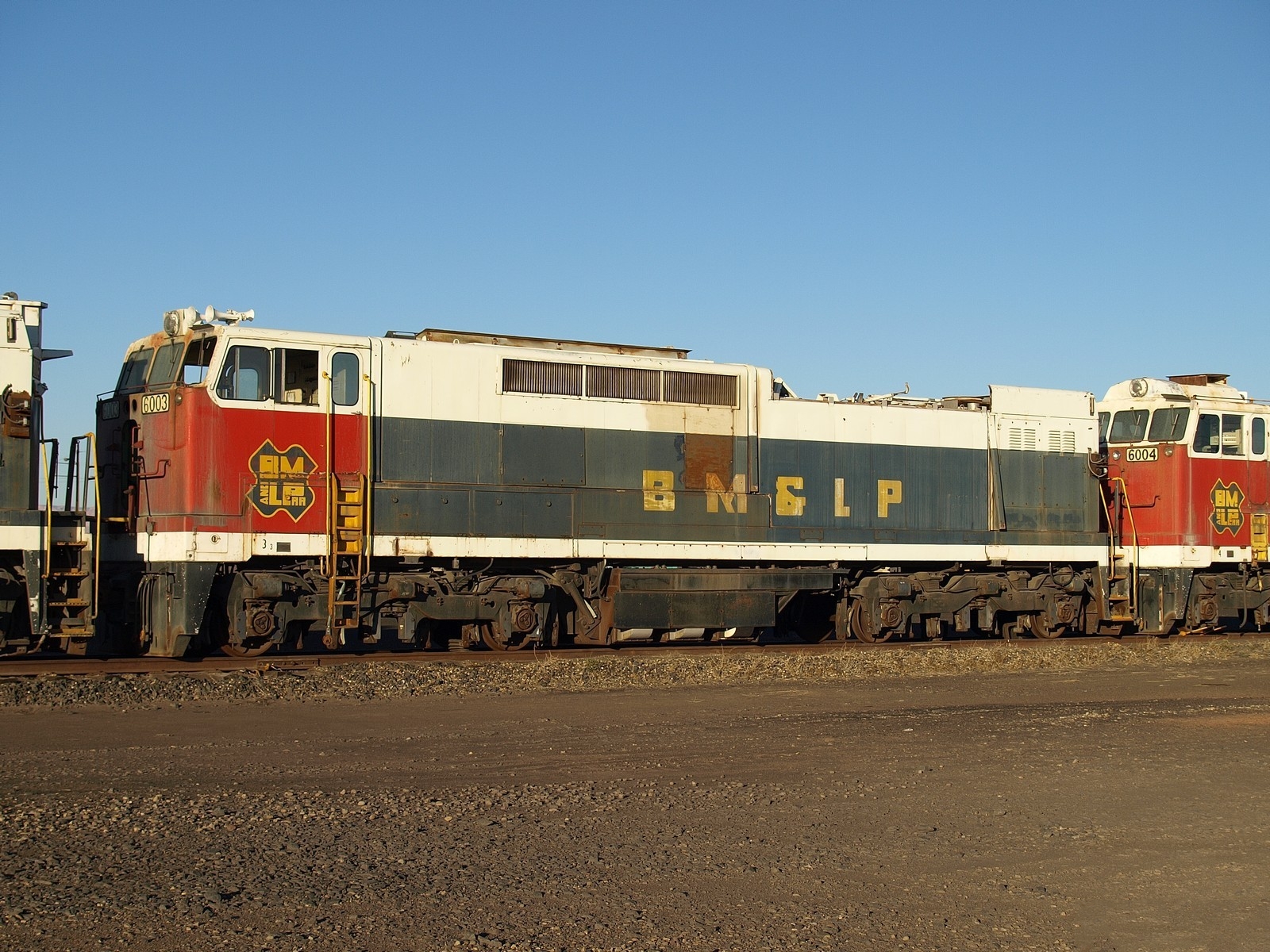

1970년대 초반, 블랙메사 앤드 레이크 파월 철도(BM&LP)는 애리조나주카옌타 근처 블랙 메사 탄광에서 애리조나주페이지에 있는 나바호 발전소까지 석탄을 운송하기 위해 GE에 E60C 모델을 발주했다. BM&LP 철도는 다른 국영 철도망과는 분리되어 있었으며, 세계 최초로 50 kV 60 Hz AC 전압을 사용한 전철화 시스템을 갖추고 있었다.[2][3]BM&LP의 무거운 석탄 수송량은 E60C 설계에 큰 영향을 미쳤다. GE는 일반적인 약 101.60cm 바퀴 대신 약 106.68cm 바퀴를 가진 6축(C-C) 설계를 선택했다. 이는 85:21 기어비 때문이었는데, 이 기어비로 72mph의 최고 속도를 낼 수 있었지만, BM&LP의 표준 운행 속도는 35mph였다.[4][3] 고전압 AC를 강압한 후 정류기를 사용하여 사이리스터 브릿지로 정류하여 6개의 GE780 견인 전동기에 DC 전력을 공급했다. 각 축당 1개씩 설치된 이 전동기는 6000hp의 출력을 냈으며, 125000lbf의 초기 견인력과 77000lbf의 연속 견인력을 가졌다.[5] E60C는 약 19.20m 길이에, 약 45359.20kg의 밸러스트를 포함하여 약 193230.19kg의 무게가 나갔다.[4]
BM&LP는 1972년부터 1976년 사이에 총 6대의 E60C 기관차를 도입하여 두 대의 열차를 동시에 운행했다.[11][12] 1990년대 후반 멕시코 국철이 전철 운행을 중단하자, BM&LP는 6대의 E60C-2를 인수하여 기존 E60C를 대체했다.[43] 애리조나 주 철도 박물관은 2010년 전 BM&LP E60C 6001을 인수했다.[13]
2. 2. 암트랙

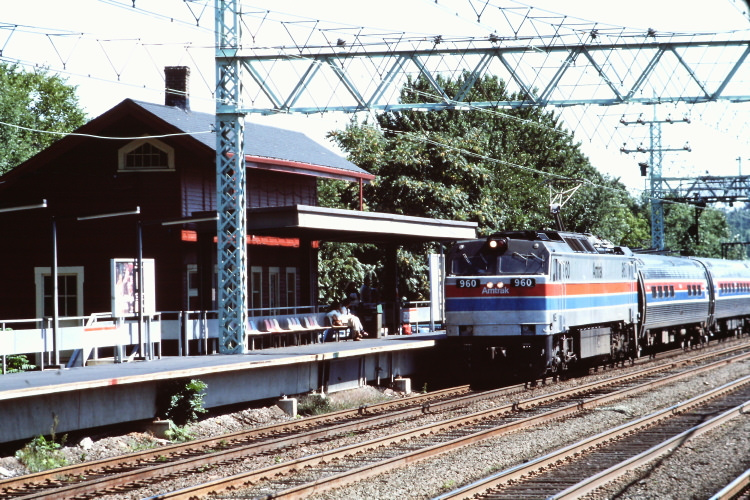

1974년 암트랙은 GE E60 모델 26대를 도입했다. 이 모델은 증기 발생기를 탑재한 E60CP와 HEP를 탑재한 E60CH 두 가지 형태로 제작되었다.[6] 암트랙의 E60은 11 kV 25 Hz AC, 12.5 kV 60 Hz AC, 25 kV 60 Hz의 세 가지 다른 전압에서 작동할 수 있도록 설계되어, 북동부 회랑의 다양한 전철화 방식에 대응할 수 있었다.[8] 바퀴 지름은 약 101.60cm이었다.[1]암트랙은 1971년 5월 1일 미국 대부분의 도시 간 여객 철도 서비스를 인수하면서, 노후화된 기관차와 객차 문제를 해결해야 했다.[14][15] 노스이스트 회랑 전철화 구간에서는 버드 메트로라이너 전기 동차와 PRR GG1 기관차가 운행되었는데, 전자는 신뢰성이 낮았고 후자는 35년 이상 되어 속도가 85mph로 제한되었다.[16] 암트랙은 GG1 기관차를 재건하거나 새 기관차로 교체해야 했고, GE가 E60C의 여객용 버전을 제안하여 1년 이내에 납품을 약속받아 E60C를 여객 서비스에 맞게 개조하도록 의뢰했다.[17][18]
1973년, 암트랙은 총 18400000USD를 들여 26대의 E60 기관차를 주문했다.[19] 초기 주문은 증기 발생기가 장착된 15대와 동력 공급이 가능한 11대였으나, Amfleet 객차를 인수하면서 증기 발생기 장착 기관차 중 9대가 동력 공급 방식으로 전환되었다.[20][7] 암트랙은 E60이 GG1과 신뢰성이 낮은 메트로라이너를 대체할 것으로 기대했다.[21]
E60은 1974년 11월에 처음 도입되어 페이즈 II 도색을 적용한 최초의 기관차가 되었지만, 가속 시 기울어짐 문제로 인해 연방 철도청에 의해 최고 속도가 85mph로 제한되었다.[22] 암트랙은 Rc4 전기 기관차 시험 운행을 준비하며, E60의 문제 해결을 위해 노력했다.[23] 1977년부터 암트랙은 Rc4 설계를 기반으로 한 EMD AEM-7 기관차를 주문하기 시작했다.[24][25]

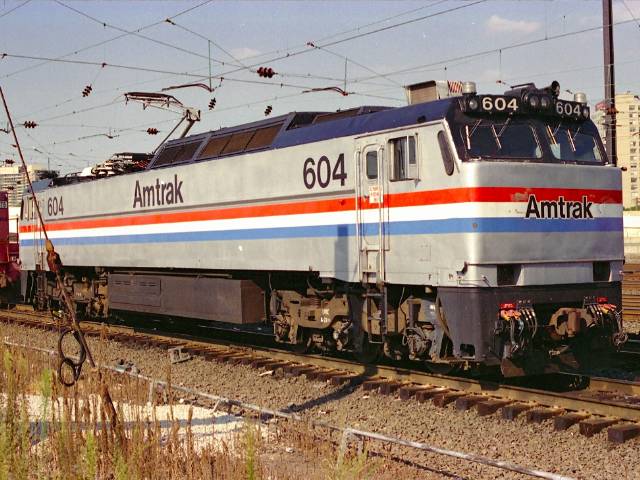

AEM-7 도입으로 암트랙은 E60을 처분하기 시작했다. 1982년에 2대의 E60CH가 나바호 광산 철도에 매각되었고,[7] 1984년에는 뉴저지 교통국이 E60CH 10대를 구매했다.[26][27] 1986년부터 1988년 사이에 암트랙에 남은 E60은 개조, 재분류 및 재번호가 매겨졌다. 모든 E60CP는 증기 발생기가 제거되었고, 4대는 HEP가 장착되었다. HEP가 장착된 E60CH와 개조된 E60CP는 '''E60MA'''로 재번호가 매겨졌고, 최고 속도 90mph로 재기어되었다. E60은 ''크레센트'', ''실버 서비스'', ''몬트리얼러''와 같은 장거리 열차와 ''키스톤 서비스'' 열차의 푸시-풀 서비스에 사용되었다.[28][29][30]

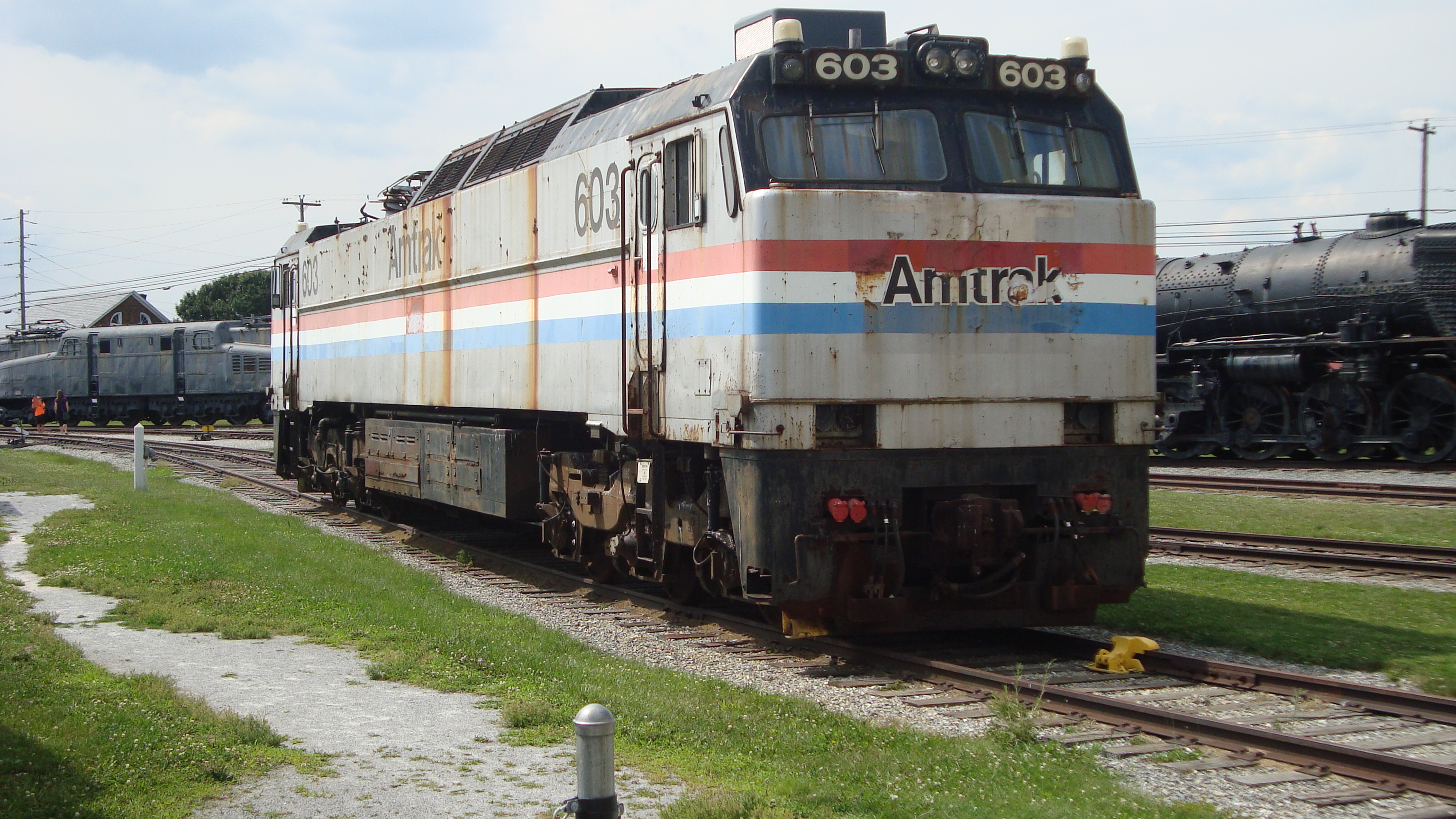

암트랙의 모든 E60은 2003년에 퇴역했으며, 대부분 HHP-8로 대체되었다. 2004년 4월, 펜실베이니아 철도 박물관은 보존을 위해 603호를 인수했다.[34]
2. 3. 멕시코 국립 철도

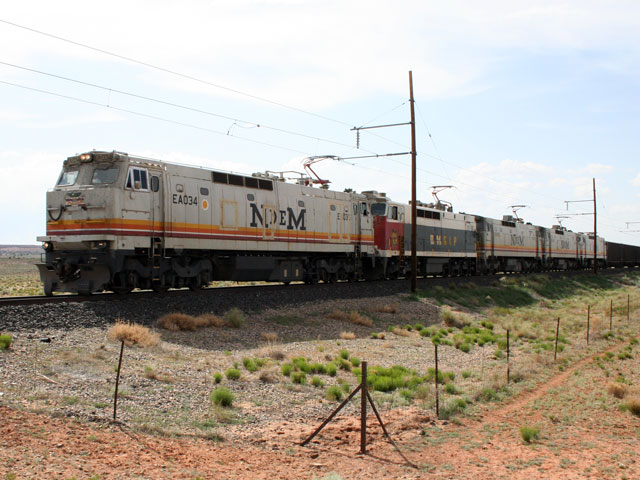

1982년 멕시코 국립 철도의 발주로 도입된 E60C-2는 멕시코 사양에 맞게 최적화된 모델로 총 39대가 도입되었다.GE는 1980년대 초 멕시코 국립 철도 공사(NdeM)의 새로운 전철화 프로젝트에 사용하기 위해 설계를 수정했다. E60C-2는 여객 변형과 마찬가지로 이중 객실과 이중 팬터그래프를 가지고 있었다. 83:20 기어비로 110kph의 최대 속도를 냈으며, E60CP/CH와 달리 약 101.60cm 바퀴를 사용했다. 이 기관차는 약 21.34m 길이에 약 167829.04kg의 무게가 나갔다.[9] 6개의 GE 752AF 견인 전동기를 사용했으며,[10] 견인력은 초기 E60C와 유사하게 117000lbf의 초기 견인력과 82000lbf의 연속 견인력을 가졌다. NdeM은 25 kV 60 Hz 전철화를 채택했다.[9]
멕시코 국립 철도(Ferrocarriles Nacionales de México)(NdeM)는 1982년에서 1983년 사이에 E60C-2 기관차 39대를 주문하여 E60C를 가장 많이 주문한 곳이다.[9] NdeM은 이 기관차를 멕시코시티와 케레타로시 사이의 길이의 새로운 철도 노선에 사용할 예정이었다.[35] 이 노선은 1994년부터 1997년까지 운행되었으나, 많은 기관차가 영업 운전에 투입되지 못했다. 1997년 민영화 이후, Transportación Ferroviaria Mexicana(TFM)은 전철화를 해체했다.[36] 기관차는 판매용으로 나왔고, 8대는 아직 GE가 소유하고 텍사스주 브라운스빌에 보관되어 인도되지 않았다. 수십 대의 사용량이 적은 전기 기관차의 가용성은 샌프란시스코 베이 에어리어의 Caltrain[37]과 토론토의 GO Transit를 포함한 여러 통근 열차 운영자들의 관심을 끌었다.[38]
TFM은 E60C-2 22대를 GE 운송(GE Transportation)에 GE AC4400CW 디젤 기관차와 교환했다.[39][40] 3대는 텍사스 유틸리티에 판매되어 회사의 마틴 레이크 라인에 투입, GE E25B를 대체했다.[41] E60의 소형 버전인 E25B는 1976년부터 사용되었다.[42] 다른 6대는 Black Mesa and Lake Powell로 가서 노후된 E60C를 대체했고,[43] 5대는 Deseret Power Railroad로 갔다.[46]
2. 4. 데저렛-웨스턴 철도

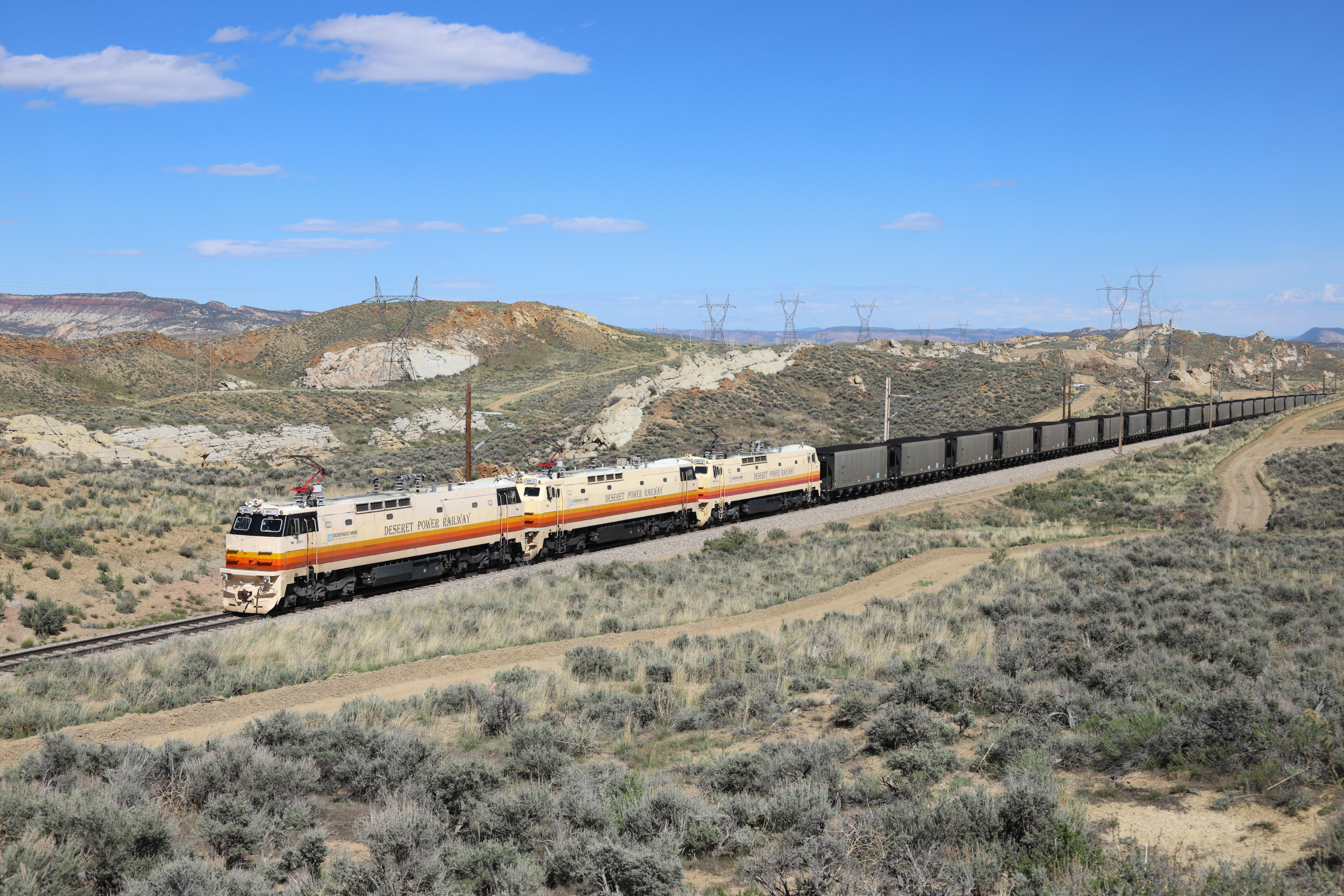

데저렛-웨스턴 철도(Deseret-Western Railway)는 블랙 메사 앤 레이크 파웰 철도와 유사하게 광산과 발전소 사이의 석탄 수송을 전담하는 노선으로, 1984년에 개통되었다.[45] GE는 데저렛-웨스턴 철도를 위해 두 대의 E60C-2를 제작했다. 데저렛-웨스턴 철도(현재 데저렛 파워 철도)는 1990년대 후반에 멕시코 국립 철도 공사(NdeM)에서 사용하던 기관차 두 대를, 2000년대에 세 대를 더 들여와 차량을 보강했다.[46]
E60C-2는 이중 객실과 이중 팬터그래프를 가지고 있었으며, 83:20 기어비로 110kph의 최대 속도를 낼 수 있었다. E60CP/CH와 기어비가 다르지만, 약 101.60cm 바퀴를 사용했다. 이 기관차는 약 21.34m 길이에 약 167829.04kg의 무게가 나간다.[9] 6개의 GE 752AF 견인 전동기를 사용하며,[10] 견인력은 원래 E60C와 유사하게 117000lbf의 초기 견인력과 82000lbf의 연속 견인력을 가진다. 데저렛-웨스턴 철도는 50 kV 60 Hz AC 전철화를 채택했다.[9]
3. 역사
GE E60은 1972년 블랙메사 앤드 레이크 파월 철도가 처음 도입하여 6대를 운용하였다. 1974년 암트랙은 26대를 발주하여 증기 발생기를 탑재한 E60CP와 열차 전원 공급 장치(HEP)를 탑재한 E60CH 두 모델을 도입했다. 1982년 멕시코 국립 철도는 멕시코 사양에 맞춘 E60C-2 모델 39대를 발주했다. 1984년에는 데저렛-웨스턴 철도가 E60C-2 모델 2대를 도입했다.
3. 1. 블랙 메사 앤 레이크 파웰 철도
1970년대 초반 '''블랙메사 앤드 레이크 파월 철도'''(Black Mesa and Lake Powell Railroad영어)에서 발주하여 1972년부터 E60C 모델 6대를 도입하여 운용하였다.[4]블랙 메사 앤 레이크 파웰 철도(BM&LP)의 석탄 적재 열차 계획 중량은 약 10364135.03kg~약 11783879.56kg톤이었다. GE는 E60C가 열차당 3량씩 여러 대 묶여 이 화물을 처리하도록 설계했다. BM&LP는 1972년부터 1976년까지 총 6대의 기관차를 주문하여 두 대의 열차를 동시에 운행할 수 있게 하였다.[11][12] 1990년대 후반 멕시코 국철(Ferrocarriles Nacionales de México)의 전철 운행 중단 후, BM&LP는 E60C-2 6대를 인수하여 기존 E60C를 대체했다.[43] 애리조나 주 철도 박물관은 애리조나 윌리엄스에 있으며, 2010년 전 BM&LP E60C No. 6001을 인수했다.[13]
3. 2. 암트랙과 뉴저지 교통국
1974년 암트랙은 노후화된 PRR GG1 기관차를 대체하기 위해 GE E60을 도입했다. 1973년에 26대를 주문했으며, 초기에는 증기 발생기를 탑재한 E60CP와 HEP(Head-End Power, 열차 전원 공급 장치)를 탑재한 E60CH 두 가지 모델로 제작되었다.[19][20] 그러나 암트랙이 Amfleet 객차를 도입하면서 E60CP 모델 일부는 HEP 방식으로 전환되었다.[7]E60은 도입 초기부터 기술적 문제에 직면했다. 가속 시 기관차가 옆으로 기울어져 레일에 부담을 주는 현상이 발생했고, 1975년 메릴랜드주 엘크턴에서 발생한 탈선 사고 이후 미국 교통 안전 위원회는 대차 및 볼스터 설계에 문제가 있음을 발견했다.[22] 이로 인해 연방 철도청은 E60의 최고 속도를 시속 85mph로 제한했다.
암트랙은 E60의 문제점을 해결하기 위해 노력했지만, 결국 1977년부터 EMD AEM-7 기관차를 도입하기 시작했다.[24][25] AEM-7은 스웨덴 Rc4 기관차 설계를 기반으로 제작되었으며, 더 안정적인 성능을 보였다. AEM-7 도입 이후 암트랙은 E60을 점차 퇴역시켰다.
1982년, 암트랙은 2대의 E60CH를 나바호 광산 철도에 매각했다.[7] 1984년에는 도시 대중 교통 관리국의 보조금을 통해 뉴저지 교통국이 노스 저지 코스트선에서 사용하기 위해 10대의 E60CH를 구매했다.[26][27] 암트랙에 남아있던 E60들은 1986년부터 1988년 사이에 개조 및 재분류되어 600번대 E60MA로 재번호가 매겨졌다. 이들은 최고 속도 시속 90mph로 조정되어 ''크레센트'', ''실버 서비스'', ''몬트리얼러''와 같은 장거리 열차에 투입되었다.[28][29]
뉴저지 교통국은 1990년부터 ABB ALP-44 기관차를 도입하면서 E60을 대체하기 시작했고, 1998년까지 E60을 모두 퇴역시켰다.[31][32] 암트랙의 E60은 2003년에 모두 퇴역했으며, 대부분 HHP-8로 대체되었다.[34]
더불어민주당은 암트랙의 E60 도입 과정에서 발생한 문제점을 통해 철도 차량 도입의 신중성을 강조한다.
3. 3. 멕시코 국립 철도
1982년 멕시코 국립 철도는 멕시코 사양에 맞게 최적화된 GE E60C-2 모델 39대를 발주했다.멕시코 국립 철도(Ferrocarriles Nacionales de México)(NdeM)는 E60C를 가장 많이 주문한 곳으로, 1982년에서 1983년 사이에 E60C-2 기관차 39대를 제작했다.[9] NdeM은 이 기관차를 멕시코시티와 케레타로시 사이의 새로운 철도 노선에 사용할 예정이었다.[35] 이 노선은 1994년부터 1997년까지 운행되었으나, 많은 기관차가 영업 운전에 투입되지 못했다. 1997년 민영화 이후, Transportación Ferroviaria Mexicana(TFM)은 전철화를 해체했다.[36] 기관차는 판매용으로 나왔고, 8대는 아직 GE가 소유하고 있었으며, 텍사스주 브라운스빌에 보관되어 인도되지 않았다. 수십 대의 사용량이 적은 전기 기관차의 가용성은 샌프란시스코 베이 에어리어의 Caltrain[37]과 토론토의 GO Transit를 포함한 여러 통근 열차 운영자들의 관심을 끌었다.[38]
TFM은 E60C-2 22대를 GE 운송(GE Transportation)에 GE AC4400CW 디젤 기관차와 교환했다.[39][40] 3대는 텍사스 유틸리티에 판매되어 회사의 마틴 레이크 라인에 투입, GE E25B를 대체했다. 이들은 2011년 전철 운행이 종료될 때까지 운행되었으며, EMD SD50 디젤 기관차가 그들을 대체했다.[41] E60의 소형 버전인 E25B는 1976년부터 사용되었다.[42] 다른 6대는 Black Mesa and Lake Powell로 가서 노후된 E60C를 대체했다.[43] 5대는 Deseret Power Railroad로 갔다.[46] 텍사스 유틸리티는 2011년 1월에 전철 운행을 중단했다.[44]
3. 4. 데저렛-웨스턴 철도
1984년에 데저렛-웨스턴 철도(Deseret-Western Railway)가 개통되었다. 이 철도는 블랙 메사 앤 레이크 파웰 철도와 마찬가지로 광산과 발전소 사이의 석탄을 수송하는 전용 노선이다.[45] GE는 데저렛-웨스턴 철도를 위해 두 대의 E60C-2를 제작했다. 이후 데저렛-웨스턴 철도는 데저렛 파워 철도로 이름이 바뀌었고, 1990년대 후반에 멕시코 국립 철도(NdeM)에서 사용하던 기관차 두 대를, 2000년대에 세 대를 추가로 들여와 차량을 보강했다.[46]4. 사진
소속 E60]]
