M320 유탄발사기
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
1. 개요
M320 유탄발사기는 2004년 미 육군의 요구에 따라 헤클러&코흐가 개발한 40mm 유탄 발사기이다. M203 유탄발사기를 대체하기 위해 개발되었으며, M320은 AG36을 기반으로 제작되었지만, 독립형으로 사용 가능하도록 앞손잡이가 추가되는 등 차이점이 있다. 2008년 생산을 시작하여 2009년부터 미 육군에 배치되었으며, 미국 해병대, 캐나다, 독일 등 여러 국가에서도 사용한다. M320은 강선 유탄 발사기, 주/야간 조준경, 레이저 거리 측정기로 구성되며, 다양한 소총에 부착하거나 독립형으로 사용할 수 있다. 이중 작동 방식과 측면 장전 방식을 통해 사용 편의성을 높였지만, 도입 초기에는 병사들의 불만과 휴대 시의 불편함 등의 비판도 있었다.
더 읽어볼만한 페이지
- 유탄발사기 - XM29 OICW
XM29 OICW는 미국에서 개발된 차세대 복합 소총 프로그램으로, 20mm 유탄 발사기, 5.56mm 돌격 소총, 조준 시스템을 통합했지만, 여러 문제로 2004년 중단되었다. - 유탄발사기 - K201 유탄발사기
K201 유탄발사기는 40mm 저속유탄을 사용하며 K2 소총에 장착되어 대한민국 육군과 해병대에서 운용된다. - 헤클러운트코흐 화기 - XM29 OICW
XM29 OICW는 미국에서 개발된 차세대 복합 소총 프로그램으로, 20mm 유탄 발사기, 5.56mm 돌격 소총, 조준 시스템을 통합했지만, 여러 문제로 2004년 중단되었다. - 헤클러운트코흐 화기 - 헤클러운트코흐 MP5
헤클러운트코흐 MP5는 독일 헤클러&코흐에서 개발한 9mm 기관단총으로, G3 소총 설계를 기반으로 1966년 채택 후 전 세계 군, 특수부대, 경찰에서 널리 쓰이며 롤러 지연 블로우백 방식으로 높은 명중률을 가진다.
| M320 유탄발사기 | |
|---|---|
| 개요 | |
 | |
| 종류 | 유탄 발사기 |
| 원산지 | 독일 미국 |
| 사용 시작 | 2009년–현재 |
| 사용 국가 | 사용자 참조 |
| 참전 | 미얀마 내전 아프가니스탄 전쟁 (2001년~2021년) 2022년 러시아의 우크라이나 침공 2023년 이스라엘-하마스 전쟁 |
| 설계 년도 | 2008년 |
| 생산 | 헤클러&코흐 Capco Inc. |
| 생산 년도 | 2008년 |
| 파생형 | M320, M320A1 |
| 단위 가격 | 미화 3,500달러[http://www.thefirearmblog.com/blog/2008/12/05/40mm-m320-grenade-launcher-will-be-replace-m203-next-year/ "40mm M320 grenade launcher will be replace M203 next year"]. Thefirearmblog.com, 5 December 2008. |
| 제원 | |
| 무게 | 1.5kg (3.3lb) |
| 길이 | 350mm (13.7 in.) |
| 총열 길이 | 280mm (11 in.) |
| 탄약 | 40×46mm SR |
| 작동 방식 | 단발, 더블액션 |
| 발사 속도 | 분당 5~7발 |
| 유효 사거리 | 150m (점 목표) 350m (지역 목표) |
| 급탄 방식 | 단발 |
2. 역사
M320 유탄발사기는 미 육군이 M203 유탄발사기를 대체하기 위해 도입한 장비이다. 2004년 미 육군은 M203보다 신뢰성, 인체공학성, 정확성, 안전성이 더 우수한 새로운 40mm 유탄발사기를 찾기 시작했다. 또한, 모든 40mm 저속 유탄을 발사할 수 있고, 미래의 더 긴 발사체도 사용할 수 있도록 약실에서 장전되는 방식이어야 했다.[5]
2005년 5월, 헤클러&코흐의 제안이 선정되었다.[5] 헤클러&코흐는 2006년부터 XM320을 제공하는 계약을 체결했고, M320은 헤클러&코흐 AG36을 기반으로 개발되었지만, 독립형으로 사용할 때 방아쇠 앞쪽에 접이식 앞손잡이가 추가되는 등 몇 가지 개선점이 있었다.[6][7]
M320은 2008년 11월부터 생산되었고,[2] 2009년 2월부터 미 육군에 배치되기 시작하여 2015년까지 M203을 대체할 계획이었다.[2] 2009년 7월에는 포트 브래그의 82 공수사단 제1여단 전투단에 처음으로 공식 배치되었다.[8]
2017년 6월, 미국 해병대도 M320을 도입하기 시작했다. 제2 전투 공병대대 브라보 중대가 처음으로 M320을 지급받았으며,[9] 해병대는 2019년부터 2022년까지 7,000개의 M320을 지급받을 계획이었다.[10]
2. 1. 개발 배경
2004년, 미 육군은 M203 유탄발사기를 대체하기 위한 새로운 상업적 기성품 40mm 유탄 발사기 요구 사항을 발표했다. 이 요구사항에는 M203보다 더 신뢰성 있고, 인체 공학적이며, 정확하고 안전해야 한다는 내용이 포함되었다. 또한 모든 40mm 저속 유탄을 발사할 수 있어야 했고, 미래의 더 긴 발사체를 수용하기 위해 약실에서 장전되어야 했다.[5] 2005년 5월, 헤클러&코흐의 제안이 선정되었다.[5]미 육군이 피카티니 조병창에서 새로운 40mm 유탄 발사 시스템에 대한 경쟁 입찰 과정을 실시한 후, 헤클러&코흐는 2006년부터 XM320을 제공하는 계약을 체결했다. M320은 헤클러&코흐 AG36을 기반으로 개발되었지만, 독립형으로 사용할 때 방아쇠 앞쪽에 접이식 앞손잡이가 추가되는 등 몇 가지 차이점이 있다.[6][7]
2. 2. 도입 및 배치
M320은 2008년 11월에 생산에 들어갔다.[2] 2009년 2월부터 배치가 시작되어, 2015년까지 M203을 대체하기 위해 71,600개의 M320을 배치할 계획이었다.[2] 2009년 7월, 포트 브래그에서 82 공수사단 제1여단 전투단에 공식적으로 배치되었다.[8]2017년 6월, 제2 전투 공병대대 브라보 중대는 M320을 처음으로 지급받은 미국 해병대 부대가 되었다.[9] 초기 실험 이후 해병대는 2019년부터 2022년 사이에 7,000개의 발사기를 지급받을 것으로 예상하고 있다.[10]
3. 설계 및 특징
M320 유탄발사기는 더블 액션 방식으로 작동하며, 피카티니 레일을 내장한 M16A4, M4A1 등의 소총에 장착할 수 있도록 설계되었다. M203과 달리, 탄창 유무에 상관없이 방아쇠를 당길 수 있는 권총 손잡이가 있으며, 소총 조준기와 유탄발사기 조준기가 겹치는 문제를 측면에 배치함으로써 해결하였다. 총열을 옆으로 비스듬히 꺾어 장전하기 때문에 비살상용 탄약 사용 범위가 넓다.
M203처럼 총열에 달지 않고 독립적으로 사용할 수 있도록 별도 가변 개머리판이 제공된다. M320은 초기 헤클러 & 코흐 AG-C를 기반으로 하나, 미 육군 특유의 수정 사항(접이식 앞손잡이, 짧은 총열 등)이 적용되었다.
M320은 Pike 미사일(레이시온 개발)을 개조 없이 발사 가능한 두 개의 40mm 유탄 발사기 중 하나이며, 다른 하나는 FN EGLM이다.
3. 1. 구성 요소
M320은 강선이 있는 유탄 발사기, 인사이트 테크놀로지사(Insight Technology, Inc)에서 제작한 주/야간 조준경(Day/Night Sight, DNS), 그리고 휴대용 레이저 거리 측정기(Laser Range Finder, LRF)의 세 부분으로 구성된다.[7] 주/야간 조준경은 유탄 사수가 어둠 속에서도 효과적으로 적과 교전할 수 있게 해준다.M320의 조준기는 발사기 측면에 위치하여 M203 조준기의 문제점(발사기 상단에 장착되어 소총 조준을 방해)을 해결했다. LRF는 100m 이상의 사격에서 거리 추정 오류를 제거하여 첫 번째 탄 명중 확률을 높이는 데 도움이 된다.[5]
M320은 모든 NATO 고폭탄, 연막탄, 조명탄을 발사할 수 있다. 약실이 옆으로 열려, 더 길어진 최신 탄약, 특히 비살상 무기탄을 발사할 수 있다.[7] 이중 작동 모드로 작동하며, 양손잡이 안전 장치가 있다. 불발 시, M320 사수는 방아쇠를 다시 당기면 된다.

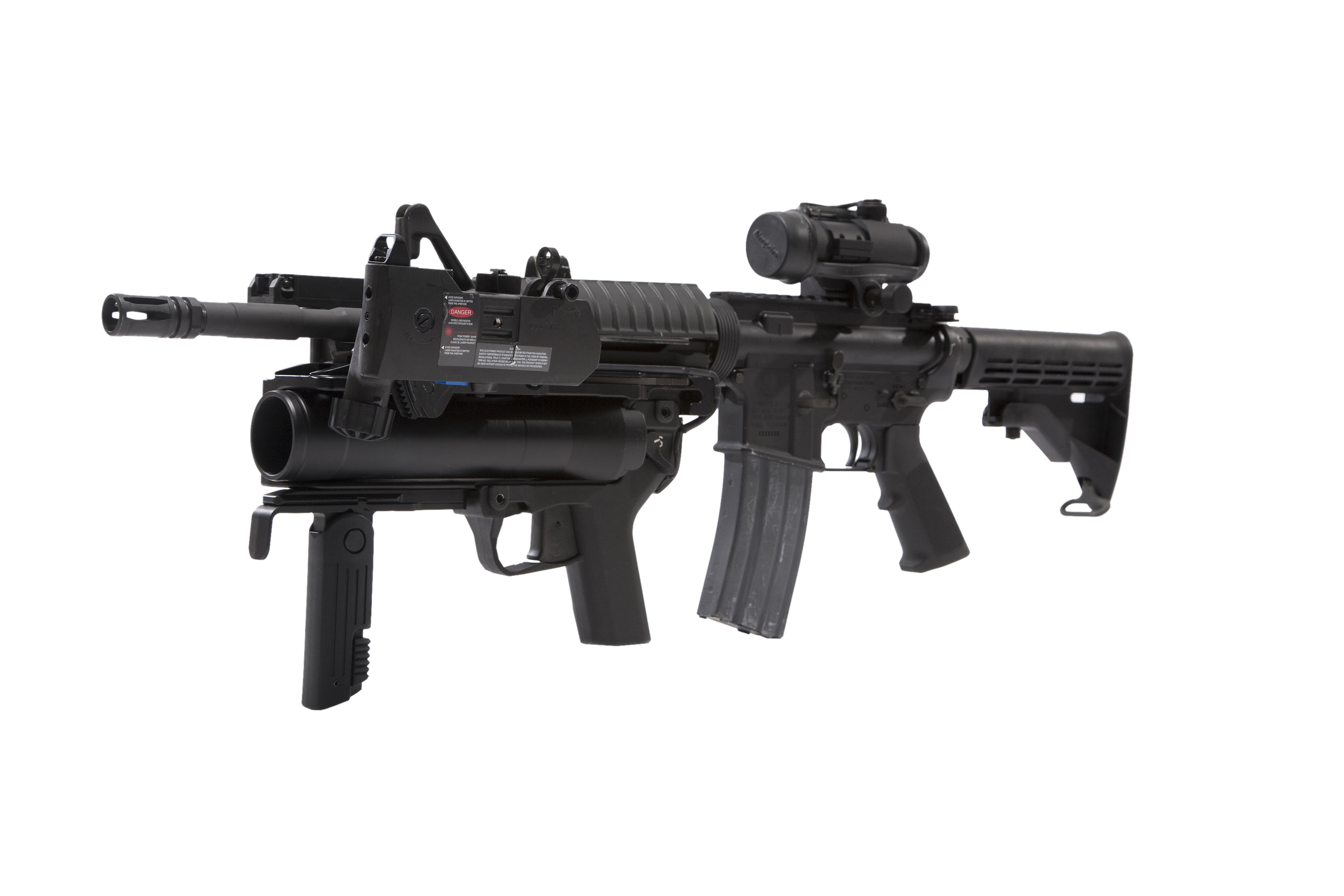

기본적인 운용 방법은 M203과 유사하게 40×46mm 유탄 단발을 장전·발사하며, 피카티니 레일을 통해 M4 카빈의 총열 하단에 장착하거나, 개머리판 등의 액세서리를 장착하면 단독(Stand-Alone)으로도 사용할 수 있다.
탄약 장전은 총열을 총구 부근의 힌지를 지점으로 총미를 좌측으로 스윙하여 약실을 개방, 총미에서 탄약을 장전한다. M203은 총열을 앞으로 슬라이드하여 약실을 개방하는 구조이므로, 장전 가능한 탄약 길이에 제한이 있었지만, M320은 어떠한 길이의 탄약도 사용 가능하다. 세이프티 레버는 좌우 양쪽에서 조작할 수 있다.
M203과 비교했을 때 다음과 같은 차이점이 있다.
- M320에는 권총 타입의 그립이 있다. (M203은 그립이 없고, 장착된 총 본체의 탄창을 그립처럼 이용한다.)
- 조준경은 본체 측면에 위치해 있다.
- 더블 액션 격발이 가능하다.
3. 2. 작동 방식
더블 액션 방식으로 작동하며, M16A4, M4A1과 같이 피카티니 레일을 내장한 소총에 장착할 수 있도록 설계되었다. M16 소총, CAR-15 카빈, M4 카빈, HK416 등 다양한 소총에 부착하거나, 개머리판을 부착하여 독립형으로 사용할 수 있다.[7] M203과 달리, 탄창 유무에 상관없이 방아쇠를 당길 수 있는 권총 손잡이가 있다.소총 조준기와 유탄발사기 조준기가 겹치는 문제는 조준기를 측면에 배치하여 해결하였다.[2] M203은 총열을 밀어 약실에 탄두를 넣는 방식이지만, M320은 옆으로 비스듬히 총열을 꺾어 장전할 수 있어 다양한 길이의 비살상용 탄약을 사용할 수 있다. M320은 NATO 고폭탄, 연막탄, 조명탄 등 모든 종류의 40mm 유탄을 발사할 수 있으며, 특히 비살상 무기탄 사용에 유리하다.[7]
M320은 이중 작동 방식이며, 양손잡이 안전 장치가 있다. 불발 시에는 방아쇠를 다시 당기면 된다.
3. 3. 장점
M320은 주/야간 조준경을 통해 어둠 속에서도 효과적으로 적과 교전할 수 있게 해준다. M320의 조준기는 발사기 측면에 있어, M203 조준기의 문제점(발사기 상단에 장착되어 소총 조준을 방해하여 별도 부착 필요)을 해결했다.[5] M203은 조준기가 일체형이 아니어서 발사기를 소총에 다시 부착할 때마다 영점을 다시 맞춰야 했다. 반면 M320은 휴대용 레이저 거리 측정기로 100m 이상 사격에서 흔한 거리 추정 오류를 줄여 첫 발 명중률을 높인다.[7]M320은 모든 NATO 고폭탄, 연막탄, 조명탄을 발사할 수 있다. 약실이 옆으로 열리는 덕분에 더 길어진 최신 탄약, 특히 비살상 무기탄(예: 연방 연구소의 "정확한 충격" 비살상 스펀지 봉, 스펀지 유탄)도 발사 가능하다.[7] M320은 더블 액션 방식이라 불발 시 방아쇠만 다시 당기면 된다. (M203은 싱글 액션 방식이라 총열을 열어야 했다.)[7]
3. 4. 비판
M320 유탄발사기 도입에 대해 일부 병사들은 비판적인 반응을 보였다. 이들은 기존에 사용하던 M203이 더 단순하고 효율적이라고 평가하며, M320으로 전환하면서 여러 불만을 제기했다. 주요 불만 사항은 다음과 같다.[11]- 걸림 문제: 앞손잡이, 조준 시스템, 권총 손잡이 등이 걸리는 현상이 발생했다.
- 측면 장전 방식: 측면 장전 방식에 대한 불만이 제기되었다.
- 독립형 발사기로서의 기능: 독립형으로 사용 시 접이식 개머리판이 짧아 어깨 사격 정확도가 떨어진다는 지적이 있었다.[11]
- 휴대성 문제: 일점식 끈으로 휴대할 경우 튕기거나 먼지 속에서 끌리는 문제가 발생했다. 또한 M320을 보호하기 위해 홀스터가 필요했으며, 배낭에 그냥 넣는 것은 부적합하다는 의견이 있었다.[12]
이러한 문제로 인해 일부 병사들은 베트남 전쟁 당시 사용했던 M79 유탄 발사기를 다시 사용하기도 했다. M79는 소총 아래에 장착하는 것보다 어깨 사격 시 더 높은 정확도를 제공한다고 여겨졌기 때문이다.[11]
나틱 병사 시스템 센터는 이러한 문제 해결을 위해 2012년 11월 M320GL 홀스터 병사 강화 프로그램(SEP)을 시작했다. 2013년 7월부터 아프가니스탄에서 병사들이 홀스터를 평가했으며, 2014 회계 연도 초까지 포트 베닝에 권고안을 제출할 예정이었다.[12]
4. 사용 국가
| 국가 | 사용처 |
|---|---|
| 캐나다 | [7] |
| 독일 | [7] |
| 코소보 | [7] |
| 헝가리 | [7] |
| 이스라엘 | [13] |
| 말레이시아 | [7] |
| 노르웨이 | [7] |
| 필리핀 | [7] |
| 태국 | [14] |
| 우크라이나 | 우크라이나 육군, 우크라이나 해병대 [15] |
| 영국 | [7] |
| 미국 | 미국 육군, 미국 해병대, 미국 공군 [7] |
4. 1. 비국가 행위자
카친 독립군은 M320의 복제품인 KA-0024를 사용한다.[16]5. 대중문화
M320 유탄발사기는 여러 대중문화 작품에서 등장한다.
게임
- BulletForce영어에서는 "M320 HE"나 "M320 DART"가 단독 서브 무기로 등장한다.[1]
- Ironsight영어에서는 권총 등 서브 웨폰으로 장비할 수 있으며, 단독으로 사용한다.[1]
- 명일방주에서는 저격 오퍼레이터 "카타펄트"가 튜브형 탄약 벨트로 유탄을 보충하는 방식으로 개조되어 단독으로 사용한다.[1]
- 콜 오브 듀티 시리즈에서는 CoD:MW3에서 SCAR-L이나 G36C 등에 장착하거나 단독으로 사용할 수 있다. CoD:BO2에서는 "그레네이드-L"이라는 명칭으로 SCAR-H나 M27 등에 장착 가능하다.[1]
- 소녀전선에서는 멘탈 업그레이드를 진행한 HK416의 전술 인형 "416 MOD3"가 단독으로 사용한다.[1]
- 배틀필드 시리즈에서는 BFBC에서 XM8에 장착되어 등장한다. BF3와 BF4에서는 대부분의 돌격소총에 장착 가능하며, AK 계열 돌격소총에 장착하면 자동으로 GP-30으로 변경된다. BFH에서도 등장한다.[1]
- 블루 아카이브 -Blue Archive-에서는 밀레니엄 사이언스 스쿨 소속 하나오카 유즈가 단독으로, 게헨나 학원 소속 와니부치 아카리가 HK416 하부에 장비하고 있다.[1]
소설
- 바이오하자드: 벤데따 소설판에서 크리스 레드필드는 HK416에 M320을 장착하여 사용하며, 최종 보스에게 40mm 대장갑 유탄을 발사한다.[1]
5. 1. 게임
BulletForce영어에서는 "M320 HE"나 "M320 DART"가 단독 서브 무기로 등장한다.[1]Ironsight영어에서는 권총 등 서브 웨폰으로 장비할 수 있다. 장착은 불가능하며, 단독으로 사용한다.[1]
명일방주에서는 저격 오퍼레이터 "카타펄트"가 단독으로 사용한다. 일러스트를 보면 장전 기구가 단발 리로드가 아닌 튜브형 탄약 벨트로 유탄을 보충하는 방식으로 개조된 것을 확인할 수 있다.[1]
콜 오브 듀티 시리즈에서는 다음과 같이 등장한다.[1]
- CoD:MW3에서는 SCAR-L이나 G36C 등에 장착할 수 있으며, 단독으로도 등장한다.
- CoD:BO2에서는 "그레네이드-L"이라는 명칭으로 등장하며, SCAR-H나 M27 등에 장착 가능하다. CoD:MW3영어와 달리, 단독으로는 사용할 수 없다.
소녀전선에서는 멘탈 업그레이드(랭크 업)를 진행한 HK416의 전술 인형 "416 MOD3"가 단독으로 사용한다. 전투 중 데포르메 모델도 스킬을 발동할 때 유탄을 발사하는 모습이 묘사되어 있다.[1]
배틀필드 시리즈에서는 다음과 같이 등장한다.[1]
- BFBC에서는 XM8에 장착되어 등장한다.
- BF3에서는 단독으로 사용할 수 있으며, 대부분의 돌격소총에 장착 가능하다. 그러나, AK 계열 돌격소총에 장착하면 자동으로 GP-30으로 변경된다.
- BF4에서는 BF3과 마찬가지로, 대부분의 돌격소총에 장착 가능하며, AK 계열 돌격소총에 장착하면 자동으로 GP-30으로 변경된다.
- BFH에서도 등장한다.
블루 아카이브 -Blue Archive-에서는 밀레니엄 사이언스 스쿨 소속 하나오카 유즈가 단독으로, 게헨나 학원 소속 와니부치 아카리가 HK416 하부에 장비하고 있다.[1]
5. 2. 소설
바이오하자드: 벤데따 소설판에서 크리스 레드필드는 HK416에 M320을 장착하여 사용한다. 크리스 레드필드는 이 무기로 최종 보스인 아리에고에게 40mm 대장갑 유탄을 발사한다.[1]참조
