목차

1. 개요

SSPARS(Solid State Phased Array Radar System)는 3,000해리 이상의 탐지 거리를 가진 AN/FPS-132 레이더를 포함하는 미국의 위상 배열 레이더 시스템이다. 이 시스템은 UHF 대역에서 작동하며, 탄도 미사일 발사 탐지 및 추적, 대공 감시, 해상 표적 탐지 등 다양한 임무를 수행한다. SSPARS는 여러 차례 업그레이드를 거쳐 탐지 능력, 데이터 처리 능력, 유지보수 및 신뢰성을 향상시켰으며, 한국의 안보에도 중요한 역할을 한다. SSPARS는 전자파 간섭, 환경 파괴, 외교적 문제 등 논란과 비판의 대상이 되기도 한다.

더 읽어볼만한 페이지

  • 조기 경보 시스템 - 페이브 포스
    페이브 포스는 미국 공군이 개발한 잠수함 발사 탄도 미사일 탐지 및 경고 시스템으로, AN/FPS-115 위상 배열 레이더를 사용하여 5,555km 범위 내 목표물을 탐지 및 추적하며, 냉전 이후 고체 상태 위상 배열 레이더 시스템으로 대체되고 있다.
  • 조기 경보 시스템 - 해상 기반 X-밴드 레이더
    해상 기반 X-밴드 레이더는 소형 탄도 미사일 탄두 탐지에 사용되는 X 밴드 주파수를 사용하는 해상 플랫폼으로, MW급 출력을 내며 다양한 기능을 수행하고 대한민국 해군이 북한 미사일 발사에 대응하기 위해 한반도 해역에 실전 배치하여 감시 활동을 수행한다.
SSPARS
개요
유형레이더 시스템
운용 주체미국 공군
제작사레이시온
배치 연도1990년대 초
용도탄도 미사일 조기 경보
우주 물체 추적
기술적 특징
작동 주파수UHF 대역
탐지 범위장거리
배열 유형위상 배열
상태솔리드 스테이트
위치
기지 위치필 클리어 공군 기지 (알래스카)
비즐 공군 기지 (캘리포니아)
케이프 코드 공군 기지 (매사추세츠)
파인 갭 (호주)
영국 공군 페어포드 (영국)
추가 정보
이전 명칭SSPARS
관련 시스템탄도 미사일 조기 경보 시스템 (BMEWS)
페이브 포스
우주 감시 네트워크

2. 특징

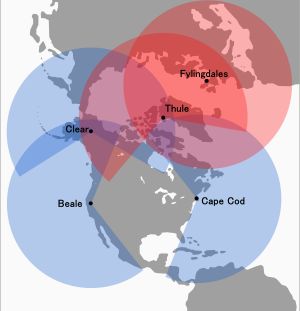

레이다의 커버 영역


SSPARS는 레이시온에서 제작한 극초단파(UHF) 대역의 위상 배열 레이더이다. 탐지 거리는 약 4828.02km이며, 한 면당 120도 각도로 탐지한다.

2. 1. 분류

미국 합동 전자 장비 형식 지정 체계(JETDS)에 따라 모든 미국 군사용 레이더 및 추적 시스템에는 고유한 식별 영숫자가 할당된다. "AN"(육군-해군)이라는 문자는 세 글자 코드 앞에 붙는다.[3]

  • 첫 번째 문자는 전자 장치를 호스팅하는 플랫폼의 유형을 나타내며, F는 고정형(육상 기반)을 의미한다.
  • 두 번째 문자는 장비 유형을 나타내며, P는 레이더(펄스)를 의미한다.
  • 세 번째 문자는 장치의 기능 또는 목적을 나타내며, S는 탐색을 의미한다.


따라서 AN/FPS-132는 육군-해군 "고정형, 레이더, 탐색" 전자 장치의 132번째 설계를 나타낸다.[3][4]

2. 2. 기술적 사양


  • '''탐지거리:''' 3000nmi, 한 면당 120도 각도
  • '''제작사:''' 레이시온
  • '''주파수:''' 극초단파(UHF)
  • 솔리드 스테이트 위상 배열 레이더
  • 각 레이더 설치 시설은 여러 면을 가지고 있으며, 각 면은 120도의 범위를 제공한다.[19]
  • 작동 주파수: 극초단파 (UHF)[19]
  • 탐지 거리: 약 4828.02km[19]

AN/FPS-132 UEWR

3. 역사



고체 상태 위상 배열 레이더 시스템(Solid State Phased Array Radar System, SSPARS)은 2500개의 "고체 상태 송신기" 모듈을 갖춘 위상 배열 레이더이다.[5] UHF 주파수를 사용하며, 탐지거리는 3,000 해리(5,556 km)이고, 한 면당 120도 각도를 탐지한다. 제작사는 레이시온이다.

SSPARS는 기존의 페이브 포스(PAVE PAWS)와 탄도 미사일 조기 경보 시스템(BMEWS) 시스템을 대체하고 업그레이드하는 방식으로 발전해왔다. 2016년 기준으로, AN/FPS-132는 미국의 최신형 조기경보레이다이며, 러시아의 최신형은 보로네즈 레이다이다.

2013년 미국 국방부 방위안보협력국(DSCA)는 카타르에 AN/FPS-132 Block 5 조기경보레이다를 11억달러에 대외군사판매(FMS) 계약으로 수출할 것이라고 미국 의회에 통보했다. 또한 구버전인 AN/FPS-115 페이브 포스가 2013년 대만에 14억달러에 설치된 수출기록이 있다.

3. 1. 업그레이드 과정

최초 AN/FPS-115 면이 레이더 업그레이드를 위해 오프라인으로 전환되면서 PAVE PAWS를 대체하기 시작했다. 새로운 AN/FPS-123 조기 경보 레이더는 각 기지의 기존 PAVE PAWS "스캐너 건물"에서 (Beale) 및 (케이프 코드)에서 운영을 시작했다.[6]

2001년 SSPARS 장비는 다음과 같다.

  • '''레이시온(Raytheon) AN/FPS-123 PAVE PAWS 레이더'''[7] Beale (FPS-115 IOC 1980년 4월 4일) 및 케이프 코드(FPS-115 IOC 1980년 8월 15일)[8]
  • '''레이시온 AN/FPS-120 고체 상태 위상 배열 레이더''' Thule ("2QFY87")[9] FPS-115 PAVE PAWS 레이더보다 더 뛰어난 레이더 기능
  • '''레이시온 AN/FPS-126 고체 상태 위상 배열 레이더''' Fylingdales 360도 범위를 커버하는 3개의 면으로 구성 (1989년 8월 ~ 1992년 10월 건설)[10]
  • '''레이시온 AN/FPS-120'''[11] 고체 상태 위상 배열 레이더 1987년[12] 텍사스 PAVE PAWS EWR의 이전 안테나 사용 (1998년 4월 16일 기공, "Clear 레이더 업그레이드"용)[13]


Fylingdales BMEWS 레이더가 레이시온/Cossor AeroSpace 및 Control Data Corporation(CDC-사이버 컴퓨터 내장)으로 교체된 후, 1995년 2월에 "Cheyenne Mountain AS의 미사일 경고 센터[가] 4억 5천만 달러의 업그레이드 프로그램을 진행 중"이었다.[14]

전체 SSPARS는 "Clear AFS의 'SSPARS 사이트'"[15] (BMEWS 사이트와 별개)가 초도 운용 능력을 갖춘 2001년 1월 31일에 운영을 시작했다.[16] Clear AN/FPS-120은 이후 "AN/FPS-123 모델" SSPA 레이더로 "업그레이드"되었으며,[17] SSPARS는 '''조기 경보 레이더 수명 연장 프로그램'''에서 수정되었다.[18]

영국과 알래스카 BMEWS 기지는 해당 레이시온 AN/FPS-126 레이더[21]와 2001년 레이시온 AN/FPS-120이 가동되면서 SSPARS 레이더 기지가 되었다.[22] 2007년에는 AN/FPS-123 레이더 근처의 아마추어 무선 중계기 100명의 소유주/관리인에게 간섭을 줄이기 위해 출력 전력을 낮추도록 통보했으며,[23] AN/FPS-123은 2009년까지 공군 우주 감시 시스템의 일부였다.[24] BAE Systems는 SSPARS 유지 보수를 위해 2007년 계약을 시작했다.[25]

SSPARS 레이더 전자 장치는 이후 업그레이드되었으며, 예를 들어 Beale 레이더[19]와 Fylingdales FPS-126은 각각 레이시온에 의해 AN/FPS-132 업그레이드 조기 경보 레이더 (UEWR)가 되었다.[26] Beale AN/FPS-123은 지상 기반 중간 코스 방어 (GMD) ABM 시스템에서 작동할 수 있는 기능을 갖춘 레이시온 '''AN/FPS-132 (UEWR)'''로 업그레이드되었으며, Beale UEWR에는 "항공 전자 장치", "T/R 모듈",[28] "FEX/TTG", "BSG", "신호 프로세서" 및 기타 변경 사항이 포함되었다.[29] Thule Site J 및 영국에서 GMD에 대한 추가 UEWR 설치 (2003년 계약)[30] 후, 2012년 ESD/XRX 정보 요청이 케이프 코드, 알래스카 및 노스다코타에 있는 나머지 "PAVE PAWS/BMEWS/PARCS 시스템"의 교체 및 원격 운영을 위해 발행되었다.[31] 알래스카 AN/FPS-132는 2012년 가을에 계약되었고,[32] 케이프 코드 설치는 2013년에 계약되었다.[19]

AN/FPS-132 블록-5는 카타르 에미리 공군에 의해 주문되었으며, 현재 건설 중이다.[33]

3. 2. 수명 연장 프로그램

조기 경보 레이더 수명 연장 프로그램(UEWR)에 따라, 기존의 AN/FPS-123 레이더는 AN/FPS-132 (UEWR)로 업그레이드되었다.[26] 예를 들어, Beale AN/FPS-123은 지상 기반 중간 코스 방어(GMD) ABM 시스템에서 작동할 수 있는 기능을 갖춘 레이시온 AN/FPS-132 (UEWR)로 업그레이드되었으며, 여기에는 "항공 전자 장치", "T/R 모듈",[28] "FEX/TTG", "BSG", "신호 프로세서" 및 기타 변경 사항이 포함되었다.[29] Thule Site J 및 영국에는 GMD를 위한 추가 UEWR 설치가 이루어졌다(2003년 계약).[30] 2012년에는 케이프 코드, 알래스카 및 노스다코타에 있는 나머지 "PAVE PAWS/BMEWS/PARCS 시스템"의 교체 및 원격 운영을 위한 정보 요청(RFI)이 발행되었다.[31] 알래스카 AN/FPS-132는 2012년 가을에 계약되었고,[32] 케이프 코드 설치는 2013년에 계약되었다.[19] AN/FPS-132 블록-5는 카타르 에미리 공군에서 주문하여 현재 건설 중이다.[33]

4. 배치 위치

2013년 대만에 구형 AN/FPS-115 페이브 포스가 14억달러에 설치된 수출 기록이 있다. 구형 AN/FPS-115와 최신형 AN/FPS-132는 모두 UHF 주파수를 사용하며, 탐지거리는 3,000 해리라고 알려져 있다.[34]

4. 1. 현재 배치 위치

4. 2. 향후 배치 계획

2013년 7월 29일, 미국 국방부 DSCA는 카타르에 AN/FPS-132 Block 5 조기경보레이다를 11억달러에 FMS 계약으로 수출할 것이라고 미국 의회에 통보했다.[34] 2016년 기준으로, AN/FPS-132는 미국의 최신형 조기경보레이다이며, 러시아의 최신형은 보로네즈 레이다이다. 두 레이다 모두 UHF 주파수를 사용한다.

향후 배치 계획은 다음과 같다.

  • 클리어 우주군 기지 (알래스카)
  • 케이프 코드 우주군 기지 (매사추세츠)
  • 카타르[34]

5. 대한민국과의 관계

SSPARS는 미국의 조기 경보 레이다 시스템으로, 대한민국은 자체적인 한국형 미사일 방어체계(KAMD)를 구축하고 있다. KAMD는 북한의 미사일 위협에 대응하기 위한 핵심 전력으로, 탐지, 식별, 요격 체계로 구성된다. SSPARS와 직접적인 연동은 없지만, 북한의 미사일 발사 징후를 조기에 탐지하고 경보를 전파한다는 점에서 간접적인 영향을 미칠 수 있다.

특히, 대한민국은 독자적인 조기경보 시스템 구축을 위해 노력하고 있으며, 탄도탄 조기경보 레이다 도입 등을 추진하고 있다. 이는 북한의 미사일 위협에 대한 대응 능력을 강화하고, 한미 연합 방위 태세를 공고히 하는 데 기여할 것으로 예상된다.

6. 논란 및 비판

이전 출력물이 없으므로, 주어진 원본 소스가 비어있는 상황에서는 내용을 수정할 수 없습니다. 원본 소스가 제공되어야 수정 작업을 진행할 수 있습니다.
