1. 개요

페이브 포스(PAVE PAWS)는 냉전 시대에 핵 공격에 대한 조기 경보를 제공하기 위해 개발된 미국의 레이더 시스템이다. 잠수함 발사 탄도 미사일(SLBM)의 위협에 대응하기 위해 개발되었으며, 위상 배열 안테나 기술을 사용하여 여러 미사일을 동시에 추적할 수 있다. 페이브 포스는 초기에는 미국의 핵 전력을 보호하는 데 중점을 두었으며, 이후에는 미국 우주 감시 네트워크의 일환으로 지구 궤도 상의 위성과 물체를 추적하는 임무도 수행한다. 현재는 성능 개량을 거쳐 고체 상태 위상 배열 레이더 시스템(SSPARS)으로 교체되고 있으며, 대만, 중국, 일본 등에도 유사한 시스템이 배치되어 있다.

더 읽어볼만한 페이지

  • 조기 경보 시스템 - 해상 기반 X-밴드 레이더
    해상 기반 X-밴드 레이더는 소형 탄도 미사일 탄두 탐지에 사용되는 X 밴드 주파수를 사용하는 해상 플랫폼으로, MW급 출력을 내며 다양한 기능을 수행하고 대한민국 해군이 북한 미사일 발사에 대응하기 위해 한반도 해역에 실전 배치하여 감시 활동을 수행한다.
  • 조기 경보 시스템 - J/FPS-5
    J/FPS-5는 일본이 북한 탄도 미사일 발사 징후 조기 탐지를 위해 개발하여 2008년부터 2011년까지 4기가 배치된, 1,800km 탐지 거리를 가진 회전 가능한 육각기둥 형태의 지대공 AESA 레이더이다.
  • 지상 레이더 - 사드
    사드는 미국이 개발한 탄도탄 요격 미사일 방어 시스템으로, 요격 미사일, 발사대, X밴드 레이더로 구성되며 북한의 탄도미사일 위협에 대한 대응책으로 대한민국에 배치되었으나 외교적·경제적 논란을 야기했다.
  • 지상 레이더 - AN/TPQ-53 레이더
    AN/TPQ-53 레이더는 미군에서 사용하는 수송 가능한 대포병 레이더로, 기존 중거리 레이더를 대체하며 대화력전 및 대드론 임무 등을 수행하고 우크라이나에 지원되어 러시아 포격 위치 탐지에 활용된다.
  • 레이시온 - FIM-92 스팅어
    스팅어는 미국의 휴대용 지대공 미사일로, 적외선 유도 방식을 사용하며, 다양한 개량형이 있으며, 소련-아프가니스탄 전쟁 등 여러 분쟁에 사용되었고, 헬리콥터 탑재형과 함대공형으로도 사용된다.
  • 레이시온 - AN/APG-77
    AN/APG-77은 노스럽 그루먼과 레이시온이 개발한 AESA 방식의 항공 레이더로, 저피탐지 성능과 다목표 동시 추적 기능을 갖추고 있으며, 개량형인 AN/APG-77(v)1은 지상 공격 능력을 향상시켰다.
페이브 포스
개요
1986년 케이프 코드 공군 기지의 PAVE PAWS
1986년 10월 1일, 케이프 코드 우주군 기지의 AN/FPS-115 (원형 배열을 가진 흰색 구조물)는 2기 중 1기였으며, 2기의 FPS-115가 추가로 건설 중이었다. 냉전 초기에 케이프 코드 지형에는 상설 시스템 레이더 기지(1951년 노스 트루로 AFS)가 있었고, 연안 텍사스 타워 2는 조지스 뱅크에 있었다(1963년 폐쇄).
유형레이더 기지
위치매사추세츠, 캘리포니아, 플로리다, 텍사스
소속해당 없음
운영자해당 없음
관리해당 없음
개방 여부해당 없음
상세 정보
좌표해당 없음
건설해당 없음
사용 시작해당 없음
건설사해당 없음
재료해당 없음
높이해당 없음
길이해당 없음
운명해당 없음
상태해당 없음
역사 및 작전
전투해당 없음
사건해당 없음
지휘
현재 사령관해당 없음
과거 사령관해당 없음
웹사이트
웹사이트해당 없음
추가 정보
코드해당 없음
기타 라벨해당 없음
기타해당 없음
면적해당 없음

2. 임무

페이브 포스 시스템의 주요 임무는 다음과 같다.


  • 핵 공격에 대한 조기 경보를 제공하여, 미국의 폭격기와 지상 기반 미사일이 대응할 시간을 확보한다. 이를 통해 선제 공격으로 미국의 전략 핵 전력이 파괴될 가능성을 줄인다.[4]
  • 미국 우주 감시 네트워크의 일환으로 지구 궤도에 있는 위성과 기타 물체를 추적한다.[4]


잠수함 발사 탄도 미사일(SLBM)은 대륙간 탄도 미사일(ICBM)보다 미국에 더 가까운 곳에서 발사될 수 있어, 탐지에서 목표 지점 도달까지의 경고 시간이 짧다. 따라서 기존 레이더보다 반응 시간이 빠른 레이더 시스템이 필요했으며, 페이브 포스는 위상 배열 안테나 기술을 사용하여 여러 개의 미사일을 동시에 추적할 수 있다.[4]

3. 기술적 특징

페이브 포스는 위상 배열 안테나 기술을 사용하여 여러 개의 미사일을 동시에 추적할 수 있는 레이더 시스템이다. 기존의 기계적으로 회전하는 레이더 안테나는 여러 탄도 미사일을 추적하기에 충분히 빠르게 회전할 수 없었기 때문에 위상 배열 레이더가 개발되었다.[4]

핵전쟁 상황에서는 수백 개의 대륙간 탄도 미사일(ICBM)과 잠수함 발사 탄도 미사일(SLBM)이 동시에 도래할 수 있다. 위상 배열 레이더는 빔을 전자적으로 조종하여 밀리초 단위로 다른 방향을 가리킬 수 있으므로, 여러 개의 미사일을 동시에 추적하는 데 효과적이다.

페이브 포스는 핵 공격에 대한 조기 경보를 제공하기 위해 냉전 시대에 건설되었다. 이를 통해 미국의 폭격기가 이륙하고 지상 기반 미국 미사일을 발사할 시간을 확보하여, 선제 공격으로 미국의 전략 핵 전력이 파괴될 가능성을 줄였다. 또한, 미국 우주 감시 네트워크의 일환으로 지구 궤도에 있는 위성과 기타 물체를 추적하는 부가적인 임무도 수행한다.

알래스카주 클리어 우주군 기지에 있는 PAVE PAWS 송신기 건물 (두 개의 원형 위상 배열 안테나)

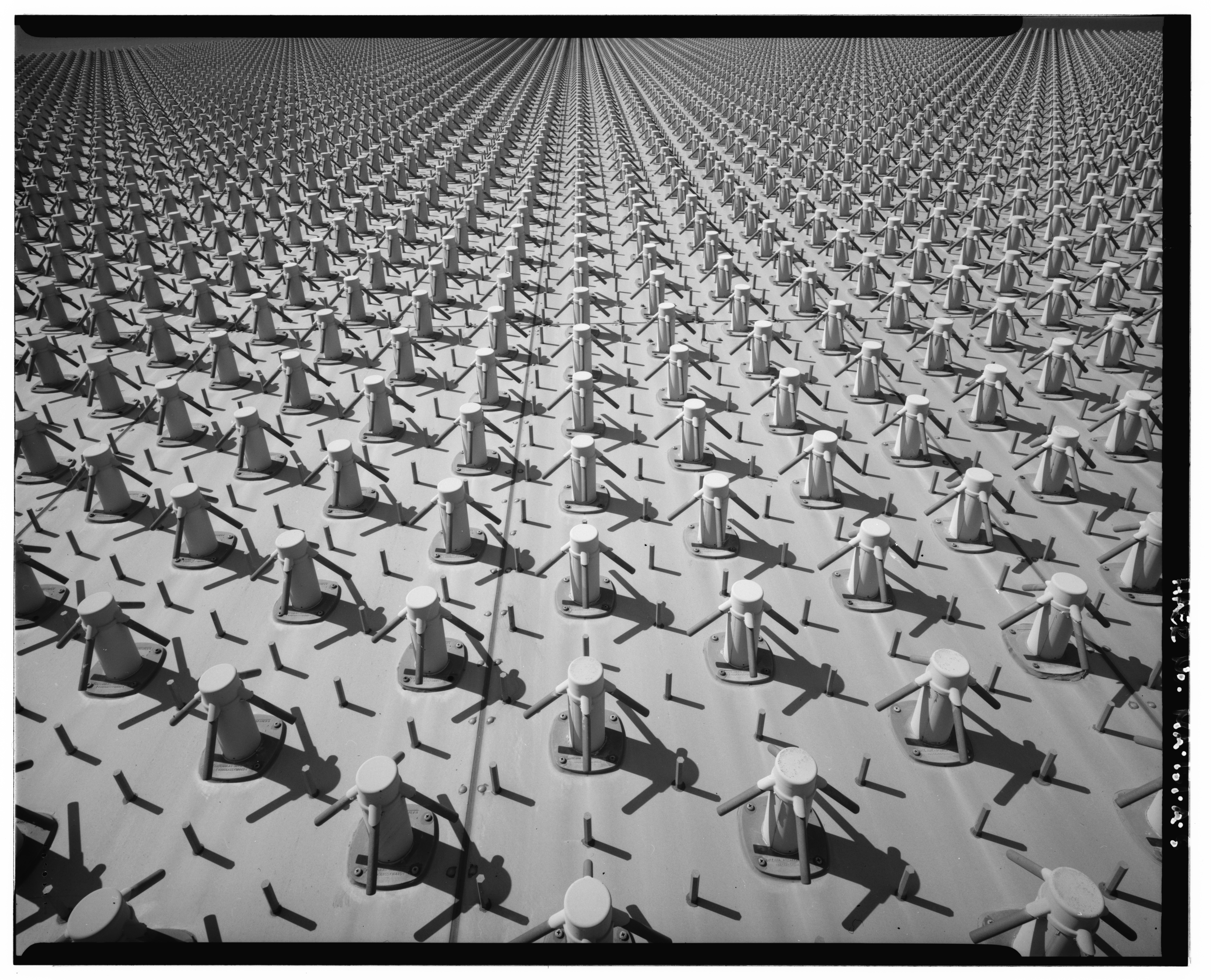

위상 배열 안테나에 있는 2,677개의 교차 다이폴 요소 중 일부

3. 1. 위상 배열 안테나

AN/FPS-115 레이더는 105피트 높이의 송신기 건물 양쪽에 120° 간격으로 경사지게 설치된 두 개의 위상 배열 안테나 소자로 구성된다.[5][4] 각 배열에서 나오는 빔은 배열 중심선에서 최대 60°까지 굴절될 수 있어, 각 배열은 120°의 방위각을 커버하므로 전체 레이더는 240°의 방위각을 커버한다. 건물 측면은 20° 각도로 경사져 있으며, 빔은 3°에서 85° 사이의 고도 각도로 향할 수 있다.

각 배열은 지름 22.1m인 원형으로, 2,677개의 교차된 다이폴 안테나 소자로 구성된다. 이 중 1,792개는 전원이 공급되어 송수신 안테나로, 나머지는 수신 안테나로 사용된다. 간섭 현상으로 인해 개별 소자에서 나오는 전파가 안테나 앞에서 결합되어 빔을 형성한다. 배열은 38.6 dB의 안테나 이득을 가지며, 빔의 너비는 2.2°이다. 각 안테나 소자에 대한 구동 전류는 중앙 컴퓨터에서 제어하는 위상 변환기를 통과한다. 각 안테나 소자에 공급되는 전류 펄스의 상대적인 타이밍 (위상)을 변경하여 컴퓨터는 빔을 즉시 다른 방향으로 조향할 수 있다.

레이더는 UHF 대역인 420 - 450 MHz에서 작동하며, 이는 70센티미터 아마추어 무선 대역(UHF 텔레비전 방송 대역 바로 아래)과 공유되며, 파장은 71–67 cm이고, 원형 편파를 사용한다. 액티브 배열(AESA)이며, 1,792개의 송신 소자 각각은 자체 고체 트랜스미터/수신기 모듈을 가지고 있으며, 320 W의 피크 전력을 방사하므로 각 배열의 피크 전력은 580 kW이다. 54 밀리초의 반복 주기로 작동하며, 펄스를 송신한 다음 에코를 수신한다. 듀티 사이클(송신 시간 비율)은 25%를 초과하지 않으며 (빔의 평균 전력은 540 kW의 25%인 145 kW를 초과하지 않음) 일반적으로 약 18%이다.

3. 2. 작동 원리

페이브 포스는 UHF 대역인 420 - 450 MHz에서 작동하며, 70센티미터 아마추어 무선 대역(UHF 텔레비전 방송 대역 바로 아래)과 공유된다. 파장은 71–67 cm이며, 원형 편파를 사용한다. AESA 방식으로, 1,792개의 송신 소자 각각은 자체 고체 트랜스미터/수신기 모듈을 가지고 있으며, 각 소자는 320 W의 피크 전력을 방사한다. 따라서 각 배열의 피크 전력은 580 kW이다. 54 밀리초의 반복 사이클로 작동하며, 듀티 사이클(송신에 소요되는 시간의 비율)은 일반적으로 약 18%이고, 25%를 초과하지 않는다. 따라서 빔의 평균 전력은 145 kW를 초과하지 않는다.

각 배열은 지름이 22.1m인 원으로, 2,677개의 교차된 다이폴 안테나 소자로 구성된다. 이 중 1,792개는 전원이 공급되어 송수신 안테나로 모두 사용되며, 나머지는 수신 안테나로 기능한다. 간섭 현상으로 인해 개별 소자에서 나오는 전파가 안테나 앞에서 결합되어 빔을 형성한다. 배열은 38.6 dB의 안테나 이득을 가지며, 빔의 너비는 2.2°에 불과하다. 각 안테나 소자에 대한 구동 전류는 중앙 컴퓨터에서 제어하는 위상 변환기라는 장치를 통과한다. 각 안테나 소자에 공급되는 전류 펄스의 상대적인 타이밍 (위상)을 변경함으로써 컴퓨터는 빔을 즉시 다른 방향으로 조향할 수 있다.

레이더의 기능은 4대의 컴퓨터에 의해 제어되는 자동 시스템이다. 소프트웨어는 빔 시간을 "감시" 및 "추적" 기능으로 분할한다. 감시 모드에서 레이더는 3°에서 10° 고도 사이의 패턴으로 전체 240° 방위각을 따라 수평선을 반복적으로 스캔하여, 미사일이 수평선 위로 레이더의 시야에 들어올 때 즉시 감지하는 "감시 울타리"를 생성한다. 추적 모드에서 레이더 빔은 이미 감지된 물체를 따라가서 궤적을 결정하고 발사 및 목표 지점을 계산한다.

탐지 거리는 약 5555km이며, 해당 범위에서 소형 자동차 크기의 물체를 감지할 수 있고, 더 가까운 거리에서 더 작은 물체를 감지할 수 있다.

4. 역사

페이브 포스는 1970년대 소련이 잠수함 발사 탄도 미사일(SLBM)을 배치하면서 개발 필요성이 제기되었다. SLBM은 이전의 대륙간 탄도 미사일(ICBM)보다 미국에 더 가까운 곳에서 발사될 수 있어, 미사일 탐지 후 목표 지점 도달까지의 경고 시간이 크게 단축되었기 때문이다. 따라서 기존 레이더보다 반응 시간이 빠른 레이더 시스템이 필요했다.

1955년 GE의 AN/FPS-17 고정 지상 레이다 및 1961년 RCA의 AN/FPS-50 레이다 세트와 같이 기계식으로 스캔하는 빔을 가진 고정 반사기 레이다가 미사일 추적을 위해 배치되었지만, 여러 탄도 미사일을 추적하기에 충분히 빨리 회전할 수 없었다.

1972년 11월 합참에 의해 시작된 USAF 프로그램으로 1974년 "두 개의 새로운 SLBM 위상 배열 경고 레이더"에 대한 SPARS 제안은 동/서부 해안의 474N 탐지 레이더를 대체하기 위해 제출되었으며, 이 레이더는 "특히 장거리 SS-N-8에 대한 제한"을 가지고 있었다. 1975년 2월 18일에 PAVE PAWS로 이름이 변경되었다

이 시스템의 주목할 만한 특징은 위상 배열 안테나 기술로, 최초의 대형 위상 배열 레이더 중 하나였다. 위상 배열은 기존의 기계적으로 회전하는 레이더 안테나가 여러 탄도 미사일을 추적하기에 충분히 빨리 회전할 수 없기 때문에 사용되었다. 미국에 대한 핵전쟁은 수백 개의 대륙간 탄도 미사일과 잠수함 발사 탄도 미사일이 동시에 도래하는 것으로 구성될 것이다. 위상 배열 레이더의 빔은 고정된 안테나를 움직이지 않고 전자적으로 조종되므로 밀리초 단위로 다른 방향을 가리킬 수 있어, 여러 개의 미사일을 동시에 추적할 수 있다.

2013년 3월 8일, 약 4828.02km의 거리에서 발사된 탄도 미사일과 전투기 등 1,000개의 목표물을 동시에 추적하여 조기경보할 수 있는 페이브 포즈가 대만 북부 산악지역 정상인 르산 레이더 기지에 설치돼 가동을 시작했다.

4. 1. 개발 배경

1950년대에는 AN/FPS-17이나 AN/FPS-50와 같이 기계식 스캔 레이더가 미사일 추적에 사용되었다.[4] 그러나 이러한 레이더는 여러 개의 탄도 미사일을 동시에 추적하기에는 속도가 충분하지 않았다.[4] 1960년대 초, 쿠바 미사일 위기 동안 Falling Leaves 기계식 레이더가 미사일 추적에 성공했지만, 더 발전된 기술의 필요성이 대두되었다.

이에 따라 위상 배열 레이더 기술이 개발되었다. 1962년에는 AN/FPS-85와 같은 초기 군용 위상 배열 레이더가 시험 배치되었다. 위상 배열 레이더는 안테나를 물리적으로 움직이지 않고도 전자적으로 빔을 조종하여 밀리초 단위로 여러 표적을 추적할 수 있었다. 이는 수백 개의 대륙간 탄도 미사일(ICBM)과 잠수함 발사 탄도 미사일(SLBM)이 동시에 공격해 올 수 있는 핵전쟁 상황에서 매우 중요한 기능이었다.[4]

특히 1970년대 소련이 잠수함 발사 탄도 미사일(SLBM)을 배치하면서, 기존 레이더보다 반응 시간이 빠른 레이더 시스템이 필요하게 되었다. SLBM은 ICBM보다 미국에 더 가까운 곳에서 발사될 수 있어 경고 시간이 크게 단축되었기 때문이다.

4. 2. 개발 과정

1972년 11월, 미 합참은 잠수함 발사 탄도 미사일(SLBM) 위상 배열 레이더 시스템(SPARS) 프로그램을 시작했다.[19] 1974년, 동/서부 해안의 474N 탐지 레이더를 대체하기 위해 "두 개의 새로운 SLBM 위상 배열 경고 레이더"에 대한 SPARS 제안이 제출되었다. 1973년 델타급 잠수함 개발이 시작되었고,[21] SPARS는 1975년 2월 18일에 '''페이브 포스(PAVE PAWS)'''로 명칭이 변경되었다.[26] 시스템 생산은 1975년 6월 13일 제안 요청서(RFP)에 의해 요청되었다. 로마 공군 개발 센터(RADC)는 1980년까지 페이브 포스의 "설계, 제작, 설치, 통합 테스트 및 평가를 담당"했다.[26]

이 시스템의 주목할 만한 특징은 위상 배열 안테나 기술인데, 이는 최초의 대형 위상 배열 레이더 중 하나였다. 위상 배열은 기존의 기계적으로 회전하는 레이더 안테나가 여러 탄도 미사일을 추적하기에 충분히 빨리 회전할 수 없기 때문에 사용되었다.[4] 미국에 대한 핵전쟁은 수백 개의 대륙간 탄도 미사일과 잠수함 발사 탄도 미사일이 동시에 도래하는 것으로 구성될 것이다. 위상 배열 레이더의 빔은 고정된 안테나를 움직이지 않고 전자적으로 조종되므로 밀리초 단위로 다른 방향을 가리킬 수 있어, 여러 개의 미사일을 동시에 추적할 수 있다.

1977년 12월까지 RADC는 322와트 페이브 포스 "고체 상태 송신기 및 수신기 모듈"을 개발했으며,[27] 시스템 프로그램 사무소(ESD/OCL)는 1977년 12월 15일에 AN/FPS-115 "시스템 성능 사양…SS-OCLU-75-1A"를 발행했다.[27] IBM의 페이브 포스 "빔 조향 및 펄스 일정"은 CYBER-174 이중 컴퓨터에서 MODCOMP IV 이중 레이더 제어 컴퓨터로 전송되었으며, 1977년 USAF가 육군의 PAR을 인수했을 때 공격 특성화를 위해 설치된 PARCS 프로그램에 "기반"했다.

5. 환경 및 건강 문제

EPA은 1977년 12월에 페이브 포스에 대한 환경 영향 분석을 실시했다. 이와 관련된 소송은 보스턴의 미국 지방 법원에서 진행되었다. 미국 정부는 페이브 포스가 미국 해안선을 보호할 것이라고 주장했지만, 미사일 감지 시 방어 무기가 없다는 사실은 숨겼다. 1978년 5월, 미국 공군은 국립 연구 위원회와 계약업체인 SRI International에 페이브 포스 방사선 평가를 요청했다. NRC 보고서 두 건이 작성되었고, SRI의 환경 영향 평가서는 1979년 1월 22일 샌드위치 MA 고등학교 강당에서 열린 공개 청문회(약 300명 참석)에서 검토되었다. 연구 결과, 페이브 포스로 인한 암 발생 위험 증가는 없는 것으로 나타났다.[28] 예를 들어 2005년 데이터에 따르면 유잉 육종 발병률 증가는 없었다.[29] 2007년 12월 MA 보건부 보고서에서는 "페이브 포스가 케이프 코드에서 발생한 유잉 종양군 발병에 주된 역할을 했을 가능성은 낮아 보인다"고 결론 내렸다.[30] 1978년 공군 항공우주의학 학교 보고서에 대한 후속 연구[31]에서는 2005년에 15m를 초과하는 전력 밀도가 허용 노출 한계 내에 있다고 결론지었다.[32] FAA은 항공기 시스템 간섭을 방지하기 위한 규정에 따라 케이프 코드 SSPARS 위상 배열에서 약 1371.60m 이하 고도에서 항공기 거리를 1 nm (1.85km)로 제한한다.[33]

6. 배치 현황

미국은 냉전 시대에 핵 공격에 대한 조기 경보를 위해 4개의 페이브 포스 기지를 운영했다. 이 레이더 시스템은 잠수함 발사 탄도 미사일(SLBM)과 대륙간 탄도 미사일(ICBM)을 탐지하여 미국의 전략 핵 전력이 선제 공격으로 파괴되는 것을 막는 역할을 했다. 특히, 페이브 포스는 위상 배열 안테나 기술을 사용하여 여러 개의 미사일을 동시에 추적할 수 있었다.[4]

1975년, 미국 공군(USAF)은 레이시온사(Raytheon Corporation)와 계약하여 동부 해안에는 오티스 공군 기지(Otis Air Force Base)에, 서부 해안에는 빌 공군 기지(Beale Air Force Base)에 페이브 포스 기지를 건설했다.[34][35] 1980년대에는 로빈스 공군 기지와 엘도라도 공군 기지에 추가로 기지가 건설되었으나,[41] 냉전 종식 이후 1995년에 폐쇄되었다.[43] 현재는 케이프 코드와 빌 공군 기지에서만 페이브 포스가 운영되고 있으며, 미국 우주 감시 네트워크의 일환으로 지구 궤도에 있는 위성과 기타 물체를 추적하는 임무도 수행하고 있다.

6. 1. 대한민국 관련

대한민국과 직접 관련된 내용은 원본 소스에 나타나 있지 않다. 다만, 다음 내용을 통해 간접적으로 대한민국의 상황을 유추할 수 있다.

  • 중국의 레이다 설치: 2011년 중국은 헤이룽장성 솽야산에 탐지거리 5,500km의 위상 배열 레이다를 설치했다. 중국 관영 언론은 이 레이다의 탐지 범위에 한국이 포함된다고 보도했다.[67]
  • 일본의 J/FPS-5 설치: 2011년 일본은 J/FPS-5 레이다를 설치하여 중국, 대한민국, 조선민주주의인민공화국을 탐지 범위 안에 두었다.[1]


이러한 주변국의 레이다 설치는 대한민국에 대한 잠재적 감시 및 군사적 위협으로 이어질 수 있음을 시사한다.

6. 1. 1. 대만

2000년 8월 19일, 홍콩 일간 명보는 미국이 대만에 페이브 포스를 수출한다고 보도했다.[62] 시스템 가격은 8.57억달러이며, 강력한 전자파로 인해 미군 조종사는 이 시스템 아래 1.6km 안으로 근접 비행하지 말라는 지시를 받고 있다.[63]

2013년 3월 8일, 미국의 디지털 매체 와이어드는 4828km 거리에서 발사된 탄도 미사일과 전투기 등 1,000개의 목표물을 동시에 추적하여 조기경보할 수 있는 페이브 포즈가 대만 북부 산악지역 정상인 르산 레이더 기지에 설치돼 가동을 시작했다고 보도했다. 설치 비용은 14억달러였다.

건물 10층 높이(32.9m)인 페이브 포즈는 레이다 하나당 감시 각도는 120도이며, 2개가 동시에 설치되어 240도의 시야를 확보한다. 레이다 돔은 가로 세로 31m에 약 20도로 기울어져 있으며 빔을 쏘는 레이다의 직경은 22.1m, 감시거리는 5556km에 달한다.[64]

대만은 레이더 시스템 유지‧보수에 매년 2460만달러를 미국에 지급하고 있다. 레이시온사의 레이더 핵심 기술이 대만에 제공되지 않아 미국 기술자들이 정비 작업을 맡고 있고, 대만은 레이더를 통해 수집한 정보를 미국과 공유하고 있다.[65] 2000년에 타이완에 AN/FPS-115 시스템이 판매되었고,[45] 2006년 먀오리 현 타이안 향에 있는 러산 산에 설치되었다.[46] 2013년에 실전 배치되었다.[47] 이 시스템은 중국의 탄도 미사일 공격을 최대 6분 전에 감지할 수 있으며, 대부분의 시간을 위성과 궤도 파편을 관측하는 데 사용하고, 이 정보는 미국과 공유한다.[48] 2016년 레이시온 통합 방위 시스템은 타이완의 레이더 시스템을 업그레이드하기 위해 2620만달러의 계약을 체결했다. 이는 2012년 레이시온이 수주한 2.895억달러의 유지 보수 계약에 이은 것이다.[49]

타이완은 두 번째 페이브 포스 세트의 인수를 모색했지만, 첫 번째 세트가 예산을 크게 초과하고 일정이 지연되면서 2012년에 구매를 포기했다. 두 번째 시스템은 남쪽에 위치할 예정이었으며, 두 세트가 함께 타이완에 360도 전방위 감시를 제공했을 것이다.[51]

타이완의 레이더 기지는 해발 2600m가 넘는 산 꼭대기에 위치해 있다.[52] 매우 높은 고도에 위치하기 때문에 타이완의 시스템은 수상함을 추적하는 독특한 능력을 가지고 있다. 탐지 및 추적 데이터는 미국과 실시간으로 공유되는 것으로 알려져 있지만, 공식적으로 확인되지는 않았다.[53]

6. 1. 2. 중국

2011년 중국은 페이브 포스와 유사한 지상 건물형 위상 배열 레이다를 설치했다.[66] 헤이룽장성 솽야산의 러시아 접경지에 설치되었으며, 중국 관영언론들은 탐지거리가 5,500km로 한국, 일본, 대만까지 탐지거리 안에 들어간다고 보도했다.[67] 캐나다 군사평론지 칸와디펜스리뷰(Kanwa Defense Review)는 헤이룽장성에 있는 X밴드 레이다의 안테나 크기가 30x24m로 미국의 페이브 포 레이다와 비슷한 크기이며, 방향전환이 가능하여 미국의 알래스카 전체도 이 레이다의 탐지범위에 있다고 분석했다.[68]

6. 1. 3. 일본

2011년 일본은 중국, 대한민국, 조선민주주의인민공화국을 탐지거리에 두는 J/FPS-5를 설치했다.[1]

7. 성능 개량 및 교체

1980년대 미국은 남동쪽의 잠수함 발사 탄도 미사일(SLBM) 발사 지역 감시를 개선하고 남서부 지역 감시를 위해 플로리다의 구형 레이더를 교체하는 페이브 포스 확장 프로그램을 시작했다.[41] 1983년 레이시온(Raytheon)이 계약을 체결하고, 1986년과 1987년에 걸쳐 걸프 코스트 FPS-115가 가동되었다. 1995년에는 4개의 모든 레이더가 샤이엔 산 공군 기지의 미사일 경보 센터에 연결되어 업그레이드 프로그램을 진행했다.[42]

냉전 종식 후, 엘도라도 및 로빈스 레이더 기지는 1995년에 폐쇄되었다.[43] 1999년에는 케이프 코드 및 빌 레이더가 지휘 통제 시스템에 데이터를 제공했다.

2000년대 이후, 고체 상태 위상 배열 레이더 시스템(SSPARS)으로 교체가 시작되면서, 기존 페이브 포스 레이더는 AN/FPS-123 조기 경보 레이더로 업그레이드되었다. RAF 파일링데일스, 영국 및 클리어 우주군 기지, 알래스카 BMEWS 기지는 각각 AN/FPS-126 레이더와 AN/FPS-120 고체 상태 위상 배열 레이더로 교체되었다.

2007년에는 AN/FPS-123 레이더 근처 아마추어 무선 중계기 소유자들에게 간섭 완화를 위해 출력 전력을 낮추도록 통지했다.[57] AN/FPS-123은 2009년까지 공군 우주 감시 시스템의 일부였다.[58]

2012년경, Beale AN/FPS-123은 AN/FPS-132 업그레이드된 조기 경보 레이더(UEWR)로 업그레이드되어 지상 기반 중거리 방어(GMD) ABM 시스템에서 작동할 수 있게 되었다. 이후 툴레 기지 J와 영국에도 GMD용 UEWR이 추가 설치되었다. 2012년에는 케이프 코드, 알래스카, 노스다코타에 있는 나머지 페이브 포스 시스템의 교체 및 원격 작동을 위한 정보 요청이 발행되었다. 알래스카 AN/FPS-132는 2012년에 계약되었고,[60] 2013년에는 미국이 AN/FPS-132를 카타르에 판매할 계획이라고 발표했다.[61]
