감지 증폭기
1. 개요
감지 증폭기는 메모리에서 데이터를 읽고 새로 고치는 데 필요한 회로이다. 메모리 칩의 데이터는 메모리 셀에 저장되며, 감지 증폭기는 주로 휘발성 메모리 셀에 적용된다. SRAM 및 DRAM 셀에서 워드라인과 비트라인을 통해 데이터를 읽고 쓰며, 비트라인 끝에 있는 감지 증폭기는 작은 전압을 증폭한다. DRAM에서는 데이터를 읽은 후 셀에 전압을 가하여 축전기를 재충전하는 메모리 리프레시를 수행한다. 감지 증폭기는 최소 감지 지연, 증폭 수준, 전력 소비, 레이아웃 영역, 높은 신뢰성 및 허용 오차를 목표로 설계된다.
-
반도체 기술 -
이온 주입
이온 주입은 원하는 원소를 이온화하여 고체 표면에 주입하는 기술로, 반도체 도핑, 금속 표면 처리 등 다양한 분야에 활용되며, 결정학적 손상, 스퍼터링, 안전 문제 등의 문제점을 야기한다. -
반도체 기술 -
실리콘 온 인슐레이터
실리콘 온 인슐레이터(SOI)는 반도체 기판 위에 절연체 층과 반도체 층을 형성하는 구조로, 기생 커패시턴스 감소, 래치업 저항, 낮은 전력 소비 등의 장점을 가져 고성능 RF 응용 분야 및 실리콘 포토닉스 등 다양한 분야에서 활용되는 마이크로 전자 장치 소형화 제조 기술이다. -
기억 -
마음
마음은 의식, 사고, 지각, 감정, 동기, 행동, 기억, 학습 등을 포괄하는 심리적 현상과 능력의 총체이며, 다양한 분야에서 연구되고 인간 삶의 중추적인 역할을 한다. -
기억 -
잠재학습
잠재학습은 명확한 보상이나 처벌 없이 환경 정보를 습득하는 학습으로, 즉각적인 결과가 나타나지 않으며 인지적 요인이 중요하고, 쥐의 미로 실험과 유아의 모방 행동 연구를 통해 특성이 밝혀졌으며 특정 물질과 뇌 신경 물질의 영향에 대한 연구가 진행되고 있다.
2. 기본 구조
감지 증폭기는 메모리에서 데이터를 읽고 새로 고치는 동작에 필요하다.
| 회로 유형 | 동작 모드 |
|---|---|
| 차동 | 전압 모드 |
| 비차동 | 전류 모드 |
3. 메모리 칩 동작

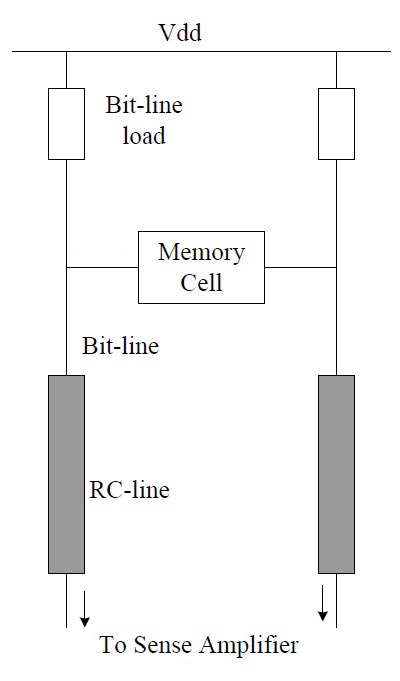

반도체 메모리 칩의 데이터는 메모리 셀이라는 작은 회로에 저장된다. 감지 증폭기는 주로 휘발성 메모리 셀에 적용된다. 메모리 셀은 칩의 행과 열에 배열된 SRAM 또는 DRAM 셀이다. 각 행은 행의 각 셀에 연결되며, 행을 따라 이어지는 선은 전압을 가하여 활성화되는 '워드라인'이라고 한다. 열을 따라 이어지는 선은 '비트라인'이라고 하며, 두 개의 보완 비트라인이 어레이 가장자리의 감지 증폭기에 연결된다. 감지 증폭기의 수는 칩의 비트라인 수와 같다. 각 셀은 특정 워드라인과 비트라인의 교차점에 위치하며, 이를 사용하여 해당 셀을 어드레싱할 수 있다. 셀의 데이터는 행과 열의 상단을 따라 이어지는 동일한 비트라인에 의해 읽거나 쓰여진다.
3.1. SRAM 동작
특정 메모리 셀에서 비트를 읽으려면 셀의 행을 따라 워드선을 켜서 해당 행의 모든 셀을 활성화한다. 그런 다음 셀에 저장된 값(논리 0 또는 1)이 연결된 비트 라인으로 전달된다. 두 개의 상호 보완적인 비트 라인 끝에 있는 감지 증폭기는 작은 전압을 일반적인 논리 레벨로 증폭한다. 원하는 셀의 비트는 셀의 감지 증폭기에서 버퍼로 래치된 다음 출력 버스에 배치된다.
3.2. DRAM 동작
DRAM에서 감지 증폭기의 작동은 SRAM과 매우 유사하지만, 추가적인 기능을 수행한다. DRAM 칩의 데이터는 메모리 셀 내의 작은 축전기에 전하 형태로 저장된다. 읽기 작업은 셀의 전하를 소모하여 데이터를 파괴하므로, 데이터를 읽은 후 감지 증폭기는 셀에 전압을 가하여 축전기를 재충전함으로써 즉시 데이터를 다시 써야 한다. 이를 메모리 리프레시라고 한다.
4. 설계 목표
감지 증폭기는 최소 감지 지연, 필요한 증폭 수준, 최소 전력 소비, 제한된 레이아웃 영역에의 적합성, 높은 신뢰성 및 허용 오차를 목표로 설계된다.
