1. 개요
디스크 팩은 여러 개의 하드 디스크 플래터를 계층화하여 만든 장치로, 하드 디스크 드라이브의 핵심 부품이다. 초기 하드 디스크에서는 분리 가능한 장치였으나, 최신 하드 디스크에서는 드라이브 내부에 영구적으로 밀봉되어 있다. 디스크 팩은 보호 덮개와 함께 제공되었으며, 분리 및 장착을 위한 특정한 절차를 거쳐야 했다. 1961년 IBM 엔지니어 R. E. 패티슨에 의해 발명되었으며, 14인치 디스크가 사실상 표준으로 자리 잡았다. 디스크 카트리지는 단일 하드 디스크 플래터를 보호용 플라스틱 쉘에 넣은 형태로, 플로피 디스크의 등장으로 인해 사용되지 않게 되었다. 교환 가능한 디스크 팩 또는 디스크 카트리지가 있는 디스크 드라이브는 데이터 헤드 정렬이 필요했으며, 특수 정렬 팩(CE 팩)과 오실로스코프를 사용하여 수행되었다.
더 읽어볼만한 페이지
| 디스크 팩 | |
|---|---|
| 디스크 팩 | |
 | |
| 유형 | |
| 종류 | 자기 디스크 |
| 역사 | |
| 발명가 | IBM |
| 도입 시기 | 1962년 |
| 사용 중단 시기 | 1980년대 중반 |
| 용량 | |
| 일반적인 용량 | 몇 메가바이트 |
| 특징 | |
| 접근 방식 | 무작위 접근 |
| 데이터 기록 | 자기 기록 |
| 저장 | 비휘발성 |
| 관련 항목 | |
| 관련 항목 | 자기 테이프 |
2. 디스크 팩

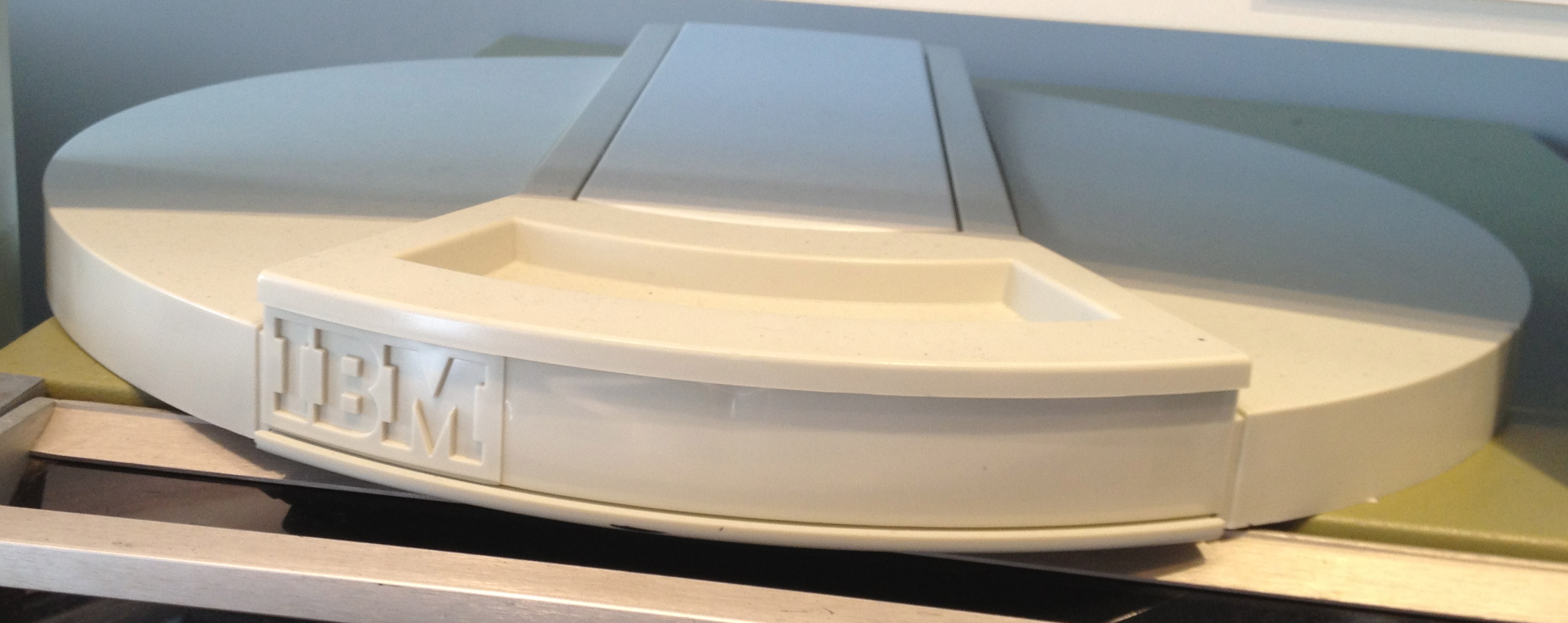

'''디스크 팩'''은 여러 개의 하드 디스크 플래터(자기 데이터 저장 장치 표면으로 코팅된 원형의 단단한 디스크)를 계층화하여 만든 장치이다. 디스크 팩은 하드 디스크 드라이브의 핵심 부품이다. 최신 하드 디스크에서는 디스크 팩이 드라이브 내부에 영구적으로 밀봉되어 있다. 초기 하드 디스크에서는 디스크 팩이 분리 가능한 장치였으며, 손잡이가 있는 보호용 캐니스터와 함께 제공되었다.[3]
최초의 이동식 디스크 팩은 1961년 IBM 엔지니어 R. E. 패티슨[1]이 잭 하커(Jack Harker)가 이끄는 LCF(저비용 파일) 프로젝트의 일환으로 발명했다. IBM이 도입한 직경 14인치(356mm) 디스크는 사실상 표준이 되었으며, 많은 공급업체가 1980년대까지 디스크 팩 및 카트리지에 14인치 디스크를 사용하는 디스크 드라이브를 생산했다.
이동식 디스크 팩을 사용한 디스크 드라이브의 예로는 IBM 1311, IBM 2311, 디지털 RP04 등이 있다.[3]
2. 1. 구조
'''디스크 팩'''은 여러 겹으로 쌓인 하드 디스크 플래터(자기 데이터 저장 장치 표면으로 코팅된 원형의 딱딱한 디스크)의 묶음이다. 디스크 팩은 하드 디스크 드라이브의 핵심 부품이다. 최신 하드 디스크에서는 디스크 팩이 드라이브 내부에 영구적으로 밀봉되어 있다. 초기 하드 디스크에서는 디스크 팩이 탈착식 유닛이었으며, 들어올리는 손잡이가 달린 보호용 용기에 함께 제공되었다.[3]보호 덮개는 두 부분으로 구성되어 있는데, 디스크의 상단과 측면을 감싸는 중앙에 손잡이가 있는 플라스틱 쉘과 밀봉된 패키지를 완성하는 별도의 하단 부분으로 구성되었다. 디스크 팩을 제거하려면 드라이브를 오프라인 상태로 전환하고 회전을 멈추도록 해야 했다. 그런 다음 접근 도어를 열고 빈 쉘을 삽입하여 비틀어 디스크 플래터를 드라이브에서 분리하고 쉘에 고정할 수 있었다. 그런 다음 조립품을 들어 올린 다음 하단 덮개를 부착했다. 그런 다음 하단을 제거하고 쉘이 있는 디스크 팩을 드라이브에 넣으면 다른 디스크 팩을 삽입할 수 있었다. 손잡이를 돌리면 디스크 팩이 제자리에 고정되고 쉘을 제거할 수 있었다.[1]
2. 2. 작동 방식 (분리형 디스크 팩)
디스크 팩을 제거하려면 드라이브를 오프라인 상태로 전환하고 스핀다운(회전 멈춤)을 해야 한다. 접근 도어를 열고 빈 쉘을 삽입한 후 비틀어 드라이브에서 디스크 플래터를 잠금 해제하고 쉘에 고정한다. 어셈블리를 들어 올리고 하단 덮개를 부착한다. 다른 디스크 팩을 삽입하려면 하단을 제거하고 쉘과 함께 디스크 팩을 드라이브에 배치한다. 핸들을 돌리면 디스크 팩이 제자리에 고정되고 쉘을 제거할 수 있다.[3]2. 3. 역사
최초의 이동식 디스크 팩은 1961년 IBM 엔지니어 R. E. 패티슨[3]이 잭 하커가 이끄는 LCF (Low Cost File) 프로젝트의 일환으로 발명했다. IBM이 도입한 직경 14인치(356mm) 디스크는 사실상 표준이 되었으며, 1980년대까지 많은 공급업체가 디스크 팩 및 카트리지에 14인치 디스크를 사용하는 디스크 드라이브를 생산했다.2. 4. 예시
이동식 디스크 팩을 사용한 디스크 드라이브의 예로는 IBM 1311, IBM 2311, 디지털 RP04 등이 있다.[3]3. 디스크 카트리지
초창기 '''디스크 카트리지'''는 보호용 플라스틱 껍질에 싸인 단일 하드 디스크 플래터였다. 저장 밀도가 향상됨에 따라 단일 플래터로도 유용한 양의 데이터를 저장할 수 있었고, 이동식 디스크 팩보다 다루기가 더 쉬웠다. 디스크 카트리지는 플로피 디스크의 등장으로 더 이상 사용되지 않는다.[4]
3. 1. 구조
초창기 '''디스크 카트리지'''는 보호용 플라스틱 껍질에 싸인 단일 하드 디스크 플래터였다. 이동식 카트리지가 카트리지 드라이브 주변 장치에 삽입되면 드라이브의 읽기/쓰기 헤드가 셸의 구멍을 통해 플래터의 자기 데이터 저장 표면에 접근할 수 있었다. 디스크 카트리지는 디스크 팩 드라이브 또는 초기 하드 드라이브에서 직접적으로 발전한 것이다. 저장 밀도가 향상됨에 따라 단일 플래터라도 유용한 양의 데이터 저장 공간을 제공할 수 있으며, 이동식 디스크 팩보다 다루기가 더 쉬웠다. 카트리지 드라이브의 예로는 IBM 1130에 사용된 IBM 2310이 있다.[2] 디스크 카트리지는 플로피 디스크로 인해 더 이상 사용되지 않는다.3. 2. 작동 방식
이동식 카트리지를 카트리지 드라이브 주변기기에 삽입하면, 드라이브의 읽기/쓰기 헤드가 셸의 구멍을 통해 플래터의 자기 데이터 스토리지 표면에 접근할 수 있다.3. 3. 역사
초창기 '''디스크 카트리지'''는 보호용 플라스틱 껍질에 싸인 단일 하드 디스크 플래터였다. 이동식 카트리지가 카트리지 드라이브 주변기기에 삽입되면 드라이브의 읽기/쓰기 헤드가 셸의 구멍을 통해 플래터의 자기 데이터 스토리지 표면에 접근할 수 있었다. 디스크 카트리지는 디스크 팩 드라이브 또는 초기 하드 드라이브에서 직접적으로 발전한 것이다. 저장 밀도가 향상됨에 따라 단일 플래터라도 유용한 양의 데이터 저장 공간을 제공했으며, 이동식 디스크 팩보다 다루기가 더 쉬웠다. 카트리지 드라이브의 예로는 IBM 1130에 사용되는 IBM 2310이 있다.[4] 디스크 카트리지는 플로피 디스크로 인해 더 이상 사용되지 않는다.3. 4. 예시
카트리지 드라이브의 예로는 IBM 1130에 사용되는 IBM 2310이 있다.[4]
4. 헤드 정렬 (Alignment)
교환 가능한 디스크 팩 또는 디스크 카트리지가 있는 디스크 드라이브는 다른 호환 드라이브에서 포맷된 팩을 읽고 쓸 수 있도록 데이터 헤드를 정렬해야 했다. 헤드 정렬은 헤드 교체 후와 드라이브에 필요한 정기적인 유지 관리의 일환으로 정기적으로 수행해야 했다.[1]
4. 1. 정렬 과정
교환 가능한 디스크 팩 또는 디스크 카트리지가 있는 디스크 드라이브는 다른 호환 드라이브에서 포맷된 팩을 읽고 쓸 수 있도록 데이터 헤드를 정렬해야 했다. 정렬에는 특수 ''정렬 팩'', 오실로스코프, 읽기/쓰기 헤드를 이동하는 정렬 도구 및 인내심이 필요했다. 오실로스코프에 생성된 패턴은 거꾸로 된 ''C'' 및 ''E'' 문자가 번갈아 나타나는 행처럼 보였다. 헤드 정렬은 헤드 교체 후와 드라이브에 필요한 정기적인 유지 관리의 일환으로 정기적으로 수행해야 했다.[1]정렬 팩은 일반적으로 "CE 팩"이라고 불렸는데, 이는 IBM이 자사의 '수리 기술자'를 '수리공'이라고 부르지 않고 "고객 엔지니어"(CE)라고 불렀고, 정렬 팩은 CE만 사용하도록 되어 있었기 때문이다. "CE 테이프"와 "CE 플로피"로 알려진 테이프 드라이브와 디스켓 드라이브용 특수 CE 미디어도 제공되었다.[1]
이후, 데이터와 함께 서보를 내장한 교환 가능한 팩이 있는 드라이브(예: CDC 8인치 Lark 드라이브)는 정기적인 헤드 정렬이 필요하지 않았다.[1]
4. 2. CE 팩
정렬 팩은 일반적으로 "CE 팩"이라고 불렸는데, 이는 IBM이 자사의 '수리 기술자'를 '수리공'이라고 부르지 않고 "고객 엔지니어"(CE)라고 불렀고, 정렬 팩은 CE만 사용하도록 되어 있었기 때문이다. "CE 테이프"와 "CE 플로피"로 알려진 테이프 드라이브와 디스켓 드라이브용 특수 CE 미디어도 제공되었다.4. 3. 서보 내장 드라이브
나중에 교환 가능한 팩이 있는 드라이브 (예: CDC 8인치 Lark 드라이브)는 데이터와 함께 서보를 내장하여 정기적인 헤드 정렬이 필요하지 않았다.참조
