1. 개요

IBM 1130은 1965년에 출시된 IBM의 16비트 미니컴퓨터로, 저렴한 가격과 뛰어난 성능으로 대학, 연구소, 공장 등에서 널리 사용되었다. 펀치 카드를 사용하여 작업을 실행했으며, 1960년대 후반 한국에도 도입되어 과학 기술 연구, 전산 교육, 행정 업무 등에 활용되었다. 1130은 1970년대 한국의 과학 기술 발전과 IT 인력 양성에 크게 기여했으며, 다양한 프로그래밍 언어를 지원하고 여러 주변 장치를 연결할 수 있었다. 이 기종은 그레이디 부치, 가이 스틸, 댄 브릭린 등 저명한 인물들이 프로그래밍을 처음 접한 시스템으로, 현재도 일부 시스템이 보존 및 복원되고 있다.

더 읽어볼만한 페이지

IBM 미니컴퓨터 - IBM 801
IBM 801은 IBM이 개발한 실험적인 RISC 아키텍처 기반의 컴퓨터 프로세서이며, 성능 향상을 위해 불필요한 연산을 제거하고 내부 레지스터에서 작동하는 명령어를 사용했으며, POWER 아키텍처와 PowerPC에 영향을 미쳤다.
16비트 컴퓨터 - PDP-11
PDP-11은 DEC에서 1970년에 발표한 16비트 미니컴퓨터 제품군으로, 혁신적인 아키텍처, 직교 명령어 집합, 메모리 맵 I/O, 인터럽트 처리 방식 등의 특징을 가지며 다양한 분야에서 활용된 미니컴퓨터이다.
16비트 컴퓨터 - IBM PC XT
IBM PC XT는 IBM PC의 하드 디스크 드라이브 탑재 모델로, 확장 슬롯 증가와 하드 디스크 기본 탑재를 통해 확장성을 강화한 것이 특징이다.

IBM 1130
IBM 1130 정보
IBM 1130
종류	미니컴퓨터
개발사	IBM 보카 레이턴
제조사	IBM
출시일	1965년
단종	1980년대 초
가격	월 임대료 약 $1,000 (1965년 기준, 현재 가치로 약 US)
판매량	10,000대 (추정)
운영체제	디스크 모니터 2 (DM2)
CPU	16비트, 워드 어드레싱, 15비트 주소 공간
메모리	자기 코어
저장 장치	IBM 2310 디스크 드라이브
메모리 카드	IBM 2515 싱글 디스크 카트리지
디스플레이	IBM 1627 캘컴 플로터, IBM 2250 (선택 사항)
입력 장치	펀치 카드, 종이 테이프, 콘솔
연결	IBM 동기식 통신 어댑터 (SCA)
크기	데스크 크기: 폭 58.5인치, 깊이 29인치, 높이 44.125인치
무게	660 lb
호환성	포트란 사용
이전 모델	IBM 1620, IBM 650
후속 모델	IBM Series/1IBM System/7
관련 시스템	IBM 1800 프로세스 제어 시스템
마케팅 대상	소규모 엔지니어링 회사, 학교
웹사이트	IBM1130.org

2. 역사

IBM 1130의 이중 폭 SLT 카드. 사각형 금속 캔에는 하이브리드 회로가 들어 있다.

IBM 1130은 System/360에서 사용된 것과 동일한 솔리드 로직 기술(SLT)이라는 전자 패키징을 사용했다. 이후의 미니컴퓨터인 PDP-11 및 데이터 제너럴 노바와 마찬가지로 16비트 바이너리 아키텍처를 가지고 있다.

주소 공간은 15비트이며, 1130을 32,768개의 워드 (65,536바이트) 메모리로 제한한다. 1130은 자기 코어 메모리를 사용하며, 프로세서는 워드 경계에서 직접, 간접 및 인덱스 주소 지정 모드를 사용하여 주소를 지정한다.

IBM 1130의 개발 및 출시와 관련된 주요 사건들은 다음과 같다.

1965년
2월 11일: IBM은 1130 (모델 1A, 1B, 2A 및 2B)과 IBM 1132 프린터를 출시했다.
4분기: 샌호세 공장에서 최초의 고객 출하가 시작되었다.
1966년
3월 31일: IBM 1500 교육 시스템 출시.
4월: IBM 1800 출하.^[26]
8월 9일: 1130 동기 통신 어댑터 출시. 이를 통해 1130 시스템을 일반 임대 전화선을 통해 IBM System/360의 모든 모델에 연결하여 통신 터미널로 사용할 수 있었다.
1967년 4월 17일: 1130의 4방향 확장(모델 2C, 2D, 3B, 3C 및 3D) 발표. 주요 내용은 디스크 저장 용량 5배 및 코어 메모리 4배 증가, 처리 속도 약 40% 향상, 광학 마크 리더를 포함한 주변 장치 추가, 개선된 상업용 프로그래밍 패키지 제공 등이다.
1968년
1월: 1130 모델 2C, 2D, 3B, 3C 및 3D의 첫 출하 시작.
7월: 보카 레이턴 공장에서 1130 출하 시작.
1971년
7월 22일: 1130 모델 4A 및 4B 출시.
9월: 모델 4의 첫 번째 고객 출하 시작.
1972년 5월 31일: 모델 1C, 1D, 5B, 5C 및 5D 발표.
1973년: 제록스 530이 IBM 1130 고객의 가능한 후속 제품으로 판매됨.^[6]^[7]^[8]
1974년 1월: 제록스 530에 대한 주문이 "고무적"으로 평가됨.^[9]

'''IBM 1130 컴퓨터 시스템'''의 기종 구성은 다음과 같다.

구성 요소	상세 설명
IBM 1131 중앙 처리 장치(CPU)	조작 탁(Operator's Console) 및 자기 디스크 포함

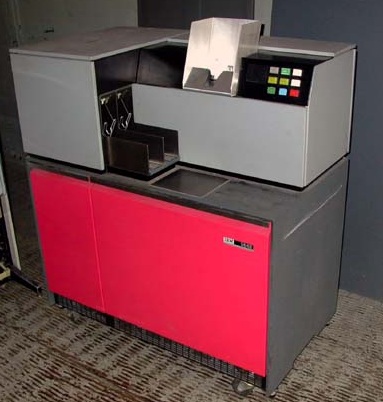

IBM 1442 카드 판독/천공 장치(Card Reader/Punch)
IBM 1132 프린터(Printer)
IBM 1403 프린터(Printer)
IBM 2311 자기 디스크 드라이브(Magnetic Disk Drive)
IBM 2250 그래픽 표시 장치(Graphic Display Unit)	벡터 스캔 방식, 1024×1024 그리드 해상도. 영숫자 그리기 패턴 내장.

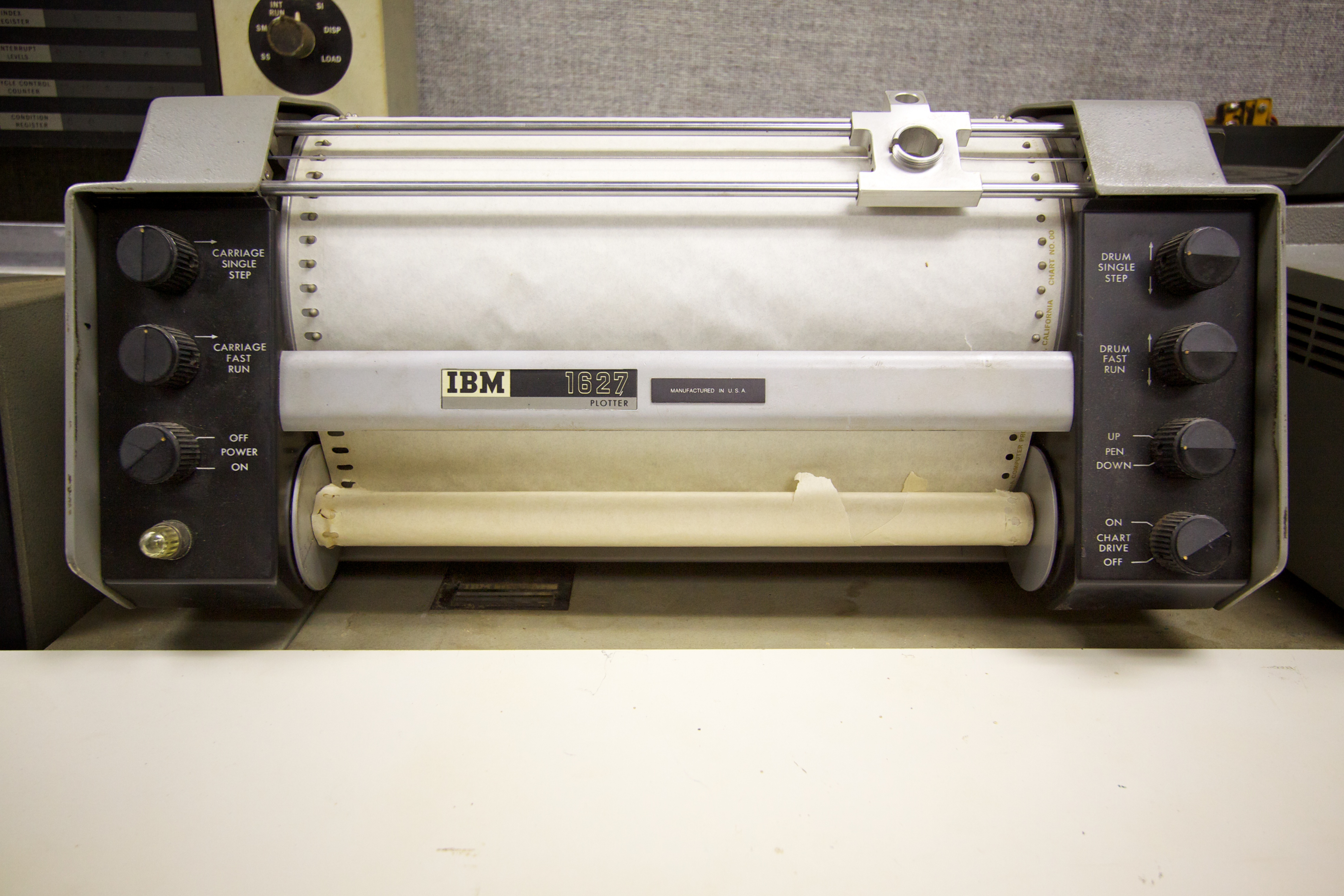

IBM 1627 플로터
IBM 1130 다중 터미널 제어 어댑터(Multiple Terminal Control Adapter)	IBM 2741 키보드 프린터(Keyboard Printer)를 4대까지

IBM 1130 시스템은 컴퓨터 내부적으로 16비트 워드 머신이었다. 프로그래밍 언어는 어셈블리 언어 어셈블러(Assembler)와 고급 언어 FORTRAN이 표준으로 제공되었으며, 사용자가 제작한 FORTH, LISP, GPSS|GPSS^영어 등의 IBM 사용자 단체 SHARE (computing)|SHARE^영어에 등록된 개발 언어, 응용 프로그램을 IBM이 대행 배포했다.

IBM의 중소형 및 대형 과학 계산용 컴퓨터는 다음과 같다.

중소형 상업용 컴퓨터 IBM 1400 시리즈: IBM 1401, IBM 1410, IBM 1440, IBM 1460
대형 과학 계산(상업용)기 IBM 700/7000 시리즈: IBM 701, IBM 702, IBM 704, IBM 709 & IBM 7030, IBM 7070/7072/7074, IBM 7090
중소형 과학 계산・프로세스 제어 컴퓨터: IBM 1620, IBM 1710, '''IBM 1130''', IBM 1800, IBM System/7
범용 IBM System/360 시리즈
List of IBM products|IBM 제품 목록^영어

2. 1. 개발 배경

IBM 1130은 IBM이 1965년에 발표한 과학 계산용 소형 컴퓨터였다. IBM 1620의 후속 기종으로, IBM System/360에 사용된 최신 솔리드 로직 기술(SLT)을 이용했다. 프로세스 제어 기능을 탑재하여 IBM 1800의 기반이 되기도 했다.

2. 2. 출시 및 영향

1965년 2월 11일, IBM은 1130을 공식 발표했다.^[3] 1130은 저렴한 가격, 뛰어난 성능, 사용 편의성 덕분에 출시 직후부터 큰 인기를 끌었다. 특히, 대화형 "오픈 샵" 프로그램 개발 환경을 제공하여 사용자들은 컴퓨터와 직접 상호작용하며 프로그램을 개발하고 실행할 수 있었다. 이는 당시로는 혁신적인 기능이었으며, 컴퓨터 사용 방식을 크게 변화시켰다.

1130은 총 생산량이 약 10,000대로 추정된다.^[3] 가격 대비 성능이 우수했으며, 저렴하고 탈착 가능한 디스크 스토리지를 포함했고, 신뢰할 수 있고 사용하기 쉬운 여러 고급 언어로 작성된 소프트웨어를 제공했다. 디스크 드라이브 포함 시 약 32000USD 또는 41000USD부터 시작하는 저렴한 가격^[2]과 균형 잡힌 기능 세트는 대화형 "오픈 샵" 프로그램 개발을 가능하게 했다.

1130은 많은 사람들에게 컴퓨터와의 첫 직접적인 상호 작용을 제공했다는 점에서 컴퓨터 역사에서 중요한 위치를 차지한다. 특히, 한국의 대학과 연구소에서는 1130을 도입하여 과학기술 연구 및 전산 교육에 활용함으로써, 한국의 과학기술 발전과 IT 인재 양성에 크게 기여했다.

2. 3. 후속 모델

IBM 1800은 1964년 11월에 발표되었으며,^[5] 프로세스 제어 응용 분야를 위한 IBM 1130의 변형 모델이다. IBM 1130은 IBM 1620의 후속 모델이며, IBM 1800은 IBM 1710의 후속 모델이다. 1800은 산업 현장에서 프로세스 제어 및 자동화에 사용되었다.

IBM은 1130과 호환되는 후속 시스템을 생산하지 않았다. IBM System/7은 프로세스 제어 및 실시간 시스템이며, IBM Series/1은 범용 16비트 미니컴퓨터로, 1130과는 서로 다른 컴퓨터 아키텍처를 가지고 있다.

3. 기술적 특징

IBM 1130은 1965년에 출시된 IBM의 소형 과학 계산용 컴퓨터이다. System/360과 동일한 솔리드 로직 기술(SLT)을 사용했으며, PDP-11, 데이터 제너럴 노바와 같은 당시 미니컴퓨터처럼 16비트 워드 머신으로 설계되었다.^[3]

1130의 주요 기술적 특징은 다음과 같다.

주소 공간: 15비트 주소 공간을 사용하여 최대 32,768개의 16비트 워드(65,536바이트) 메모리를 지원한다.^[3]
메모리: 자기 코어 메모리를 사용했으며, 프로세서는 워드 경계에서 직접, 간접 및 인덱스 주소 지정 모드를 지원한다.
프로그래밍 언어: 어셈블리 언어와 포트란이 표준으로 제공되었으며, APL,^[10] BASIC, COBOL,^[11] FORTH, PL/I(SL/1 인터프리터 형태),^[12] RPG^[13] 등 다양한 언어도 사용 가능했다. 프랑스어 ALGOL 컴파일러도 존재했다.
운영 체제: 1967년에 도입된 '디스크 모니터 시스템 버전 2'(DM2)가 가장 널리 사용되었으며, 단일 작업 배치 지향 시스템이었다. 디스크가 없는 시스템을 위한 카드/종이 테이프 프로그래밍 시스템도 지원되었다.
기타 특징: 속도와 공간 절약을 위해 운영 체제와 컴파일러는 어셈블리 언어로 작성되었으며, 코드와 데이터를 혼합하고 자기 수정 코드를 사용하는 등 현대에는 드문 기술을 사용했다.^[3]

1130은 주로 과학 시장을 겨냥했지만, 소규모 조직을 위한 데이터 처리 머신으로도 활용되었다. IBM은 과학 및 엔지니어링 프로그램 외에도 상업용 서브루틴 패키지, 학생 정보 시스템, CPM/PERT 등 다양한 응용 프로그램을 제공했다.

3. 1. 하드웨어

IBM 1130은 System/360과 동일한 솔리드 로직 기술(SLT) 전자 패키징을 사용했다.^[3] SLT는 트랜지스터와 다이오드를 소형 모듈에 집적한 기술로, 신뢰성과 성능 향상에 기여했다. PDP-11, 데이터 제너럴 노바와 같은 당시의 미니컴퓨터처럼 16비트 바이너리 아키텍처를 채택했다. 주소 공간은 15비트로, 최대 32,768개의 16비트 워드(65,536바이트) 메모리를 지원했다.^[3] 자기 코어 메모리를 사용했으며, 프로세서는 워드 경계에서 직접, 간접 및 인덱스 주소 지정 모드를 사용하여 주소를 지정했다.

명령어는 짧은 형식(한 단어)과 긴 형식(두 단어)이 있다. 대부분의 계산, 로드 및 저장 명령어는 하나의 레지스터(일반적으로 ACC)와 메모리 위치를 참조한다. 메모리 위치는 짧은 형식에서는 현재 주소 또는 인덱스 레지스터 중 하나에서 8비트 부호 있는 변위로, 긴 형식에서는 전체 15비트 주소로 식별되며, 이는 인덱싱될 수 있고 간접 지정을 지정할 수 있다. 메모리는 워드 단위로 주소가 지정된다.

1130은 빅 엔디안 형식으로 저장된 단정밀도 및 배정밀도 이진 데이터(16비트 및 32비트)만 기본적으로 지원한다. 표준 및 확장 정밀도 부동 소수점(32비트 및 48비트) 및 십진수 데이터는 서브루틴을 사용하여 지원된다.

조건부 전송은 (a) 누산기의 현재 내용 또는 (b) 이전 연산에 의해 설정된 캐리 및 오버플로 지표를 기반으로 한다. 전송은 건너뛰기(다음 명령어가 짧다고 가정) 또는 분기로 수행할 수 있다. 지정된 테스트 중 하나라도 참이면 건너뛰기가 발생한다. 지정된 테스트가 ''모두'' 거짓이면 분기가 발생한다.



주요 레지스터:

IAR = 명령어 주소 레지스터

ACC = 누산기

EXT = 확장 레지스터

XRx = 인덱스 레지스터: x = 1,2,3

하드웨어 레지스터가 아닌 메모리 워드 1, 2, 3으로 구현됩니다.

조건 테스트:

Z  누산기가 0
누산기가 음수

+  누산기가 양수

E  누산기가 짝수

C  캐리 지표 꺼짐

O  오버플로 지표 꺼짐

1130 명령어 세트 니모닉:

LD   = ACC 로드                   STO  = ACC 저장

LDD  = 이중 로드 (ACC & EXT)    STD  = 이중 저장 (ACC & EXT)

LDX  = 인덱스 로드                 STX  = 인덱스 저장

LDS  = 상태 로드                STS  = 상태 저장

A    = ACC 더하기                   AD   = 이중 더하기

S    = ACC 빼기                   SD   = 이중 빼기

M    = 곱하기                   D    = 나누기

AND  = 부울 AND                OR   = 부울 OR

XOR  = 부울 XOR

SLA  = 왼쪽으로 ACC 시프트             SLT  = 왼쪽으로 ACC & EXT 시프트

SLCA = 왼쪽으로 시프트 및 ACC 계산   SLC  = 왼쪽으로 시프트 및 ACC & EXT 계산

SRA  = 오른쪽으로 ACC 시프트            SRT  = 오른쪽으로 ACC & EXT 시프트

RTE  = 오른쪽으로 ACC & EXT 회전

BSC  = 조건에 따른 분기 또는 건너뛰기(수정자에 따라 다름)

예. BP BNP BN BNN BZ BNZ BC BO BOD

BOSC - 조건에 따라 분기 또는 건너뛰기 (비트 9가 설정된 BSC 대체)

현재 인터럽트 레벨을 종료합니다.

BSI  = 분기 및 IAR 저장

MDX  = 인덱스 수정 및 건너뛰기(부호 변경 또는 0이 되면 IAR을 1 증가)

WAIT = 일시 중지                       NOP  = No Operation (SLA 0의 대체)

XIO  = I/O 실행

1800 추가 명령어 니모닉:

CMP  = ACC 비교                DCM  = 이중 ACC & EXT 비교

동등한 니모닉

디스크 어셈블러는 프로그래머의 의도를 더 명확하게 하기 위해 기존 명령과 동등한 몇 가지 니모닉을 도입했습니다.

SKP - 조건에 따른 건너뛰기, 짧은 BSC와 동일

B   - 무조건 분기, 조건이 지정되지 않은 BSC와 동일

BP  - 누산기 양수 분기, '+' 조건 지정 BSC와 동일

BNP - 누산기 양수가 아님 분기

BN  - 누산기 음수 분기

BNN - 누산기 음수가 아님 분기

BZ  - 누산기 0 분기

BNZ - 누산기 0이 아님 분기

BC  - 캐리 분기

BO  - 오버플로 분기

BOD - 누산기 홀수 분기

MDM - 메모리 수정, 인덱싱되지 않은 긴 형식 MDX와 동일

XCH - 누산기 및 확장 교환, RTE 16과 동일

짧은 명령어 형식(16비트 워드):

1

비트    0...45678......5

OP---FTTDisp----

OP    연산

F     형식 0 = 짧음

TT    태그

Disp  변위

긴 명령어 형식(두 개의 16비트 워드):

1               1

비트    0...456789.....50..............5

OP---FTTIMod----주소---------

OP    연산

F     형식 1 = 롱

TT    태그

I     간접 비트

Mod   수정자

유효 주소 계산(EA):

F = 0            | F = 1, I = 0     | F = 1, I = 1

직접 주소 지정| 직접 주소 지정| 간접 주소 지정
------------------------------------------------------------------

TT = 00 | EA = Displ + IAR | EA = Add         | EA = C/Add

TT = 01 | EA = Displ + XR1 | EA = Add + XR1   | EA = C/Add + XR1

TT = 10 | EA = Displ + XR2 | EA = Add + XR2   | EA = C/Add + XR2

TT = 11 | EA = Displ + XR3 | EA = Add + XR3   | EA = C/Add + XR3
------------------------------------------------------------------

Disp = 변위 필드의 내용

Add = 명령어의 주소 필드 내용

C = Add 또는 Add + XR로 지정된 위치의 내용

IBM 1130 레지스터
¹₅	¹₄	¹₃
누산기
ACC
Q
인덱스 레지스터
style="text-align:center; background:white" colspan="1"\|	IAR
XR1
XR2
XR3
플래그
style="text-align:center; background:white" colspan="14" \|	O	C

;예약된 메모리

코어 메모리의 가장 낮은 주소는 하드웨어 또는 관례에 의해 결정된 용도를 갖는다.

주소	사용
/0000	관례에 따라 명령어 `B *-1`이 포함되어 있으며, 이는 운영자가 모든 콘솔 IAR 표시등이 꺼져 있는 것을 감지하고 Int Req를 누르거나 재부팅하여 작업을 플러시할 때까지 무한정 자체로 분기한다.
/0001	XR1. 인덱스 레지스터의 메모리 주소를 사용하면 `LDX I1 2`와 같은 직접 이동이 가능합니다.
/0002	XR2.
/0003	XR3.
/0008	Level 0(최고 우선순위) 인터럽트— 1442 카드 리더/펀치 "열 준비" 인터럽트의 핸들러 주소.
/0009	Level 1 인터럽트— 1132 프린터 및 동기식 통신 어댑터의 핸들러 주소. 이 인터럽트 및 더 낮은 인터럽트의 핸들러는 어떤 장치가 인터럽트했는지 확인하기 위해 상태 단어를 테스트해야 함.
/000A=10	Level 2 인터럽트— 디스크 저장 장치, 스토리지 액세스 채널의 핸들러 주소.
/000B=11	Level 3 인터럽트— 1627 플로터, 스토리지 액세스 채널의 핸들러 주소.
/000C=12	Level 4 인터럽트— 1134 종이 테이프 리더, 1055 종이 테이프 펀치, 콘솔, 1442 카드 리드 펀치, 2501 카드 리더, 1403 프린터, 1231 광학 마크 리더, 스토리지 액세스 채널 장치의 핸들러 주소.
/000D=13	Level 5(최저 우선순위) 인터럽트— 콘솔 중지 및 인터럽트 스위치, 스토리지 액세스 채널의 핸들러 주소.
/0020=32	1132 프린터의 스캔 필드의 첫 번째 단어(/0020–/0027).
/0026=38	스캔 필드의 마지막 전체 단어.
/0027=39	절반 사용: 120열 = 120비트 = 일곱 개의 16비트 단어에 8비트 추가.
/0038=56	감독자에게 EXIT/모니터로 돌아가기(CALL EXIT)

3. 2. 모델

내부 디스크 없음3.6 μs,
디스크 포함2.2 μs,
디스크 포함5.9 μs
(3.6 μs: 아래 참조),
단일 디스크2.2 μs,
내부 디스크 없음4096 단어모델 1A모델 2Astyle="text-align:center;"|모델 4Astyle="text-align:center;"|8192 단어모델 1B모델 2B모델 3B모델 4B모델 5B16,384 단어모델 1C모델 2C모델 3Cstyle="text-align:center;"|모델 5C32,768 단어모델 1D모델 2D모델 3Dstyle="text-align:center;"|모델 5D

제어 레코드	기능
`//␢* comments`	5~80열의 작업 목록에 인쇄할 주석을 제공한다.
`//␢JOB`	작업의 시작을 식별한다.
`//␢ASM`	어셈블러를 호출한다.
`//␢FOR`	FORTRAN 컴파일러를 호출한다.
`//␢PAUS`	콘솔 시작 키를 누를 때까지 시스템을 중지한다.
`//␢TYP`	제어 레코드 입력 및 출력을 위해 프린터에서 콘솔로 전환한다.
`//␢TEND`	`//␢TYP`의 효과를 취소한다.
`//␢DUP`	디스크 유틸리티 프로그램을 호출한다.
`//␢XEQ`	메인라인 프로그램에 제어를 읽고 전송한다.

제어 레코드	설명
`*LOCAL`	오버레이로 로드될 하위 프로그램 목록을 제공하며, 메인 프로그램에 포함되지 않는다.
`*NOCAL`	메인 프로그램에 연결될 하위 프로그램 목록을 제공하며, 호출되지 않더라도 연결된다. 일반적으로 운영자가 콘솔에서 수동으로 분기할 수 있는 디버그 루틴 또는 인터럽트 서비스 루틴이다.
`*FILES`	FORTRAN `DEFINE FILE` 문 또는 어셈블러 `FILE` 문에서 "파일 식별 번호"를 디스크의 명명된 파일에 연결한다.

명령어	기능

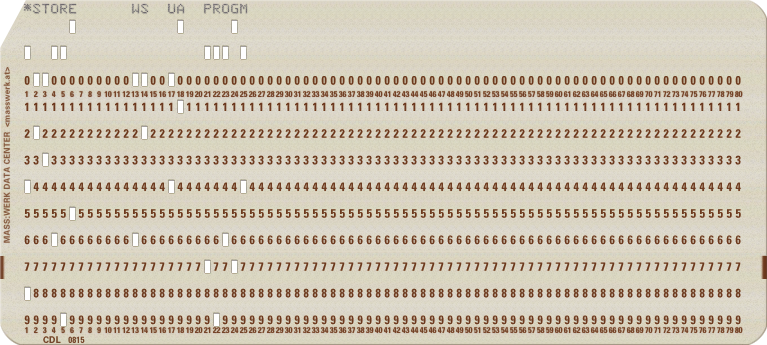

*STORE	디스크 시스템 형식으로 프로그램 저장 (재배치 가능한 오브젝트)
*STORECI	코어 이미지 형식으로 프로그램 저장 (완전 연결 및 재배치)
*STOREDATA	데이터 파일을 디스크에 저장
*STOREDATACI	덤프된 코어 이미지 프로그램 재로드
*STOREMOD	디스크 파일 교체 또는 생성
*DUMP	디스크에서 데이터 파일 덤프
*DUMPDATA	디스크에서 임의의 섹터 덤프
*DUMPLET	디스크 위치 등가 테이블(LET) 출력, 고정 영역이 있는 경우 고정 위치 등가 테이블(FLET) 출력
*DELETE	프로그램 또는 데이터 파일 삭제

인물	설명
브라이언 유틀리(Brian Utley)	IBM 1130의 프로젝트 매니저로, 제품의 개발 및 출시를 담당.
그레이디 부치(Grady Booch)	저명한 소프트웨어 디자이너.
가이 스틸(Guy Steele)	LISP의 대가. 고등학교 시절 IBM 1130용 LISP 인터프리터를 작성.^[41]^[42]
찰스 H. 무어(Charles H. Moore)	FORTH 개발.
댄 브릭린(Dan Bricklin)	VisiCalc 프로그램 제작자.
찰스 골드파브(Charles Goldfarb)	SGML의 아버지.
앨런 케이(Alan Kay)	1969년 박사 학위 논문을 위해 초기 GUI 작업에 IBM 1130을 사용.^[47]
