1. 개요
생키 다이어그램은 흐름의 양을 시각적으로 나타내는 다이어그램으로, 1898년 매튜 헨리 피니어스 리알 생키의 이름을 따서 명명되었다. 에너지 변환, 물질 흐름 등을 나타내기 위해 과학 및 엔지니어링 분야에서 널리 사용되며, 제품의 전과정 평가에도 활용된다. 가장 유명한 예시로는 샤를 조제프 미나르의 나폴레옹 러시아 원정 지도가 있다. 미국 에너지 정보청(EIA), 로렌스 리버모어 국립 연구소, 유럽 연합 통계청(Eurostat), 국제 에너지 기구(IEA) 등 다양한 기관에서 에너지 흐름을 시각화하는 데 사용된다.
더 읽어볼만한 페이지
- 다이어그램 - 회로도
회로도는 전기 또는 전자 회로의 구성 요소와 연결을 기호와 선으로 나타낸 도식적 표현으로, 표준화된 기호와 규칙을 따르며 전자 제품 설계 및 교육에 필수적인 도구이지만 표기법 통일은 아직 완벽하지 않다. - 다이어그램 - 헤르츠스프룽-러셀 도표
헤르츠스프룽-러셀 도표(HR도표)는 항성의 광도와 표면 온도 관계를 나타내는 그래프로, 항성의 분류, 진화 단계, 물리적 특성을 이해하는 데 필수적인 도구이며, 주계열성, 거성, 초거성 등 다양한 항성의 종류와 분포를 보여주며 항성물리학 발전에 기여한다.
| 생키 다이어그램 | |
|---|---|
| 개요 | |
 | |
| 종류 | 흐름도 |
| 개발자 | 마튜 생키 |
| 상세 정보 | |
| 목적 | 특정 시스템 내에서의 흐름을 시각적으로 표현 |
| 특징 | 흐름의 양을 선의 두께로 표현 에너지, 물질, 비용 등의 흐름 분석에 유용 |
| 활용 분야 | 에너지 흐름 분석 물질 흐름 분석 비용 흐름 분석 제조 공정 분석 웹사이트 트래픽 분석 |
| 장점 | |
| 직관성 | 복잡한 흐름을 한눈에 파악하기 용이 |
| 분석 용이성 | 흐름의 병목 지점이나 손실 부분을 쉽게 식별 가능 |
| 시각적 효과 | 데이터의 중요성을 강조하고 이해도를 높임 |
| 단점 | |
| 복잡성 | 흐름이 너무 복잡하면 다이어그램이 복잡해져 이해하기 어려울 수 있음 |
| 데이터 의존성 | 정확한 데이터가 없으면 다이어그램의 신뢰성이 떨어짐 |
| 주관성 | 다이어그램 작성자의 의도에 따라 해석이 달라질 수 있음 |
| 참고 자료 | |
| 관련 링크 | 생키 다이어그램이란 무엇인가? SankeyMATIC |
2. 역사
생키 다이어그램은 1898년 증기 기관의 에너지 변환 효율을 시각화한 아일랜드 출신 엔지니어 매튜 헨리 피니어스 리알 생키(Matthew Henry Phineas Riall Sankey)의 이름을 따서 명명되었다.[3] 초기 흑백 차트는 한 가지 유형의 흐름(예: 증기)만 표시했지만, 이후 다양한 유형의 흐름에 색상을 사용하여 추가 변수를 표현할 수 있게 되었다.
시간이 지나면서 생키 다이어그램은 열 평형, 에너지 흐름, 물질 흐름 등을 나타내는 과학 및 엔지니어링 분야의 표준 모델로 자리 잡았으며, 1990년대 이후에는 제품의 전과정 평가에도 활용되고 있다.[4]
2. 1. 샤를 조제프 미나르와 초기 활용

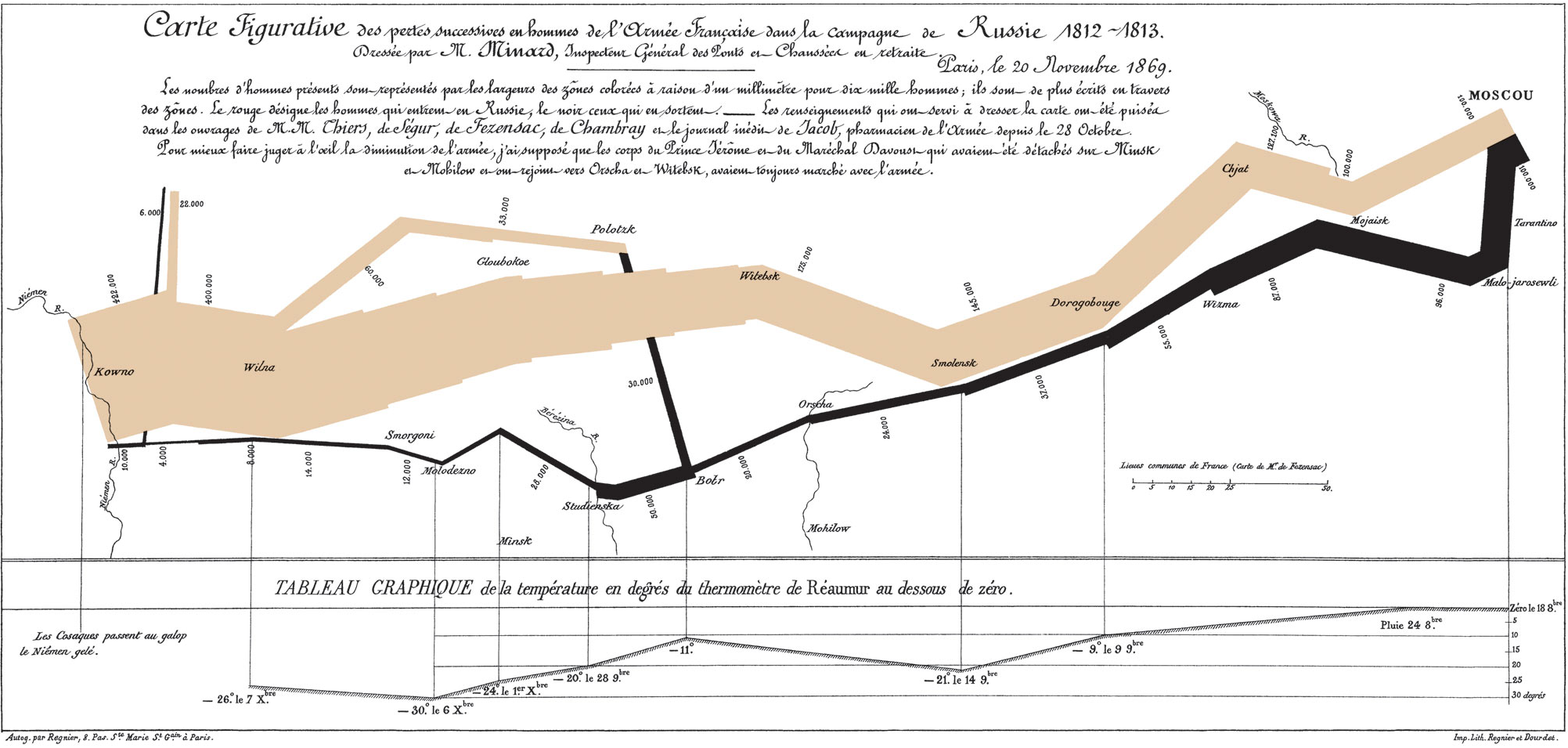

샤를 미나르가 제작한 나폴레옹의 1812년 러시아 원정 지도는 가장 유명한 생키 다이어그램 중 하나로 꼽힌다.[5] 이 지도는 생키 다이어그램을 지리적 지도 위에 겹쳐 놓은 흐름 지도 형태이다. 1869년에 제작되어 1898년 생키의 첫 다이어그램보다 앞선다. 미나르는 이미 1844년부터 상품 및 인구 수송 흐름을 시각화하는 데 이러한 형태의 다이어그램을 활용해 왔다.[6]
2. 2. 과학 분야에서의 활용
생키 다이어그램은 물리학을 비롯한 과학 분야에서 자주 사용된다. 특히 에너지 투입, 유용한 출력, 낭비되는 출력을 나타내는 데 사용된다.
3. 주요 활용 사례
3. 1. 미국 에너지 정보청 (EIA)
미국 에너지 정보청(EIA)은 매년 ''연간 에너지 검토''[7]에서 다양한 형태의 에너지 생산 및 소비를 보여주는 수많은 생키 다이어그램을 제작한다.3. 2. 로렌스 리버모어 국립 연구소
미국 에너지부 산하 로렌스 리버모어 국립 연구소는 미국 에너지 흐름과 탄소 흐름을 포함한 생키 다이어그램 사이트를 운영하고 있다.[8]3. 3. 유럽 연합 통계청 (Eurostat)
유럽 연합 통계청(Eurostat)은 에너지 데이터를 흐름 다이어그램으로 시각화하는 대화형 생키 웹 도구를 개발했다.[9] 이 도구를 사용하면 국가, 연도, 연료, 세부 수준 등 다양한 옵션을 통해 다이어그램을 만들고 사용자 정의를 할 수 있다.3. 4. 국제 에너지 기구 (IEA)
국제 에너지 기구(IEA)는 전 세계 에너지 흐름을 자세히 보여주는 대화형 생키 웹 애플리케이션을 개발했다.[10] 사용자는 특정 국가, 1973년까지의 특정 시점을 선택하고 생키 다이어그램 내의 다양한 흐름 배열을 수정할 수 있다.참조
