소켓 AM3+
개요
AMD AM3+ CPU 소켓 상단 닫힘
AMD AM3+ CPU 소켓 상단 닫힘
형태PGA
종류PGA-ZIF
핀 수942 (소켓)
938 (소켓 AM3 CPU)
940 (불도저 기반 CPU)
프로토콜하이퍼트랜스포트 3.1
FSB (전면 버스)200 MHz 시스템 클럭
하이퍼트랜스포트 최대 3.2 GHz
이전AM3
이후AM4
프로세서페넘 II
애슬론 II
FX
Opteron 3000 시리즈
출시일2011년 중반

2. 기술 사양

AM3+ 소켓은 AM3 소켓에 비해 여러 디자인 변경 사항을 포함한다. 핀 수는 942개로, AM3 소켓 레이아웃보다 1개 더 많다.[11] 핀 소켓 직경은 0.51mm로 AM3 소켓의 0.45mm보다 크다. CPU에서 전원 컨트롤러까지의 시리얼 링크 속도는 3400kHz로, AM3 소켓의 400kHz보다 훨씬 빠르다. 최대 전류 지원은 145A로, AM3 소켓의 110A보다 증가하여 향상된 전원 조절 및 전력 품질 사양을 제공한다. 또한 재설계된 CPU 쿨러 고정 장치는 CPU 냉각을 위한 공기 흐름을 개선하면서도 이전 버전과의 하위 호환성을 유지한다.[12]

일부 제조업체는 BIOS 업그레이드를 통해 일부 AM3 마더보드에 AM3+ 지원을 제공하려고 시도했다.[13] 그러나 AM3 CPU는 AM3 소켓에 없는 추가 핀을 가지고 있어 기계적으로 호환되지 않는다.

2. 1. 주요 변경 사항

AM3+ 소켓은 이전 버전인 AM3 소켓에 비해 다음과 같은 주요 변경 사항이 있다.[3][4][7]

항목AM3 소켓AM3+ 소켓
핀 수942개941개 (레이아웃 상 1개 증가)
핀 소켓 직경0.45mm0.51mm
직렬 링크 속도400kHz3400kHz
최대 전류 지원110A145A
CPU 쿨러 고정 장치기존 디자인재설계 (공기 흐름 개선, 이전 버전 쿨러와 하위 호환성 유지)



또한, AM3 및 이전 소켓과의 구분을 쉽게 하기 위해 AM3+에서는 검은색 소켓("AM3b")이 채택되었다.

2. 2. AM3과의 호환성 문제

AM3+ CPU는 AM3 소켓과 기계적으로 호환되지 않는데, AM3+ CPU에는 AM3 소켓이 수용할 수 없는 추가 핀이 있기 때문이다. 또 다른 문제는 CPU에서 온도를 읽기 위해 측파대 온도 센서 인터페이스를 사용하는 것이다. 따라서 일부 CPU PWM 팬 헤더는 최대 속도로만 작동할 수 있다. 또한 빠른 VCORE 전환에 대한 지원 부족으로 인해 특정 절전 기능이 작동하지 않을 수 있다.[14]

3. 방열판

방열판을 메인보드에 고정하기 위한 4개의 구멍은 AMD의 소켓 AM2, 소켓 AM2+, 소켓 AM3, 소켓 AM3+, 소켓 FM2에서 가로 48mm, 세로 96mm인 직사각형으로 배치되어 있다. 따라서 냉각 솔루션은 서로 바꿔 사용할 수 있다.

4. 호환성

AM3+ 소켓은 이전 소켓과의 호환성을 고려하여 설계되었다.

AM3+는 AM3 소켓에 비해 몇 가지 변경 사항이 있다. 핀 수는 942개로 AM3보다 1개 더 많고, 핀 소켓 직경은 0.51mm로 더 크다.[3] CPU와 전원 컨트롤러 간 시리얼 링크 속도는 3400kHz로 향상되었고, 최대 지원 전류는 145A로 증가했다.[4] CPU 쿨러 고정 장치는 호환성을 유지하면서 공기 흐름을 개선하도록 재설계되었다.[4]

일부 제조사는 BIOS 업그레이드를 통해 일부 AM3 마더보드에서 AM3+ CPU를 지원하기도 했다.[5] 그러나 AM3+ CPU는 AM3 소켓과 기계적으로 호환되지 않으며, 온도 센서 인터페이스 문제, VCORE 스위칭 지원 부족 등으로 인해 일부 기능이 제한될 수 있다.[6]

AM3+ CPU는 DDR3 메모리 컨트롤러를 사용하므로, DDR2 메모리를 사용하는 AM2+ 또는 AM2 시스템에서는 작동하지 않는다.

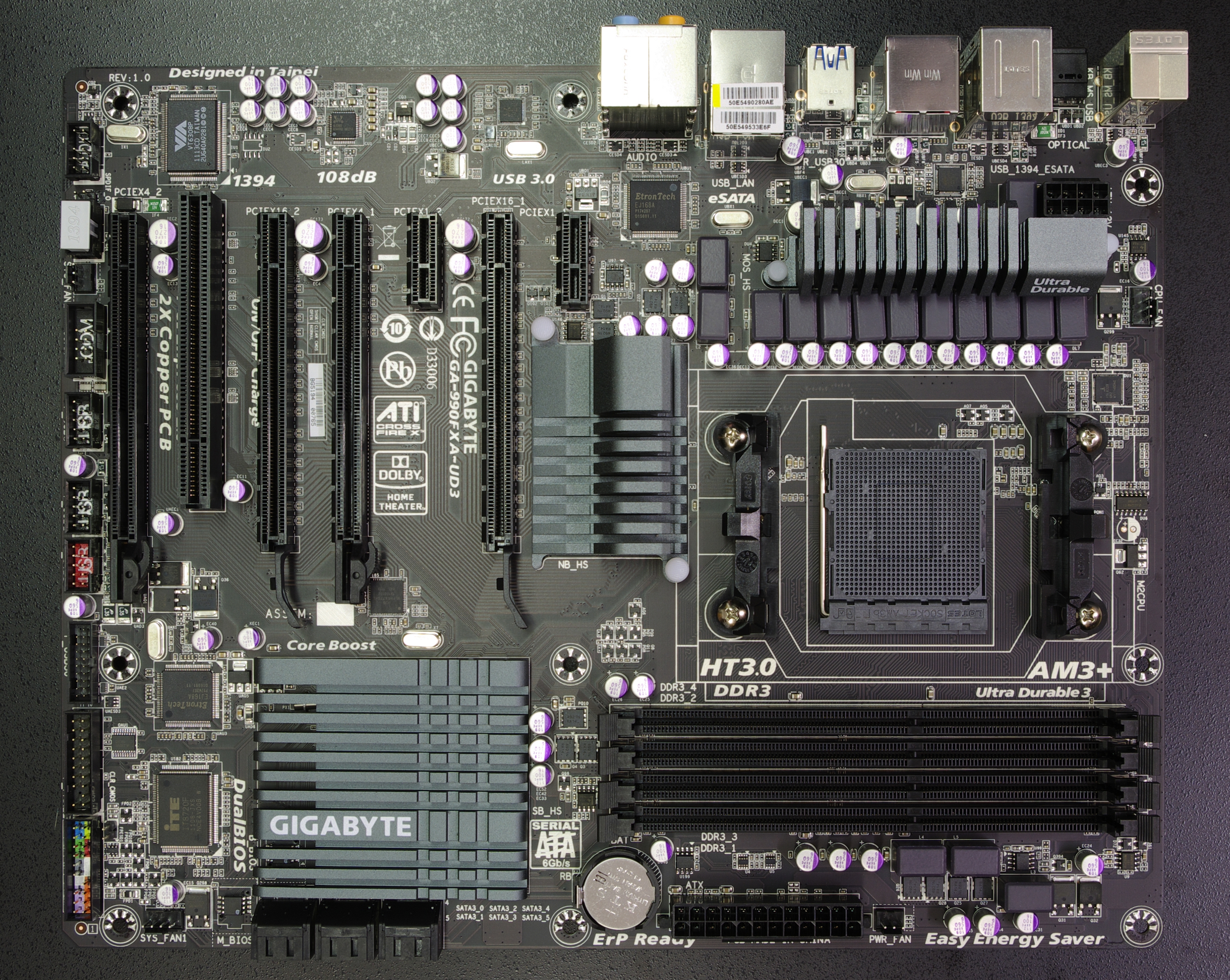

소켓 AM3+ 마더보드

4. 1. AM3 프로세서와의 호환성

AM3 프로세서는 AM3+ 소켓의 접점이 942개로 AM3 소켓의 941개보다 1개 더 많지만, CPU 측 핀 수는 938개로 동일하기 때문에 AM3+ 마더보드에서 동작한다.[11] 또한, 각 마더보드 제조사는 BIOS 업데이트를 통해 일부 AM3+ 프로세서를 AM3 마더보드에서 동작시키는 것을 가능하게 했다. 하지만 일부 기능이 제한될 수 있다.[13]

AM3+ 프로세서가 AM3 소켓 기반 메인보드에서 동작할 때 발생할 수 있는 문제점은 다음과 같다.

  • AM3+ CPU에는 AM3 소켓이 수용할 수 없는 추가 핀이 있어 기계적으로 호환되지 않는다.
  • CPU 온도를 읽는 방식의 차이로 인해, 일부 CPU PWM 팬 헤더가 최대 속도로만 작동할 수 있다.
  • 빠른 VCORE 전환 지원 부족으로 인해 특정 절전 기능이 작동하지 않을 수 있다.[14]


또한, AM3 CPU의 DDR3 메모리 컨트롤러는 AM2, AM2+ 및 AM3 보드에서 일반적으로 사용되는 DDR2 메모리와 호환되지 않기 때문에, AM3+, AM2 또는 AM2 CPU용으로 설계된 많은 시스템에서 AM3+ CPU가 제대로 작동하지 않을 수 있다.

간단하게 정리하면 다음과 같다.

  • AM3 프로세서는 AM3+ 마더보드에서 동작한다.
  • AM3+ 프로세서는 AM3 마더보드에서 조건부로 동작한다 (제조사의 지원 여부 및 BIOS 업데이트 필요).[13]
  • AM3+ 프로세서는 AM2+ 및 AM2 마더보드에서 동작하지 않는다.
  • AM2+ 및 AM2 프로세서는 AM3+ 마더보드에서 동작하지 않는다.

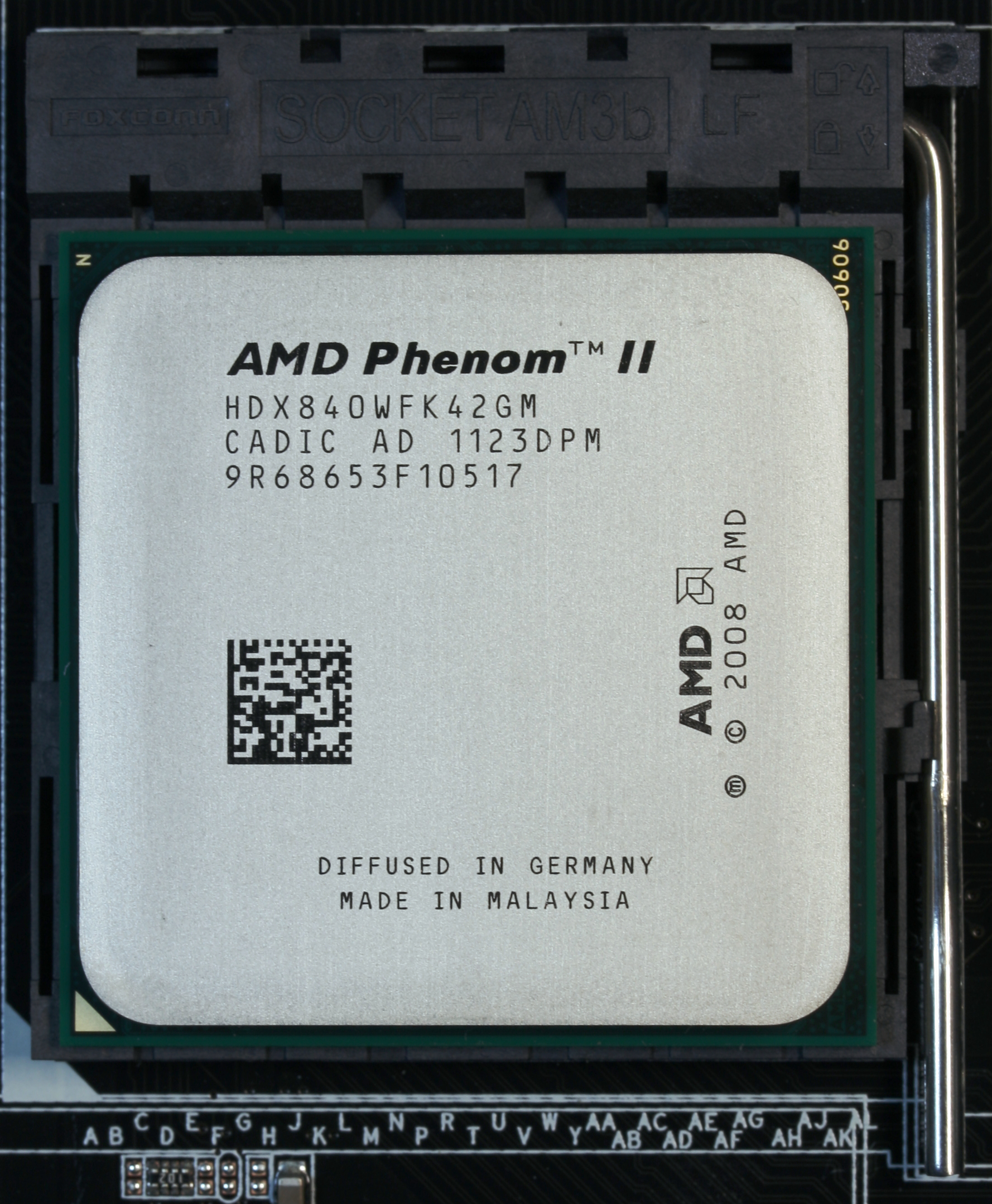

소켓 AM3 CPU (Phenom II X4 840)는 소켓 AM3+ 마더보드

4. 2. AM2+/AM2 프로세서와의 호환성

AM3+ CPU의 DDR3 메모리 컨트롤러는 AM2 및 AM2+ 보드에서 일반적으로 사용되는 DDR2 메모리와 호환되지 않기 때문에, AM3+ CPU는 AM2+ 또는 AM2 CPU용으로 설계된 많은 시스템에서 제대로 작동할 수 없었다.

소켓 AM3에서 소켓 접점이 1개 증가하여 942개 접점이 되었지만, CPU 측 핀 수는 938개로 변경되지 않아, 기존 AM3 대응 Phenom II 및 Athlon II 등은 AM3+ 대응 마더보드에서도 동작한다. 각 마더보드 제조사는 일부 기능이 제한되지만 BIOS 업데이트를 통해 일부 AM3+ 대응 CPU를 AM3 대응 마더보드에서 동작시키는 것을 가능하게 했다. 한편, DDR2 SDRAM 지원이 삭제되었기 때문에 AM2+ 이전의 DDR2 계열 시스템에서는 AM3+ 대응 CPU가 동작하지 않으며, 그 반대도 마찬가지이다.[3]

AM3+ 프로세서와 AM2+/AM2 프로세서의 호환성을 정리하면 다음과 같다.

  • AM3 프로세서는 AM3+ 마더보드에서 동작한다.
  • AM3+ 프로세서는 AM3 마더보드에서 '''조건부'''로 동작한다(대응 상황 확인 필요).
  • AM3+ 프로세서는 AM2+ 및 AM2 마더보드에서 동작하지 않는다.
  • AM2+ 및 AM2 프로세서는 AM3+ 마더보드에서 동작하지 않는다.

4. 3. 예외적인 경우

AM3 프로세서는 AM3+ 마더보드에서 동작한다. AM3+ 프로세서는 AM3 마더보드에서 BIOS 업데이트 등 조건부로 동작한다(대응 상황 확인 필요). AM3+ 프로세서는 AM2+ 및 AM2 마더보드에서 동작하지 않는다. AM2+ 및 AM2 프로세서는 AM3+ 마더보드에서 동작하지 않는다.[8]

일부 특수한 마더보드는 AM2 칩셋과 DDR2/DDR3 메모리 슬롯을 모두 가지고, CPU 소켓 부품만 검은색 AM3b 소켓(AM3+)을 사용하는 경우가 있다. 이러한 마더보드는 하이퍼트랜스포트 클럭 주파수가 1GHz로 AM2와 동일하며, 소켓이 AM3b더라도 AM3+ 마더보드라고 할 수 없다. 이 마더보드는 AM2부터 AM3+까지 모든 CPU를 지원하지만, AM2 이외의 프로세서를 장착하면 하이퍼트랜스포트의 느린 속도로 인해 성능 병목 현상이 발생하여 원래 속도로 동작하지 않는다. 또한 사용하는 CPU가 지원하는 메모리만 사용할 수 있다. 예를 들어 AM2 및 AM2+ 프로세서로 DDR3 SDRAM을 사용하거나, AM3+ 프로세서로 DDR2 SDRAM을 사용할 수 없다.[8]

5. Socket AM3로부터의 변경점 (일본어판 내용)

AM3+ 소켓 사양은 이전 AM3 소켓에 비해 몇 가지 주목할 만한 설계 변경 사항을 포함하고 있다. 주요 변경사항은 다음과 같다:


  • 핀 수 증가: AM3+는 942핀으로 AM3 소켓보다 1개 더 많다.[3]
  • 핀 소켓 직경 확대: AM3+ 소켓은 AM3 소켓의 0.45mm보다 큰 0.51mm이다.[3]
  • 더 빠른 시리얼 링크: CPU와 전원 컨트롤러 간 시리얼 링크 속도가 400kHz에서 3400kHz로 향상되었다.[3]
  • 향상된 전력 조절: 최대 지원 전류가 110A에서 145A로 증가했다.[3]
  • CPU 쿨러 고정 장치 재설계: 공기 흐름을 개선하고 쿨러 하위 호환성을 유지한다.[4]


일부 제조업체는 BIOS 업그레이드를 통해 일부 AM3 마더보드에 AM3+ 지원을 제공하려 했다.[5] 그러나 AM3+ CPU는 추가 핀 때문에 AM3 소켓과 기계적으로 호환되지 않는다. 또한, 온도 센서 인터페이스 문제로 CPU PWM 팬 헤더가 최대 속도로만 작동할 수 있으며, 빠른 VCORE 스위칭 미지원으로 특정 절전 기능이 작동하지 않을 수 있다.[6]

5. 1. 메모리 지원 변경

AM3+ CPU는 AM2 및 AM2+ 보드에서 일반적으로 사용되는 DDR2 SDRAM을 지원하지 않고, DDR3 SDRAM만 지원한다. 따라서 AM3+ CPU는 AM2+ 또는 AM2 CPU용으로 설계된 시스템에서 제대로 작동하지 않을 수 있다. AM3+ 마더보드와 CPU 모두 DDR3 SDRAM만 지원하도록 변경되었다.[7]

5. 2. 전력 효율 향상

AM3+ 소켓은 전력 효율 향상을 위해 다음과 같은 개선이 이루어졌다.[7]

  • VID 신호 (CPU 전압 제어 신호) 클럭: 400kHz에서 3.4MHz로 고속화
  • 전류 용량: 110A에서 145A로 증대
  • 핀 구멍 직경 확대


AM3 및 이전 소켓과의 구분을 쉽게 하기 위해 AM3+에서는 검은색 소켓("AM3b")이 채용되었다.

5. 3. 소켓 색상

AM3 및 이전 소켓과의 구분을 쉽게 하기 위해, AM3+는 검은색 소켓(AM3b)을 채용했다.[7]
