암페어 저울
1. 개요
암페어 저울은 전류의 세기를 측정하는 데 사용되는 장치이다. 저울은 분동의 위치를 읽어 대략적인 값을 얻거나, 분동이 미끄러지는 선반의 눈금을 사용하여 더 정확한 측정을 할 수 있다. 주어진 무게로 평형을 이룰 때 저울을 통과하는 전류는 무게의 제곱근에 비례하며, 평형 상태에서의 전류 세기는 사용된 무게와 0 위치에서의 변위의 제곱근의 곱에 비례한다. 각 저울은 특정 범위의 전류를 측정하도록 설계되어 있으며, 센티암페어, 데시암페어, 암페어 저울 등이 있다.
이미지 준비중입니다.
이미지 준비중입니다.
| 종류 | Rosa-Dorsey 유형 암페어 저울 전류 저울 |
|---|
| 용도 | 암페어의 정의를 구현하는 데 사용됨. |
|---|---|
| 원리 | 두 전선 사이의 자기력을 측정하여 전류를 결정. |
| 측정 | 전류가 흐르는 두 개의 전선 코일 사이의 힘을 측정. 한 코일에서 생성된 자기장이 다른 코일에 힘을 가함. 이 힘은 코일에 흐르는 전류의 곱에 비례. 힘을 측정하고 코일의 정확한 기하학적 구조를 알면 암페어 단위로 전류를 계산 가능. |
| 역사 | 원래 전류의 SI 단위인 암페어를 정의하는 데 사용됨. 2019년 SI 재정의로 인해 현재는 정의를 구현하는 데 사용됨. |
| 중요성 | 전류 표준을 매우 정확하게 측정할 수 있음. |
| 참고 | 전류 저울 또는 전류 균형이라고도 함. |
-
전기 -
전기장
전기장은 공간의 각 지점에서 단위 전하가 받는 힘으로 정의되는 벡터장으로, 전하 또는 시간에 따라 변하는 자기장에 의해 발생하며, 전기력선으로 표현되고 맥스웰 방정식으로 기술되는 전자기장의 한 요소이다. -
전기 -
전압
전압은 두 지점 사이의 전위차로서 단위 전하당 에너지 차이를 나타내며, 정전기학에서는 단위 전하를 이동시키는 데 필요한 일, 회로 이론에서는 노드 간 전위차로 정의되고, 직류 및 교류 전압으로 구분되며, 다양한 방식으로 발생하여 여러 분야에 응용된다. -
계측기 -
라이다
라이다는 레이저를 사용하여 물체의 거리와 3차원 형상 정보를 측정하는 기술로, 코라이더 시스템에서 유래되어 자율주행차, 지형 측량, 대기 관측 등 다양한 분야에서 활용되며, 레이저 빔을 발사하고 반사된 빛의 비행시간을 측정하여 거리를 계산하는 원리를 사용한다. -
계측기 -
점도계
점도계는 유체의 점도를 측정하는 장치로, 오스트왈트 점도계, 낙하구 점도계, U자관 점도계 등 다양한 종류가 있으며 측정 대상 유체의 종류와 특성에 따라 적절한 점도계를 선택하여 사용하는 것이 중요하다.
2. 용법

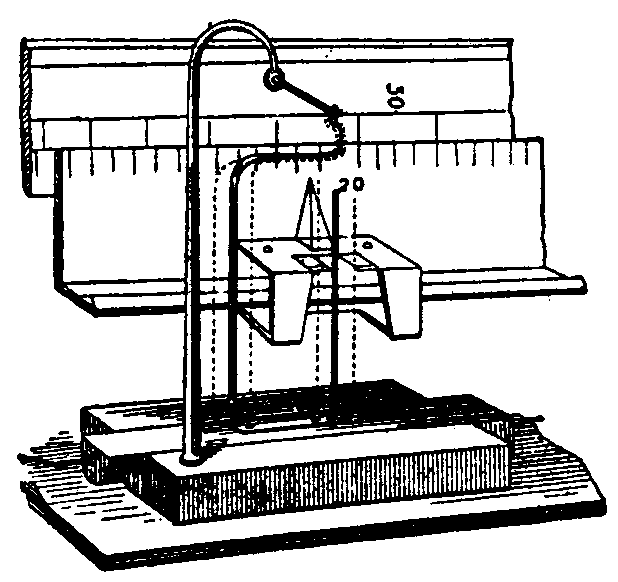

저울 위에 있는 분동의 위치를 판독하여 대략적인 판독값을 얻거나 다음과 같이 더 정확한 판독값을 얻을 수 있다. 즉, 분동이 미끄러지는 선반의 상부 측면은 같은 간격으로 구분되고, 분동은 셀프 위에서의 위치를 정확하게 결정할 수 있도록 날카로운 금속 혀가 제공된다. 주어진 무게로 평형을 이룰 때 저울을 통과하는 전류는 이 무게로 인해 쌍의 제곱근에 비례하므로 평형을 이룰 때 전류의 세기는 사용된 무게와 이 무게의 0 위치에서의 변위의 제곱근의 곱에 비례한다는 결론이 나온다. 각 기구에는 한 쌍의 분동과 제곱근 표가 수반되므로 슬라이딩 추의 위치에 해당하는 숫자의 제곱근과 각 분동에 대해 확인된 상수의 곱은 한 번에 전류의 암페어 값을 제공한다. 이러한 각 저울은 특정 판독 범위를 다루도록 만들어졌다. 따라서 센티암페어 저울은 1~100센티암페어, 데시암페어 저울은 1~100데시암페어, 암페어 저울은 1~100암페어 등이다.
대략적인 측정값은 저울의 무게 위치를 읽어서 얻을 수 있으며, 다음과 같은 방법으로 보다 정확한 측정값을 얻을 수 있습니다. 무게가 미끄러지는 선반의 윗면은 동일한 간격으로 눈금이 매겨져 있으며, 무게는 선반에서의 위치를 정확하게 결정할 수 있도록 날카로운 금속 혀를 갖추고 있습니다. 주어진 무게로 평형 상태가 되었을 때 저울을 통과하는 전류는 이 무게로 인한 모멘트의 제곱근에 비례하므로, 평형 상태가 되었을 때의 전류 세기는 사용된 무게의 제곱근과 이 무게가 0 위치에서 벗어난 변위의 곱에 비례합니다. 각 기기에는 한 쌍의 무게와 제곱근표가 함께 제공되므로, 슬라이딩 무게 위치에 해당하는 숫자의 제곱근과 각 무게에 대해 확인된 상수 값의 곱은 즉시 전류의 값을 암페어로 제공합니다. 각 저울은 특정 범위의 측정값을 커버하도록 만들어집니다. 예를 들어, 센티암페어 저울은 1~100센티암페어, 데시암페어 저울은 1~100데시암페어, 암페어 저울은 1~100암페어 등의 범위를 가집니다.
2.1. 측정 원리
저울 위에 있는 분동의 위치를 판독하여 대략적인 측정값을 얻을 수 있다. 분동이 미끄러지는 선반의 상부 측면은 같은 간격으로 구분되고, 분동은 셀프 위에서의 위치를 정확하게 결정할 수 있도록 날카로운 금속 혀가 제공된다. 주어진 무게로 평형을 이룰 때 저울을 통과하는 전류는 이 무게로 인해 쌍의 제곱근에 비례한다. 따라서 평형을 이룰 때 전류의 세기는 사용된 무게와 이 무게의 0 위치에서의 변위의 제곱근의 곱에 비례한다는 결론이 나온다. 각 기구에는 한 쌍의 분동과 제곱근 표가 수반되므로 슬라이딩 추의 위치에 해당하는 숫자의 제곱근과 각 분동에 대해 확인된 상수의 곱은 한 번에 전류의 암페어 값을 제공한다. 이러한 각 저울은 특정 판독 범위를 다루도록 만들어졌다. 따라서 센티암페어 저울은 1~100센티암페어, 데시암페어 저울은 1~100데시암페어, 암페어 저울은 1~100암페어 등이다.
2.2. 눈금 판독
분동이 미끄러지는 선반의 상부 측면 눈금을 판독하여 대략적인 측정값을 얻을 수 있다. 분동에는 날카로운 금속 혀가 부착되어 있어, 이를 통해 선반 위에서의 정확한 위치를 파악하여 더 정밀한 측정값을 얻을 수 있다. 주어진 무게로 평형을 이룰 때 저울을 통과하는 전류는 이 무게로 인해 발생하는 모멘트의 제곱근에 비례한다. 따라서 평형 상태에서의 전류 세기는 사용된 무게의 제곱근과 이 무게가 0 위치에서 벗어난 변위의 제곱근을 곱한 값에 비례한다.
각 기기에는 한 쌍의 분동과 제곱근표가 제공되므로, 슬라이딩 추 위치에 해당하는 숫자의 제곱근과 각 분동에 대해 확인된 상수를 곱하면 전류의 암페어 값을 즉시 얻을 수 있다. 각 저울은 특정 판독 범위를 다루도록 제작되었다. 예를 들어, 센티암페어 저울은 1~100센티암페어, 데시암페어 저울은 1~100데시암페어, 암페어 저울은 1~100암페어 등의 범위를 가진다.
2.3. 측정 범위
2.4. 제곱근표
저울 위에 있는 분동의 위치를 판독하여 대략적인 판독값을 얻거나, 분동이 미끄러지는 선반의 상부 측면의 같은 간격의 구분과 날카로운 금속 혀를 이용하여 더 정확한 판독값을 얻을 수 있다. 주어진 무게로 평형을 이룰 때 저울을 통과하는 전류는 이 무게로 인해 쌍의 제곱근에 비례한다. 따라서 평형을 이룰 때 전류의 세기는 사용된 무게와 이 무게의 0 위치에서의 변위의 제곱근의 곱에 비례한다. 각 기구에는 한 쌍의 분동과 제곱근표가 수반되므로, 슬라이딩 추의 위치에 해당하는 숫자의 제곱근과 각 분동에 대해 확인된 상수의 곱은 한 번에 전류의 암페어 값을 제공한다. 이러한 각 저울은 특정 판독 범위를 다루도록 만들어졌다. 센티암페어 저울은 1~100센티암페어, 데시암페어 저울은 1~100데시암페어, 암페어 저울은 1~100암페어 등이다.
