1. 개요

예측 자리올림수 장치는 가산기의 성능을 향상시키기 위해 사용되는 기술로, 특히 4비트, 16비트, 64비트 가산기에서 활용된다. 이 기술은 자리올림수 생성 및 전달 신호를 계산하여 각 비트의 자리올림수를 예측하며, 4비트 자리올림수 예측 가산기(CLA)를 결합하여 16비트 가산기를 구성하고, 이러한 16비트 가산기 여러 개를 조합하여 64비트 가산기를 만들 수 있다. 64비트 가산기와 같이 비트 수가 큰 경우, 자리올림수 예측을 2단계로 수행하여 성능을 더욱 향상시킬 수 있다.

더 읽어볼만한 페이지

디지털 전자공학 - 트랜지스터-트랜지스터 논리
트랜지스터-트랜지스터 논리(TTL)는 1961년 제임스 L. 부이에 의해 발명된 바이폴라 접합 트랜지스터 기반의 디지털 회로 기술로, 텍사스 인스트루먼츠의 7400 시리즈를 통해 널리 사용되었으며, 저렴한 비용으로 디지털 기술 발전에 기여했다.
디지털 전자공학 - 플립플롭
플립플롭은 1비트 이상의 정보를 저장하는 디지털 논리 회로로, 에클스-조던 트리거 회로에서 기원하여 SR, D, T, JK 등 다양한 유형으로 구현되며, 컴퓨터 기억 장치의 기본 구성 요소로 사용되지만 타이밍 요소에 민감하게 설계해야 한다.
컴퓨터 산술 - IEEE 754
IEEE 754는 부동소수점 숫자를 표현하고 처리하기 위한 국제 표준으로, 다양한 형식과 연산, 반올림 규칙, 예외 처리 등을 정의한다.
컴퓨터 산술 - 1의 보수
1의 보수는 이진수에서 양수는 일반적인 이진수로, 음수는 양수의 각 비트를 반전시켜 표현하며, 덧셈 시 자리올림수가 발생하면 결과값에 더해야 하고, 0을 중복 표현하는 단점으로 현대에는 2의 보수가 주로 사용된다.

예측 자리올림수 장치

2. 4비트 자리올림수 예측 가산기

각 비트의 입력 신호로부터 자리올림수 생성(generate)과 자리올림수 전달(propagate) 신호를 계산한다. 생성 신호와 전달 신호를 이용하여 각 비트의 자리올림수를 계산하는 논리식을 설명한다.

2. 1. 동작 원리

각 비트의 입력 신호로부터 자리올림수 생성(generate)과 자리올림수 전달(propagate) 신호를 계산한다. 생성 신호와 전달 신호를 이용하여 각 비트의 자리올림수를 계산하는 논리식을 설명한다.

3. 16비트 자리올림수 예측 가산기

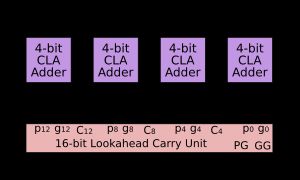

4개의 4비트 CLA를 결합하여 16비트 가산기를 만들 수 있지만, LCU 형태의 추가적인 논리가 필요하다.^[1] LCU는 4개의 CLA 각각으로부터 그룹 전파( $P_G$ )와 그룹 생성( $G_G$ )을 받는다.^[1] 각 CLA 가산기에 대해 다음 식이 성립한다:^[1]

: $P_G = P_0 \cdot P_1 \cdot P_2 \cdot P_3$

: $G_G = G_3 + G_2 \cdot P_3 + G_1 \cdot P_2 \cdot P_3 + G_0 \cdot P_1 \cdot P_2 \cdot P_3$

그런 다음 LCU는 각 CLA에 대한 자리올림수 입력을 생성한다.

$P_i$ 가 i^번째 CLA에서 $P_G$ 이고, $G_i$ 가 $G_G$ 라고 가정하면, 출력 자리올림수 비트는 다음과 같다.

: $C_{4} = G_0 + P_0 \cdot C_0$

: $C_{8} = G_4 + P_{4} \cdot C_{4}$

: $C_{12} = G_8 + P_{8} \cdot C_{8}$

: $C_{16} = G_{12} + P_{12} \cdot C_{12}$

$C_{4}$ 를 $C_{8}$ 에, $C_{8}$ 을 $C_{12}$ 에, $C_{12}$ 를 $C_{16}$ 에 대입하면 확장된 방정식은 다음과 같다.

: $C_{4} = G_0 + P_0 \cdot C_0$

: $C_{8} = G_4 + G_0 \cdot P_4 + C_0 \cdot P_0 \cdot P_4$

: $C_{12} = G_8 + G_4 \cdot P_8 + G_0 \cdot P_4 \cdot P_8 + C_0 \cdot P_0 \cdot P_4 \cdot P_8$

: $C_{16} = G_{12} + G_8 \cdot P_{12} + G_4 \cdot P_8 \cdot P_{12} + G_0 \cdot P_4 \cdot P_8 \cdot P_{12} + C_0 \cdot P_0 \cdot P_4 \cdot P_8 \cdot P_{12}$

$C_{4}$ 는 두 번째 CLA에 대한 자리올림수 입력에 해당하고, $C_{8}$ 는 세 번째 CLA에 해당하며, $C_{12}$ 는 네 번째 CLA에 해당하고, $C_{16}$ 는 오버플로 자리올림수 비트에 해당한다.

또한 LCU는 자체 전파 및 생성을 계산할 수 있다.

: $P_{LCU} = P_0 \cdot P_4 \cdot P_8 \cdot P_{12}$

: $G_{LCU} = G_{12} + G_8 \cdot P_{12} + G_4 \cdot P_8 \cdot P_{12} + G_0 \cdot P_4 \cdot P_8 \cdot P_{12}$

: $C_{16} = G_{LCU} + C_0 \cdot P_{LCU}$

3. 1. 자리올림수 예측 장치 (LCU)

4개의 4비트 CLA를 결합하여 16비트 가산기를 만들 수 있지만, 추가적인 논리가 필요하다. 이 추가 논리가 자리올림수 예측 장치(Lookahead Carry Unit, LCU)이다.^[1] LCU는 각 4개의 CLA로부터 그룹 전파(

P_G

)와 그룹 생성(

G_G

) 신호를 받아 각 CLA에 대한 자리올림수 입력을 생성한다.^[1]

4비트 CLA 가산기에서

P_i

는

PG

이고

G_i

는

GG

라고 가정하면, 출력 자리올림 비트는 다음과 같이 표현된다.

:

C_{4} = G_0 + P_0 \cdot C_0

:

C_{8} = G_1 + P_1 \cdot C_{4}

:

C_{12} = G_2 + P_2 \cdot C_{8}

:

C_{16} = G_3 + P_3 \cdot C_{12}

위 식에서

C_{4}

는 두 번째 CLA의 입력 자리올림수에,

C_{8}

는 세 번째 CLA에,

C_{12}

는 네 번째 CLA에 대응되며,

C_{16}

는 범람하는 자리올림 비트이다.

C_{4}

를

C_{8}

에,

C_{8}

을

C_{12}

에,

C_{12}

를

C_{16}

에 대입하여 확장하면 다음과 같다.

:

C_{4} = G_0 + P_0 \cdot C_0

:

C_{8} = G_1 + G_0 \cdot P_1 + C_0 \cdot P_0 \cdot P_1

:

C_{12} = G_2 + G_1 \cdot P_2 + G_0 \cdot P_1 \cdot P_2 + C_0 \cdot P_0 \cdot P_1 \cdot P_2

:

C_{16} = G_3 + G_2 \cdot P_3 + G_1 \cdot P_2 \cdot P_3 + G_0 \cdot P_1 \cdot P_2 \cdot P_3 + C_0 \cdot P_0 \cdot P_1 \cdot P_2 \cdot P_3

LCU는 자체적인 전파(

P_{LCU}

) 및 생성(

G_{LCU}

)을 계산할 수 있다.

:

P_{LCU} = P_0 \cdot P_1 \cdot P_2 \cdot P_3

:

G_{LCU} = G_3 + G_2 \cdot P_3 + G_1 \cdot P_3 \cdot P_2 + G_0 \cdot P_3 \cdot P_2 \cdot P_1

4. 64비트 자리올림수 예측 가산기

4개의 자리올림수 예측 가산기(CLA)와 한 개의 예측 자리올림수 장치(LCU)를 조합하여 16비트 가산기를 만들고, 이러한 장치 4개를 다시 조합하여 64비트 가산기를 구성한다.

이때, 각 LCU에서 전파( $P_{LCU}$ )와 생성( $G_{LCU}$ ) 신호를 받아들이는 추가적인 (두 번째 레벨) LCU가 필요하다. 두 번째 레벨 LCU에서 생성된 4개의 자리올림수 출력은 첫 번째 레벨 LCU에 공급된다.

4. 1. 2단계 자리올림수 예측

64비트 가산기와 같이 비트 수가 매우 큰 경우, 자리올림수 예측을 2단계로 수행하여 성능을 더욱 향상시킬 수 있다. 4개의 자리올림수 예측 가산기(CLA)와 한 개의 예측 자리올림수 장치(LCU)를 조합하여 16비트 가산기를 만들고, 이러한 장치 4개를 다시 조합하여 64비트 가산기를 구성한다.

이때, 각 LCU에서 전파(

P_{LCU}

)와 생성(

G_{LCU}

) 신호를 받아들이는 추가적인 (두 번째 레벨) LCU가 필요하다. 두 번째 레벨 LCU에서 생성된 4개의 자리올림수 출력은 첫 번째 레벨 LCU에 공급된다.

5. 응용 분야

6. 참고 도서

랜디 캐이츠 (1994년), 동시 동작하는 논리 설계. 밴저민/구밍 출판사, 249-256.
