와이어 스트리퍼는 전선의 피복을 벗기는 데 사용되는 도구이다. 작동 방식, 용도, 형태에 따라 다양한 종류가 있으며, 일반적인 수동식, 자동식, 레이저 방식 등이 있다. 수동식은 칼날로 피복을 잘라 제거하는 방식이며, 자동식은 스프링의 힘 등으로 절단과 제거가 자동으로 이루어진다. 레이저 와이어 스트리퍼는 레이저를 사용하여 절연체를 제거하며, CNC 라우터와 유사한 방식으로 작동한다. 이 외에도 케이블, VA선, 동축 케이블, 광섬유, LAN 케이블, 캡타이어 케이블 등 특정 용도에 특화된 와이어 스트리퍼가 존재한다. 와이어 스트리퍼는 피복 절단, 피복 제거, 연속 조작 등 다양한 기능을 제공하며, 베셀, 마블, 크니펙스 등 다양한 제조사에서 생산된다. 최초의 복합 자동 와이어 스트리퍼는 1915년에 특허를 받았으며, 이후 여러 차례 개선을 거쳐 현재의 형태를 갖추게 되었다.

더 읽어볼만한 페이지

  • 철사 - 유자철선
    유자철선은 날카로운 가시가 있는 철선으로, 출입 통제 및 경계용으로 사용되며, 1865년 프랑스에서 발명된 후 1874년 미국에서 개량되어 서부 개척 시대에 중요한 역할을 했으나, 안전 및 윤리적 문제도 제기된다.
  • 철사 - 윤형 철조망
    윤형 철조망은 1차 세계 대전 중 참호전에서 신속한 설치를 위해 개발된 가시 철사의 일종으로, 적의 진격을 늦추는 데 사용되며, 고강도 강철 와이어, 삼중 구조, 면도날 와이어 등 다양한 형태로 활용된다.
  • 공구 - 드릴 비트
    드릴 비트는 다양한 재료에 구멍을 뚫는 데 사용되는 공구로, 재료와 용도에 따라 다양한 종류가 있으며, 형상, 재료, 코팅, 법적 규제 등의 특징을 갖는다.
  • 공구 - 아이스 픽
    아이스 픽은 19세기 얼음 블록 절단 도구로 시작되었으나 냉장고 보급으로 사용이 줄었고, 현재는 바텐더의 얼음 조각 도구, 야외 활동 시 얼음 보관 용도로 쓰이며, 용이한 입수성과 위험성으로 범죄 도구나 과거 뇌절제술 도구로도 사용되었다.
  • 미국의 발명품 - 텔레비전
    텔레비전은 움직이는 영상과 소리를 전기 신호로 변환하여 전송하고 수신 측에서 다시 영상과 소리로 바꾸는 기술을 이용한 매체로, 닙코프 원판을 이용한 초기 기계식 방식에서 음극선관 발명을 통해 전자식으로 발전하여 디지털 기술과 다양한 디스플레이 기술 발전을 거쳐 현재에 이르렀으며 사회, 문화, 경제적으로 큰 영향을 미치지만 건강 문제 및 부정적 콘텐츠 노출 등의 부작용도 존재한다.
  • 미국의 발명품 - 태양 전지
    태양전지는 빛 에너지를 전기 에너지로 변환하는 장치로, 기술 발전을 거듭하여 발전 효율이 크게 향상되었고 다양한 분야에 응용되고 있으며, 고집광 태양전지와 페로브스카이트 태양전지 등의 새로운 기술 개발과 투자가 지속적으로 요구되는 지속 가능한 에너지원이다.
와이어 스트리퍼
일반 정보
용도전선 피복 제거
종류수동 공구
상세 정보
관련 도구플라이어

2. 종류

와이어 스트리퍼는 작동 방식, 용도, 형태에 따라 다양하게 분류된다.


  • '''작동 방식에 따른 분류'''
  • '''수동식''': 가위나 전선 절단기와 유사하며, 모든 크기의 전선에 사용 가능하다. 하지만, 노치 크기에 맞는 전선에만 사용할 수 있는 유형도 있다.
  • -
  • -
  • '''자동식''': 한 번의 조작으로 피복 절단과 제거를 동시에 수행하며, 초보자도 쉽게 사용할 수 있다. 하지만 커터가 짧아 사용 가능한 전선 크기가 제한적이다.
  • -
  • -
  • -
  • '''레이저식''': 레이저를 사용하여 절연체를 태워 없애는 방식으로, 도체를 손상시키지 않아 매우 가는 게이지의 와이어에 주로 사용된다.[1]

  • '''용도에 따른 분류'''
  • '''일반 전선용''': 전선의 피복을 벗기는 데 사용된다.
  • '''케이블용''': 굵은 케이블의 피복 제거에 사용되며, 케이블 스트리퍼라고도 불린다. 도구를 케이블에 직각 방향으로 끼워 장착하고, 도구를 원주 방향으로 회전시킨 후, 그대로 케이블과 동축 방향으로 도구를 움직임으로써, 본체에서 나온 칼날의 방향이 자동적으로 90도 회전하여 피복의 축 방향 절단이 가능하다.

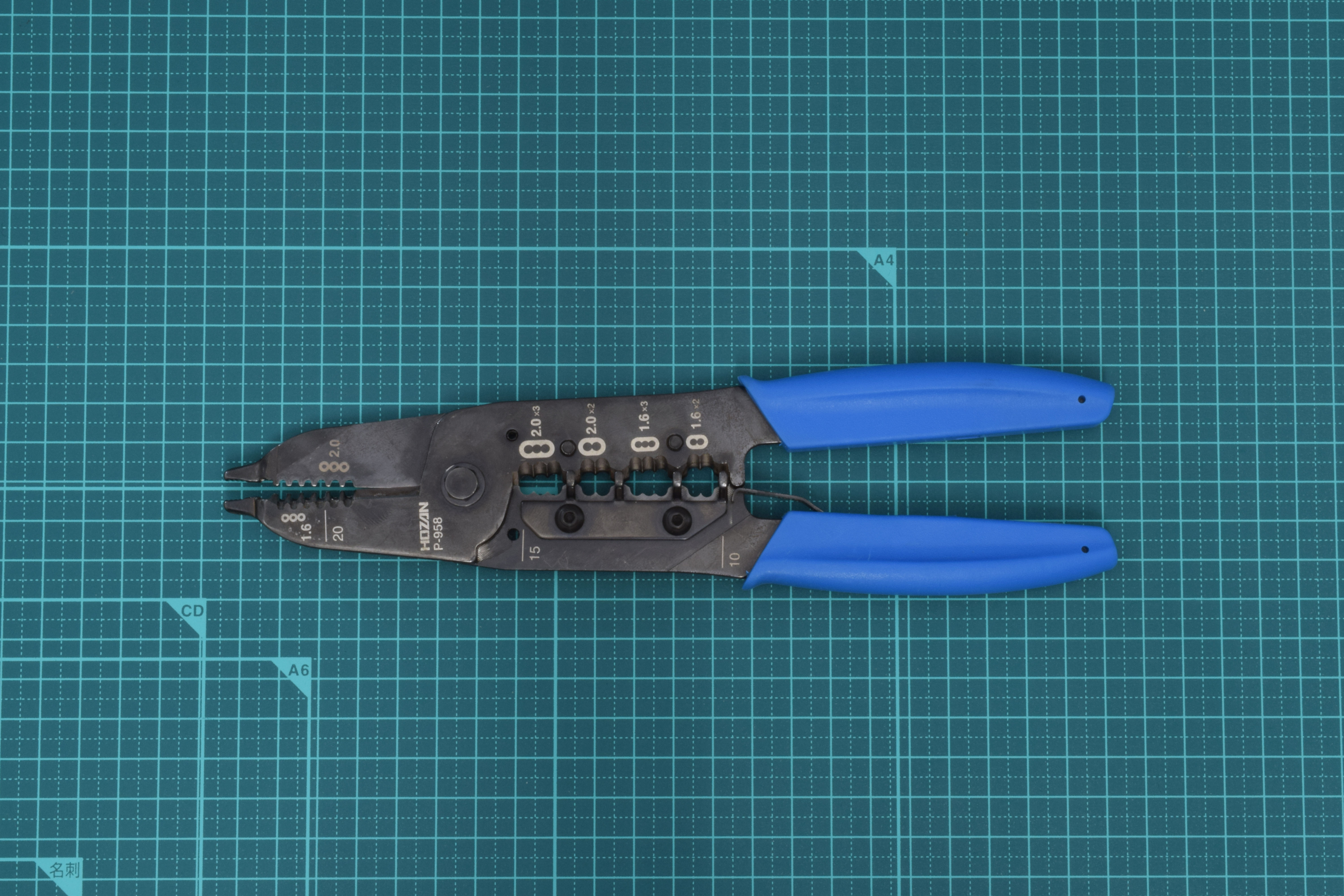

수동형 와이어 스트리퍼

  • -
  • '''VA선용''': VA선(F케이블)의 시스와 절연체를 벗겨내기 위한 전용 도구이다.
  • '''동축 케이블용''': 동축 케이블을 도구에 끼워 넣고, 도구를 케이블 외주를 회전시키면 피복이 벗겨진다.
  • -
  • '''광섬유용''': 광섬유의 단면에서 미리 지정한 길이의 피복을 벗길 수 있다.
  • -
  • '''LAN 케이블용''': 도구에 LAN 케이블을 끼워 넣고, 도구를 회전시키면 피복이 벗겨진다.
  • '''캡타이어 케이블용''': 캡타이어 케이블의 스트립 전용, 원주에 케이블을 컷팅한 후, 세로 또는 스파이럴 모양으로 칼집을 낸다.
  • '''기타''': 굵은 시스 벗기개, 마이크로 케이블 스트리퍼, 오토매틱 와이어 스트리퍼, 압착 (전공) 펜치 등이 있다.
  • -
  • -
  • -

2. 1. 작동 방식에 따른 분류

와이어 스트리퍼는 작동 방식에 따라 수동식, 자동식, 레이저식 등으로 분류할 수 있다.

  • '''수동식:''' 가위나 전선 절단기와 유사한 형태로, 마주보는 날 사이에 전선을 넣고 절연체를 제거한다. 중앙 노치를 이용해 절연체를 쉽게 절단할 수 있으며, 회전시켜 절연체를 벗겨낸다. 모든 크기의 전선에 사용 가능하지만, 노치 크기에 맞는 전선에만 사용할 수 있는 유형도 있다.
  • '''자동식:''' 1915년 스튜어트 G. 우드가 처음 특허를 냈으며,[1] 이후 여러 차례 개선을 거쳐 현재의 형태를 갖추게 되었다.[2] 한 번의 조작으로 피복 절단과 제거를 동시에 수행하며, 초보자도 쉽게 사용할 수 있다. 그러나 커터가 짧아 사용 가능한 전선 크기가 제한적이며, 절단 블레이드 개방의 정확성에 따라 피복을 벗길 수 있는 가장 작은 도체가 결정된다. 일부 모델은 그립 장력을 조정할 수 있다.
  • '''레이저식:''' 레이저를 사용하여 절연체를 태워 없애는 방식으로, CNC 라우터와 유사한 컴퓨터 제어 기계이다. 도체를 손상시키지 않아 매우 가는 게이지의 와이어에 주로 사용된다.[1]

2. 1. 1. 수동식

미국식 수동 압착/와이어 스트리퍼는 가위나 전선 절단기와 매우 유사한 마주보는 날의 쌍으로 이루어져 있다. 중앙의 노치는 전선을 절단하지 않고 절연체를 쉽게 절단할 수 있도록 해준다. 이 유형의 와이어 스트리퍼는 절연체 주위에 절단을 하기 위해 압력을 가하면서 절연체 주위를 회전시켜 사용한다. 절연체는 전선에 부착되어 있지 않으므로 끝에서 쉽게 벗겨진다. 이 유형의 와이어 스트리퍼는 모든 크기의 전선에 사용할 수 있다. 다른 유형의 수동 와이어 스트리퍼는 앞서 언급한 단순한 디자인과 매우 유사하지만, 크기가 다른 여러 개의 노치가 있다는 점이 다릅니다. 이를 통해 사용자는 노치 크기를 전선 크기에 맞출 수 있으므로 비틀 필요가 없지만, 노치 중 하나와 대략 일치하는 전선 크기에만 사용할 수 있다. 장치를 고정하면 나머지 전선을 단순히 잡아당겨서 절연체만 남길 수 있다.

유럽식 와이어 스트리퍼는 나사로 조절하는 그립이 있는 노치 핀치처럼 보인다.

2. 1. 2. 자동식

복합 자동 와이어 스트리퍼는 1915년 뉴욕 브루클린의 스튜어트 G. 우드(Stuart G. Wood)에 의해 처음 특허를 받았다.[1] 이 디자인은 네덜란드의 헤르만 게르하르트 얀 부그드(Herman Gerhard Jan Voogd)에 의해 개선되어, 어색한 4바 메커니즘을 제거하고 현재까지 유지되는 일반적인 형태를 갖추게 되었다.[2] 1943년에는 일리노이주 로크빌의 우드가 보강재, 교체 가능한 블레이드 및 블레이드 스톱을 추가했다.[3] 1943년 설계에는 새로 벗겨낸 와이어가 휴지 위치로 돌아갈 때 부서지는 것을 방지하기 위해 벗겨낸 후 반쪽이 열리는 것을 차단하는 장치도 장착되었다. 두 번째 작동으로 메커니즘이 해제되어 휴지 위치로 돌아갔다. 이 작업은 우드에 의해 더욱 개선되었으며,[4] 1959년 일리노이주 데칼브의 유진 D. 힌덴부르크(Eugene D. Hindenburg)에 의해 최종 개선되었다.[5] 1959년의 개선을 통해 메커니즘의 다른 부분이 정지 위치로 돌아가기 전에 스트리핑 블레이드가 열리면서 클램핑 조가 작업 순서를 되돌리고 핸들이 완전히 풀릴 때까지 닫힌 상태를 유지하도록 작업 순서가 바뀌었다.

복합 자동 와이어 스트리퍼는 한 번의 조작으로 피복 절단과 제거를 동시에 수행한다. 먼저 한쪽의 와이어를 잡고, 다른 쪽에서는 도체 주변의 절연체를 절단하는 모양의 블레이드를 닫는다. 그 후 메커니즘의 양쪽이 분리되어 절단된 절연체 튜브를 도체 끝에서 밀어낸다. 이 장치를 사용하면 초보자라도 대부분의 전선을 매우 빠르게 벗길 수 있다.

복합 자동 와이어 스트리퍼의 커터는 턱이 비틀리기 때문에 짧아야 한다. 모든 와이어 스트리퍼는 절단 조 노치가 수용할 수 있는 와이어 크기로 제한된다. 복합 자동 와이어 스트리퍼의 짧은 커터는 대부분의 다른 유형의 와이어 스트리퍼보다 더 적은 수의 노치와 더 작은 범위의 와이어 크기로 제한된다. 절단 블레이드 개방의 정확성에 따라 안정적으로 피복을 벗길 수 있는 가장 작은 도체가 결정된다. 커터 개구부가 너무 작으면 도체에 충돌하여 와이어가 견딜 수 있는 것보다 과도한 마찰과 더 많은 장력을 유발한다. 커터 구멍이 너무 크면 절단되지 않은 단열재의 남은 고리를 찢는 데 필요한 장력이 와이어가 견딜 수 있는 것보다 클 수 있다.

일부 모델에는 그립 조의 조임력을 조정하기 위해 그립 장력을 조정할 수 있는 기능이 있다. 원칙적으로 모든 크기의 와이어에 적용 가능하지만, 널리 사용되는 복합 자동 와이어 스트리퍼에는 8 AWG 이하 또는 26 AWG 이하의 다양한 크기의 도체를 수용할 수 있지만 전체 범위는 수용할 수 없는 절단기가 있다.

2. 1. 3. 레이저 와이어 스트리퍼

레이저 와이어 스트리퍼는 레이저를 사용하여 와이어의 절연체를 태워 없애는 방식으로, CNC 라우터와 매우 유사한 컴퓨터 제어 방식의 기계이다. 레이저 와이어 스트리핑 기계는 도체를 손상시키지 않기 때문에 매우 가는 게이지의 와이어에 주로 사용된다.[1] 일반적인 CO2 레이저 와이어 스트립 기계는 모든 크기의 와이어에서 절연체를 제거할 수 있어야 한다.[1]

2. 2. 용도에 따른 분류

와이어 스트리퍼는 용도에 따라 다음과 같이 분류할 수 있다.

  • 일반 전선용: 전선의 피복을 벗기는 데 사용된다.
  • 케이블용: 굵은 케이블의 피복 제거에 사용되며, 케이블 스트리퍼라고도 불린다.
  • VA선용: VA선(F 케이블)의 시스와 절연체를 벗겨내는 데 특화된 도구이다.
  • 동축 케이블용: 동축 케이블의 피복 제거에 사용된다.
  • 광섬유용: 광섬유의 피복을 제거하는 데 사용되며, 매우 정밀한 작업이 요구된다.
  • LAN 케이블용: LAN 케이블의 외피 제거에 사용된다.
  • 캡타이어 케이블용: 캡타이어 케이블의 피복을 벗기는 데 사용된다.

2. 2. 1. 일반 전선용

2. 2. 2. 케이블용

굵은 케이블의 피복 제거에 사용되며, 케이블 스트리퍼라고도 불린다. 케이블에 직각으로 장착하여 회전시킨 후 축 방향으로 이동시켜 피복을 제거한다.

2. 2. 3. VA선용

VA선(F 케이블)의 시스와 절연체를 벗겨내는 데 특화된 도구이다.

2. 2. 4. 동축 케이블용

동축 케이블의 피복 제거에 사용되며, 케이블을 도구에 끼워 회전시켜 피복을 벗겨낸다.

2. 2. 5. 광섬유용

광섬유용 와이어 스트리퍼는 광섬유의 피복을 제거하는 데 사용되며, 매우 정밀한 작업이 요구된다.

2. 2. 6. LAN 케이블용

LAN 케이블의 외피 제거에 사용되며, 도구를 케이블에 끼워 회전시키는 방식으로 작동한다.

2. 2. 7. 캡타이어 케이블용

2. 2. 8. 기타

3. 기능

와이어 스트리퍼는 크게 다음과 같은 기능으로 분류할 수 있다.


  • 피복을 자르는 기능만 있으며, 피복 제거는 손으로 도구 또는 전선을 잡아당겨 제거하는 유형.
  • 피복을 자르는 동시에 피복이 벗겨지는 유형.
  • 피복을 자른 후, 연속으로 피복을 벗겨내는 조작이 가능한 유형.

4. 주요 제조사

구분제조사
국내베셀(VESSEL), 마블(MARVEL), 제프콤(제품 브랜드 덴산 DENSAN), 로브텍스(LOBTEX), 호잔(HOZAN), 하나조노 공구(VICTOR), 마르토 하세가와 공작소(KEIBA), 마츠사카 철공소(MCC), 스에카게 툴(S.E.K. Pro Auto)
국외크니펙스(KNIPEX), 아이데알(IDEAL), 그린리(GREENLEE), 렌슈타이그(Rennsteig), PRO'S KIT, 와이드뮬러(Weidmuller), 맥 툴(Mac Tools), 피닉스 컨택트(PHOENIX CONTACT), 조나드 인더스트리즈(OK Industries)


5. 역사

복합 자동 전선 스트리퍼는 1915년 뉴욕 브루클린의 스튜어트 G. 우드에 의해 처음 특허를 받았다.[1] 이 디자인은 네덜란드의 헤르만 게르하르트 얀 보그드에 의해 개선되어, 어색한 4바 메커니즘을 제거하고 현재까지 유지되는 일반적인 개요를 갖게 되었다.[2] 1943년에는 일리노이주 록빌에 거주하는 우드가 보강재, 교체 가능한 칼날, 칼날 정지 장치를 추가했다.[3]

1943년 디자인은 또한 스트리핑 후 반쪽이 열린 상태로 고정되어 새로 벗겨진 전선이 원래 위치로 돌아갈 때 압착되는 것을 방지하도록 설계되었다. 두 번째 작동은 메커니즘을 해제하여 원래 위치로 돌아가게 했다. 이 동작은 우드에 의해 더욱 개선되었고,[4] 1959년 일리노이주 디칼브의 유진 D. 힌덴버그에 의해 개선되었다.[5] 1959년의 동작 개선은 작동 순서를 변경하여, 클램핑 턱이 작동 순서를 되돌리고 핸들이 완전히 해제될 때까지 닫힌 상태를 유지하는 동안, 스트리핑 칼날이 메커니즘의 다른 부분이 원래 위치로 돌아가기 전에 열리도록 했다.

참조

[1] 웹사이트 US patent 1,151,319 https://docs.google.[...]
[2] 웹사이트 US Patent 2,179,581 https://docs.google.[...]
[3] 웹사이트 US Patent 2,313,793 https://docs.google.[...]
[4] 웹사이트 US Patent 2,659,254 https://docs.google.[...]
[5] 웹사이트 US Patent 2,889,728 https://docs.google.[...]
[6] 웹사이트 Why Lasers are the Best Alternative to Conventional Methods https://www.laserwir[...] 2022-09-02
