익스텐션 튜브
1. 개요
익스텐션 튜브는 렌즈와 이미지 평면 사이의 거리를 늘려 렌즈의 초점 거리를 짧게 만들어 접사 촬영을 가능하게 하는 부품이다. 광학적 요소 없이 렌즈를 연장하여 초점 거리를 줄이고 배율을 높이지만, 빛 손실과 얕은 피사계 심도를 유발한다. 전기 접점 유무에 따라 자동 초점 및 조리개 제어 기능이 달라지며, 렌즈 어댑터와 유사한 효과를 낼 수 있다. 텔레컨버터나 접사 렌즈와는 달리 광학 요소를 포함하지 않으며, 링 세트의 나사산을 활용하여 다른 용도로 사용되기도 한다.
-
렌즈 액세서리 -
초접사
초접사는 곤충 등 작은 피사체를 극도로 확대하여 촬영하는 사진 기법으로, 얕은 심도를 극복하기 위해 조리개를 조이고 스태킹 기법을 활용하며, 한국에서는 이상헌 작가의 사진집 《로봇 아닙니다 곤충입니다》가 대표적이다.
2. 구조

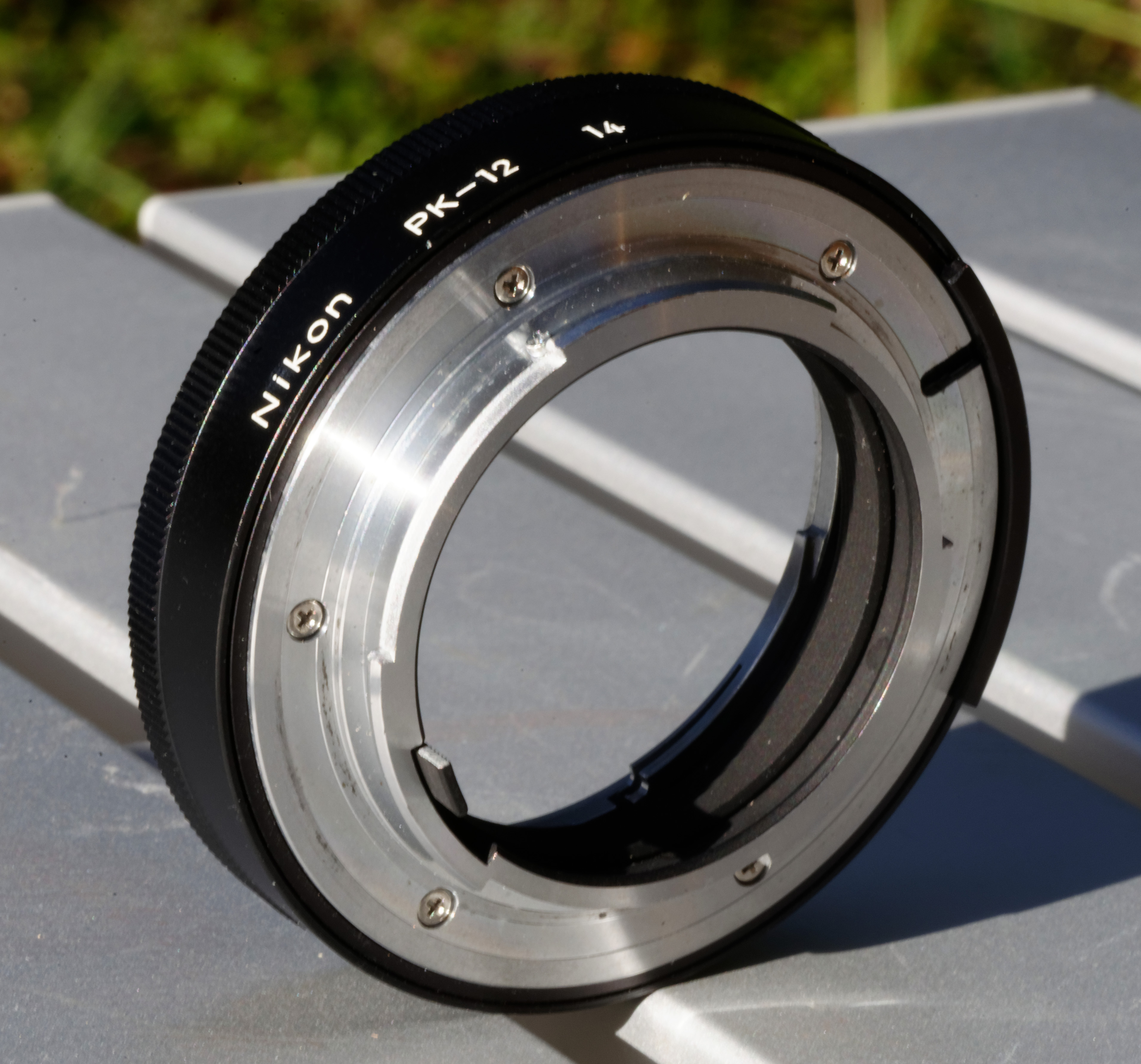

익스텐션 튜브는 광학 요소를 포함하지 않으며, 유일한 목적은 렌즈를 이미지 평면에서 더 멀리 이동시키는 것이다. 렌즈가 멀리 떨어져 있을수록 초점이 더 가까워지고, 배율이 더 커지며, 빛 손실이 더 커져서 더 긴 노출 시간이 필요하다. 렌즈는 모든 광학 요소를 필름 또는 센서에서 더 멀리 이동시켜 고전적으로 무한대보다 더 가까이 초점을 맞춘다. 익스텐션 튜브는 이 움직임을 가능하게 할 뿐이다.
익스텐션 튜브는 광학 장치가 없으므로 렌즈의 광학적 품질에 영향을 미치지 않는다. 그러나 기능으로 인해 빛 감소, 얕은 피사계 심도, 무한대 초점 능력 상실과 같은 다른 효과가 있다. 익스텐션 튜브가 길수록 렌즈는 더 가까이 초점을 맞출 수 있고, 이에 따라 빛의 양과 피사계 심도가 감소한다. 자동 노출을 사용하는 최신 카메라에서는 카메라가 노출 감소를 보정하지만, 자동 노출을 사용하지 않을 때는 노출을 설정할 때 이를 계산하고 고려해야 한다. 벨로우즈 팩터라고 하는 노출 보정은 무차원 비율이며, 상대 조리개(f-number)에 적용되어 렌즈와 익스텐션 튜브 조합의 작동 f-number를 생성한다.
이미지 평면에 도달하는 빛의 양의 정확한 감소는 역제곱 법칙 공식을 사용하여 계산할 수 있다.
전기 접점이 없는 익스텐션 튜브는 전자식 자동 카메라가 렌즈를 제어할 수 없게 하여 자동 초점을 비활성화하고, 렌즈가 수동 조리개 제어를 제공하지 않는 한 경우에 따라 사용자가 조리개를 최대 개방으로 촬영하도록 강제한다. 더 비싼 익스텐션 튜브에는 전기 접점이 포함되어 있어 사용자가 자동 초점을 사용하고 부착된 렌즈의 조리개를 전자적으로 제어할 수 있다. 전기 접점이 없는 튜브의 장점은 가격이 저렴하다는 것이다.
렌즈 어댑터와 같은 다른 품목은 의도하지 않게 익스텐션 튜브와 유사한 효과를 낼 수 있다. 작은 플랜지 초점 거리에 맞게 설계된 렌즈는 렌즈 어댑터가 센서를 너무 멀리 배치하면 무한대로 초점을 맞출 수 없을 수 있다. 카메라 본체와 렌즈 사이에 장착하여, 렌즈 단품의 최단 촬영 거리 상태에서 렌즈의 광학계를 더욱 늘여 최단 촬영 거리를 단축한다. 사용하는 접사 링이 길수록 피사체에 더욱 근접하여 촬영할 수 있다. 또한 여러 개 또는 Bellows (photography)영어를 조합하여 사용할 수도 있다.
자동 조리개에 대응하는 제품도 있지만, 그렇지 않은 제품에서는 수동 조리개가 된다.
3. 텔레컨버터 및 접사 렌즈와의 비교

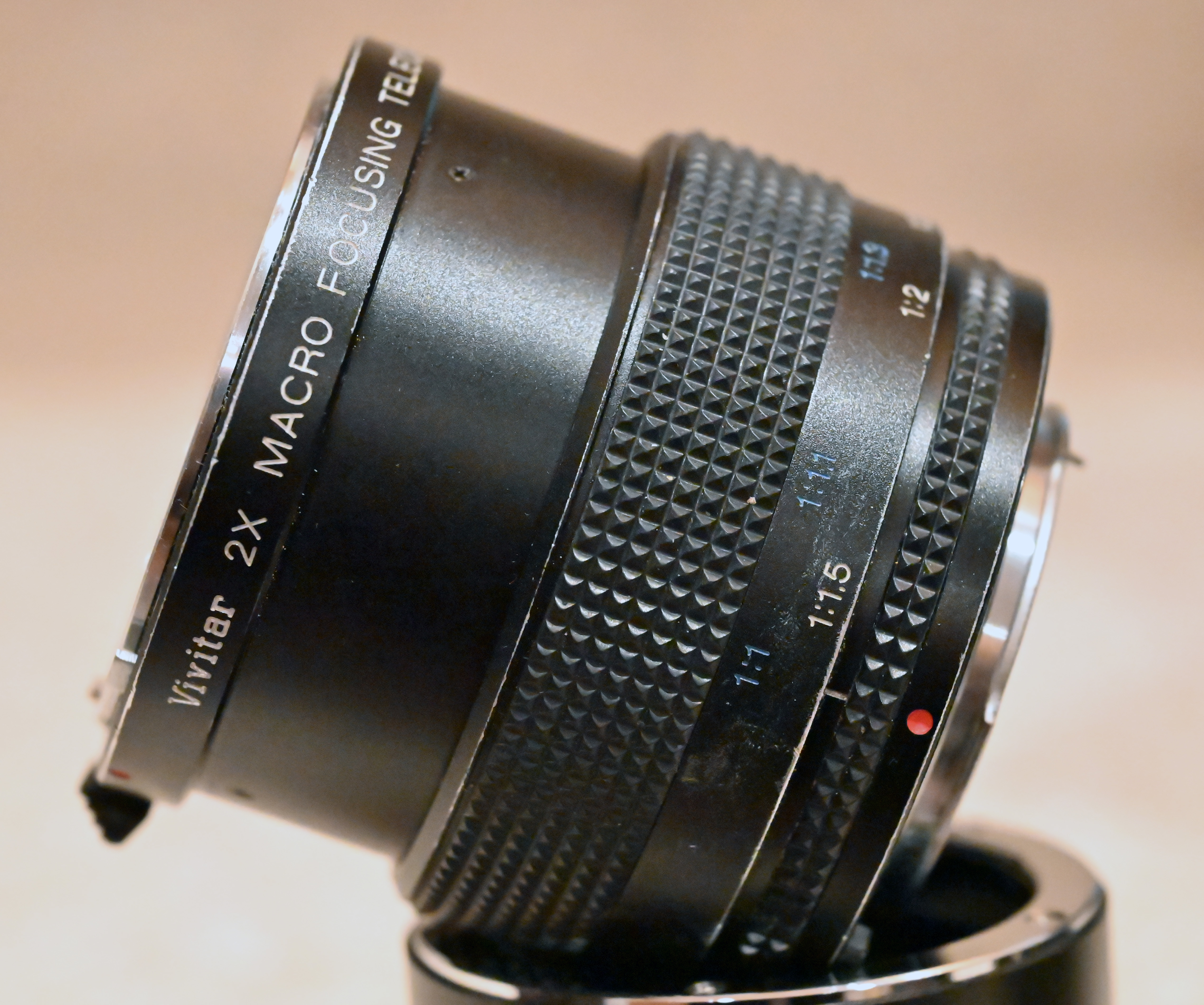

익스텐션 튜브는 유효 초점 거리를 늘리도록 설계된 광학 부품(예: 렌즈 포함)인 텔레컨버터와 혼동되는 경우가 있다.
접사 렌즈 또한 접사 촬영을 위해 더 가까운 초점을 가능하게 하지만, 익스텐션 튜브와 달리 접사 렌즈는 실제로 광학 소자이다. 익스텐션 튜브는 카메라 본체와 렌즈 사이에 장착하여, 렌즈 단품의 최단 촬영 거리 상태에서 렌즈의 광학계를 더욱 늘여 최단 촬영 거리를 단축한다. 사용하는 접사 링이 길수록 피사체에 더욱 근접하여 촬영할 수 있다. 또한 여러 개 또는 Bellows (photography)영어를 조합하여 사용할 수도 있다.
자동 조리개에 대응하는 제품도 있지만, 그렇지 않은 제품에서는 수동 조리개가 된다.
현재는 매크로 렌즈나 접사 모드가 있는 휴대 기기가 보급되면서, 많이 사용되지 않게 되었다.
