목차

1. 개요

자이스 플라나는 자이스에서 생산하는 렌즈 시리즈이다. 다양한 카메라 마운트에 대응하며, 플라나 50mm F1.4, 85mm F1.4 등이 대표적이다. 19세기 말부터 제2차 세계 대전 중까지 생산된 플라나 시리즈 IA는 다양한 초점 거리를 가지며, 영국의 로스나 미국의 보슈롬에서도 라이선스 생산되었다.

더 읽어볼만한 페이지

  • 사진 렌즈 - 카메라 렌즈
    카메라 렌즈는 빛을 모아 이미지 센서나 필름에 초점을 맞춰 사진을 촬영하는 광학 장치로, 초점 거리, 가변성, 집광 방식에 따라 분류되며, 수차 감소 및 품질 향상을 위해 여러 렌즈 요소와 자동 초점, 손떨림 보정 기술이 적용된다.
  • 사진 렌즈 - 망원 렌즈
    망원 렌즈는 초점 거리가 긴 렌즈로, 좁은 화각과 원근감 압축 효과를 내며, 초점 거리에 따라 단렌즈, 중렌즈, 슈퍼 렌즈로 분류되고, 1611년 개념이 제시되어 1891년 사진용 렌즈가 개발되었다.
자이스 플라나
렌즈 디자인 정보
설계자폴 루돌프
발표 연도1896년
렌즈 매수6매
렌즈 군4군
최대 조리개4.5
설명
종류사진 렌즈
특징밝은 조리개와 우수한 화질을 제공
활용다양한 카메라 시스템에서 사용됨

2. 주요 제품군

자이스 플라나 렌즈는 오랜 역사 동안 다양한 카메라 시스템을 위해 개발 및 생산되었다. 주요 제품군은 다음과 같은 카메라 마운트용으로 출시되었다.



각 마운트별 상세한 렌즈 목록은 해당 하위 섹션에서 확인할 수 있다.

2. 1. 콘탁스/야시카 마운트


  • 콘타렉스 참조.
  • 콘탁스 레인지 파인더 참조.
  • 콘탁스/야시카 마운트 카메라 참조.

2. 2. 콘탁스 N 마운트

콘탁스#콘탁스 N 마운트 카메라 문서를 참조하라.

2. 3. 콘탁스 645 마운트

콘탁스#콘탁스 645 참조.

2. 4. 콘탁스 G 마운트

콘탁스 G 참조.

2. 5. 캐논 EF 마운트

wikitext

렌즈 이름조리개출시 연도제조사마운트렌즈 구성비고
플라나 50mmF1.42008년코시나ZE 마운트-
마크로 플라나 50mmF2-코시나ZE 마운트-
밀버스 50mmF2-코시나ZE 마운트6군 8매마크로 플라나 (하프 마크로)
플라나 85mmF1.42008년코시나ZE 마운트-
밀버스 85mmF1.4-코시나ZE 마운트9군 11매
오투스 85mmF1.4-코시나ZE 마운트9군 11매Apo-Planar
마크로 플라나 100mmF2-코시나ZE 마운트-
밀버스 100mmF2-코시나ZE 마운트8군 9매마크로 플라나 (하프 마크로)
오투스 100mmF1.4-코시나ZE 마운트6군 14매Apo-Planar


2. 6. 니콘 F 마운트

니콘 F 마운트용 자이스 플라나 계열 렌즈는 ZF 마운트와 ZF.2 마운트로 출시되었다. ZF 마운트는 Ai-S 규격에 해당하며, ZF.2 마운트는 Ai-P 규격에 해당한다. 아래 목록의 렌즈는 모두 코시나에서 제조하였다.

렌즈명출시 연도마운트특징렌즈 구성
플라나 50mm F1.42006년ZF, ZF.2
마크로 플라나 50mm F22007년ZF, ZF.2마크로
플라나 85mm F1.42006년ZF, ZF.2
마크로 플라나 100mm F22007년ZF, ZF.2마크로
밀버스 85mm F1.4ZF.29군 11매
밀버스 50mm F2ZF.2마크로 (하프 마크로)6군 8매
밀버스 100mm F2ZF.2마크로 (하프 마크로)8군 9매
오투스 85mm F1.4ZF.2Apo-플라나9군 11매
오투스 100mm F1.4ZF.2Apo-플라나6군 14매


2. 7. 펜탁스 K 마운트

모든 렌즈는 코시나에서 제조되었으며, 펜탁스 K 마운트 (ZK 마운트)를 사용한다.

펜탁스 K 마운트용 자이스 플라나 렌즈 사양
렌즈 이름발매 연도렌즈 구성최단 촬영 거리필터 구경
플라나 50mm F1.4-6군 7매0.45mφ58mm
마크로 플라나 50mm F22007년-0.24mφ67mm
플라나 85mm F1.42007년5군 6매1mφ72mm
마크로 플라나 100mm F2-8군 9매0.44mφ67mm


2. 8. 소니 A 마운트


  • '''플라나''' 50mm F1.4 ZA (2013년 출시)
  • '''플라나''' 85mm F1.4 ZA (2006년 출시) - 7군 8매. 코니카 미놀타가 발매했던 6군 7매의 α85mm F1.4G 리미티드와는 설계가 다르다.

2. 9. 소니 E 마운트


  • 토우잇 32mm F1.8
  • 록시아 50mm F2
  • '''플라나''' 50mm F1.4 ZA: 2016년에 출시되었다. 렌즈 구성은 9군 12매이며, 11매의 조리개 날을 가지고 있다. 렌즈의 앞부분 6매는 더블 가우스 형태이고, 뒷부분 6매는 수차 보정을 위해 설계되었다.

2. 10. 핫셀블라드 V 시리즈용

정품 렌즈에 관해서는 핫셀블라드 카메라 제품 목록을 참조할 수 있다.

  • '''마크로 플라나''' 120mm F4 - 독일에서 제조되었다. ZV 마운트를 사용하며, 렌즈 구성은 4군 6매이다. 최단 촬영 거리는 0.8m이며, 필터 구경은 φ67mm 나사산 방식이다. 1,000대만 한정 생산되었다.

2. 11. 롤라이플렉스 이안 리플렉스용

기존의 자이스 테사 75mm F3.5 렌즈에 이어, 롤라이플렉스 2.8C 모델부터 2.8F 모델까지 플라나 렌즈가 탑재되었다. 이 플라나 렌즈의 탑재는 롤라이플렉스가 큰 인기를 얻는 데 중요한 역할을 했다.

2. 12. 기타 마운트

라이카 마운트 렌즈 목록#칼 자이스 참조.

M42 마운트 렌즈 목록#칼 자이스 참조.

})

|-

! 번호 !! 초점 거리 !! 최대 개방 조리개

|-

| 1번 || 2cm || F3.6

|-

| 2번 || 3.5cm || F3.6

|-

| 6번 || 4cm || F3.6

|-

| 3번 || 5cm || F3.6

|-

| 7번 || 6cm || F3.6

|-

| 4번 || 7.5cm || F3.6

|-

| 8번 || 8.5cm || F3.6

|-

| 5번 || 10cm || F3.6

|-

| 9번 || 11cm || F3.6

|-

| 10번 || 13cm || F3.6

|-

| 11번 || 16cm || F3.6

|-

| 12번 || 20.5cm || F4

|-

| 13번 || 25cm || F4

|-

| 14번 || 30cm || F4.5

|-

| 15번 || 37cm || F4.5

|-

| 16번 || 42.5cm || F5

|-

| 17번 || 47cm || F5

|-

| 18번 || 61cm || F6

|-

| 19번 || 84cm || F6

|}

극소량이지만, 19세기 말부터 제2차 세계 대전 중까지 장기간에 걸쳐 생산되었기 때문에, 시기에 따라 경통의 외관이 크게 다르다. 자이스 생산품은 경통의 마운트 측에 Serie IA 각인이 보인다. 경통의 초점 거리 표기 단위는 cm이거나 mm이거나 생산 로트에 따라 다르다.

  • '''플라나''' 80mm F2.8 - 6×9cm 판형을 커버한다.
  • '''플라나''' 100mm F2.8 - 6×9cm 판형을 커버한다.
  • '''플라나''' 135mm F3.5 - 5군 5매 구성. 이미지 서클 φ170mm. 어태치먼트는 φ67mm 나사 마운트. 셔터는 컴퍼#1. T* 코팅 적용.

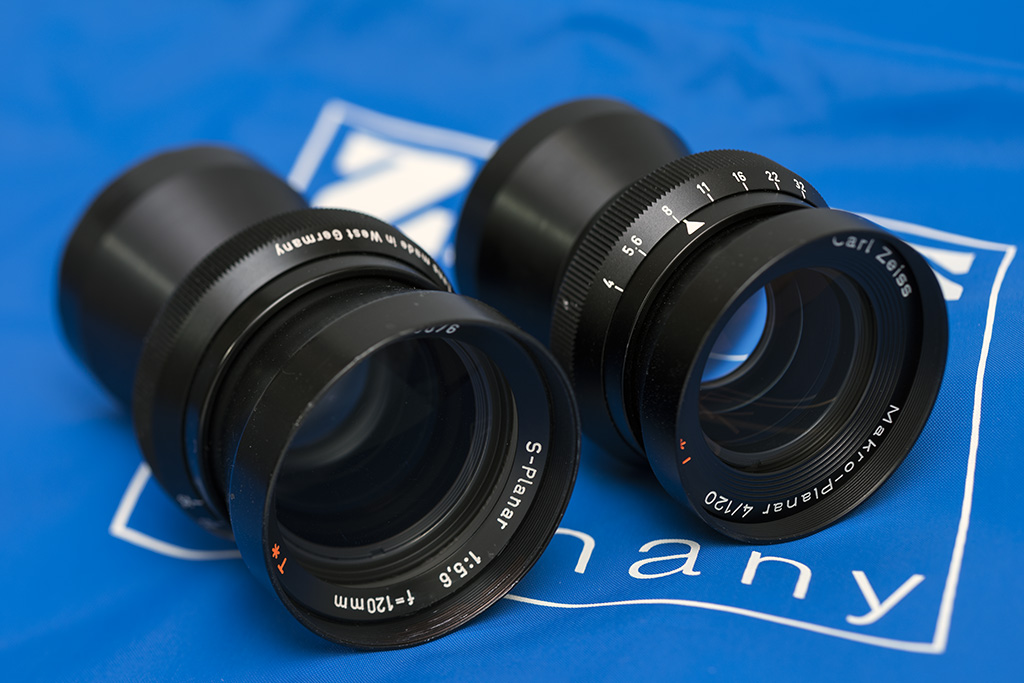

S-플라나 120mm 및 매크로 플라나 120mm

  • '''S-플라나''' 100mm F2.8 - 40mm P=1mm 나사 마운트. 전면 어태치먼트 없음. 조절 가능한 조리개 없음.
  • '''S-플라나''' 120mm F5.6 - 32.5mm P=0.5mm 나사 마운트 (0번 셔터와 동일 사이즈). 어태치먼트는 전면만, 49mm P=0.75mm 나사. 중형 확대용 또는 축소 복사용 렌즈. 광학계는 각종 중형 카메라용 동명 렌즈와 동일하며, 이들의 양산용으로 준비된 렌즈 엘리먼트를 유용하여 생산되었기 때문에, 제조 번호로 이들 중형 렌즈와 구별하는 것은 어렵다. 제조 시기에 따라 단층 코팅, 멀티 코팅, 그리고 명판에 T* 표시가 있는 것이 존재했다. 46mm P=1mm 나사 마운트로 변환하는 순정 어댑터가 장착된 것도 있다. 전후군의 나사 치수 및 전후군 간격이 0번 셔터 렌즈와 동일하므로, 동일 규격의 셔터에 조립하여 사용되기도 한다.
  • '''S-플라나''' 135mm F5.6 - 하셀블라드 마운트. 어태치먼트는 전면만, 60mm 베이요넷 방식. 이 렌즈는 벨로우즈에 장착하여 접사를 주로 하는 벨로우즈 렌즈로 개발되었지만, 무한대(∞)부터 촬영할 수 있다. 광학계 내부에 렌즈 셔터가 내장되어 있으며, 마운트부보다 뒤쪽으로 광학계가 돌출되어 있다.
  • '''매크로 플라나''' 120mm F4 - 32.5mm P=0.5mm 나사 마운트 (0번 셔터와 동일 사이즈). 어태치먼트는 전면만, 49mm P=0.75mm 나사. S-플라나 120mm F5.6의 후속 모델. 이 렌즈도 중형 카메라용 동명 렌즈와 동일한 광학계를 가지고 있다. 전후군을 분리하여 0번 셔터에 조립하는 것도 가능하다.

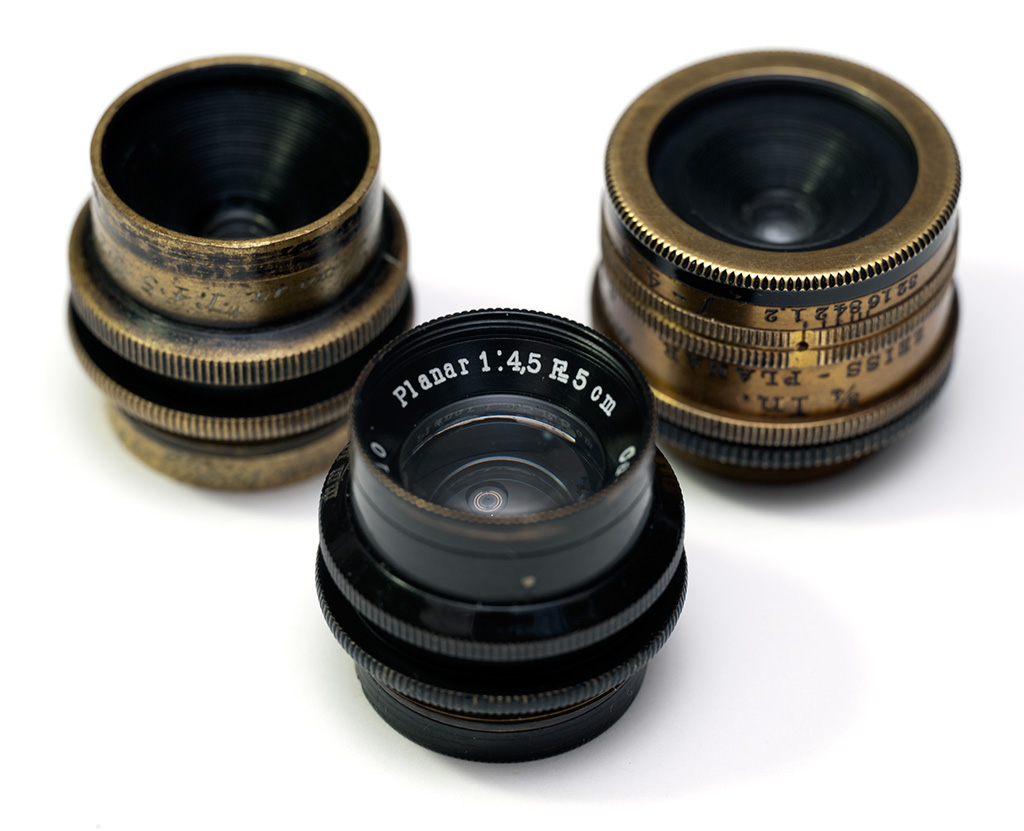

플라나 5cm F4.5 및 로스-보슈롬의 라이선스 생산 플라나 20mm F4.5


영국의 로스나 미국의 보슈롬에서 라이선스 생산된 것도 있다.

  • '''플라나''' 2cm F4.5 - RMS 마운트
  • '''플라나''' 3.5cm F4.5 - RMS 마운트
  • '''플라나''' 5cm F4.5 - RMS 마운트
  • '''플라나''' 7.5cm F4.5

  • '''플라나''' 32mm T2.1 - 아리플렉스 마운트. 16mm/S16용.
  • '''플라나''' 55mm T1.3 - PL 마운트. 35mm용.
  • '''플라나''' 85mm T2.1 - 컴팩트 프라임. PL 마운트. 35mm용.
  • '''플라나''' 85mm T2.1 - 컴팩트 프라임 II. PL 마운트/E/F 마운트 대응. 라이카판 풀 사이즈 대응.
  • '''플라나''' 85mm T1.4 - PL 마운트. 삼각 조리개. 35mm용.
  • '''플라나''' 85mm T1.3 - PL 마운트. 35mm용.
  • '''플라나''' 135mm T2.1 - PL 마운트. 35mm용.

3. 관련 인물


  • 파울 루돌프
