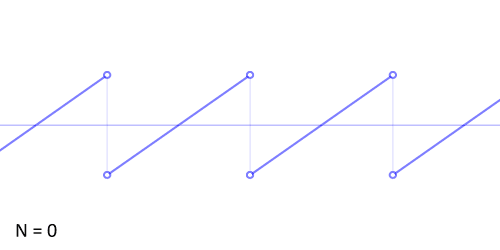

톱니파
1. 개요
톱니파는 전자 음악, 전력 공학, 컴퓨터 과학, 영상 처리 기술 등 다양한 분야에서 활용되는 파형이다. 전자 음악에서는 감산 합성 및 가상 아날로그 신디사이저에서 소리를 생성하는 데 사용되며, 스위치 모드 전원 공급 장치에서는 PWM 신호를 생성하는 데 활용된다. 컴퓨터 과학에서는 각도 계산에, 영상 처리 기술에서는 CRT 기반 텔레비전이나 모니터 화면의 래스터 그래픽을 생성하기 위한 편향 신호로 사용된다. 오실로스코프에서도 시간축을 따라 파형을 표시하는 데 사용된다.
-
파형 -
사인파
사인파는 고조파가 없는 단일 주파수 파형으로, 삼각함수로 표현되며 진폭, 각진동수, 위상 등의 매개변수로 특징지어지고, 푸리에 분석을 통해 복잡한 파형으로 분해 및 합성이 가능하며, 전자공학, 음악, 물리학 등 다양한 분야에서 활용된다. -
파형 -
반송파
반송파는 정보를 전송하기 위해 변조되는 기본 주파수 신호로, 초기 라디오 시스템에서 중요한 역할을 했으며 현대에도 다중 채널 전송 기술에 활용된다. -
푸리에 급수 -
방형파
방형파는 높은 레벨과 낮은 레벨 사이를 즉시 전환하는 주기적인 파형으로, 디지털 회로의 클럭 신호로 사용되지만 고조파를 다량 포함하며, 실제 회로에서는 이상적인 구현이 어렵다. -
푸리에 급수 -
루진-당주아 정리
루진-당주아 정리는 [0, 2π)에서 정의된 가측 집합 E에 대해 삼각함수 무한 급수가 E의 모든 점에서 절대 수렴하면 급수 계수들의 절대값의 합이 수렴한다는 푸리에 급수 이론의 중요한 정리이다.
2. 전자 음악에서의 활용
톱니파는 전자 음악에서 감산 합성 및 가상 아날로그 신디사이저의 기본 파형 중 하나로 사용된다.
2.1. 신디사이저에서의 역할
톱니파는 버추얼 아날로그 신디사이저나 감산 방식 등 거의 모든 신디사이저의 기본이 된다. 톱니파는 풍부한 배음을 가지고 있어 다양한 음색을 만드는 데 유용하며, 감산 합성을 통해 톱니파의 배음을 조작하여 원하는 소리를 만들어낼 수 있다.
3. 전력 공학에서의 응용
톱니파는 스위치 모드 전원 공급 장치(SMPS)에 사용된다. 조절기 칩에서 출력의 피드백 신호는 고주파 톱니파와 지속적으로 비교되어 비교기 출력에서 새로운 듀티 사이클 PWM 신호를 생성한다.
4. 컴퓨터 과학 및 로봇 공학에서의 활용
컴퓨터 과학, 특히 자동화 및 로봇 공학에서 톱니파 함수()는 360°와 0°에서 불연속성을 피하면서 각도의 합과 차이를 계산할 수 있게 해준다.
5. 영상 처리 기술에서의 응용
톱니파는 브라운관(CRT) 기반 텔레비전이나 모니터 화면에서 래스터 그래픽을 생성하는 데 사용되는 수직 및 수평 편향 (물리) 신호의 형태이다. 톱니파의 "경사" 부분에서 전자 빔을 CRT 표면 전체로 끌어당겨 주사선을 생성하고, "절벽" 부분에서 자기장이 갑자기 붕괴되어 전자 빔이 정지 위치로 돌아간다.
수직 편향 시스템은 수평 편향 시스템과 동일한 방식으로 작동하지만 주파수가 훨씬 낮다. NTSC는 59.94 Hz, PAL 및 SECAM은 50 Hz이다.
최초의 텔레비전 수신기에는 사용자가 사진의 수직 또는 수평 선형성을 조정할 수 있는 컨트롤이 있었으나, 전자 부품의 안정성이 향상되면서 이후 세트에는 이러한 컨트롤이 없어졌다.
5.1. 래스터 스캔
톱니파는 브라운관(CRT) 기반 텔레비전에서 전자 빔을 제어하여 화면에 이미지를 그리는 수직 및 수평 편향 신호의 형태로 사용된다.
5.1.1. 수평 편향
수평 편향은 브라운관 등에서 화상 표시를 위한 주사선을 제어하는 신호 파형으로, 톱니파를 사용한다. 톱니파는 전자 빔을 좌우로 움직여 주사선을 만든다. 오실로스코프도 시계열 파형을 그릴 때 수평 방향 전자선 편향 제어에 톱니파를 사용한다.
