트리옹팡급 잠수함
1. 개요

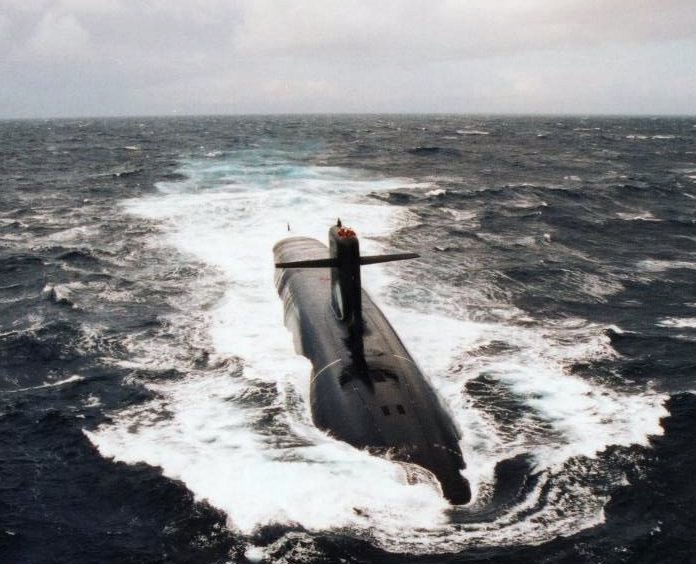

트리옹팡급 잠수함은 프랑스 해군의 차세대 탄도 미사일 발사 핵잠수함(SNLE-NG)으로, 르두타블급 잠수함을 대체하기 위해 개발되었다. 16개의 M51 SLBM을 탑재하며, 르두타블급에 비해 소음이 감소하고 탐지 능력이 향상되었다. 4척이 건조되었으며, 1번함 르 트리옹팡부터 3번함은 M45 미사일을 장착했으나, M51 미사일로 개조되었고, 4번함 르 테리블은 M51 미사일을 탑재했다. 533mm 어뢰 발사관 4문을 통해 어뢰 및 대함 미사일도 운용하며, 2009년에는 영국 해군의 뱅가드급 잠수함과 충돌 사고가 있었다.
| 함종 | 탄도 미사일 잠수함 |
|---|---|
| 건조 | DCNS |
| 다음 함급 | SNLE 3G |
| 총 건조 비용 | 171억 EUR (2009년 기준, 4척) 31억 EUR (2009년 기준, 르 테리블) |
| 건조 기간 | 1986년–2010년 |
| 취역 기간 | 1997년–현재 |
| 계획 척수 | 4척 |
| 건조 척수 | 4척 |
| 취소 척수 | 0척 |
| 운용 척수 | 4척 |
| 배수량 | 수상: 12,640톤 수중: 14,335톤 |
|---|---|
| 폭 | (선체 폭) |
| 동력 | K15 가압수형 원자로 150 MWth, LEU 7% 전력: 2개의 비상 디젤 발전기 SEMT Pielstick 8PA4V200 SM () 보조 장치 |
| 추진 방식 | 터보 환원 펌프-축 시스템, |
| 속력 | 이상 |
| 잠항 심도 | 이상 |
| 승조원 | 장교 15명 수병 96명 |
| 센서 | 소나 DMUX 80 소나 DUUX 5 소나 DSUV 61B 초저주파 Racal Decca 레이더 (항해) SCC: SET (Système d'exploitation Tactique) : 전술 운영 시스템 |
| 전자전 | ARUR 13 |
| 무장 | 핵무기: 16발의 M45 또는 M51 미사일 (6~10개의 TN 75 150 kt 또는 TNO 100-300 kt 열핵탄두) 어뢰: 4개의 어뢰 발사관 (F17 어뢰 발사) 대함 미사일: Exocet SM39 대함 미사일(수중 발사 가능) |
| 함명 | 르 트리옹팡 |
|---|---|
| 기공 | 1986년 6월 9일 |
| 진수 | 1993년 3월 26일 |
| 취역 | 1997년 3월 21일 |
| 함명 | 르 테메레르 |
| 기공 | 1994년 7월 6일 |
| 진수 | 1998년 1월 20일 |
| 취역 | 1999년 12월 20일 |
| 함명 | 르 비질랑 |
| 기공 | 1999년 1월 24일 |
| 진수 | 2003년 9월 19일 |
| 취역 | 2004년 11월 26일 |
| 함명 | 르 테리블 |
| 기공 | 2000년 10월 24일 |
| 진수 | 2008년 3월 21일 |
| 취역 | 2010년 9월 20일 |
2. 개발 배경 및 특징
처음 3척의 잠수함은 원래 프랑스에서 생산 및 장착한 M45 중거리 미사일로 무장했으며, 4번함인 르 테리블/Le Terrible프랑스어(S619)은 더욱 발전된 M51 미사일을 시험하고 장착했다. 처음 3척의 잠수함은 각각 M51 미사일 표준으로 개조되었으며, 마지막 M45는 2016년에 제거되었다.
프랑스어로는 Sous-Marin Nucléaire Lanceur d'Engins de Nouvelle Génération(영문: "차세대 탄도 미사일 발사 핵잠수함"), 줄여서 SNLE-NG로 불린다. 이들은 르두타블/Redoutable프랑스어급 잠수함을 모두 대체했으며, 6척의 잠수함 중 마지막 잠수함은 2008년에 퇴역했다. 이 잠수함들은 각각 16개의 잠수함 발사 탄도 미사일 발사 튜브를 탑재한다.
이 급은 르두타블급 잠수함급 잠수함의 탐지 가능한 소음의 약 1/1000을 발생시키며, 다른 잠수함을 탐지하는 데 10배 더 민감하다고 한다. 처음에는 M45 미사일을 장착했지만, 2010년에 실전 배치된 새로운 M51 미사일을 탑재하도록 설계되었다. 2010년 현재, M51 미사일은 프랑스 인근에서 대서양을 가로질러 서쪽으로 이 잠수함 중 하나에서 시험 발사되었으며, 르 테리블에 장착되어 있다.
이 잠수함들은 모두 DCNS에서 건조되었으며, 에어버스 디펜스 앤 스페이스(Aérospatiale 회사)에서 제조한 16개의 M45 SLBM 또는 M51 SLBM 미사일과 더불어 일반적인 어뢰 및 엑조세 대함 미사일을 탑재한다.
2.1. SNLE-NG
프랑스에서는 트리옹팡급 잠수함을 SNLE-NG라고 부른다. "Sous-Marin Nucléaire Lanceur d'Engins de Nouvelle Génération"("Next Generation Device-Launching Nuclear Submarine"), 즉 차세대 미사일 발사 핵잠수함이라는 의미이다. 1971년 처음 배치되었던, 프랑스 최초의 SNLE(SSBN)인 르두타불급 잠수함을 대체했다.
르두타불급 잠수함보다 적에게 탐지될 수 있는 진동이 1/1000로 줄어들었고, 적 잠수함을 탐지하는 센서는 10배 향상되었다.
DCN에서 건조하였으며, EADS에서 제작한 16발의 M51 미사일을 탑재한다. 처음 3척의 잠수함은 원래 M45 중거리 미사일로 무장했으며, 4번함인 르 테리블(S619)은 더욱 발전된 M51 미사일을 시험하고 장착했다. 처음 3척의 잠수함은 M51 미사일 표준으로 개조되었으며, 마지막 M45는 2016년에 제거되었다. 이 잠수함들은 일반적인 어뢰 및 엑조세 대함 미사일을 탑재한다.
2.2. 성능 개선
처음 3척의 잠수함은 원래 프랑스에서 생산 및 장착한 M45 중거리 미사일로 무장했으며, 4번함인 르 테리블(Le Terrible, S619)은 더욱 발전된 M51 미사일을 시험하고 장착했다. 이후 처음 3척의 잠수함도 M51 미사일 표준으로 개조되었으며, 마지막 M45는 2016년에 제거되었다.
이 급은 르두타블(Redoutable)급 잠수함의 탐지 가능한 소음의 약 1/1000을 발생시키며, 다른 잠수함을 탐지하는 데 10배 더 민감하다. 2010년에는 프랑스 인근에서 대서양을 가로질러 서쪽으로 M51 미사일이 시험 발사되었으며, 르 테리블에 장착되었다.
이 잠수함들은 모두 DCNS에서 건조되었으며, 에어버스 디펜스 앤 스페이스(Aérospatiale 회사)에서 제조한 16개의 M45 SLBM 또는 M51 SLBM 미사일과 더불어 일반적인 어뢰 및 엑조세 대함 미사일을 탑재한다.
3. 무장
본급이 장비하는 잠수함 발사 탄도 미사일은 1번함부터 3번함까지는 랑플렉시블급과 마찬가지로 M45였지만, 2010년에 취역한 4번함 "르 테리블"에는 M51.1이 탑재되었다。또한, 1~3번함도 순차적으로 M51로의 교체가 시작되어, 2016년 9월에 M45는 폐지되었다。2017년 12월부터 개량형인 M51.2의 운용이 시작되었으며, 2023년 5월 시점에는 적어도 3척이 M51.2를 탑재하고 있다。제3세대형인 M51.3이 개발 중이며, 2025년에 탑재 예정으로, 제4세대형인 M51.4도 계획 중이다。
일반 무장으로는 함수에 4문의 533mm 어뢰 발사관을 장비하고 있으며, 어뢰 또는 대함 미사일을 총 18발 탑재할 수 있다。2024년 시점의 탑재 어뢰는 F17 mod2, 대함 미사일은 SM39 엑조세로 알려져 있다。
3.1. M45/M51 미사일
처음 3척의 잠수함은 프랑스에서 생산 및 장착한 M45 중거리 미사일로 무장했으며, 4번함인 르 테리블/Le Terrible프랑스어(S619)은 더욱 발전된 M51 미사일을 시험하고 장착했다. 이후 처음 3척의 잠수함은 각각 M51 미사일 표준으로 개조되었으며, 마지막 M45는 2016년에 제거되었다.
2010년에 취역한 4번함 "르 테리블"에는 M51.1이 탑재되었으며, 1~3번함도 순차적으로 M51로 교체되어 2016년 9월에 M45는 폐지되었다. 2017년 12월부터 개량형인 M51.2의 운용이 시작되었으며, 2023년 5월 시점에는 적어도 3척이 M51.2를 탑재하고 있다. 제3세대형인 M51.3이 개발 중이며, 2025년에 탑재 예정으로, 제4세대형인 M51.4도 계획 중이다.
| 955형(보레이형) | 094형(진급) | 르 트리옹팡급 | 뱅가드급 | 오하이오급 | |
|---|---|---|---|---|---|
| SLBM | 3M14×16기 | JL-2×12기 | M51×16기 | 트라이던트 D5×16기 | 트라이던트 C4/D5×24기 |
3.2. 어뢰 및 대함 미사일
트리옹팡급 잠수함은 함수에 4문의 533mm 어뢰 발사관을 장비하고 있으며, 어뢰 또는 대함 미사일을 총 18발 탑재할 수 있다. 2024년 현재 탑재되는 어뢰는 F17 mod2, 대함 미사일은 SM39 엑조세이다.
| 955형(보레이형) | 094형(진급) | 르 트리옹팡급 | 뱅가드급 | 오하이오급 |
|---|---|---|---|---|
| 533mm어뢰 발사관×6문 | 533mm 어뢰 발사관×4문 | |||
4. 동급 함정
프랑스 해군은 뱅가드급 잠수함을 보유한 영국 해군과 유사하게 4척의 전략핵잠수함(SSBN)을 운영하여, 이 중 2척이 언제든지 순찰 임무를 수행할 수 있도록 한다.
5. 운용 및 사고
2009년 2월 3일 또는 4일에 르 트리옹팡은 영국 해군 잠수함 HMS 뱅가드(S28)와 충돌했다. 영국 해군 잠수함은 우현(오른쪽) 미사일 격실 부근의 외부 케이싱에 손상을 입었고 눈에 띄는 흠집과 긁힌 자국이 발생했다. 르 트리옹팡은 자력으로 잠항하여 브레스트로 이동했지만, 선수 아래의 액티브 소나 돔에 손상이 발생했다.
5.1. 운용
2009년 2월 3일 또는 4일에 르 트리옹팡은 영국 해군 잠수함 HMS 뱅가드(S28)와 충돌했다. 영국 해군 잠수함은 우현(오른쪽) 미사일 격실 부근의 외부 케이싱에 손상을 입었고 눈에 띄는 흠집과 긁힌 자국이 발생했다. 르 트리옹팡은 자력으로 잠항하여 브레스트로 이동했지만, 선수 아래의 액티브 소나 돔에 손상이 발생했다.
5.2. 승무원
5.3. 2009년 충돌 사고
2009년 2월 3일, 프랑스 해군의 트리옹팡 잠수함과 영국 해군의 HMS 뱅가드(HMS Vanguard) 잠수함이 충돌했다. 뱅가드는 우현(오른쪽) 미사일 격실 부근의 외부 케이싱에 눈에 띄는 흠집과 긁힌 자국이 발생했다. 르 트리옹팡은 자력으로 잠항하여 브레스트로 이동했지만, 선수 아래의 액티브 소나 돔에 손상이 발생한 것으로 알려졌다.
