페나키스토스코프

3. 작동 원리 및 기술

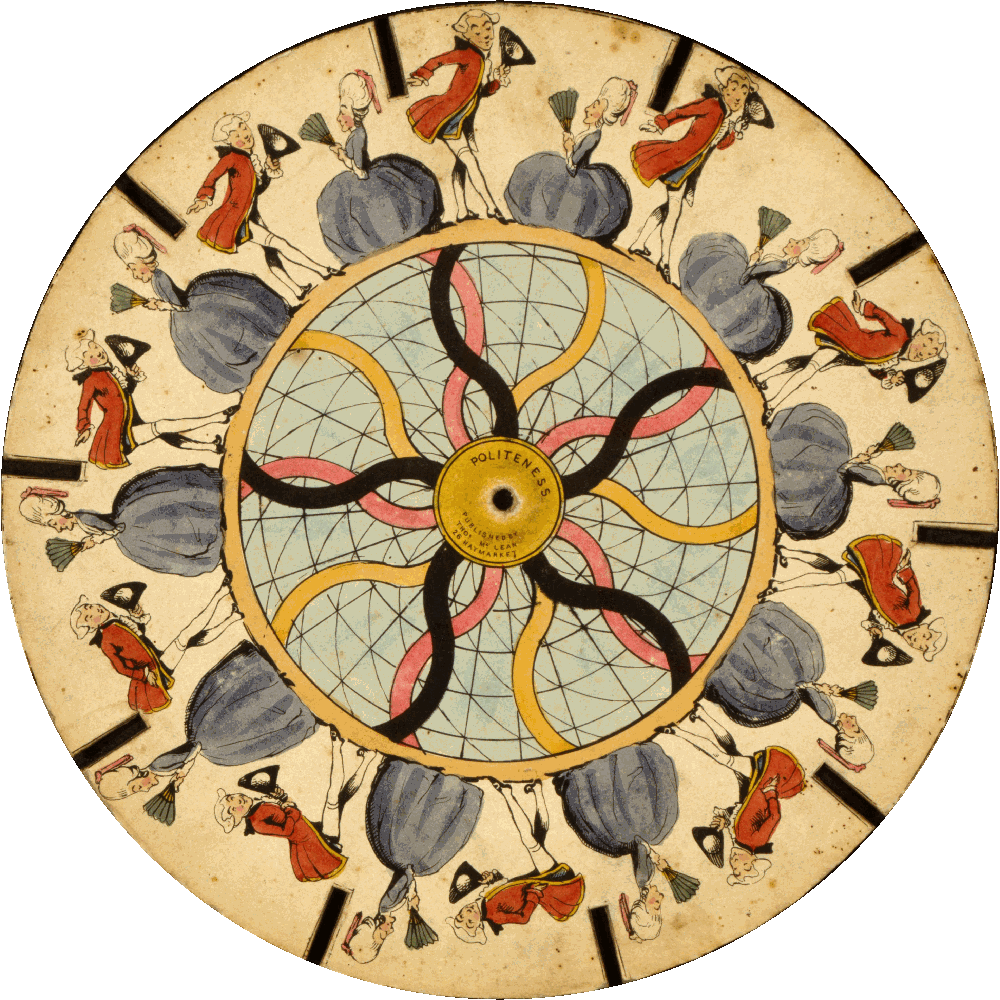

페나키스토스코프는 보통 손잡이에 수직으로 붙어 있는 회전하는 판지 원판 형태로 되어 있다. 원판 중심을 기준으로 방사형으로 애니메이션의 연속적인 단계를 보여주는 그림들이 배열되어 있다. 작은 직사각형 구멍들이 원판 가장자리를 따라 균일한 간격으로 배치되어 있다. 사용자는 원판을 돌리고 움직이는 구멍을 통해 거울에 반사된 이미지를 본다. 반사된 이미지 위로 구멍을 스캔하면 이미지가 흐려지지 않고, 사용자는 빠르게 연속되는 이미지를 보면서 마치 하나의 움직이는 그림처럼 느끼게 된다.^[7]

이미지 수와 구멍 수가 같으면 이미지는 고정된 위치에서 움직이지만, 원판 전체에서 이동하지는 않는다. 구멍보다 이미지 수가 적으면 이미지가 회전하는 원판의 반대 방향으로 이동한다. 구멍보다 이미지 수가 많으면 이미지가 회전하는 원판과 같은 방향으로 이동한다.^[13]

주토프를 비롯한 다른 후속 기기들과 달리, 페나키스토스코프의 일반적인 형태는 한 번에 한 사람만 볼 수 있다.

페나키스토스코프의 그림은 움직이는 것처럼 보이도록 충분히 빠르게 회전하면 왜곡되었다. 그림은 약간 더 가늘어 보였고, 약간 구부러져 보였다. 때때로 애니메이터들은 이를 보완하기 위해 그림에 반대 왜곡을 그렸다. 그러나 대부분의 애니메이션은 사실적인 표현을 위한 것이 아니었고, 만화 같은 그림에서는 왜곡이 크게 눈에 띄지 않았다.

회전하는 구멍으로 인한 왜곡과 깜박임은 현재 온라인에서 볼 수 있는 대부분의 페나키스토스코프 애니메이션(예: 이 페이지의 GIF 애니메이션)에서는 나타나지 않는다. 이러한 애니메이션은 보통 소프트웨어로 만들어진다. 이것들은 페나키스토스코프를 실제로 볼 때의 경험을 그대로 재현하지는 않지만, 애니메이터의 작업을 최적화된 방식으로 보여줄 수 있다. 일부 잘못 계산된 현대적인 재애니메이션은 구멍이 회전하고(실제 페나키스토스코프를 통해 볼 때는 움직이지 않는 것처럼 보임) 그림이 원판을 가로질러 이동하는(원래는 가만히 있어야 함) 모습을 보여주기도 한다.

대부분의 상업적으로 생산된 원판은 손으로 채색된 석판 인쇄 인쇄물이지만, 일부 제조업체에서는 다색 석판 인쇄 및 기타 인쇄 기술을 사용하기도 했다.

4. 발명

조제프 플라토와 지몬 슈탐퍼는 1832년 12월경 거의 동시에 페나키스토스코프를 발명했다.^[14] 플라토는 대학생 시절 두 개의 동심 기어가 빠르게 회전할 때 정지된 휠의 착시 현상이 나타나는 것을 발견하고, 피터 마크 로제의 논문을 읽은 후 이 현상을 더 연구하여 1828년에 연구 결과를 발표했다.^[14] 1829년에는 빠르게 회전하는 검은색 디스크의 슬릿을 통해 변형된 그림을 정상적인 그림으로 바꾸는 아노르토스코프를 제시했다.^[15]

1830년 마이클 패러데이는 회전하는 휠에서 발견되는 광학적 착시에 관한 논문을 발표했는데,^[16] 플라토는 패러데이의 실험에서 영감을 받아 거울 앞에서 회전하는 휠이 고정된 이미지를 생성하는 실험을 통해 새로운 착시 현상에 대한 아이디어를 얻었다.^[17] 1832년 11월 또는 12월, 플라토는 여러 시도와 어려움 끝에 페나키스토스코프의 작동 모델을 제작했고, 1833년 1월 자신의 발명품을 발표했다.^[18]

슈탐퍼는 패러데이의 발견을 읽고 영감을 받아 스트로보스코프 디스크 또는 광학 마법 디스크라고 부르는 자신의 발명품을 만들었다. 그는 이미지 시퀀스를 디스크, 실린더, 또는 종이나 캔버스 스트립에 배치하는 아이디어를 냈고, 디스크의 대부분을 잘라낸 판지로 덮어 움직이는 그림 중 하나만 보도록 제안했다. 1833년 2월, 슈탐퍼는 6개의 양면 디스크를 준비하여 출판했고, 5월 7일에는 디스크에 대한 오스트리아 특허를 받았다.^[20]

플라토는 1836년에 자신의 발명 시기를 정확히 밝히기는 어렵지만 12월에 성공적으로 조립할 수 있었다고 언급하며, 슈탐퍼가 같은 시기에 자신의 버전을 발명했다는 주장을 믿는다고 말했다.^[22] 한편, 피터 마크 로제는 1834년에 자신이 1831년 봄부터 페나키스토스코프를 제작하여 친구들에게 보여주었지만, 다른 일 때문에 발표하지 못했다고 주장했다.^[23]

5. 상업적 생산

예술 딜러이자 출판 회사인 트렌센스키 앤 비에베크(Trentsensky & Vieweg)의 마티아스 트렌센스키에 따르면, 슈탐페르는 1833년 2월 초에 이미 6개의 양면 디스크를 준비했고 친구들에게 여러 번 시연했다.^[20] 1833년 4월, 트렌센스키는 슈탐페르와 함께 오스트리아 특허(k.k. Privilegium)를 신청하여 1833년 5월 7일에 승인받았다. 곧 4개의 양면 디스크 초판이 출판되었지만, 4주 만에 매진되어 주문을 배송할 수 없었다.^[20] 트렌센스키 앤 비에베크는 1833년 7월에 수직 슬릿이 있는 개선되고 확장된 8개의 양면 디스크 세트를 출판했다. 영어판은 얼마 지나지 않아 제임스 블랙과 조셉 마이어스 앤 컴퍼니에서 출판되었다. 총 28개의 서로 다른 디스크 디자인이 슈탐페르 교수의 작품으로 알려져 있다.

조셉 플래토는 자신의 발명품에 대한 특허를 받지 않았지만, 런던의 루돌프 아커만의 아커만 & Co를 위해 6개의 디스크 세트를 디자인했다. 이 시리즈는 1833년 7월 ''판타스마스코프''로 출판되었다. 1833년 10월, 아커만 & Co는 이 시리즈의 이름을 ''판타스코프''로 변경하고 토마스 탤벗 버리가 디자인한 세트와 토마스 만 베인스가 디자인한 세트 등 각각 6개의 디스크로 구성된 두 세트를 더 출시했다.^[26]

그 동안 다른 출판사들도 슈탐페르 교수의 스트로보스코피셰 자이벤의 초판에서 영감을 받은 것으로 보인다. 알퐁스 지루 에 콩파니는 1833년 5월 28일에 '르 페나키스티코프'에 대한 프랑스 수입 허가를 신청하여 1833년 8월 5일에 승인받았다. 1833년 6월 말 이전에 12개의 단면 디스크로 구성된 첫 번째 세트를 출시했다.^[27] 1833년 12월 말까지 두 세트를 더 출시했다.

1833년 6월 16일까지 요. 발. 알베르트는 프랑크푸르트에서 ''디 벨레브테 분더샤이베''를 출판했고^[28] 곧 국제적으로 판매했다. 이 버전은 그림이 있는 자르지 않은 디스크와 둥근 구멍이 있는 별도의 더 큰 디스크를 가지고 있었다.

슈탐페르의 디자인 외에 이러한 초기 디자인의 출처는 불분명하지만, 그 중 많은 디자인이 다른 많은 출판사의 많은 디스크에서 반복되었다. 이러한 복제본 중 상당수는 회사나 예술가 간에 라이선스 없이 이루어졌을 가능성이 높다.

조셉 플래토와 시몬 슈탐페르는 1833년 7월경에 자신들이 주변에서 본 디스크의 디자인(자신들의 것을 제외하고)이 형편없이 제작되었으며, 그들과 연관되고 싶지 않다고 불평했다.

페나키스티코프는 매우 인기를 얻었고, 곧 수많은 출판사들이 다양한 이름으로 디스크를 출시했다. 다음은 그 목록이다.

밀턴 브래들리 컴퍼니에 의해 상업적으로 도입된 후, 조이트로프 (1867년 특허)가 곧 더 인기 있는 애니메이션 장치가 되었고, 결과적으로 페나키스티코프는 더 적게 생산되었다.

6. 다양한 형태

많은 페나키스토스코프는 더 작은 그림이 있는 잘리지 않은 판지 디스크를 사용하여 더 큰 슬롯 디스크에 올려야 하는 형태였다. 흔한 변형으로는 그림이 있는 디스크가 황동 축의 한쪽에, 슬롯 디스크가 다른 쪽에 있는 형태가 있었다. 이 방식은 다루기는 어려웠지만 거울이 필요 없고 더 선명한 이미지를 만든다고 알려졌다.

Fores는 거울 없이 두 명의 관람객이 동시에 애니메이션을 볼 수 있도록 그림이 서로 마주보는 두 개의 슬롯 디스크용 손잡이인 ''Exhibitor''를 제공했다.

몇몇 디스크는 가장자리를 따라 기어가는 그림의 환상을 만들기 위해 판지에 모양을 새겼다. Ackermann & Co.는 1833년에 발명가 조제프 플라토의 작품을 포함하여 세 개의 디스크를 출판했다.

일부 버전은 손으로 돌리는 크랭크 메커니즘이 있는 나무 받침대를 추가하기도 했다.

1850년대부터 유리 디스크가 장착된 여러 페나키스토스코프 프로젝터가 제작되어 판매되었다.^[30]

조제프 플라토는 1844년에서 1849년 사이에 자신의 페나키스토스코프와 아노르토스코프를 결합한 장치를 고안했다. 이 장치는 4개의 조명 슬릿이 있는 반대 방향으로 회전하는 검은색 디스크 뒤에서 회전할 때 애니메이션이 표시되는 일련의 그림이 있는, 뒤에서 조명되는 투명 디스크를 사용했다. 이 검은색 디스크는 4배 더 빠르게 회전했다. 이 장치를 통해 페나키스토스코프와 달리 여러 사람이 동시에 애니메이션을 볼 수 있었다. 이 시스템은 상용화되지 않았으며, 알려진 유일한 두 개의 수제 디스크는 겐트 대학교의 조제프 플라토 컬렉션에 있다. 벨기에 화가 장 바티스트 마두는 이 디스크에 첫 번째 이미지를 그렸고, 조제프 플라토는 연속적인 부분을 그렸다.^[31][32]

1849년 조제프 플라토는 발명가 찰스 휘트스톤이 제안한 대로 페나키스토스코프를 스테레오스코프와 결합할 가능성에 대해 논의했다.^[31] 1852년 Duboscq는 이러한 "Stéréoscope-fantascope, stéréofantscope ou Bïoscope"를 특허 냈다. 계획된 세 가지 변형 중 하나만 실제로 제작되었지만 큰 성공을 거두지는 못했다. 겐트 대학교의 조제프 플라토 컬렉션에는 현존하는 디스크가 하나만 알려져 있다.^[32]

7. 영사

1843년, 영국의 T.W. 네일러는 'Mechanical's Magazine – Volume 38'에 투명 디스크를 사용한 페나키스토스코프 프로젝터에 대한 최초의 계획을 발표했다. 그의 편지에는 장치의 상세한 측면도가 삽입되었다. 네일러는 기존의 페나키스토스코프 그림을 투명 페인트로 유리에 옮기고 나머지를 검게 칠할 것을 제안했다. 네일러나 그의 기계에 대해서는 더 알려진 바가 없다.^[30][33]

프란츠 폰 우차티우스는 독일 또는 오스트리아 기술 잡지에서 네일러의 아이디어를 읽고 1851년경에 자체 버전을 개발하기 시작했을 가능성이 있다. 기계 제작자 벤젤 프로케쉬는 그를 위해 최초의 모델을 만들었는데, 이는 몇 인치 직경의 이미지만 투사할 수 있었다. 프로케쉬의 더 성공적인 두 번째 모델은 투명 그림이 있는 고정 디스크와 화면의 동일한 지점에 초점을 맞춘 각 그림에 대한 별도의 렌즈를 갖추고 있었다. 석회 조명이 디스크 뒤에서 빠르게 회전하여 순차적인 이미지를 차례대로 투사했다. 이 모델은 1853년 오스트리아 과학 아카데미에 시연되었다. 프로케쉬는 기계를 판매했고, 마술사 루드비히 되블러에게 하나를 판매했는데, 되블러는 디졸빙 뷰와 같은 다른 매직 랜턴 기술을 포함하는 그의 쇼에서 이를 사용했다.^[30]

1853년경부터 1890년대까지 파리의 J. 두보스크는 다양한 모델의 프로젝션 페나키스토스코프를 판매했다. 이 기기는 그림을 위한 지름 34센티미터의 유리 디스크와 4개의 렌즈가 있는 별도의 디스크를 가지고 있었다. 디스크는 서로 다른 속도로 회전했다.^[30][34]

O.B. 브라운은 1869년 미국에서 페나키스토스코프와 유사한 디스크를 사용하는 "광학 기기"에 대한 특허를 받았으며, 이는 이후의 영화 촬영 기법과 매우 유사한 기술을 사용했다. 여기에는 몰타 십자 운동, 간헐적인 운동을 위한 스타 휠과 핀, 그리고 2섹터 셔터가 사용되었다.^[35]

토마스 로스는 "생명의 바퀴"라고 불리는 작은 투명 페나키스토스코프 시스템을 개발했는데, 이는 표준 매직 랜턴 슬라이드 내부에 장착되었다. 1869년에 특허를 받은 첫 번째 버전은 8단계의 움직임이 있는 유리 디스크와 8개의 구멍이 있는 반대 방향으로 회전하는 유리 셔터 디스크를 가지고 있었다. 디스크는 아이스 스케이터, 물고기, 자이언트의 사다리, 병 속의 임프 등을 묘사했다. 개선된 버전은 13개의 이미지와 단일 슬롯 셔터 디스크를 가지고 있었으며, 1871년 10월 10일에 영국 특허 2685를 받았다.^[30][36]

헨리 레노 헤일은 1870년 2월 5일 필라델피아 음악 아카데미에서 그의 "파스마트로프"를 발표했다. 이 수정된 매직 랜턴은 16개의 사진 슬라이드를 담을 수 있는 휠과 셔터를 가지고 있었다. 휠은 간헐적인 메커니즘에 의해 광원 앞에 회전하여 슬라이드를 연속적으로 투사했다 (아마도 초당 3프레임 속도로^[37]). 프로그램에는 세 가지 주제가 포함되었다: All Right (유명한 일본 곡예사), 브라더 조나단과 왈츠를 추는 커플. 브라더 조나단은 화면 뒤의 성우가 청중에게 말을 걸었고 "이 기술은 교육과 즐거움을 위해 가장 큰 장점을 가진 기술로 빠르게 발전할 것"이라고 말했다. 왈츠를 추는 커플의 사진이 남아 있는데, 이는 의상을 입은 댄서 (헤일과 여성 댄스 파트너)의 4장의 사진으로 구성되어 있으며 휠에서 4번 반복되었다. 사진은 포즈를 취한 것이었다. "순간 사진"으로 움직임을 포착하는 것은 1878년에 이드워드 마이브리지에 의해 처음 확립되었다.^[38]

이드워드 마이브리지는 1879년에 그의 "주프락시스코프"를 만들었고, 그의 연대 사진 판에서 파생된 투명 페인트로 그린 그림이 있는 유리 디스크를 위한 이 프로젝터로 1894년까지 강연을 했다.

8. 과학적 이용

체코 생리학자 얀 푸르키네는 1837년부터 자신의 페나키스토스코프 버전(포롤리트)을 강의에서 사용했다.^[39] 1861년 그가 묘사한 주제 중 하나는 심장의 박동이었다.^[40]

독일 물리학자 요한 하인리히 야콥 뮐러는 1846년 프랑크푸르트에서 J.V. 알버트와 함께 여러 파동 운동(소리, 공기, 물 등의 파동)을 묘사한 8개의 원반 세트를 출판했다.^[41]

유명한 영국의 사진 운동 연구 선구자 에드워드 머이브리지는 페나키스토스코프 프로젝터를 제작했는데, 그는 그의 사진을 유리 원반의 윤곽으로 렌더링했다. 그 결과는 항상 매우 과학적이지는 않았다. 그는 종종 미적인 이유로, 그리고 유리 원반을 위해 여러 사진의 이미지를 새로운 조합으로 재작업했다. 재미있는 예로는 개에게 쫓기는 황소를 넘어 재주넘기하는 남자의 시퀀스가 있다.^[37] 단 하나의 원반에 대해서만 그는 사진 표현을 선택했다. 달리는 말 골격의 시퀀스였는데, 이는 아마도 유리에 칠하기에는 너무 상세했을 것이다. 이 원반은 아마도 스톱 모션 기법이 성공적으로 적용된 최초의 사례였을 것이다. 머이브리지는 처음에 그의 장치를 조이기로스코프라고 불렀지만, 곧 조프락시스코프라는 이름으로 정착했다. 그는 1880년에서 1895년 사이에 인간과 동물의 운동에 대한 수많은 강의에서 이 장치를 사용했다.^[42]

9. 20세기 및 21세기

조제프 플라토 상은 페나키스토스코프를 닮은 트로피로, 1985년부터 2006년까지 벨기에에서 매년 수여된 영화상이었다.

몇몇 바이닐 음반은 라벨이나 바이닐 자체에 페나키스토스코프와 유사한 애니메이션을 담고 있다. 1956년 레드 레이븐 무비 레코드(Red Raven Movie Records)는 프락시노스코프와 유사한 작은 거울이 달린 장치로 볼 수 있는 애니메이션이 담긴 78 RPM 8인치 싱글 시리즈를 출시했다. 이 디스크의 중앙에 장치를 올려놓고 감상할 수 있었다. 2010년 이후 오디오-비주얼 듀오 스컬프처(Sculpture)는 초당 정확히 25번 깜빡이는 스트로보스코프 아래에서 보거나, 25fps의 프레임 속도로 매우 빠른 셔터 속도로 프로그래시브하게 촬영된 비디오 카메라로 촬영한 매우 정교한 애니메이션이 담긴 여러 픽처 디스크를 출시했다.^[43][44]

10. 갤러리
